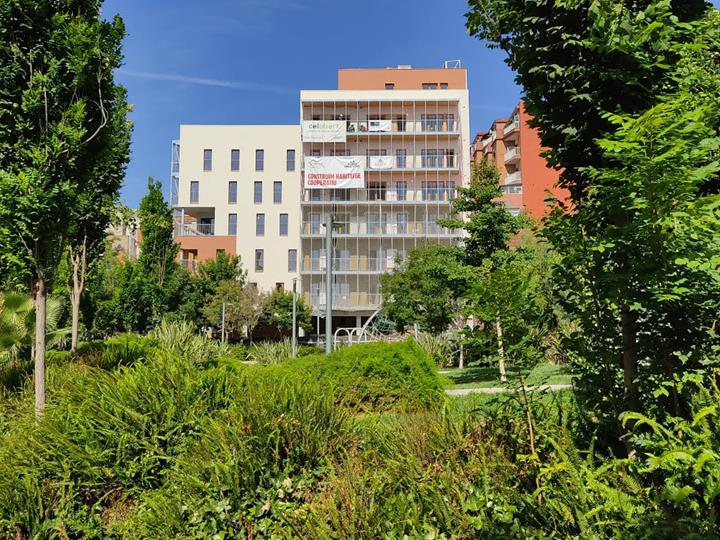

Cirerers, o edifício residencial de madeira mais alto de Espanha, Barcelona

Estruturas dimensionadas com os softwares da Dlubal

  • Projeto de cliente

Projeto de cliente da Dlubal

O cliente espanhol da Dlubal Estudi M103, um gabinete de arquitetura especializado em consultoria de estruturas e relatórios de avaliação sediado em Barcelona, participou num extraordinário projeto de construção. O projeto "Cirerers" resulta de um concurso de terrenos municipais destinados a Cohousing publicado pela Câmara Municipal de Barcelona em 2016.

Arquitetos Celobert (Diego Carrilo Messa)
celobert.coop
Empreiteiro Grupnou (Xavier Humet)
grupnou.cat
Consultor de estruturas Estudi M103 (Jorge Blasco Miguel e Ferran Peralba Garrabou)
estudi-m103-slp.negocio.site
Execução da obra La constructiva
sostrecivic.coop/neix-la-constructiva-per-una-construccio-etica-social-i-sostenible/
Fornecedor de madeira KLH
www.klh.at
Dimensionamento de estruturas de madeira Ing. Albert Admetlla - Kmod Enginyeria en fusta SLP
Estrutura de madeira Velima
www.velimasystem.com
Cliente Sostre Cívic
sostrecivic.coop

Modelo

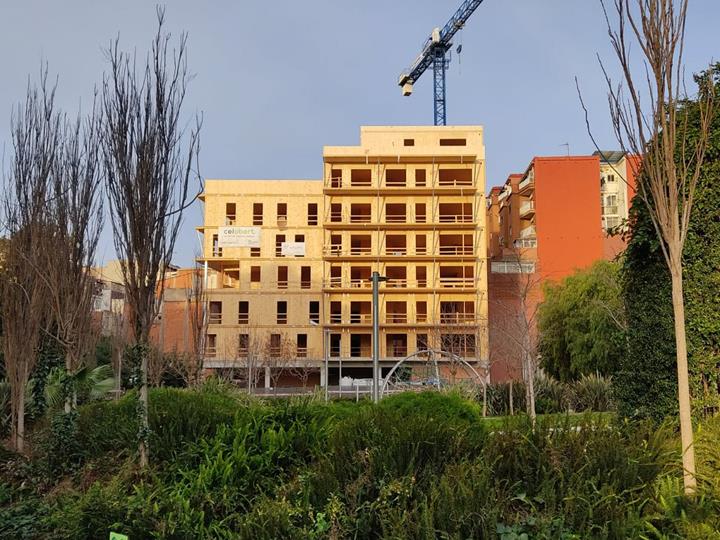

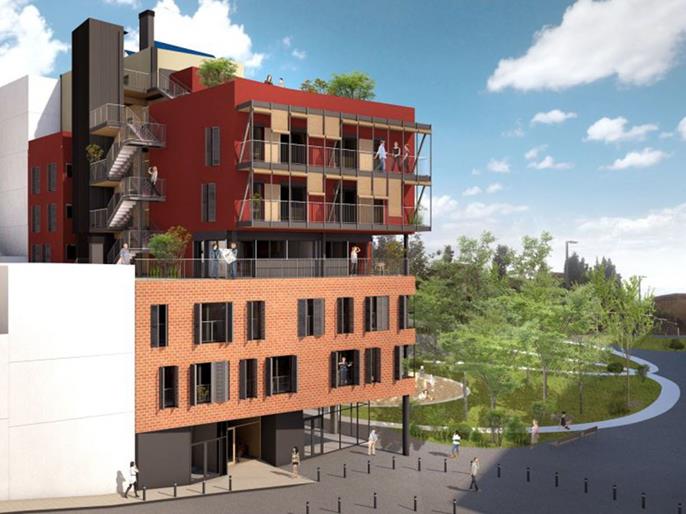

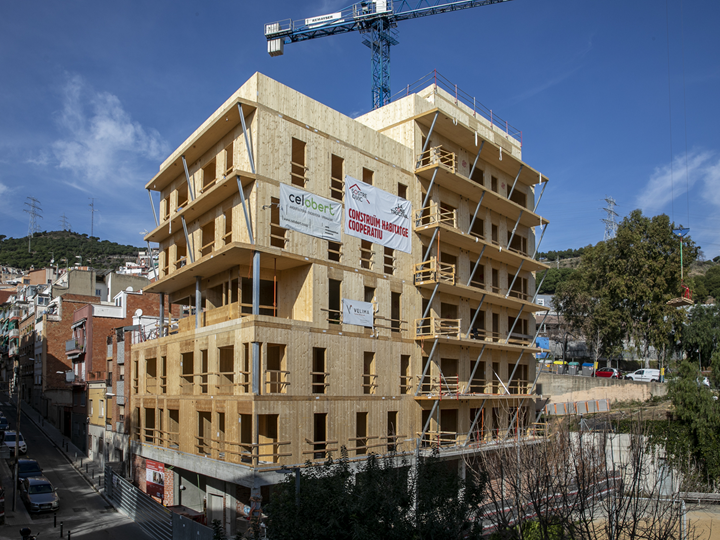

A cooperativa de habitação Sostre Cívic contratou a Celobert Architects para elaborar o projeto arquitetónico que acabou por ser o vencedor do concurso. O edifício cooperativo (projeto no qual também participaram os futuros inquilinos), com 32 apartamentos e espaços comuns, constituído por um rés do chão e sete pisos foi desenhado pela Celobert e construído na rua Pla dels Cirerers 2–4 em Barcelona. Com uma altura aproximada de 26,5 metros, é, até à data, o edifício de madeira mais alto construído em Espanha.

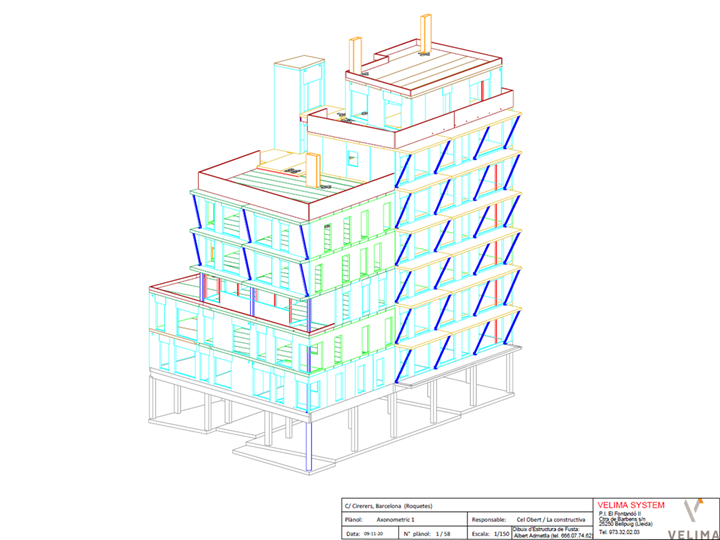

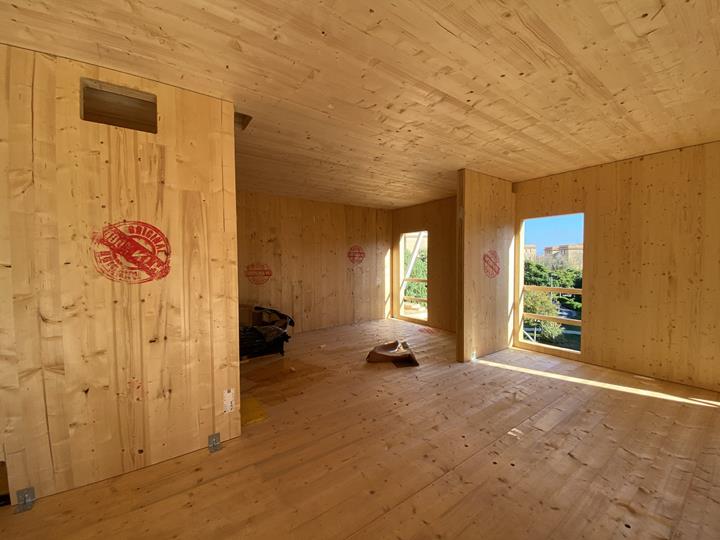

A estrutura do rés do chão é constituída por pilares, paredes, vigas-parede e uma laje de betão HA-30. A estrutura de madeira dos restantes sete pisos é suportada pela laje de betão do rés do chão. Esta estrutura de madeira é composta por paredes e pisos de madeira laminada cruzada (CLT). Os desenhos de montagem feitos no cadwork foram concebidos pelo engenheiro Albert Admetla e a montagem realizada pela empresa espanhola Velima.

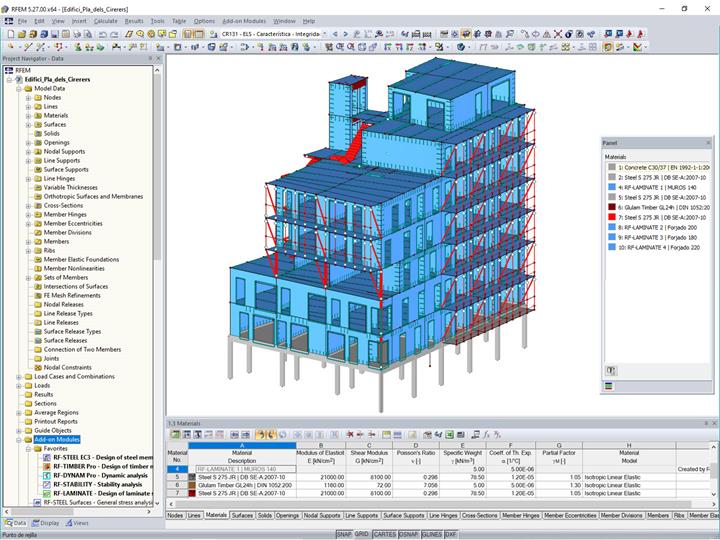

Para o cálculo e dimensionamento das vigas de madeira, foi utilizado o módulo adicional RF-TIMBER Pro da Dlubal. O módulo adicional RF-STEEL EC3 foi utilizado para a verificação das barras de aço e o RF-LAMINATE para o cálculo dos painéis CLT. A estabilidade da estrutura foi verificada com o RF-STABILITY e as vibrações naturais foram analisadas com o RF-DYNAM Pro. O edifício com espaços comuns será uma casa passiva visto que as necessidades energéticas são reduzidas em termos de ar condicionado e produção de água quente. Além disso, é ecológico porque são utilizados preferencialmente materiais orgânicos com uma pegada ecológica mínima.

Local do projeto

Carrer del Pla dels Cirerers, 2–4
08042 Barcelona
Espanha

Palavras-chave

Edifício Cohousing Madeira laminada cruzada CLT Estudi M103 Painel KLH
