Cirerers, Spaniens Höchstes Wohnhaus aus Holz (Barcelona)

Realisiert mit Dlubal Software

  • Kundenprojekt

Kundenprojekt

Der spanische Dlubal-Kunde Estudi M103, ein in Barcelona ansässiges Architekturbüro für Statikberatung und Gutachtenerstellung, war an einem außergewöhnlichen Bauprojekt beteiligt. Das "Cirerers"-Projekt geht aus einem Wettbewerb zum städtischen Wohnbau für Cohousing hervor, den der Stadtrat von Barcelona im Jahr 2016 ausgeschrieben hat.

Architekten Celobert (Diego Carrilo Messa)
celobert.coop
Baumeister Grupnou (Xavier Humet)
grupnou.cat
Statikberater Estudi M103 (Jorge Blasco Miguel und Ferran Peralba Garrabou)
estudi-m103-slp.negocio.site
Bauausführung La constructiva
sostrecivic.coop/neix-la-constructiva-per-una-construccio-etica-social-i-sostenible/
Holzlieferant KLH
www.klh.at
Bemessung Holztragwerk Ing. Albert Admetlla - Kmod Enginyeria en fusta SLP
Holzbau Velima
www.velimasystem.com
Bauherr Sostre Cívic
sostrecivic.coop

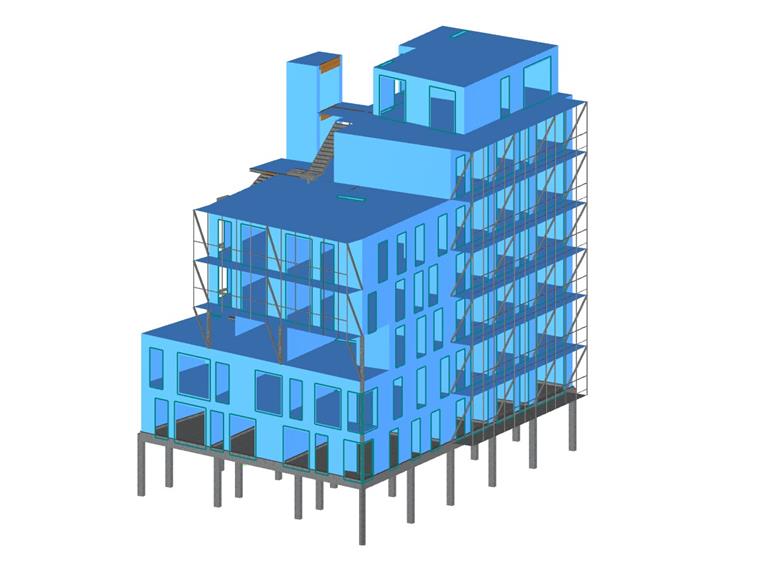

Modell

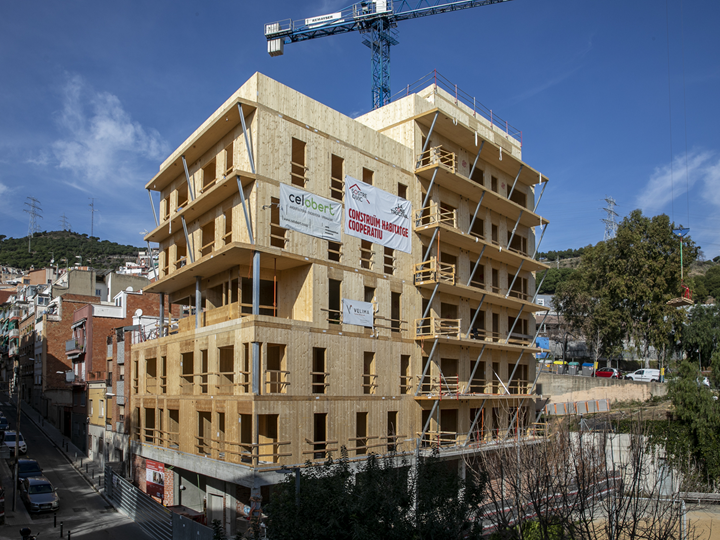

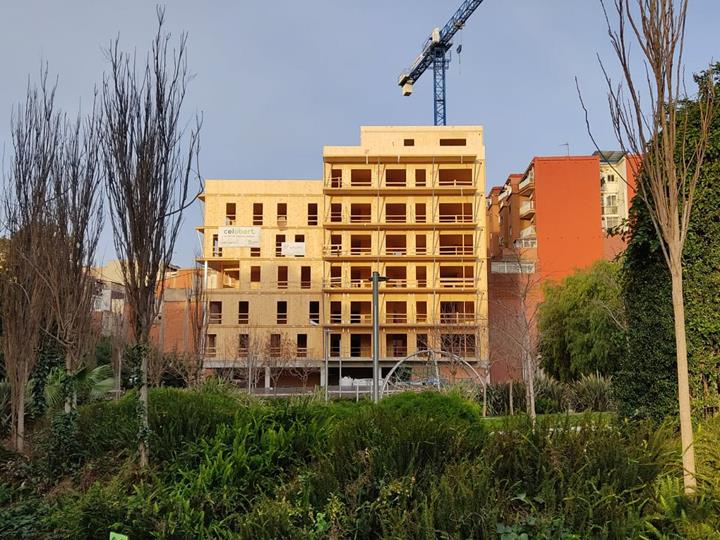

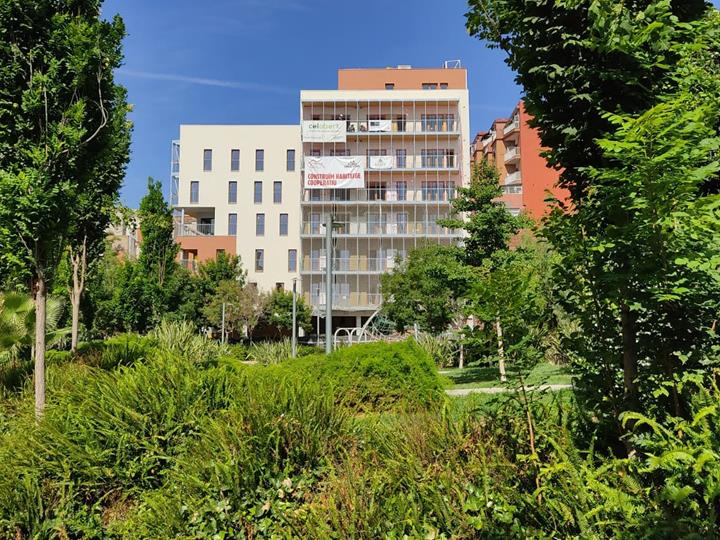

Die Wohnungsbaugenossenschaft Sostre Cívic beauftragte Celobert Architects mit der Entwicklung des architektonischen Entwurfs und gewann den Wettbewerb. Das genossenschaftliche Gebäude (ein Projekt, an dem auch die zukünftigen Housbewohner beteiligt waren) mit 32 Wohnungen und Gemeinschaftsräumen, bestehend aus einem Erdgeschoss und sieben Stockwerken, wurde von Celobert geplant und in der Straße Pla dels Cirerers 2 - 4 in Barcelona errichtet. Mit einer Höhe von ca. 26,5 m ist es derzeit das höchste Holzgebäude Spaniens.

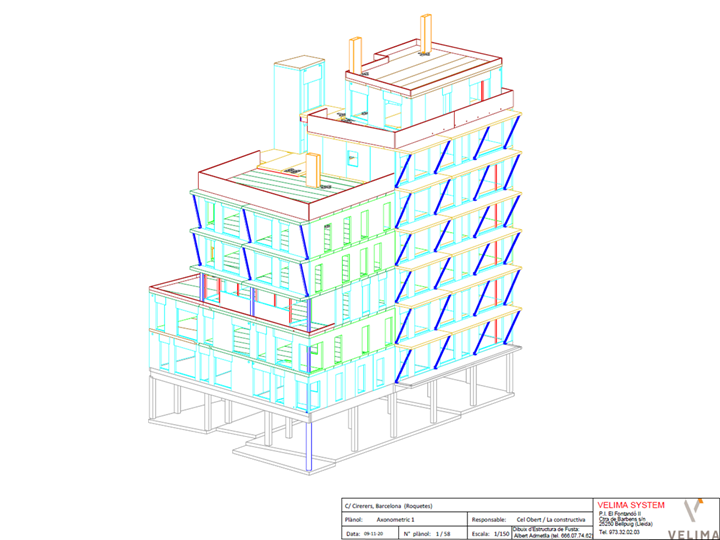

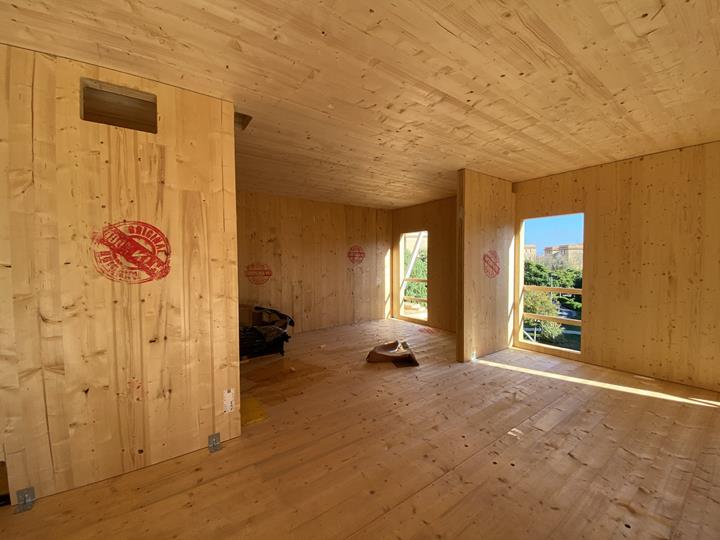

Das Tragwerk im Erdgeschoss besteht aus Stützen, Wänden, wandartigen Trägern und einer Betonplatte HA-30. Die Holzkonstruktion der übrigen 7 Geschosse wird durch die Erdgeschossdecke aus Stahlbeton gestützt. Hier besteht das Holztragwerk aus Brettsperrholz (BSP) gefertigten Wänden und Böden. Die mit cadwork erstellten Montagezeichnungen wurden von Albert Admetla entworfen, die Montage selbst wurde von der spanischen Firma Velima durchgeführt.

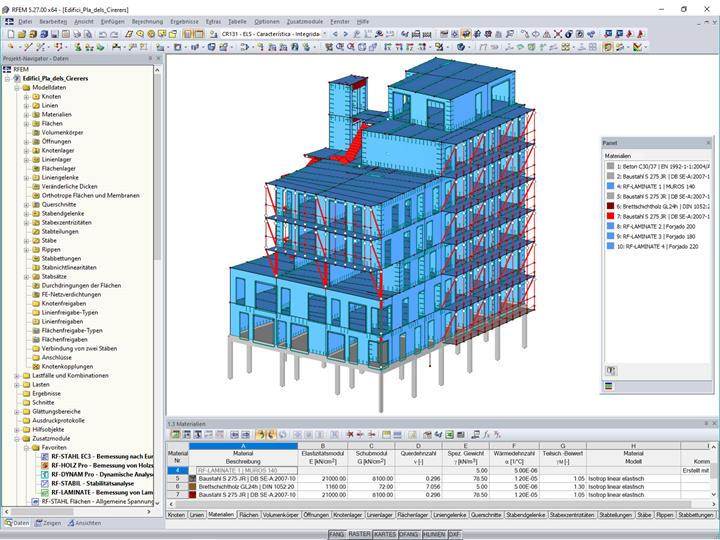

Für die Berechnung und Bemessung der Holzbalken wurde das Dlubal-Zusatzmodul RF-HOLZ Pro verwendet; für den Nachweis der Stahlstäbe kam RF-STAHL EC3 und für die Berechnung der BSP-Platten RF-LAMINATE zum Einsatz. Die Stabilität der Struktur wurde mit RF-STABIL geprüft; die Eigenschwingungen wurden mit RF-DYNAM Pro untersucht. Das Gebäude, in dem auch Gemeinschaftsräume vorgesehen sind, wird als Passivhaus gebaut, da es einen minimalen Energiebedarf im Hinblick auf Klimatisierung und Warmwasserbereitung hat, außerdem ist es ökologisch, da bevorzugt organische Materialien mit einem minimalen ökologischen Fußabdruck verwendet werden.

Projekt-Standort

Carrer del Pla dels Cirerers, 2-4
08042 Barcelona
Spanien

Schlüsselwörter

Gebäude Cohousing Brettsperrholz BSP Estudi M103 KLH-Platte
