Cirerers, nejvyšší bytový dům ze dřeva ve Španělsku (Barcelona)
Projekt zákazníka
Architektonické studio Estudi M103, které patří k zákazníkům společnosti Dlubal Software a které poskytuje poradenství a posudky ve stavebnictví, se podílelo na mimořádném stavebním projektu. Projekt „Cirerers“ vzešel ze soutěže, kterou vyhlásila Rada města Barcelony v roce 2016 na městské pozemky pro cohousing.
| Architektonický návrh |
Celobert (Diego Carrilo Messa) celobert.coop |
| Stavební dozor |
Grupnou (Xavier Humet) grupnou.cat |
| Stavební poradenství |
Estudi M103 (Jorge Blasco Miguel a Ferran Peralba Garrabou) estudi-m103-slp.negocio.site |
| Stavba |
La constructiva sostrecivic.coop/neix-la-constructiva-per-una-construccio-etica-social-i-sostenible/ |
| Dodavatel dřeva |
KLH www.klh.at |
| Návrh dřevěné konstrukce | Ing. Albert Admetlla - Kmod Enginyeria en fusta SLP |
| Montáž dřevěné konstrukce |
Velima www.velimasystem.com |
| Investor |
Sostre Cívic sostrecivic.coop |
Model

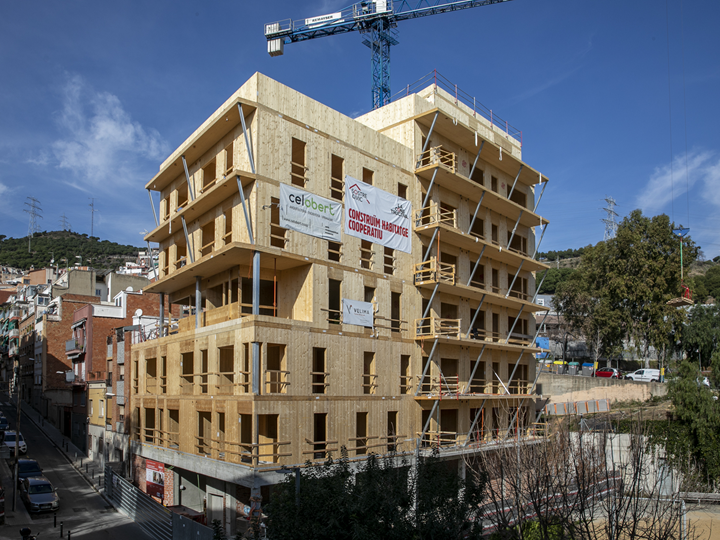

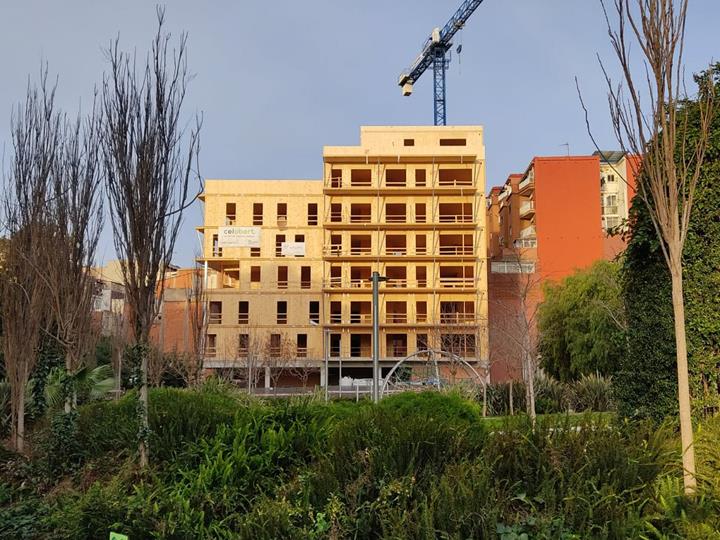

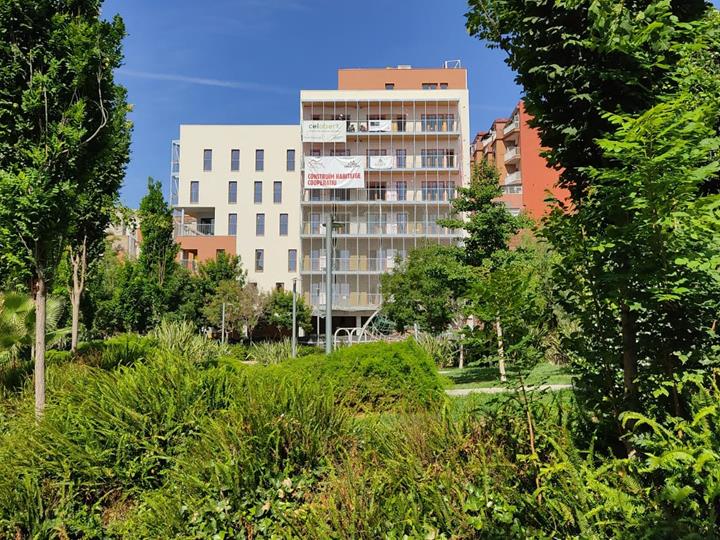

Bytové družstvo Sostre Cívic pověřilo společnost Celobert Cooperativa de Arquitectos vypracováním architektonického návrhu, který se nakonec stal vítězným návrhem soutěže. Budovu s 32 byty a společnými prostory, která se skládá z přízemí a 7 nadzemních podlaží a nachází se v ulici Pla dels Cirerers 2-4 v Barceloně, navrhla společnost Celobert za přispění budoucích obyvatel. S výškou přibližně 26,5 metrů se jedná o dosud nejvyšší budovu ze dřeva ve Španělsku.

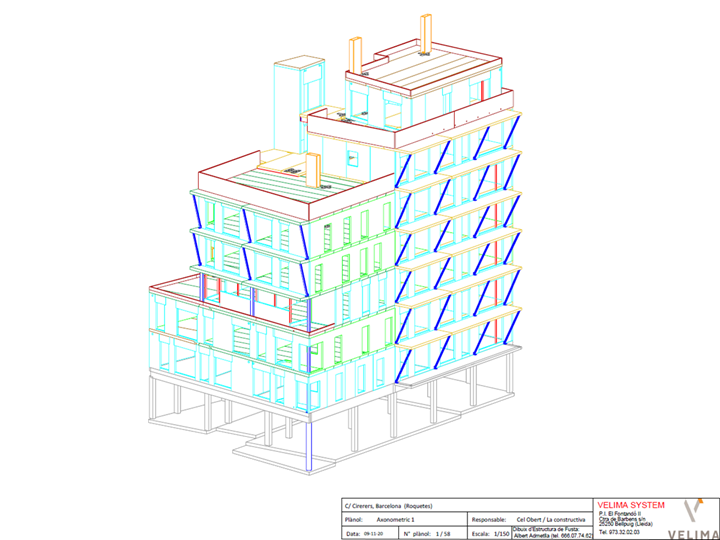

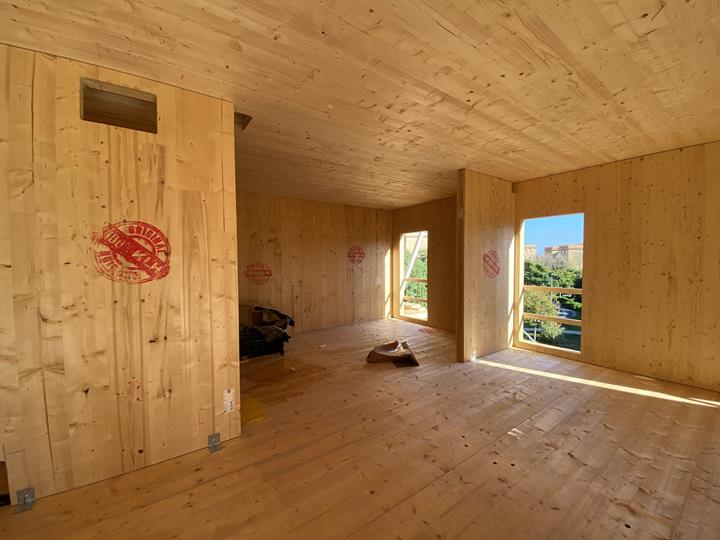

V přízemí se konstrukce skládá ze sloupů, stěn, nosníků a betonové desky HA-30. Na betonové stropní desce přízemí spočívá dřevěná konstrukce ostatních 7 podlaží. Tato dřevěná konstrukce se skládá ze stěn a desek z křížem lepeného dřeva (CLT). Montážními výkresy v programu cadwork byl pověřen inženýr Albert Admetla a montáž provedla společnost Velima.

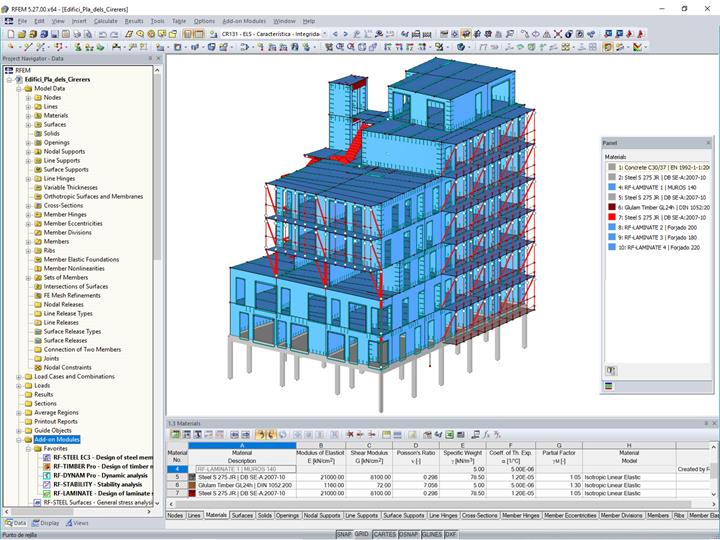

Při výpočtu a návrhu dřevěných prutů se uplatnil přídavný modul RF-TIMBER Pro, při posouzení ocelových prutů RF-STEEL EC3 a při výpočtu desek z křížem lepeného dřeva modul RF-LAMINATE. Stabilita konstrukce byla ověřena v modulu RF-STABILITY a vlastní kmitání v modulu RF-DYNAM Pro. Budova má společné prostory a jedná se o pasivní dům vzhledem k minimální energetické náročnosti klimatizace a přípravy teplé vody, a také ekologický dům, protože se upřednostnily organické materiály s minimální ekologickou stopou.
