Cirerers, el edificio de viviendas de madera más alto de España, Barcelona

Estructuras analizadas con Dlubal Software

  • Proyecto de cliente

Proyecto de cliente

Estudi M103, el estudio de arquitectura, consultoría de estructuras e informes, cliente de Dlubal, participó en un extraordinario proyecto de construcción. El proyecto «Cirerers» surge de un concurso de solares municipales para covivienda que publica el Ayuntamiento de Barcelona en 2016.

Arquitectos Celobert (Diego Carrilo Messa)
celobert.coop
Aparejador Grupnou (Xavier Humet)
grupnou.cat
Consultor de estructuras Estudi M103 (Jorge Blasco Miguel y Ferran Peralba Garrabou)
estudi-m103-slp.negocio.site
Constructora La constructiva
sostrecivic.coop/neix-la-constructiva-per-una-construccio-etica-social-i-sostenible/
Suministrador de madera KLH
www.klh.at
Diseño de la estructura de madera Ing. Albert Admetlla - Kmod Enginyeria en fusta SLP
Montador de la estructura de madera Velima
www.velimasystem.com
Promotor Sostre Cívic
sostrecivic.coop

Modelo

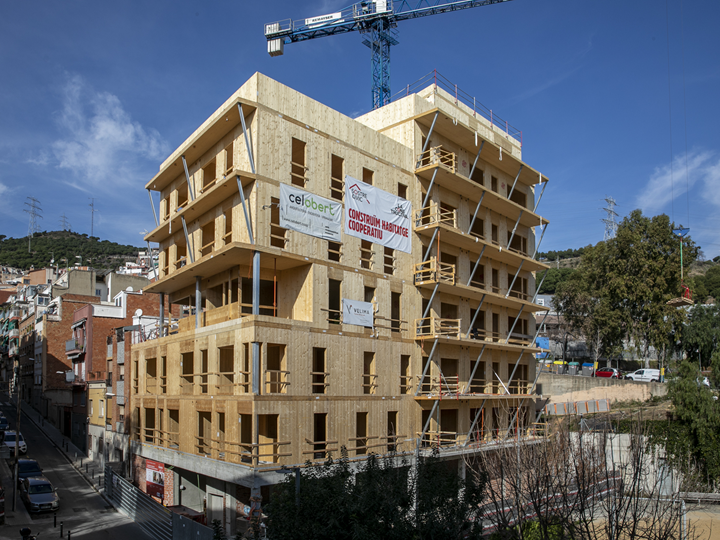

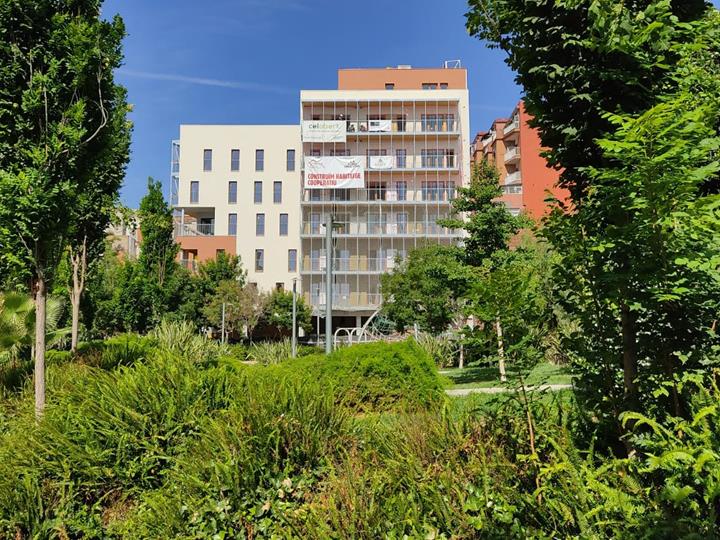

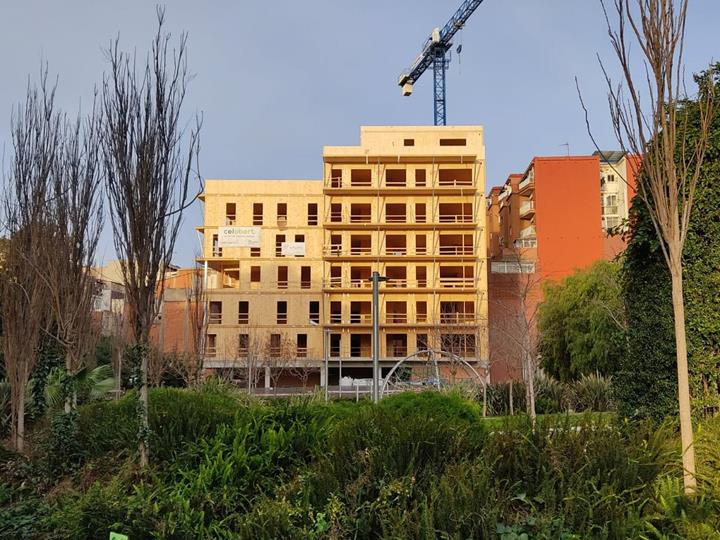

La cooperativa de viviendas Sostre Cívic encarga a Celobert Cooperativa de Arquitectos la elaboración de la propuesta arquitectónica, que, finalmente, es la ganadora del concurso. El edificio de cooperativa de 32 viviendas y espacios comunes, de planta baja + 7 en la calle Pla dels Cirerers 2-4 de Barcelona ha sido diseñado por Celobert junto con la participación de los futuros habitantes. Con sus aproximadamente 26,5 metros, se trata del edificio más alto de España construido en madera hasta la fecha.

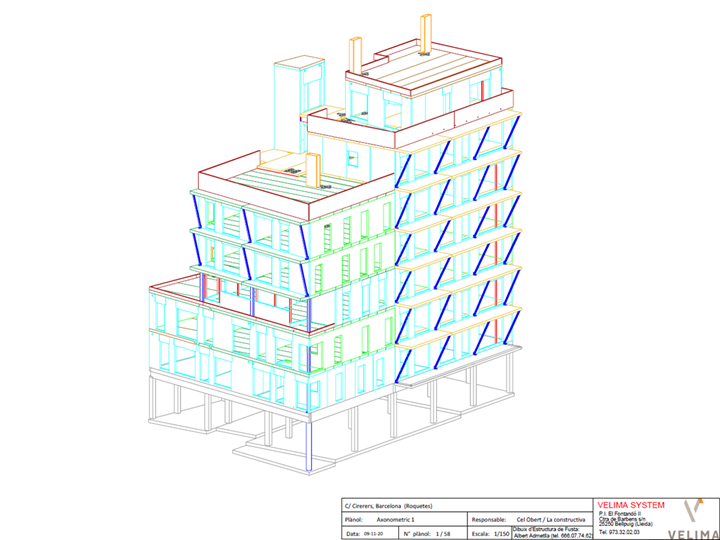

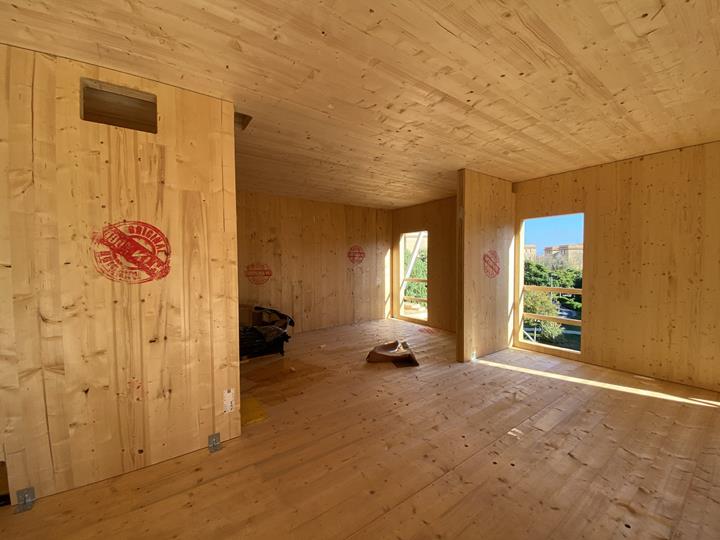

La estructura en planta baja está formada por pilares, muros, vigas de canto y forjado de hormigón HA-30. Sobre el forjado de hormigón del techo de planta baja se apea la estructura de madera del resto de las 7 plantas. Dicha estructura de madera está compuesta por muros y forjados de madera contralaminada (CLT). El diseño de los planos de montaje en cadwork estuvo a cargo del ingeniero Albert Admetla y el montaje fue de la empresa Velima.

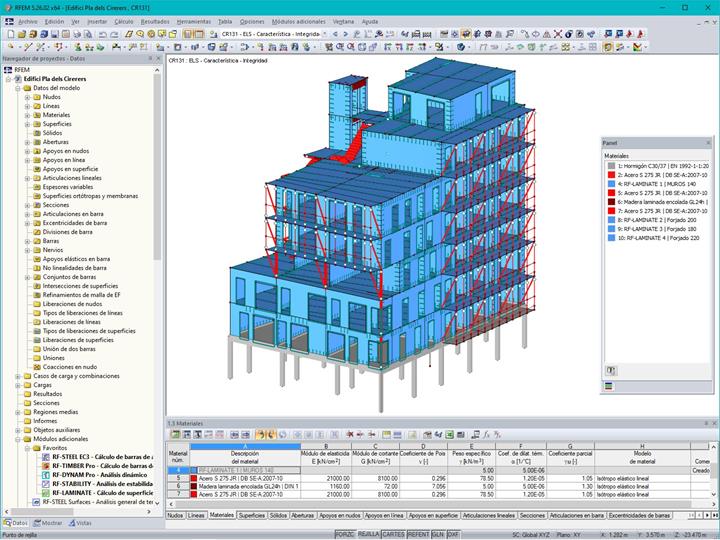

Para el cálculo y dimensionamiento de las barras de madera se utilizó el módulo adicional RF-TIMBER Pro, para la comprobación de las barras de acero se utilizó RF-STEEL EC3 y RF-LAMINATE para el cálculo de los paneles de CLT. La estabilidad de la estructura se comprobó con RF-STABILITY y las vibraciones naturales con RF-DYNAM Pro. El edificio tiene espacios comunitarios, será pasivo, porque tendrá una demanda energética mínima en cuanto a la climatización y la producción de agua caliente, y es ecológico, porque se utilizan materiales preferentemente orgánicos con una huella ecológica mínima.

Ubicación del proyecto

Carrer del Pla dels Cirerers, 2-4
08042 Barcelona
España

Palabras clave

Edificio Vivienda Madera contralaminada CLT Estudi M103 Tablero KLH
