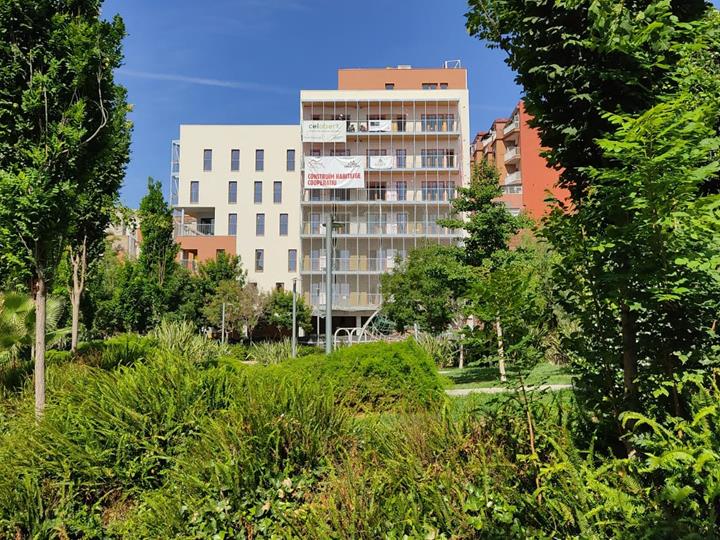

Cirerers, le plus haut bâtiment résidentiel en bois d'Espagne, Barcelone

Calculé avec les logiciels de Dlubal

  • Projet client

Projet Client

Le bureau d'études Estudi M103, spécialiste en calcul et en expertise de structure, situé à Barcelone et client de Dlubal, a contribué à un extraordinaire projet de construction. Le projet « Cirerers » tire ses origines d'un concours de terrains communales pour cohabitation publié par la Mairie de Barcelone en 2016.

Architecture Celobert (Diego Carrilo Messa)
celobert.coop
Maître d'ouvrage Grupnou (Xavier Humet)
grupnou.cat
Conseiller en structure Estudi M103 (Jorge Blasco Miguel et Ferran Peralba Garrabou)
estudioi-m103-slp.negocio.site
Construction La constructiva
sosrecivic.coop/neix-la-constructiva-per-una-construccio-etica-social-i-sostenible/
Fournisseur de bois KLH
www.klh.at
Conception de structures bois Ing. Albert Admetlla - Kmod Enginyeria en fusta SLP
Assembleur de structures bois Velima
www.velimasystem.com
Promoteur Civic Sostre
Sustaincivic.coop

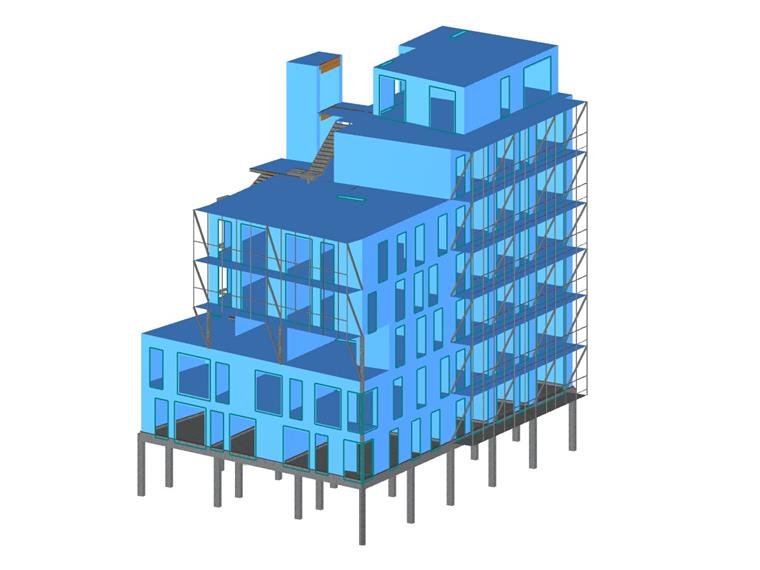

Modèle

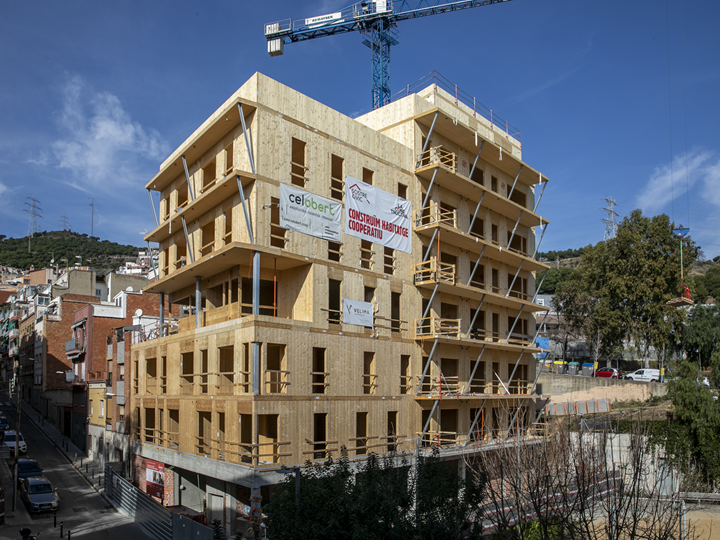

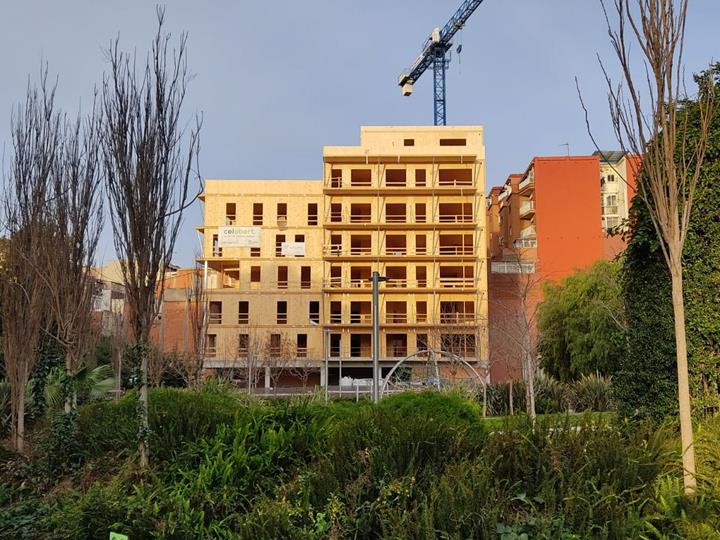

La coopérative d'habitation Sostre Cívic a confié à la société Celobert Cooperativa de Arquitectos l'élaboration de ce projet de structure, qui a finalement remporté le concours. Le bâtiment de la coopérative qui se compose d'un rez-de-chaussée et de 7 étages disposant de 32 logements et d'espaces communs, situé 2-4 rue Pla dels Cirerers à Barcelone a été conçu par la société Celobert Cooperativa en collaboration avec de futurs habitants. Avoisinant les 26,5 mètre de hauteur, il s'agit de la plus haute structure en bois jamais construite en Espagne.

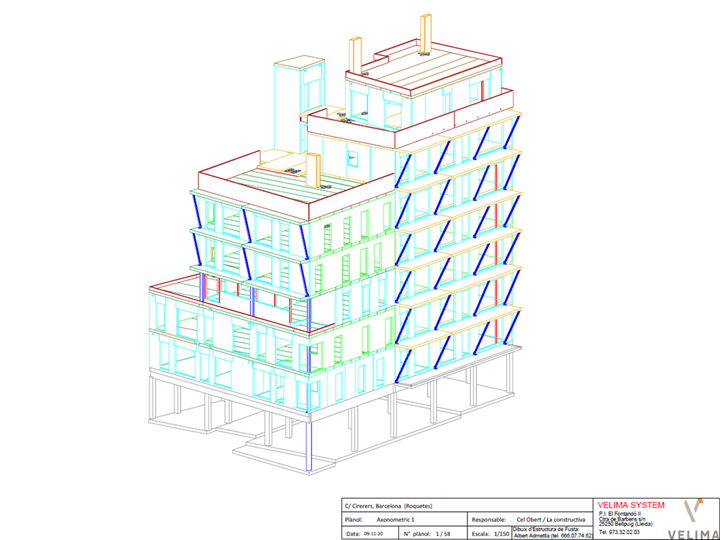

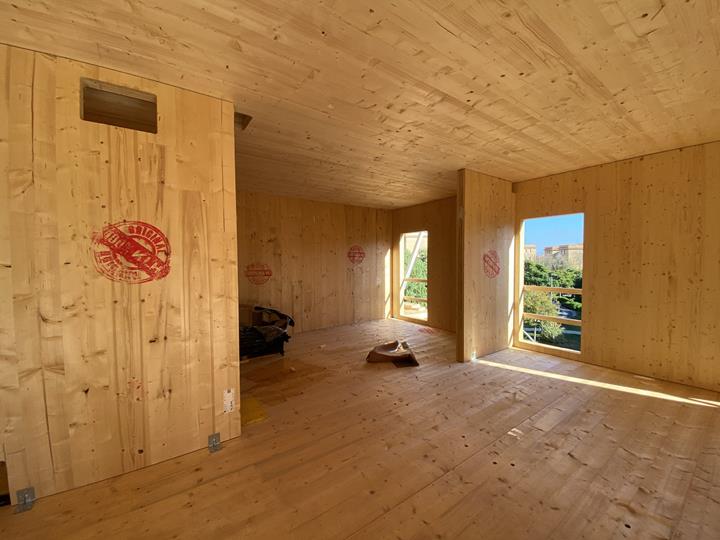

La structure du rez-de-chaussée est composée de poteaux, de murs, de poutres-cloison et d'une dalle en béton HA-30. La structure en bois des 7 étages restants est supportée par la dalle de béton du plafond du rez-de-chaussée. Cette structure en bois est composée de murs et de planchers en bois lamellé-croisé (CLT). Les plans d'assemblage cadwork ont été conçus par l'ingénieur Albert Admetla et l'assemblage a été réalisé par Velima, une société espagnole.

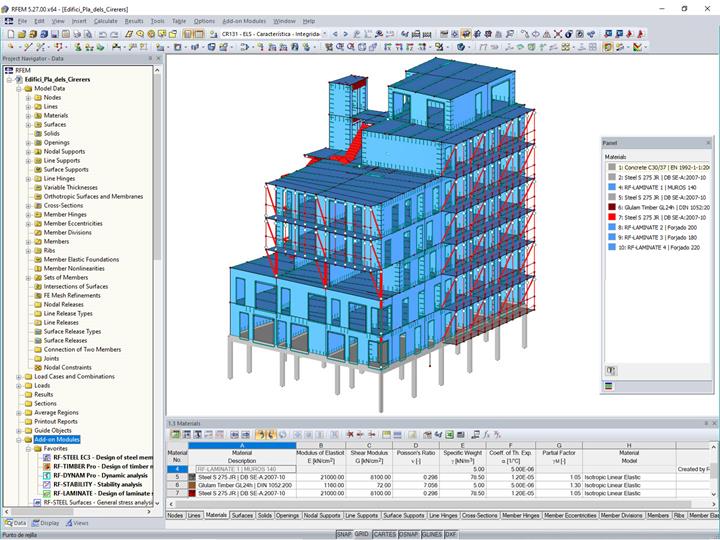

Le module additionnel RF-TIMBER Pro des solutions Dlubal a été utilisé pour le calcul et la vérification des poutres en bois; les modules additionnels RF-STEEL EC3 et RF-LAMINATE ont été utilisés pour la vérification des barres en acier et pour le calcul des panneaux CLT. La stabilité de la structure ainsi que les vibrations propres ont été vérifiées grâce aux modules additionnels RF-STABILITY et RF-DYNAM Pro. Le bâtiment incluant des espaces communs sera considéré comme passif, car ses besoins énergétiques seront faibles en termes de climatisation et de production d'eau chaude. Le fait de favoriser des matériaux organiques avec une empreinte écologique minimale renforcera cet aspect de préservation de l'environnement associé à la structure.

Adresse du projet

Carrer del Pla dels Cirerers, 2-4
08042 Barcelone
Espagne

Mots-clés

Dimensionnement de bâtiments Espace de vie Bois lamellé croisé CLT Estudi M103 Panneau KLH
