西班牙最高的木结构住宅建筑 Cirerers
客户项目
德儒巴的西班牙客户 Estudi M103 是一家巴塞罗那的建筑事务所，主要业务是提供结构设计咨询和计算书。 "Cirerers" 项目源于巴塞罗那市议会 2016 年举办的一次市政公共住宅建筑用地的竞标活动。
| 建筑设计 |
Celobert (Diego Carrilo Messa) celobert.coop |
| 项目施工管理 |
Grupnou (Xavier Humet) grupnou.cat |
| 结构咨询 |
Estudi M103 (Jorge Blasco Miguel and Ferran Peralba Garrabou) estudi-m103-slp.negocio.site |
| 施工 |
La constructiva sostrecivic.coop/neix-la-constructiva-per-una-construccio-etica-social-i-sostenible/ |
| 木材供应 |
KLH www.klh.at |
| 木结构设计 | Eng. Albert Admetlla - Kmod Enginyeria en fusta SLP |
| 木结构装配 |
Velima www.velimasystem.com |
| 投资者 |
Sostre Cívic sostrecivic.coop |

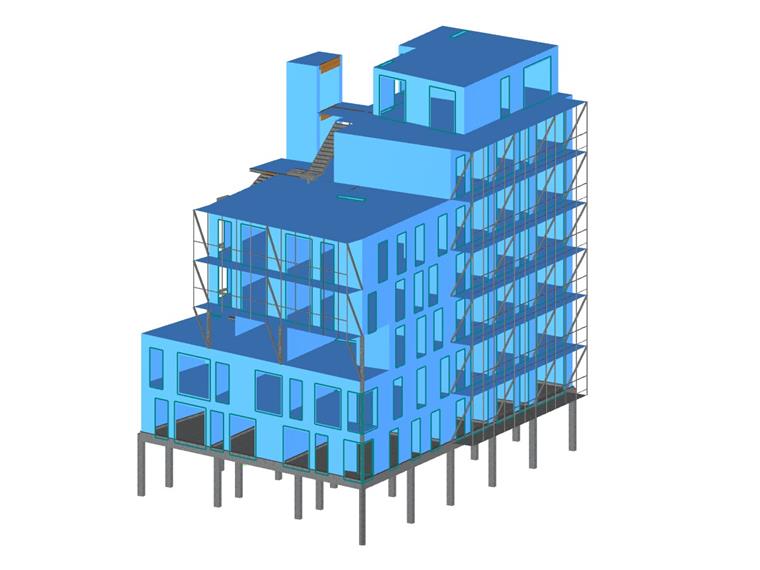

模型

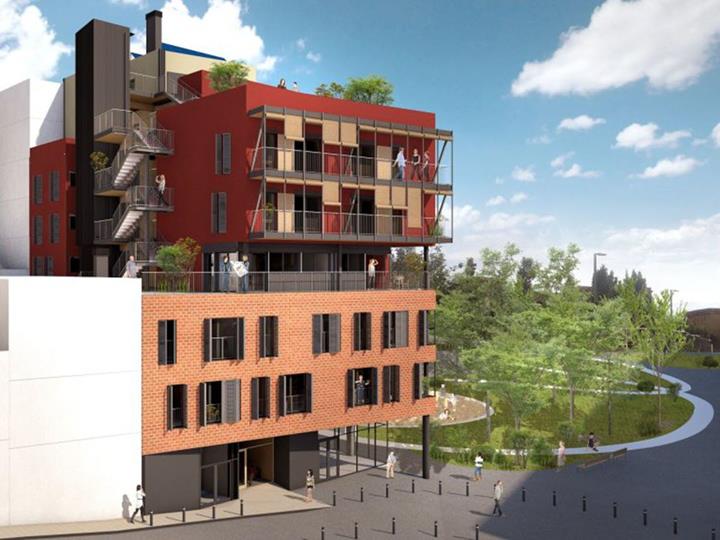

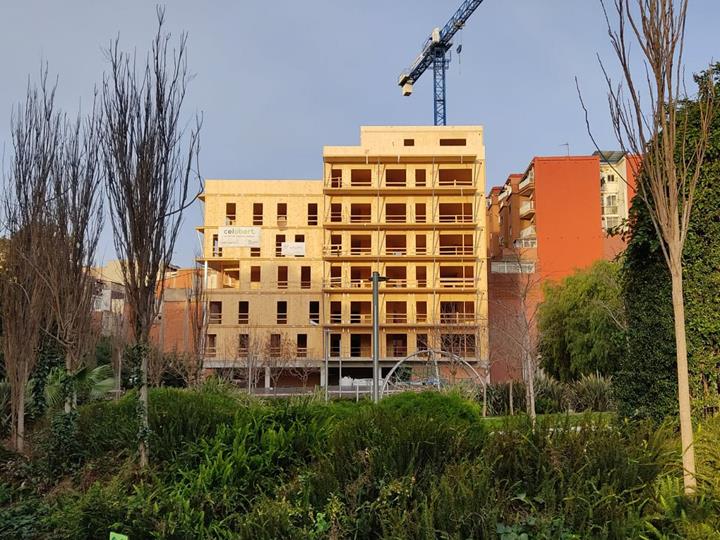

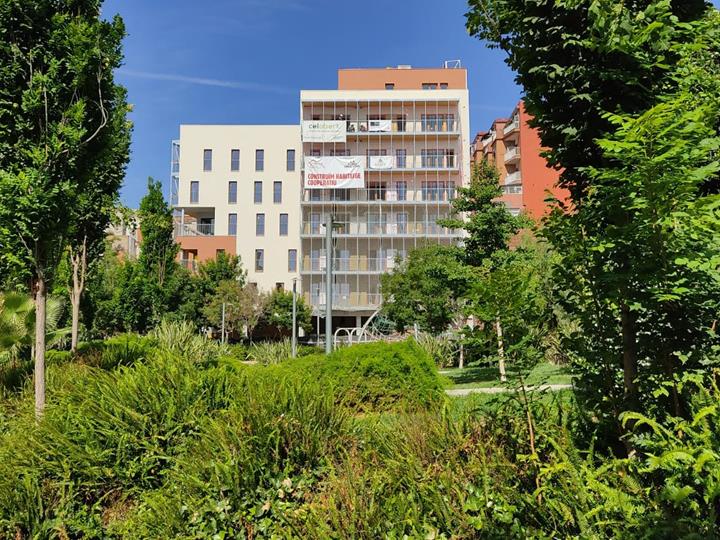

住房合作社 Sostre Cívic 委托建筑事务所 Celobert Architects 进行建筑设计，并赢得了竞标。 该建筑位于巴塞罗那的 Pla dels Cirerers street 2 - 4，共有 8 层，包括 32 套公寓以及公共空间，由塞洛伯特 (Celobert) 设计，未来的住户也参与了该项目。 该建筑高度约为 26.5 米，是西班牙迄今为止建造的最高的木结构建筑。

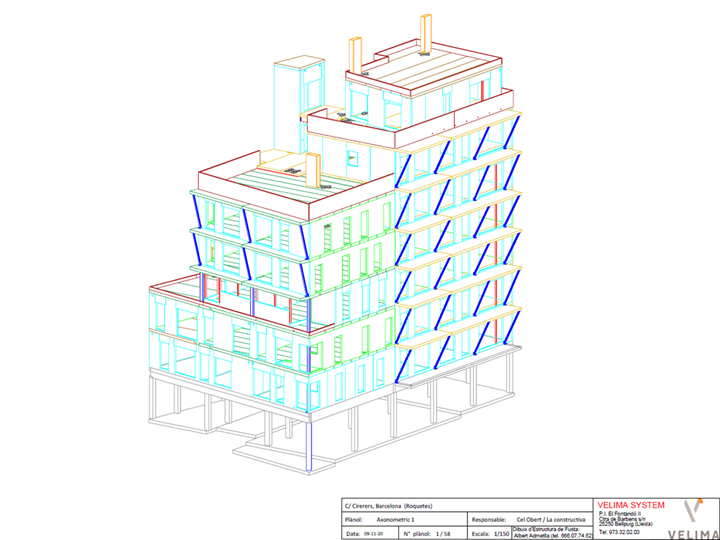

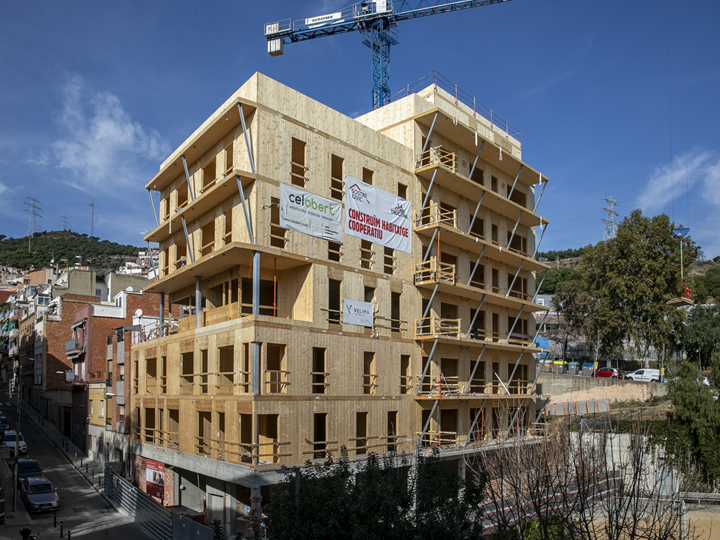

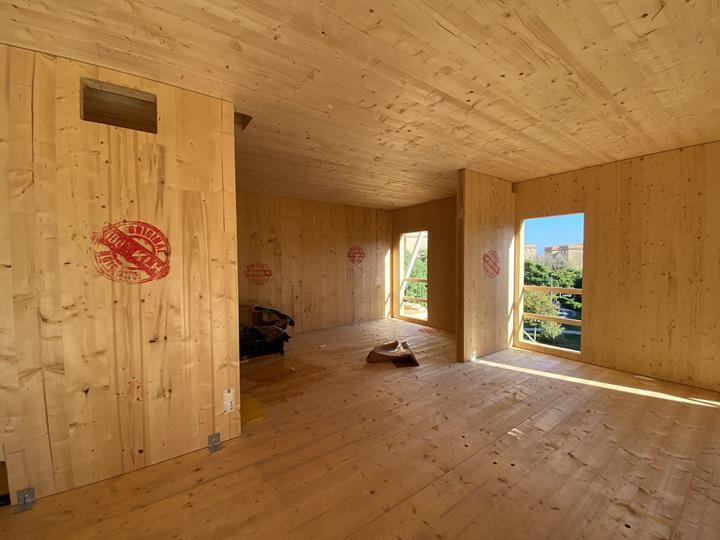

底层的结构由柱、墙、深梁和 HA-30 混凝土底板组成。 上部七层木结构由一层天花板的混凝土板支撑。 该木结构建筑由正交胶合木（CLT）墙体和地板组成。 Cadwork 装配图由工程师 Albert Admetla 设计，现场装配由西班牙公司 Velima 完成。

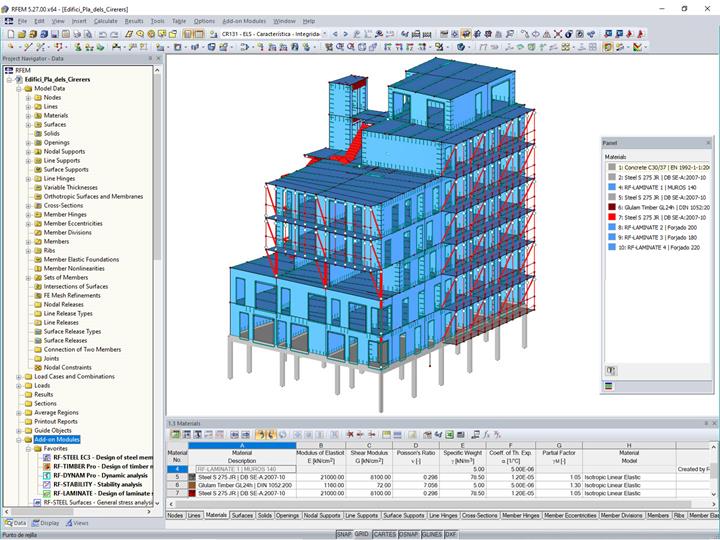

在进行木结构设计时使用了德儒巴的附加模块 RF-TIMBER Pro，在验算钢结构杆件时使用了附加模块 RF-STEEL EC3，在计算正交胶合木板时使用了 RF-LAMINATE。 此外，还使用了 RF-STABILITY 检验了结构的稳定性，使用 RF-DYNAM Pro 进行了动力分析。 该建筑将被建成为被动房。因为被动房在能源方面的需求最小，例如空调和热水，而且采用的建筑材料为生态足迹最小的有机材料。
项目位置
关键词
建筑物 公共住宅 正交胶合木 CLT Estudi M103 KLH 板
