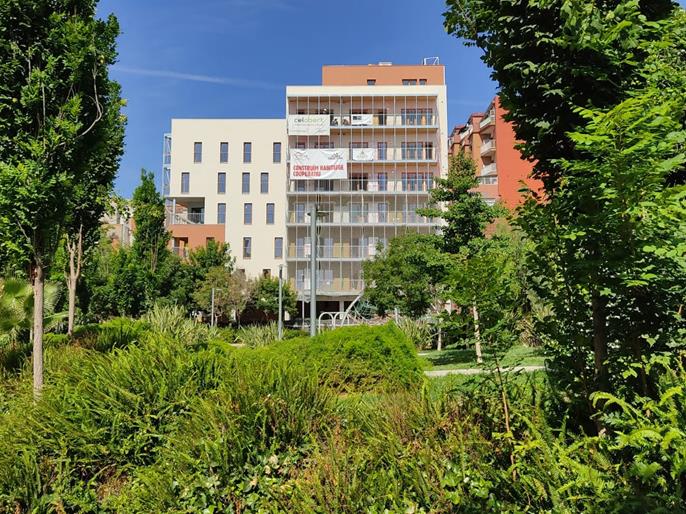

Cirerers, Spagna ' s edificio residenziale in legno più alto (Barcellona)
Progetto cliente
Il cliente spagnolo di Dlubal ' Estudi M103, uno studio di architettura per la consulenza strutturale e le relazioni di calcolo con sede a Barcellona, ha partecipato a uno straordinario progetto di costruzione. Il progetto "Cirerers" nasce da un concorso per i cantieri comunali per il cohousing pubblicato dal Comune di Barcellona nel 2016.
| Architetti |
Celobert (Diego Carrilo Messa) celobert.coop |
| Capomastro |
Grupnou (Xavier Humet) grupnou.cat |
| Consulente strutturale |
Estudi M103 (Jorge Blasco Miguel e Ferran Peralba Garrabou) estudi-m103-slp.negocio.site |
| Struttura |
La costruttiva sostrecivic.coop/neix-la-constructiva-per-una-construccio-etica-social-i-sostenible/ |
| Fornitura di legname |
KLH www.klh.at |
| Progettazione di strutture in legno | Ing. Albert Admetlla - Kmod Enginyeria en fusta SLP |
| Montaggio della struttura in legno |
Velima www.velimasystem.com |
| Promotore |
Sostre Cívic sostrecivic.coop |
Modello

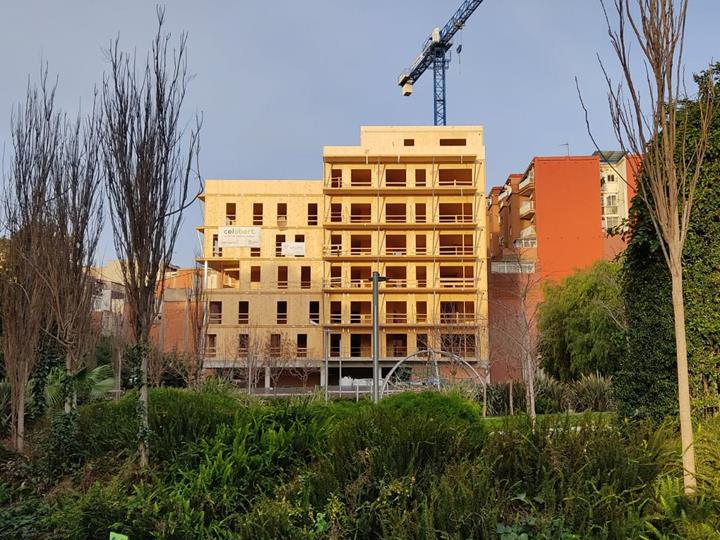

La cooperativa abitativa Sostre Cívic ha affidato a Celobert Architects lo sviluppo della proposta architettonica, che è risultata vincitrice del concorso. L'edificio della cooperativa (un progetto a cui hanno preso parte anche i futuri inquilini), con 32 appartamenti e spazi comuni, costituito da un piano terra e sette piani costruiti in Pla dels Cirerers 2 - 4 a Barcellona, è stato progettato da Celobert. Con un'altezza di circa 26,5 metri, è l'edificio in legno più alto costruito in Spagna fino ad oggi.

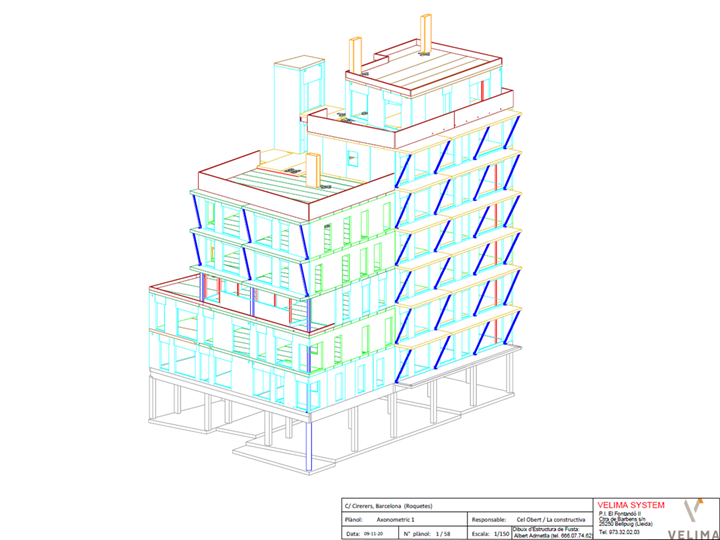

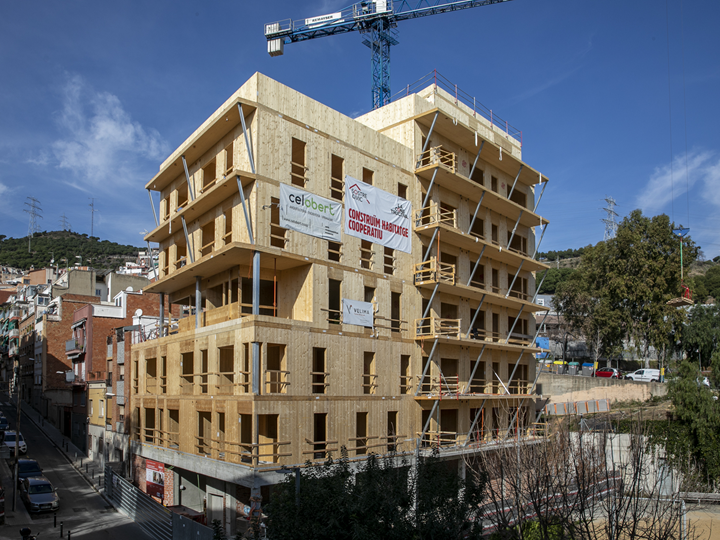

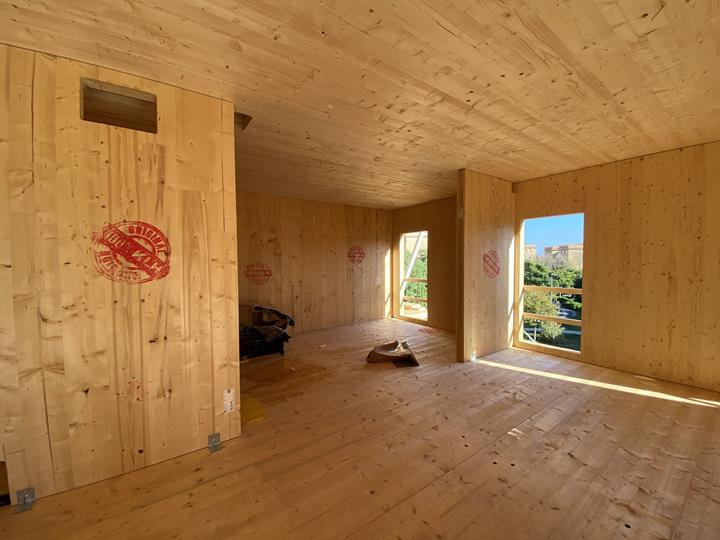

La struttura al piano terra è composta da colonne, pareti, travi profonde e una soletta in calcestruzzo HA-30. La struttura in legno dei restanti 7 piani è supportata dalla soletta in cemento del soffitto del piano terra. Questa struttura in legno è composta da pareti e pavimenti in legno a strati incrociati (Xlam). I disegni di assemblaggio cadwork sono stati progettati dall'ingegnere Albert Admetla e l'assemblaggio è stato eseguito da Velima, una società spagnola.

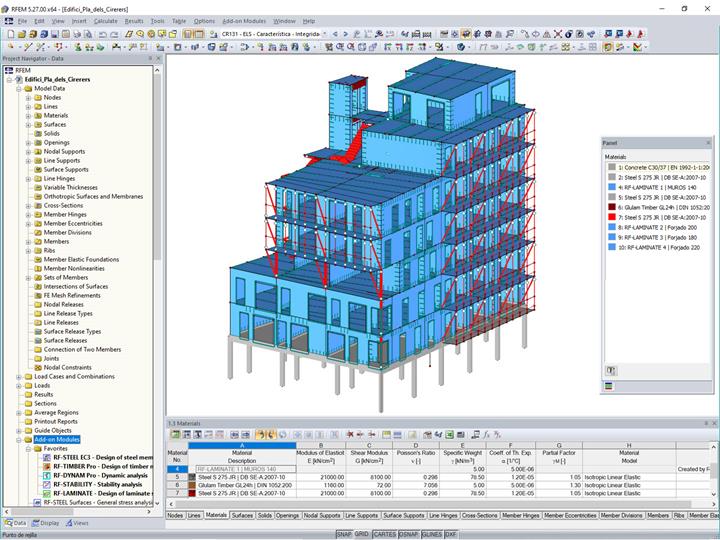

Per il calcolo e la progettazione delle travi in legno, è stato utilizzato il modulo aggiuntivo di Dlubal RF-TIMBER Pro; il modulo aggiuntivo RF-STEEL EC3 è stato utilizzato per la verifica delle aste in acciaio, e RF-LAMINATE è stato utilizzato per il calcolo dei pannelli Xlam. La stabilità della struttura ' è stata verificata utilizzando RF-STABILITY; le vibrazioni naturali sono state analizzate con RF-DYNAM Pro. L'edificio, composto da locali comuni, sarà una casa passiva perché avrà un fabbisogno energetico minimo in termini di condizionamento e produzione di acqua calda, ed è ecologico perché si utilizzano preferenzialmente materiali organici con un impatto ecologico minimo.
Posizione del progetto
Parole chiave
Edifici Cohousing Legno a strati incrociati XLAM Estudi M103 Pannello KLH
