Строительство головного офиса ÖkoFEN, Сен-Бальдоф, Франция

Спроектировано с применением Dlubal Software

  • Проект заказчика

Проект заказчика

Для удовлетворения растущего спроса на продукцию и потребностей расширяющегося штата сотрудников компания OköFEN, специализирующаяся на производстве котлов на древесных гранулах, решила построить новое здание для своего головного офиса во Франции. В основе этого проекта лежит экологический подход: конструкция здания целиком выполнена из французской древесины, в качестве изоляции была выбрана целлюлозная вата на основе биомассы, а большое количество окон обеспечивает хорошее естественное освещение внутри здания.

Заказчик ÖkoFEN Immobilier
Архитектор Atelier 17C Architectes
Проектирование конструкций CBS-CBT
Подрядчик по деревянным конструкциям Lifteam

Параметры модели

Модель

Процесс проектирования

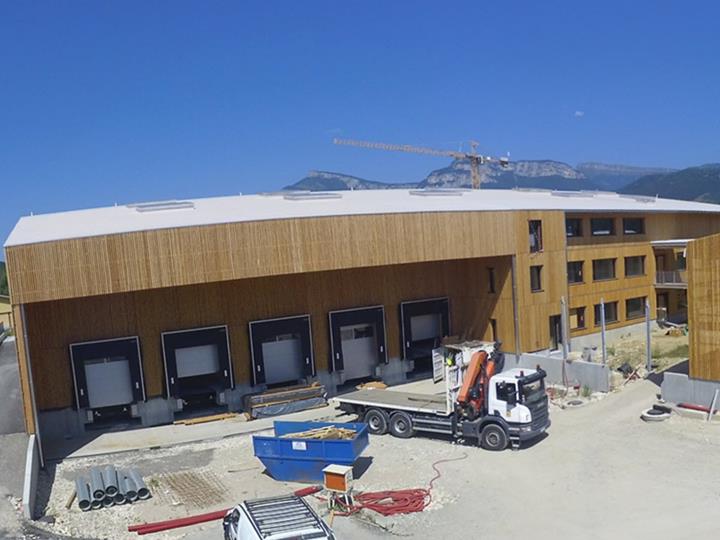

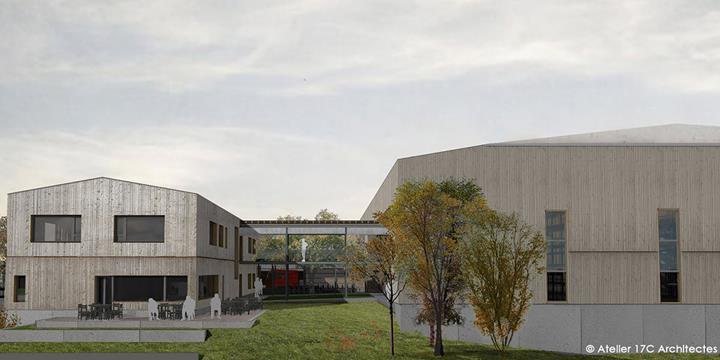

Объект состоит из двух зданий, соединенных металлическим пешеходным мостиком.

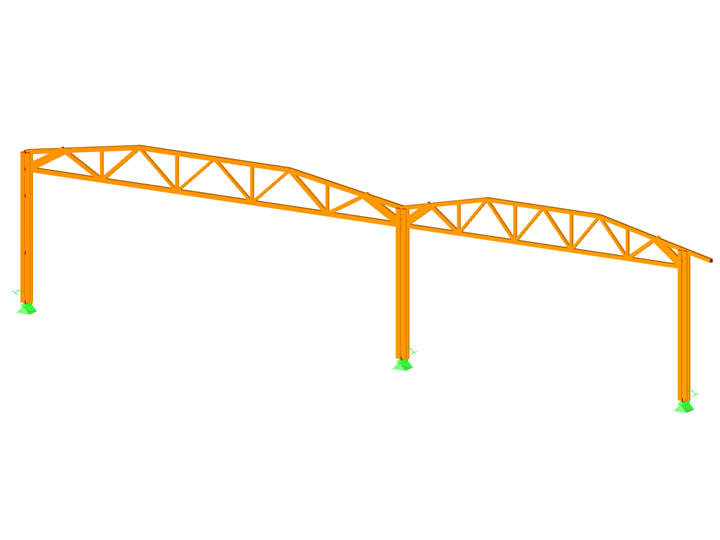

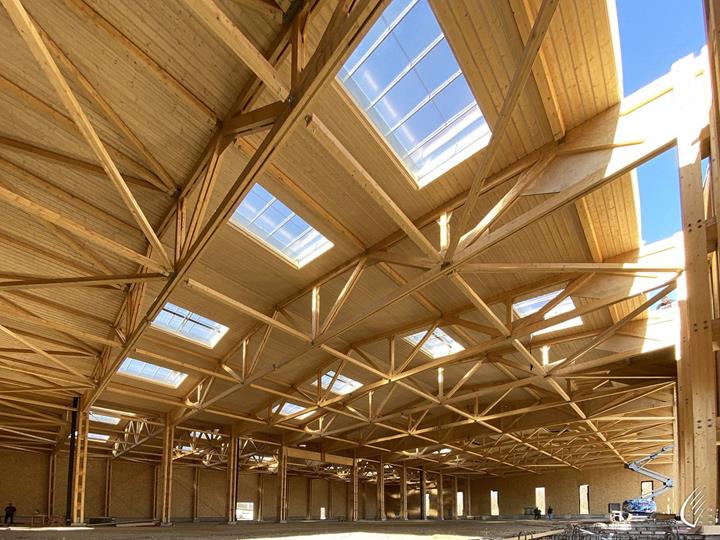

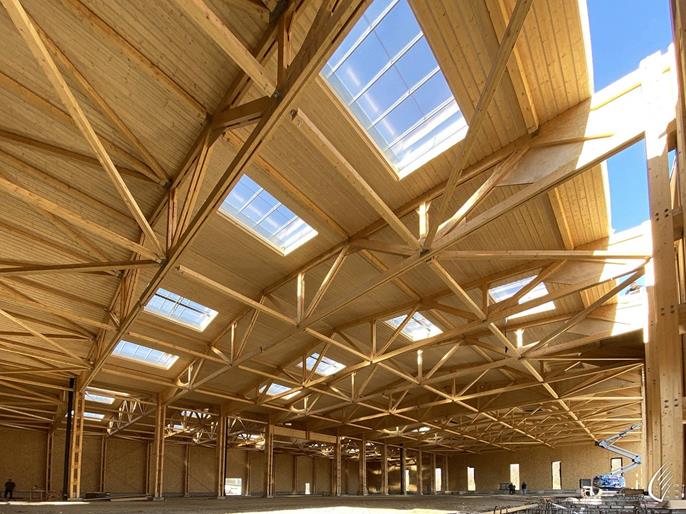

В первом здании находится складское помещение. Оно имеет размеры 46 х 62 м и выполнено из ферм типа Ariane © (массивная древесина шириной 80 мм, соединения с фанерными косынками и шипами), с пролётами 20 и 26 м и консолями 5,6 м. Конструкция опирается на фундамент из отдельных опор, соединенных между собой балками, что обеспечивает необходимую высоту ненесущих фасадов над землёй.

Второе здание представляет собой двухэтажный офис размером ок. 10 x 30 м; оно выполнено из сборных деревянных каркасных стен и кровельных боксов с изоляцией из целлюлозной ваты, которая также изготовлена на заводе. Деревянный каркас приподнят над землёй за счёт фундамента из сборных стрингерных балок. Полы южных офисов сделаны из панелей O'Portune (расстояние между опорами составляет 10 м).

Все фасады облицованы натуральной древесиной.

Программы для расчёта конструкций

Расчёт конструкции обоих зданий был выполнен в программе RFEM. Здание находится в сейсмической зоне 4, что потребовало расчётных проверок с учётом сейсмических нагрузок в дополнительном модуле RF-DYNAM Pro.

Деревянная конструкция склада была полностью рассчитана в дополнительном модуле RF-TIMBER Pro по норме Еврокод 5.

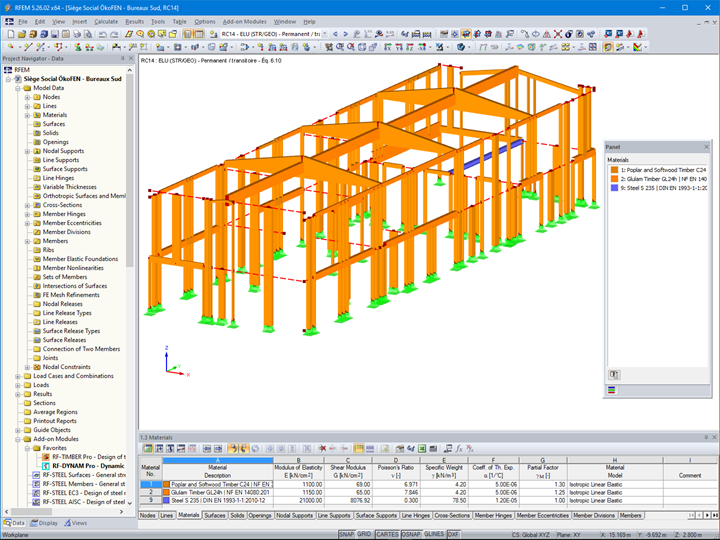

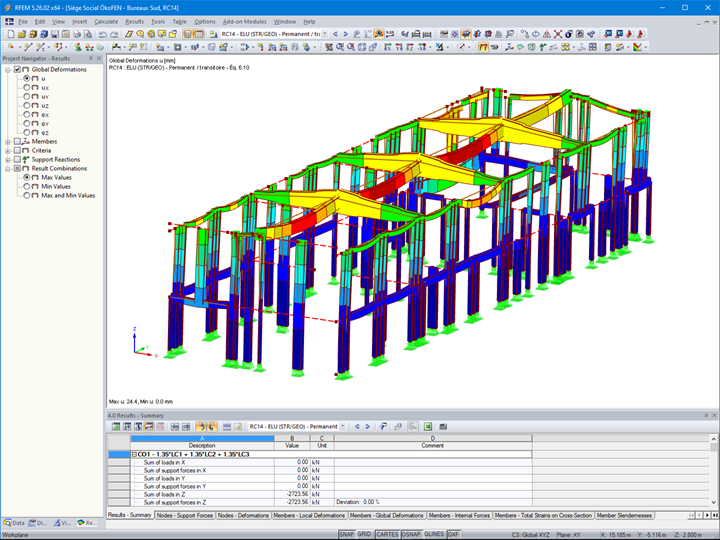

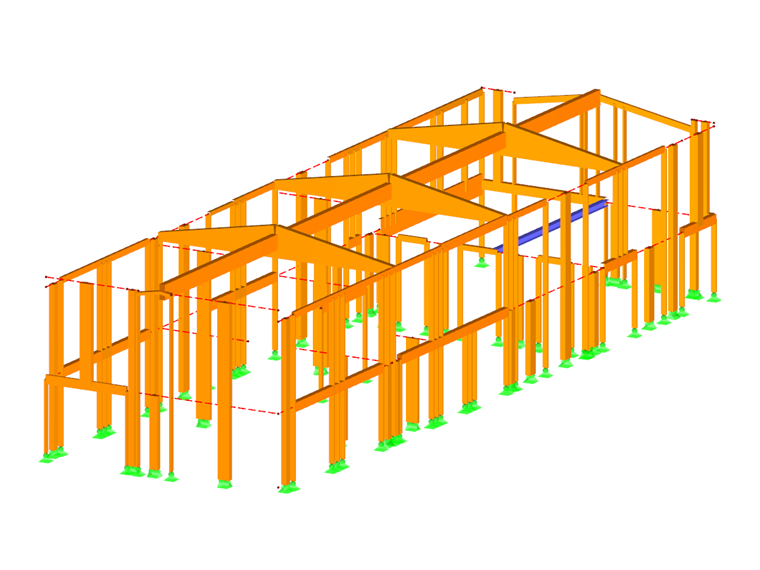

Моделирование офисных помещений было особенно важно для расчёта стен, подверженных сейсмическим нагрузкам. Для этого стены деревянного каркаса были преобразованы в эквивалентные стержни, воспроизводящие жёсткость стены. Такой подход позволил оценить силы, воздействующие на каждую из стен, тем самым обосновав размещение элементов жёсткости здания.

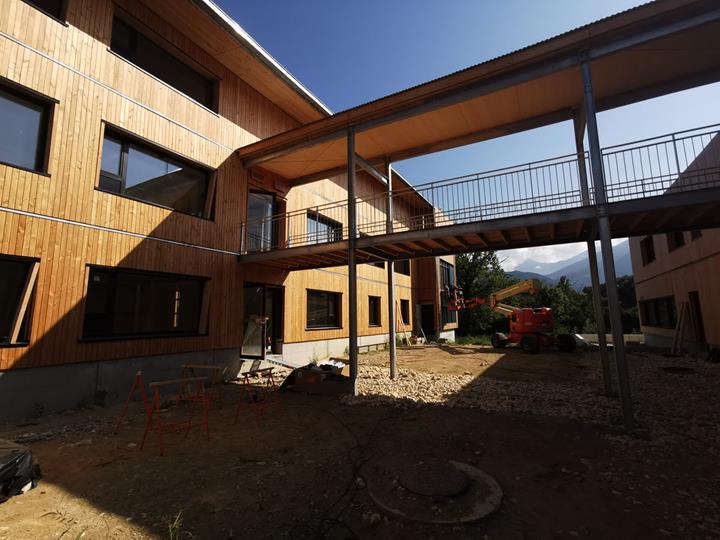

Стальной пешеходный мостик также был смоделирован в программе RFEM, а расчёт стержней был выполнен с помощью дополнительного модуля RF-STEEL EC3.

Расположение проекта

73190 Saint-Baldoph
Франция

Ключевые слова

Деревянные конструкции RFEM RF-TIMBER Pro RF-DYNAM Pro RF-STEEL EC3
