法国圣巴尔多夫 ÖkoFEN 总部大楼

Dlubal 结构设计与分析软件

  • 客户项目

客户项目

This article was translated by Google Translator

View original text

OköFEN 是一家专门生产木屑颗粒锅炉的公司,随着公司的日益发展壮大,该公司决定为法国总部建造一座新的办公楼。 该建筑项目体现出低碳环保理念,整个建筑结构完全采用法国本土木材建造,并选择使用纤维素保温隔热材料,此外通过设置大量的窗户,从而增加了自然采光。

投资者 ÖkoFEN Real Estate
建筑设计 Atelier 17C Architectes
工程公司 CBS-CBT
木工 Lifteam

模型参数

模型

设计

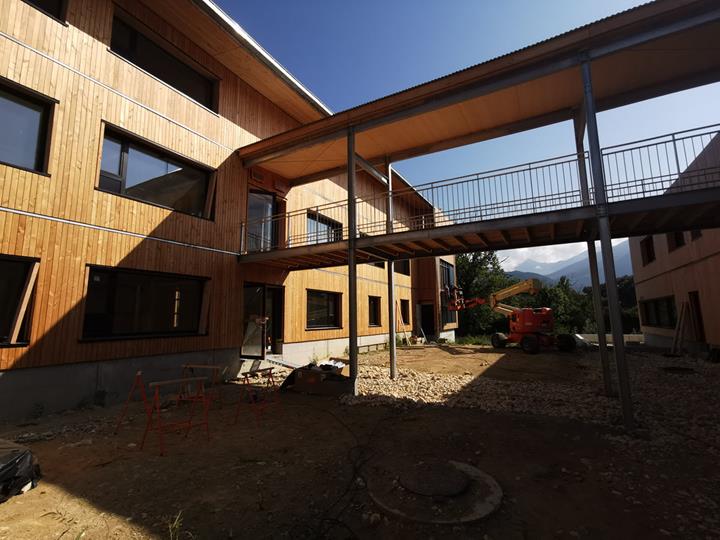

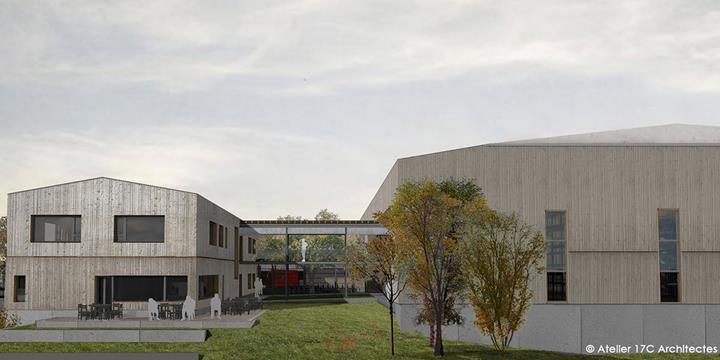

该项目包含两座建筑,它们之间由钢结构连廊连接。

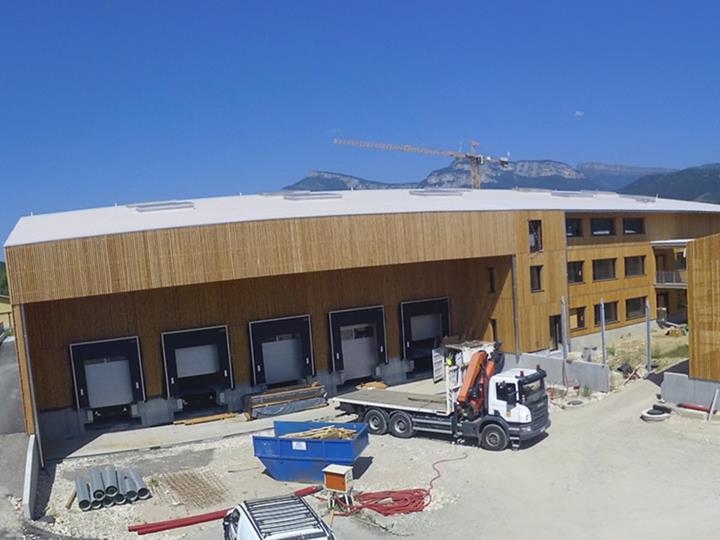

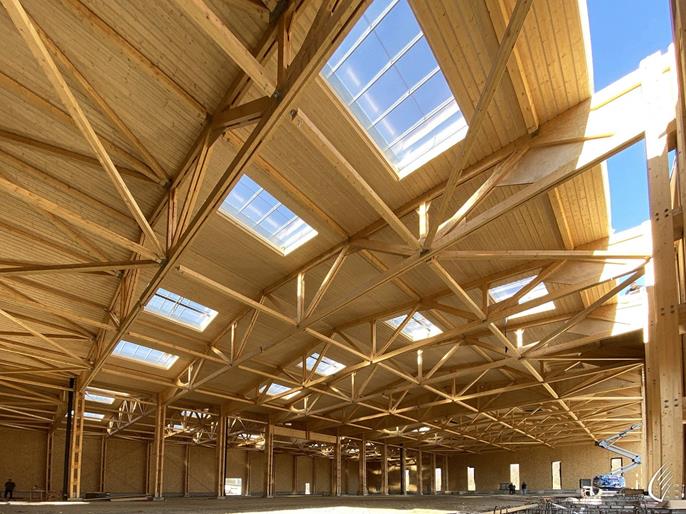

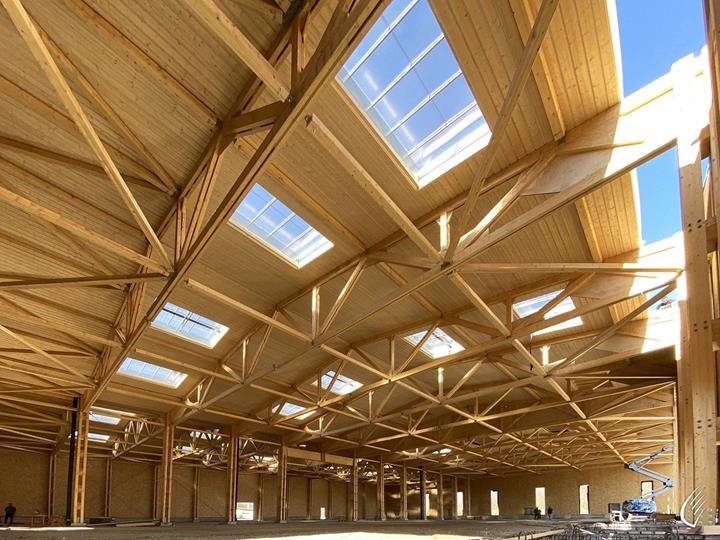

其中一个建筑为厂房结构,面积为 46 x 62 米,采用 Ariane© 型横向框架,跨度分别为 20 米和 26 米,悬挑长度为 5.6 米。 该结构基础为基础连梁连接的独立基础。

另一个建筑为两层的办公楼,面积约为 10x30 米。木结构框架墙和檐底板为工厂预制,并填充了纤维素保温隔热材料。 木框架结构通过预制梁基础抬升到地面上。 南办公室的楼板采用 O'Portune 板,跨度为10 米。

所有建筑外墙都采用木包层。

计算软件

这两座建筑的结构设计是使用 RFEM 完成的。 由于该项目位于地震分区 4,所以使用了附加模块 RF-DYNAM Pro 进行了抗震设计。

整个厂房的木结构设计采用了附加模块 RF-TIMBER Pro 按照欧洲规范 5 进行的。

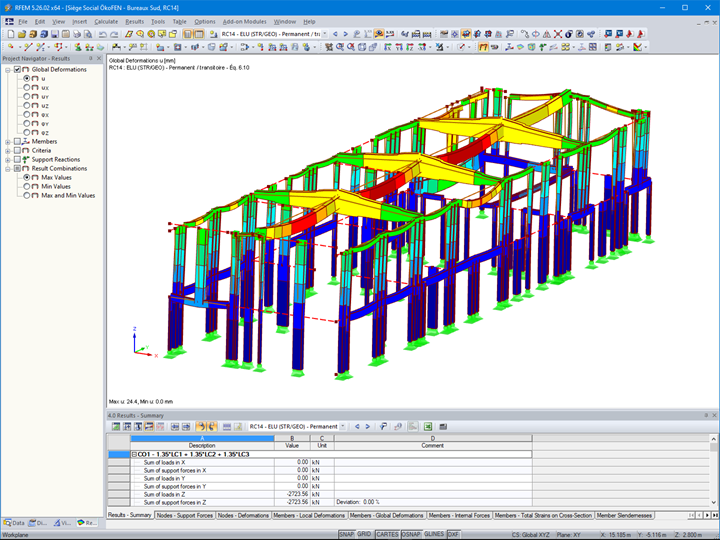

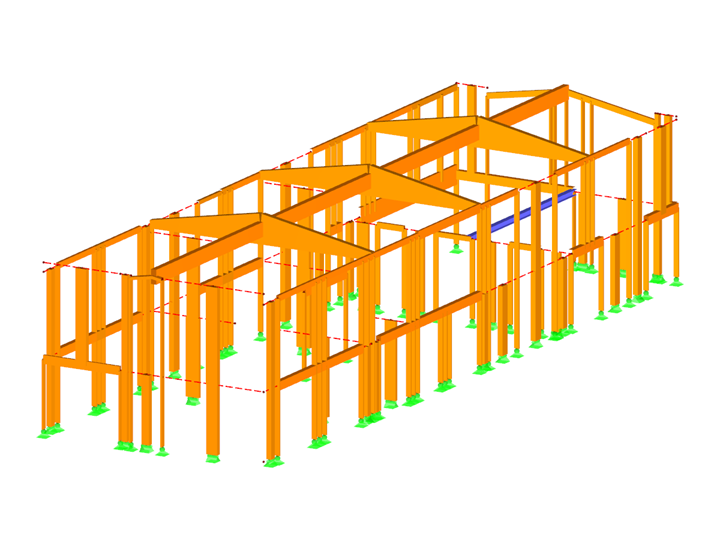

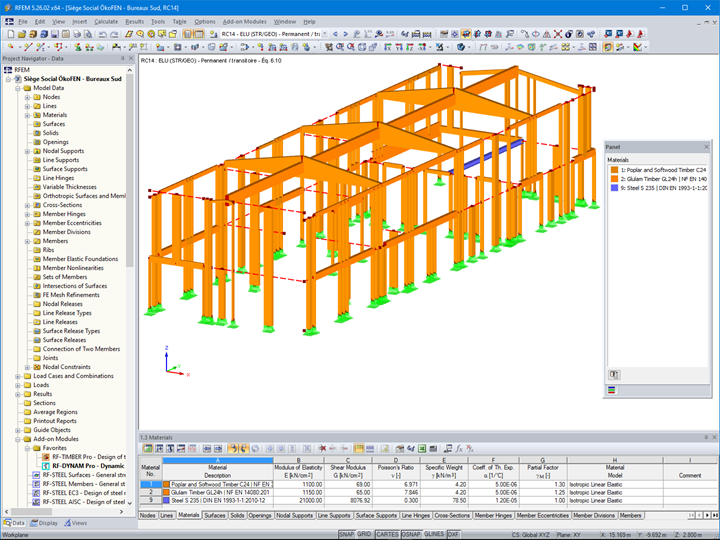

办公楼的建模对于地震作用下的墙体设计尤为重要。 在建模过程中,将木结构框架墙转换为具有墙体刚度的等效杆件。 这种方法可以计算出每面墙体中传递的力,从而对建筑物的支撑体系进行了验算。

此外,在 RFEM 中还对钢结构连廊进行了建模,并且使用附加模块 RF-STEEL EC3 对结构进行了设计验算。

项目位置

73190 Saint-Baldoph
France

关键词

木结构 RFEM RF-TIMBER Pro RF-DYNAM Pro RF-STEEL EC3
