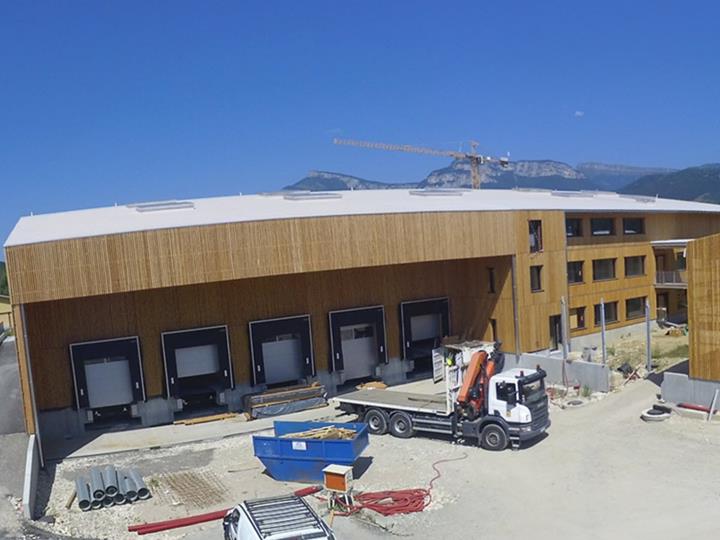

Budowa siedziby firmy ÖkoFEN w Saint Baldoph, Francja
Projekt klienta
Aby sprostać rosnącemu zapotrzebowaniu na przestrzeń dla pracowników, firma OköFEN, specjalizująca się w produkcji kotłów pelletowych, wybudowała nowy budynek dla swojej siedziby we Francji. Projekt wpisuje się w podejście proekologiczne: konstrukcja została wykonana w całości z francuskiego drewna, izolację wykonano z waty celulozowej (materiał pochodzenie biologicznego), a dzięki zastosowaniu licznych otworów w budynku zapewniono dużą ilość naturalnego światła.
| Klient | ÖkoFEN Real Estate |
| Architekt | Atelier 17C Architectes |
| Inżynieria konstrukcyjna |
CBS-CBT |
| Usługi stolarskie | Lifteam |
Parametry modelu
Model
Projektowanie

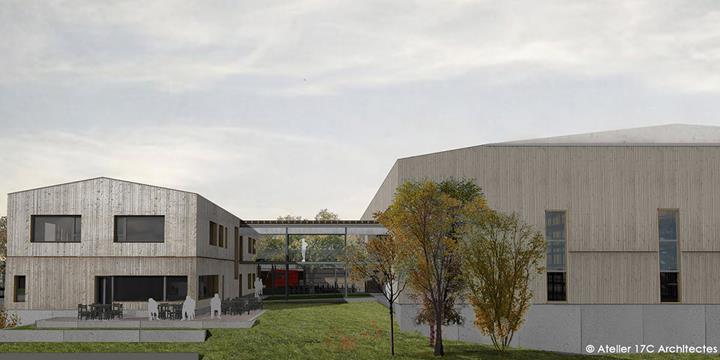

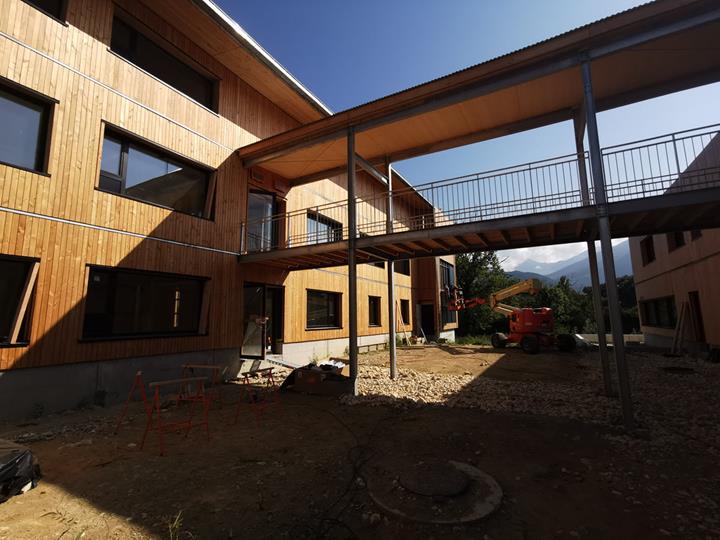

Projekt obejmuje 2 budynki połączone ze sobą metalową kładką.

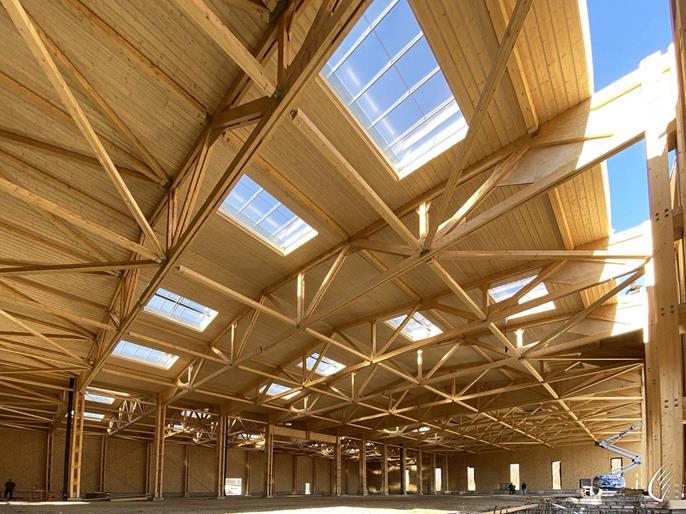

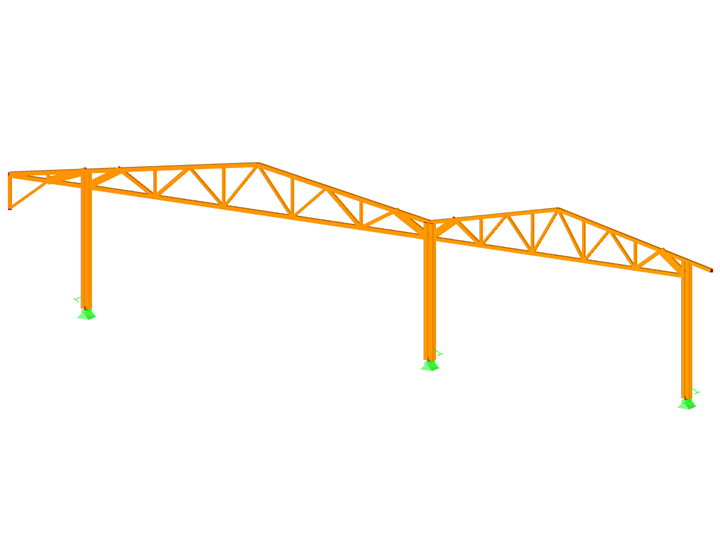

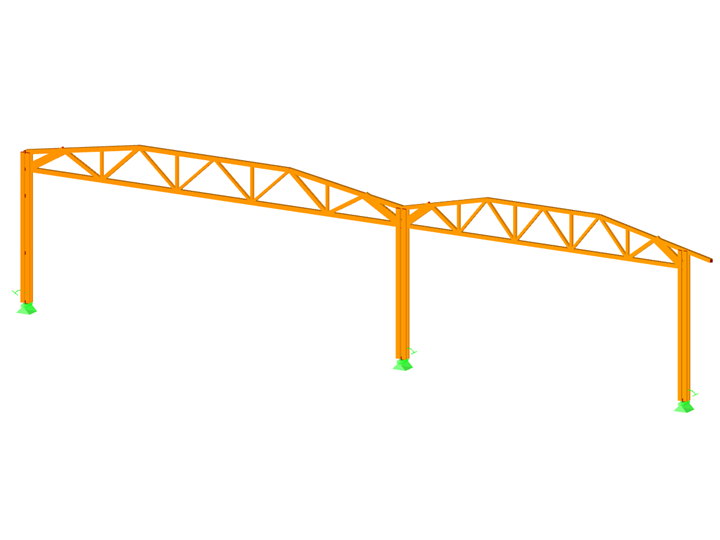

Pierwszy z nich to magazyn o wymiarach 46x62 m, wykonany z ram kratowych typu Ariane© (z drewna litego o szerokości 80 mm, łączonego nakładkami/płytami węzłowymi ze sklejki oraz sworzniami) o rozpiętości 20m, 26 m i wsporniku o wysięgu 5,6 m. Konstrukcja opiera się na fundamentach wykonanych z izolowanych bloków, połączonych prefabrykowanymi podwalinami umożliwiającymi wyniesienie nienośnych elementów fasadowych ponad poziom gruntu.

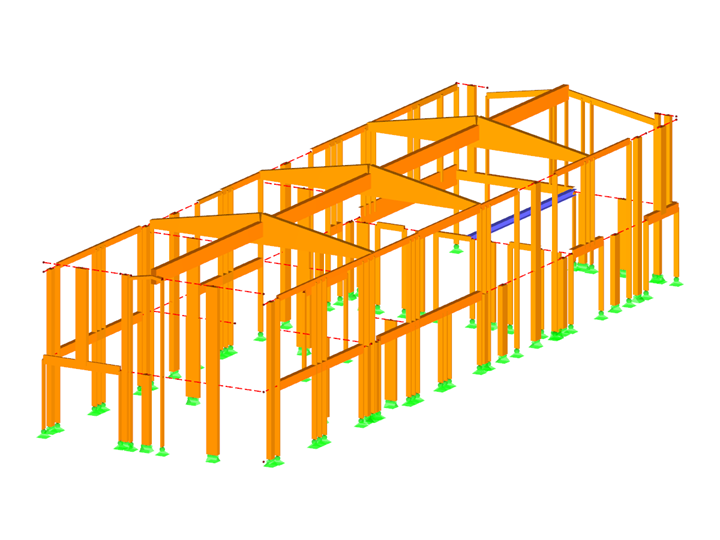

Drugi budynek stanowi część biurowa, rozciągająca się od parteru aż do pierwszego piętra o wymiarach około 10 x 30 m. Wykonana jest z drewnianych ścian szkieletowych i prefabrykowanych skrzyń dachowych z izolacją z waty celulozowej. Drewniany szkielet jest wsparty na fundamentach wykonanych z prefabrykowanych belek podwalinowych. Stropy biur od strony południowej wykonane są z płyt O ' Portune o rozpiętości 10 m.
Wszystkie elewacje pokryte są okładziną z naturalnego drewna.
Oprogramowanie do obliczeń konstrukcyjnych
Obliczenia konstrukcyjne obu budynków zostały przeprowadzone w programie RFEM. Budynek znajduje się w strefie sejsmicznej 4, co oznaczało konieczność sprawdzenia obliczeń pod kątem obciążeń sejsmicznych wygenerowanych za pomocą modułu RF-DYNAM Pro.
Cała konstrukcja drewniana magazynu została zweryfikowana w module RF-TIMBER Pro, zgodnie z Eurokodem 5.

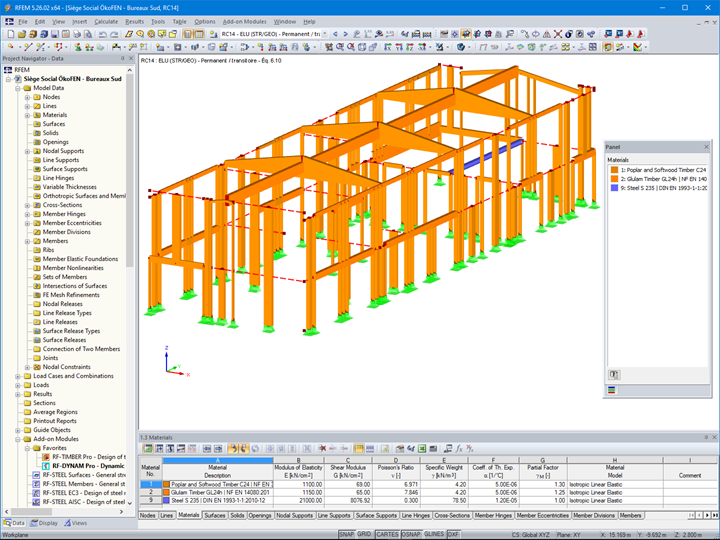

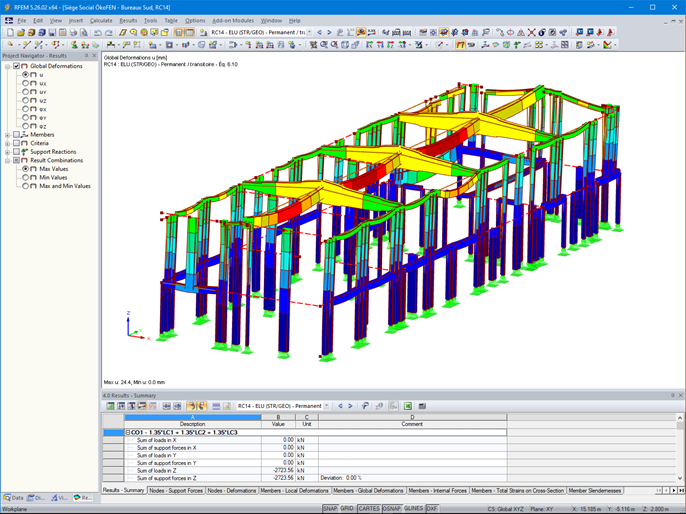

Możliwie dokładne modelowanie części biurowej było szczególnie istotne do zwymiarowania ścian na obciążenia sejsmiczne. Aby odwzorować ich pracę ściany szkieletowe zostały przekształcone w równoważne pręty odzwierciedlające sztywność poszczególnych ścian. Umożliwiło to sprawdzenie sił przenoszonych przez każdą ze ścian i tym samym oszacowanie skuteczności stężenia budynku.
Stalową kładkę zamodelowano również w RFEM, a wymiarowanie prętów przeprowadzono w rozszerzeniu RF-STEEL EC3.
Lokalizacja projektu
Słowa kluczowe
Konstrukcja drewniana RFEM RF-TIMBER Pro RF-Dynam Pro RF-STEEL EC3
