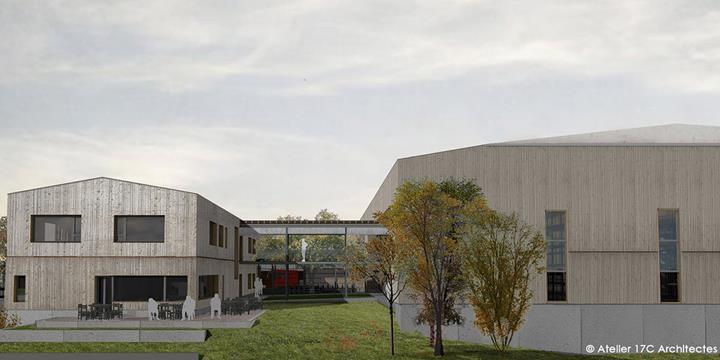

Construção da sede da ÖkoFEN, Saint Baldoph, França

Estruturas dimensionadas com os softwares da Dlubal

  • Projeto de cliente

Projeto de cliente da Dlubal

Para fazer face ao aumento da procura e do número de colaboradores, a empresa OköFEN, especializada em caldeiras a péletes, optou por construir novas instalações para a sua sede em França. Este projeto insere-se numa abordagem ambientalista com uma estrutura inteiramente em madeira francesa, um isolamento de base biológica em pasta de celulose que permite uma entrada de luz natural significativa graças às inúmeras aberturas.

Investidor ÖkoFEN Immobilier
Arquiteto Atelier 17C Architectes
Gabinete de engenharia CBS-CBT
Carpintaria Lifteam

Parâmetros do modelo

Modelo

Dimensionamento

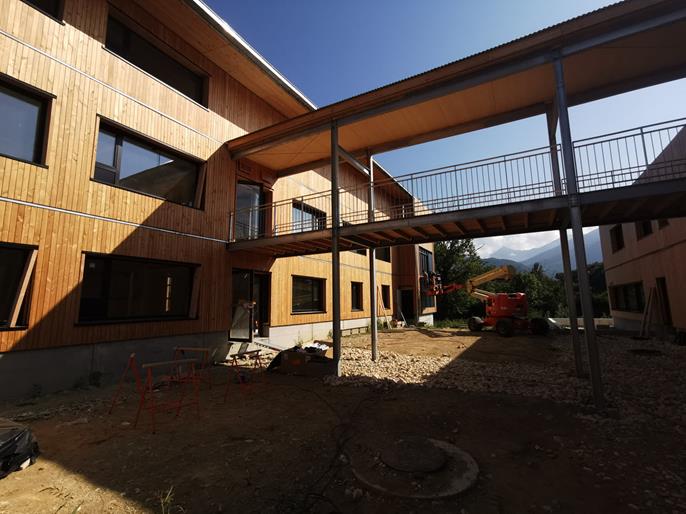

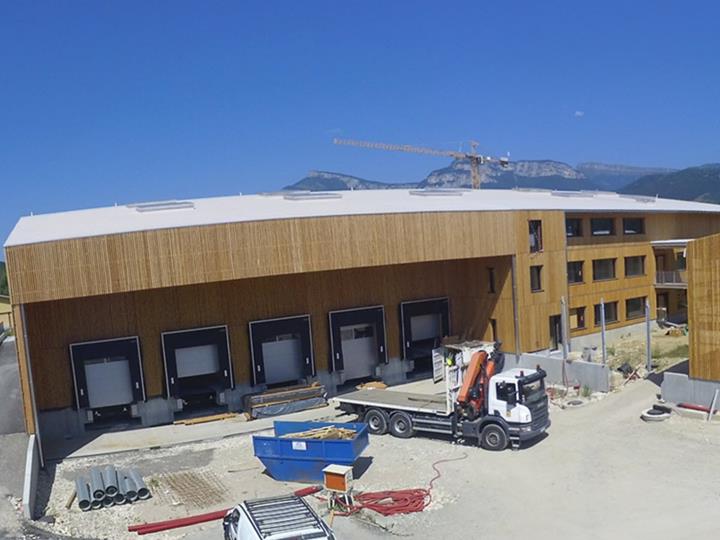

Este projeto é composto por dois edifícios que estão ligados entre si por uma passagem metálica.

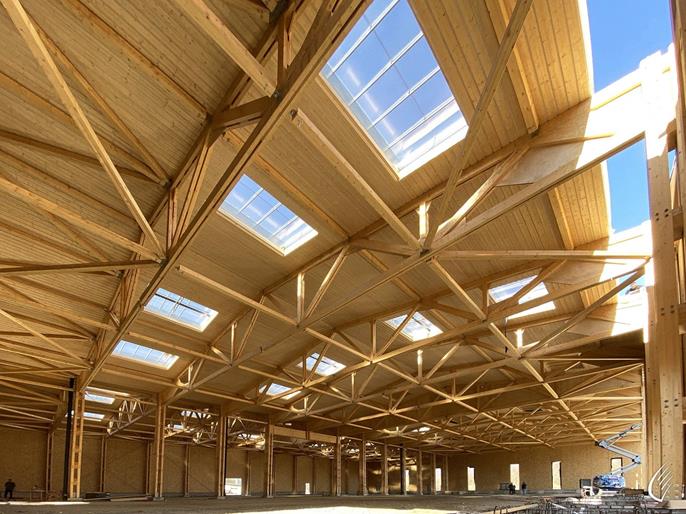

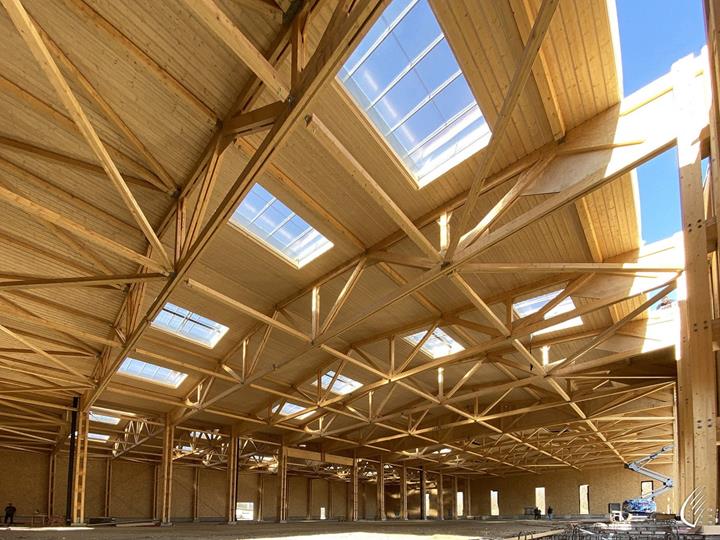

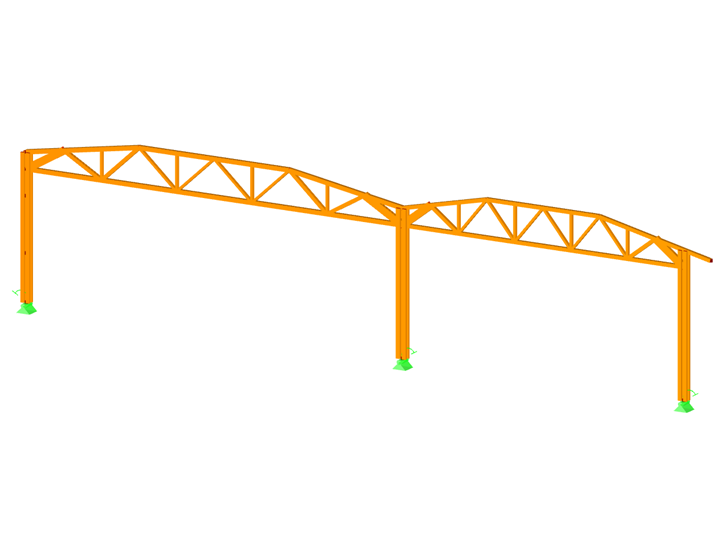

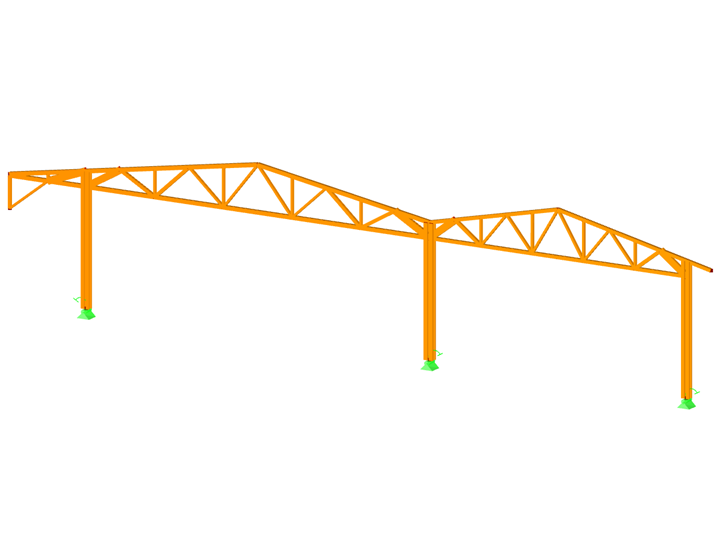

O primeiro edifício é um armazém de 46 x 62 m, constituído por pórticos do tipo Ariane© (madeira maciça com 80 mm de largura e juntas com contraplacado de reforço e espigões) com um vão de 20 e 26 m e uma consola de 5,6 m. A estrutura assenta em fundações de pilares isolados ligados por vigas de madeira pré-fabricadas, permitindo a elevação das fachadas de madeira não portantes em relação ao solo.

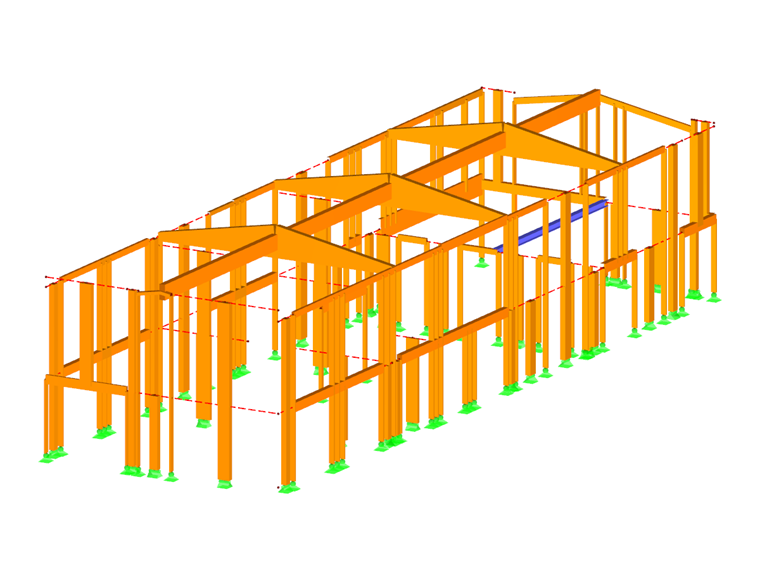

O segundo edifício é um edifício de escritórios de dois andares com cerca de 10x30 m, constituído pelas paredes do pórtico de madeira e caixas de cobertura pré-fabricadas industrialmente com isolamento de pasta de celulose também de fábrica. O pórtico de madeira encontra-se suspenso relativamente ao solo através de fundações de vigas pré-fabricadas. Os pisos dos escritórios a sul são compostos por lajes O'Portune com um vão de viga de 10 m.

Todas as fachadas têm revestimento de madeira natural.

Software de cálculo estrutural

O dimensionamento dos dois edifícios foi realizado com o software RFEM. O edifício está localizado numa região sísmica de magnitude 4, o que obrigou a um dimensionamento com cargas sísmicas geradas com o módulo adicional RF-DYNAM Pro.

Toda a estrutura de madeira do armazém foi dimensionada no módulo adicional RF-TIMBER Pro de acordo com o Eurocódigo 5.

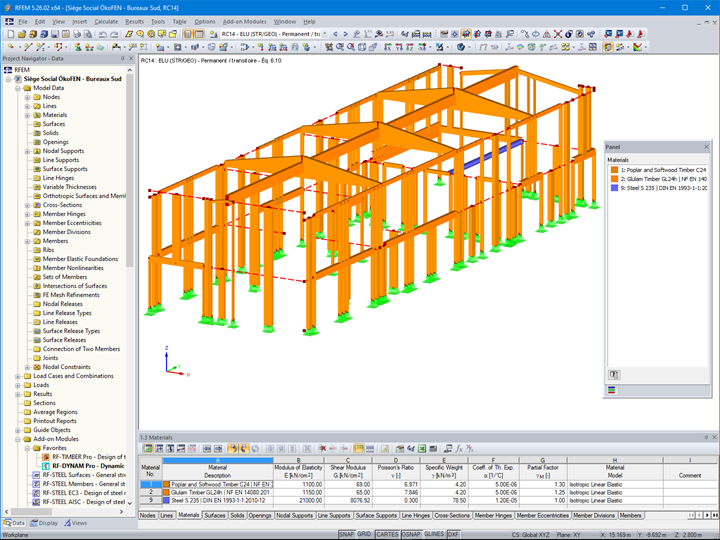

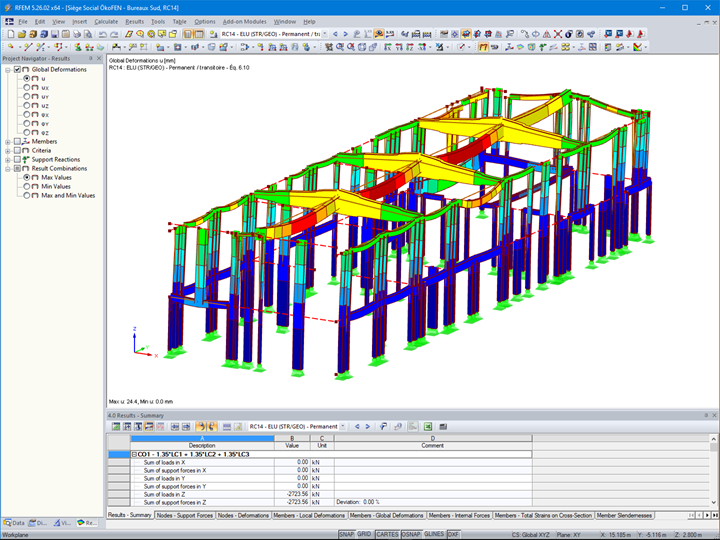

A modelação do edifício de escritórios foi necessária, especialmente, para o dimensionamento das paredes sujeitas a cargas sísmicas. Para gerar esta modelação, as paredes do pórtico de madeira foram convertidas em barras equivalentes que reproduzem a rigidez de uma parede. Tal abordagem permitiu dimensionar as forças transmitidas em cada parede, justificando, assim, o contraventamento do edifício.

A passagem metálica também foi modelada no RFEM e os dimensionamentos da barra foram realizados com o módulo adicional RF-STEEL EC3.

Local do projeto

73190 Saint-Baldoph
França

Palavras-chave

Estrutura de madeira RFEM RF-TIMBER Pro RF-DYNAM Pro RF-STEEL EC3
