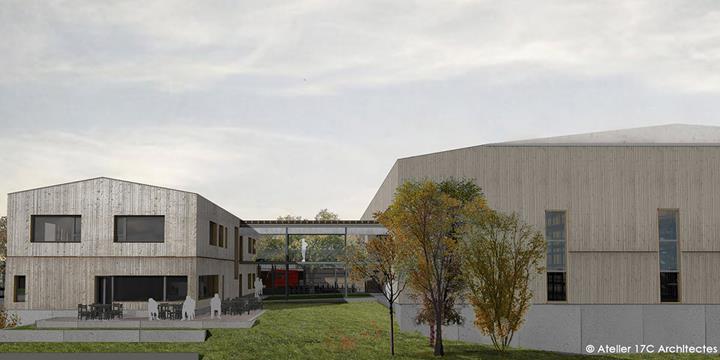

Costruzione della sede ÖkoFEN, Saint Baldoph, Francia
Progetto cliente
Al fine di soddisfare la crescente domanda aggiunta al numero di dipendenti, la società OköFEN, specializzata in caldaie a pellet di legno, ha condotto la costruzione di una nuova sede per la sua sede in Francia. Questo progetto è radicato all'interno di un approccio ambientale che prevede una struttura interamente realizzata in legno francese, un isolamento biobased in ovatta di cellulosa che si aggiunge a un importante apporto di luce naturale grazie alle sue molteplici aperture.
| Proprietario | ÖkoFEN Real Estate |
| Architetto | Atelier del XVII sec |
| Ingegneria strutturale |
CBS-CBT |
| Falegname | Lifteam |
Parametri del modello
Modello
Progettazione

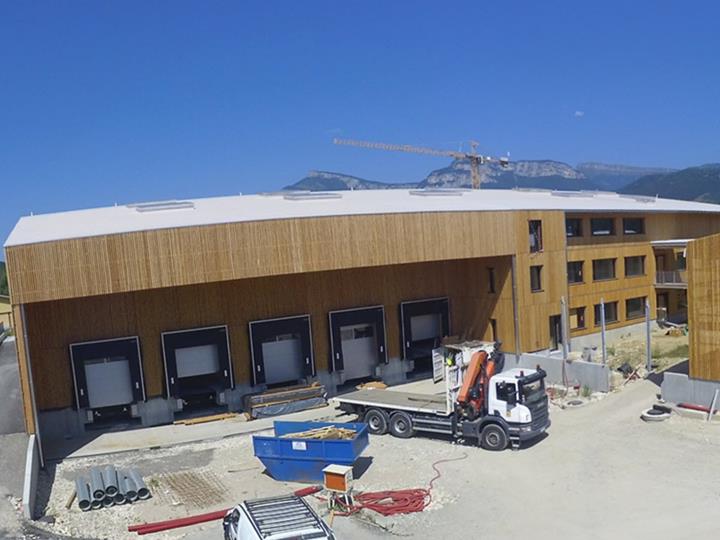

Questo progetto prevede 2 edifici collegati tra loro da una passerella metallica.

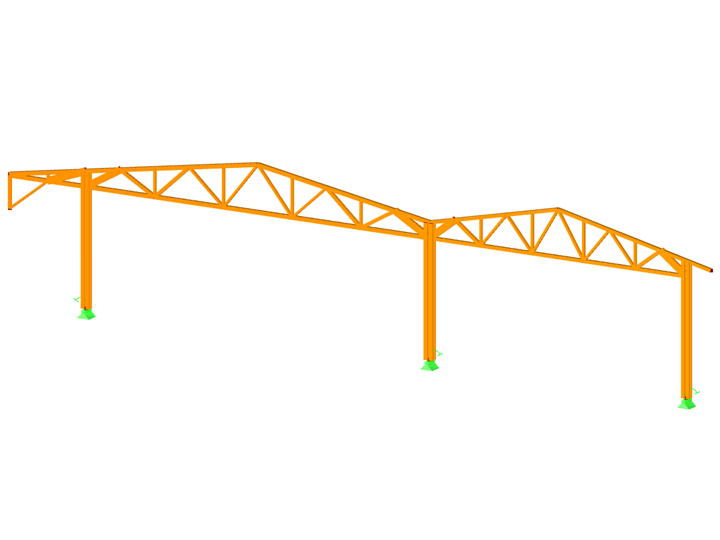

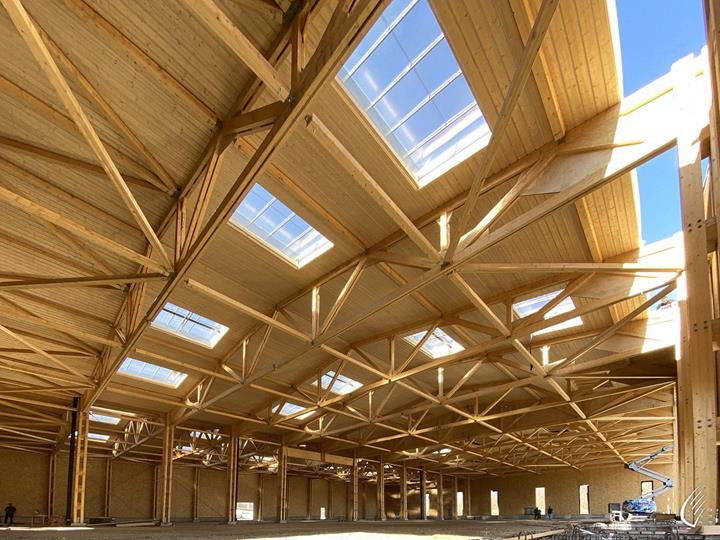

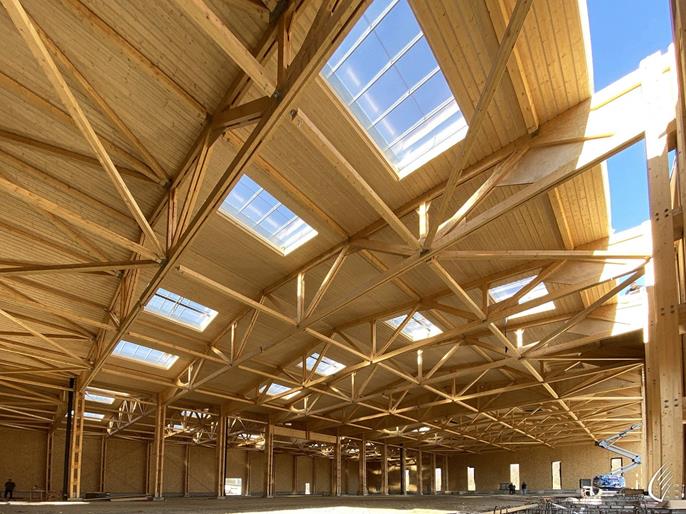

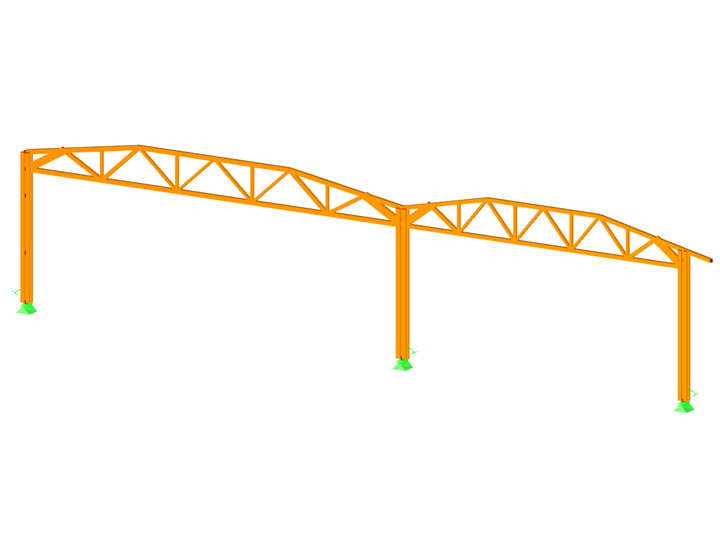

La prima parte è costituita da un magazzino di 46x62 m, realizzato con travature reticolari di tipo Ariane © (legno massiccio di 80 mm di larghezza e giunti con piastra in compensato e spuntoni) con portata di 20 e 26 m con sbalzi di 5,6 m. La struttura poggia su fondazioni costituite da montanti isolati, collegati da travi reticolari prefabbricate, che consentono l'elevazione da terra delle facciate a telaio ligneo non portanti.
La seconda parte è costituita da una palazzina uffici che si estende dal piano terra al primo piano di circa 10x30m realizzata con pareti intelaiate in legno e box per il tetto prefabbricati industrialmente con coibentazione in ovatta di cellulosa anch'essa realizzata in fabbrica. La struttura in legno è sollevata da terra da fondazioni realizzate con travi reticolari prefabbricate. I solai degli uffici Sud sono realizzati con solai in O ' Portune con un raggio di azione di 10 m.
Tutte le facciate sono rivestite con rivestimento in legno naturale.
Software per verifiche strutturali
La progettazione strutturale dei 2 edifici è stata eseguita dal software RFEM. L'edificio si trova nella regione sismica di magnitudine 4, che ha richiesto controlli di progetto sotto i carichi sismici generati con l'add-on RF-DYNAM Pro.
L'intera struttura in legno dell'area del magazzino è stata verificata nell'add-on RF-TIMBER Pro secondo l'Eurocodice 5.

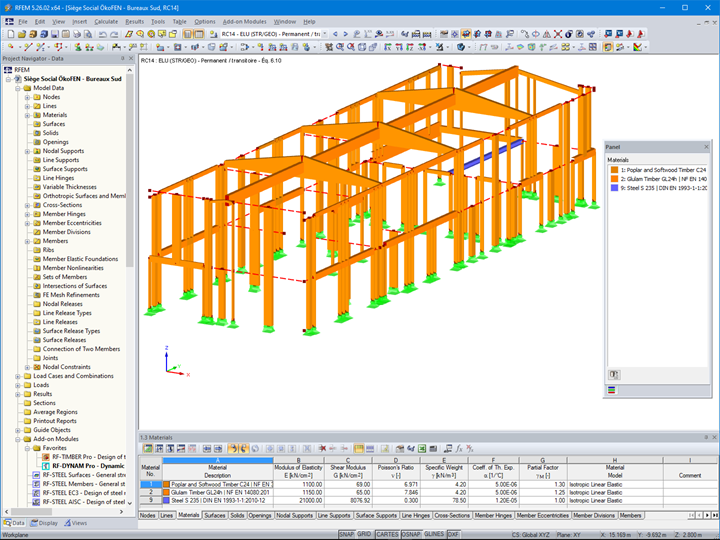

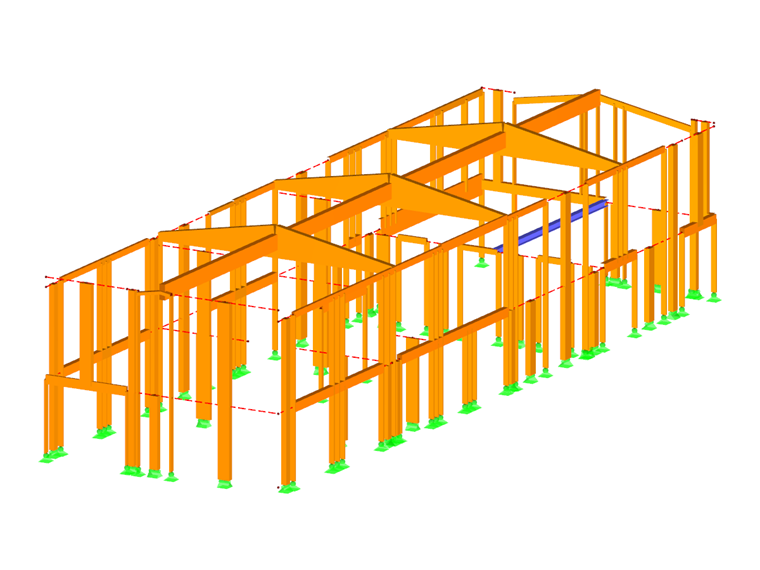

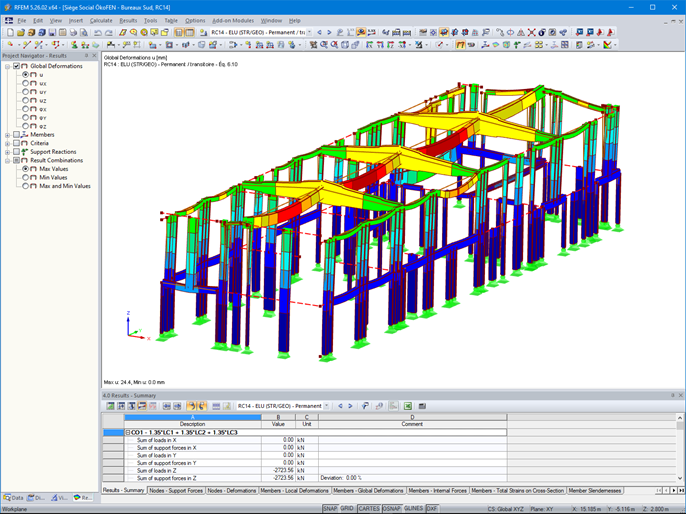

La modellazione della zona uffici è stata particolarmente necessaria per il dimensionamento delle pareti sottoposte a carichi sismici. Per generare questa modellazione, le pareti del telaio in legno sono state convertite in aste equivalenti che riproducono la rigidezza di una parete. Un tale approccio ha permesso la valutazione delle forze trasmesse all'interno di ciascuna parete giustificando quindi il controventamento dell'edificio.

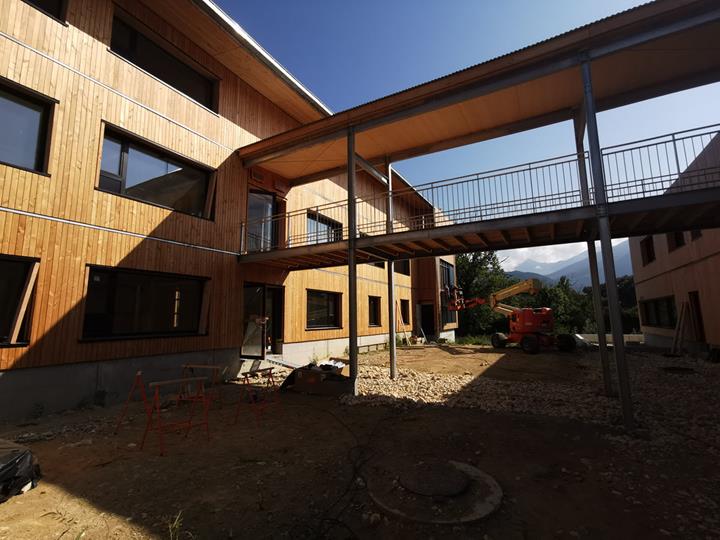

Anche la passerella in acciaio è stata modellata in RFEM e la progettazione delle aste è stata eseguita grazie all'add-on RF-STEEL EC3.
Posizione del progetto
Parole chiave
Struttura di legno RFEM RF-TIMBER Pro RF-DYNAM Pro (versione inglese) RF-STEEL EC3
