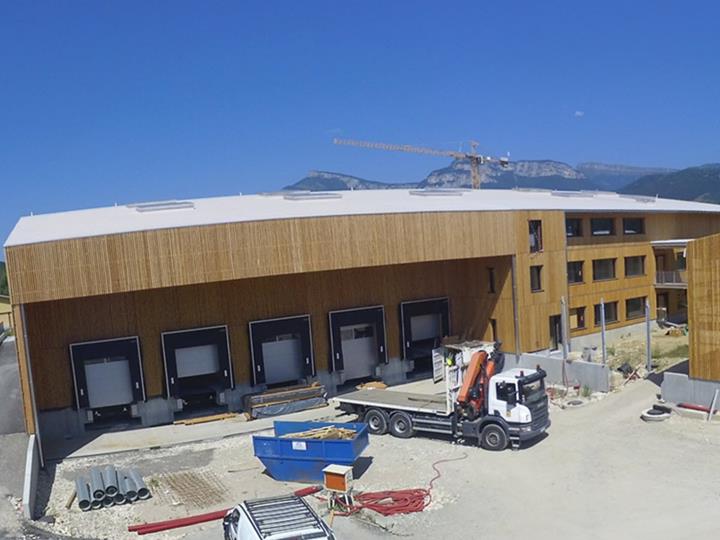

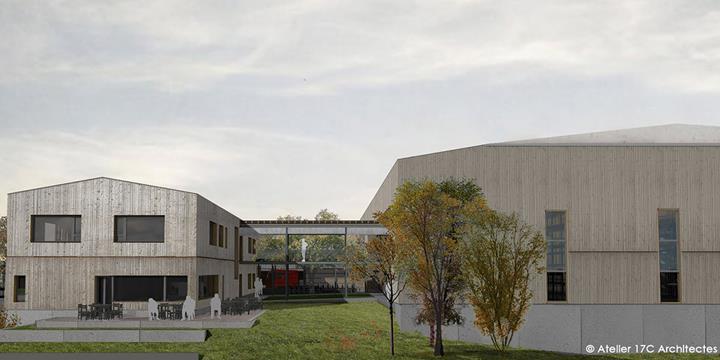

Construcción de la sede de ÖkoFEN, Saint Baldoph, Francia
Proyecto de cliente
Con el fin de satisfacer la creciente demanda y de sus números de personal, la empresa OköFEN, especializada en calderas de pellets de madera, realizó la construcción de un nuevo local para su sede en Francia. Este proyecto se basa en un enfoque ambiental presentando una estructura hecha completamente de madera francesa, un aislamiento de base biológica en relleno de celulosa que se suma a un importante suministro de luz natural gracias a sus múltiples huecos.
| Inversor | ÖkoFEN Real Estate |
| Arquitecto: | Atelier 17C Architectes |
| Oficina de ingeniería |
CBS-CBT |
| Carpintero | Lifteam |
Parámetros del modelo
Modelo
Proceso de diseño

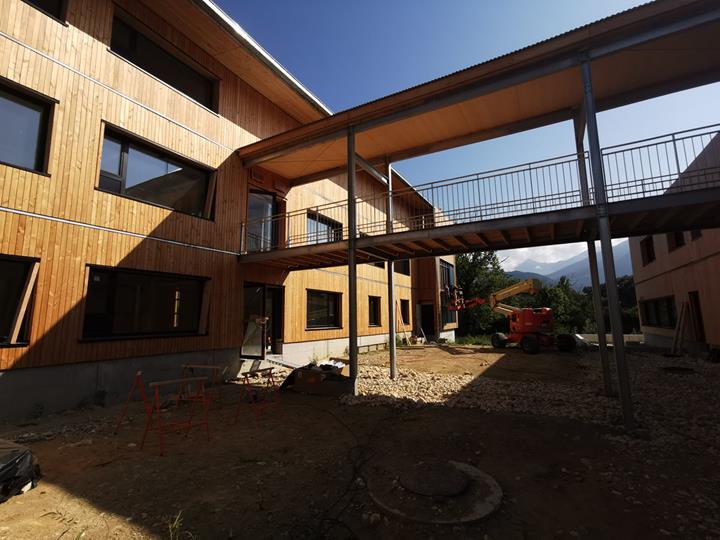

Este proyecto consta de 2 edificios que están conectados entre sí por una pasarela metálica.

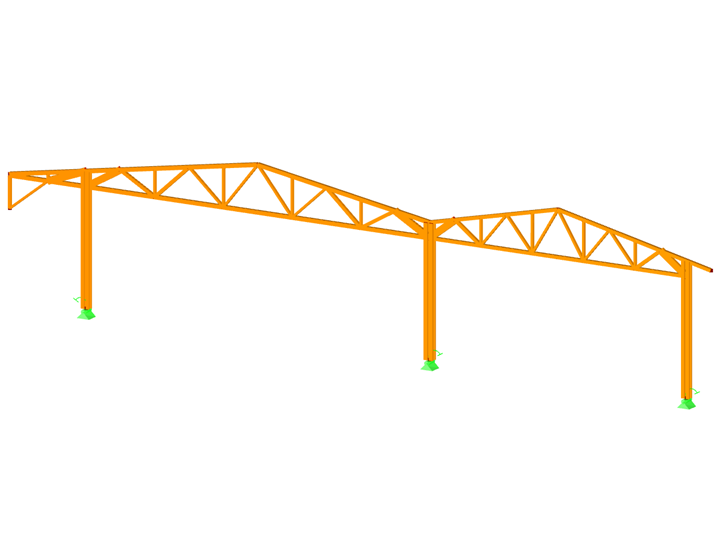

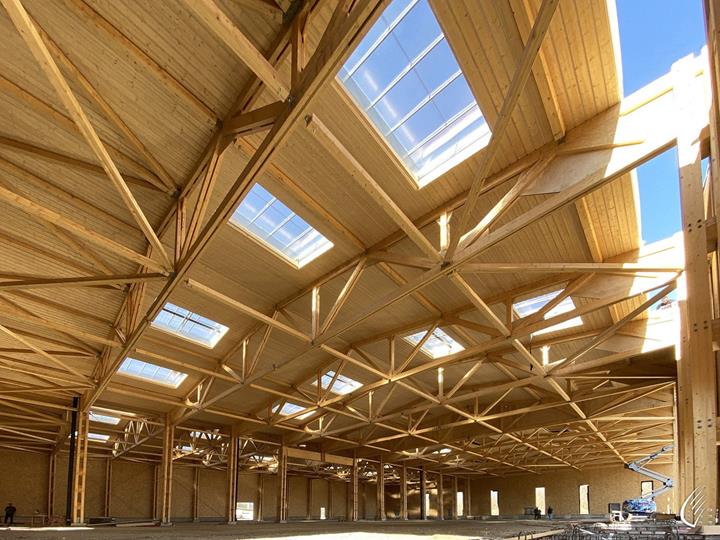

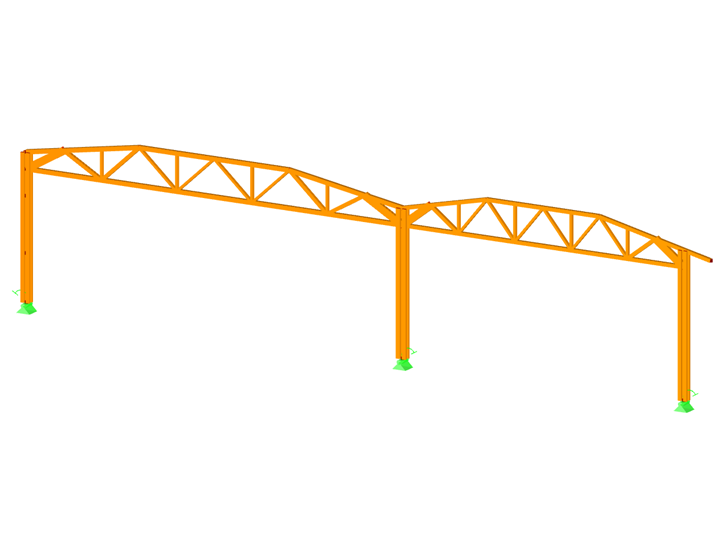

La primera parte consiste en un almacén de 46x62 m, compuesto por pórticos de celosía tipo Ariane © (madera maciza de 80 mm de ancho y uniones con cartela de madera contrachapada y clavos) con un alcance de 20 y 26 m con voladizos de 5,6 m. La estructura se apoya en cimentaciones hechas de montantes aislados, conectados por vigas de largueros prefabricadas, permitiendo la elevación desde el suelo de las fachadas de entramados de madera no portante.

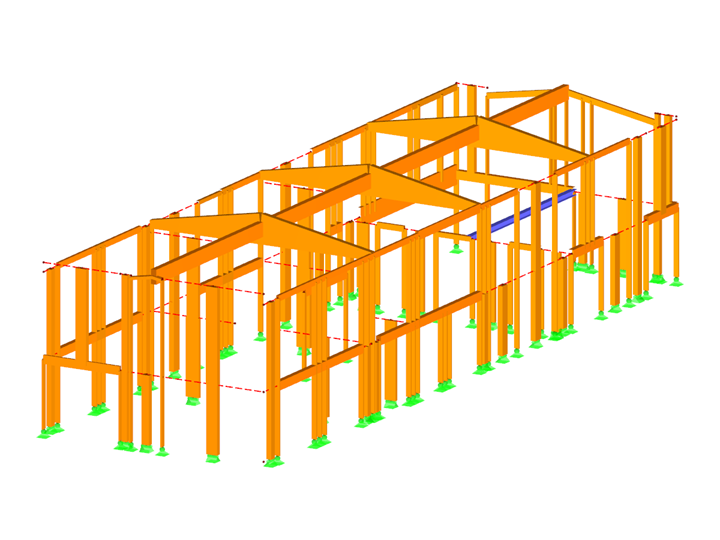

La segunda parte se compone de un edificio de oficinas que se extiende desde la planta baja hasta el primer piso de aproximadamente 10x30m compuesto por muros de entramados de madera y vigas en cajón de cubierta prefabricadas industrialmente con aislamiento de relleno de celulosa también hecho en fábrica. El entramado de madera se eleva sobre el terreno mediante cimentaciones hechas de vigas de largueros prefabricadas. Los pisos de las oficinas Sur están compuestos por losas O'Portune con un alcance de 10 m.
Todas las fachadas están cubiertas con revestimientos de madera natural.
Software de cálculo estructural
El diseño estructural de los 2 edificios se realizó mediante el software RFEM. El edificio está ubicado en una región sísmica de magnitud 4, lo que implicó las verificaciones de diseño bajo cargas sísmicas generadas con el módulo adicional RF-DYNAM Pro.
Toda la estructura de madera del área del almacén se verificó en el módulo adicional RF-TIMBER Pro según el Eurocódigo 5.

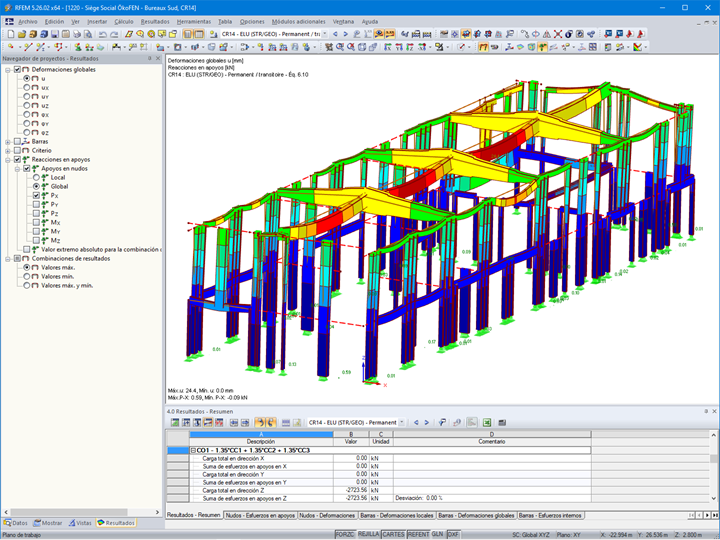

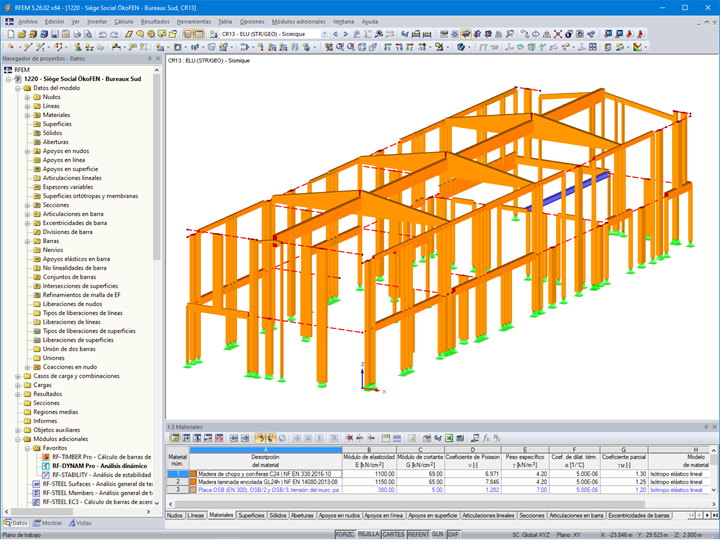

El modelado de la parte de oficinas fue especialmente necesario para el dimensionamiento de los muros sometidos a cargas sísmicas. Para generar este modelado, los muros de entramado de madera se convirtieron en barras equivalentes reproduciendo la rigidez de un muro. Este enfoque permitió la evaluación de los esfuerzos transmitidos dentro de cada muro, justificando así el arriostramiento del edificio.
La pasarela de acero también se modeló en RFEM y el cálculo de las barras se realizó gracias al módulo adicional RF-STEEL EC3.
Ubicación del proyecto
Palabras clave
Estructura de madera RFEM RF-TIMBER Pro RF-DYNAM Pro RF-STEEL EC3
