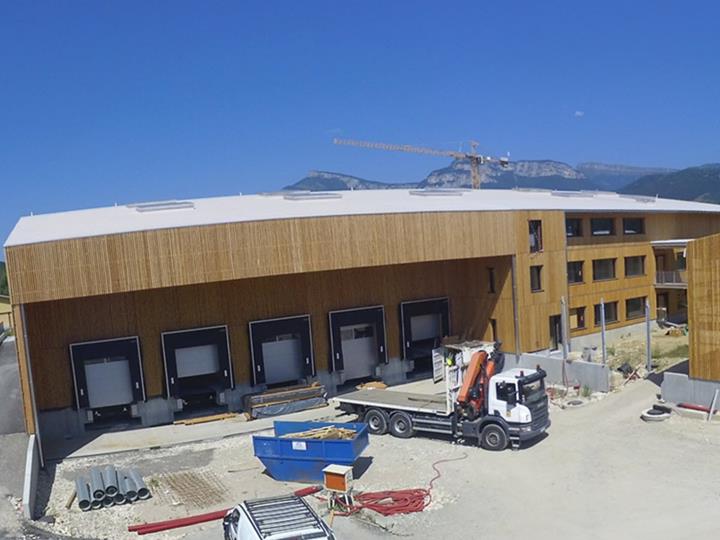

Bau des ÖkoFEN-Hauptsitzes, Saint Baldoph, Frankreich

Realisiert mit Dlubal Software

  • Kundenprojekt

Kundenprojekt

Dieser Beitrag wurde von Google Translator übersetzt

Originaltext ansehen

Um der steigenden Nachfrage und dem Personalzuwachs gerecht zu werden, entschied sich die auf Pelletheizungen spezialisierte Firma OköFEN für einen Neubau für ihren französischen Hauptsitz. Das Projekt ist vom Umweltschutzgedanken geprägt, was sich dadurch zeigt, dass das Gebäude vollständig aus französischem Holz besteht, eine biobasierte Isolierung aus Zellstoffwatte gewählt wurde und viel natürliches Licht durch die zahlreichen Fenster hereingelassen wird.

Auftraggeber ÖkoFEN Immobilier
Architekt Atelier 17C Architectes
Ingenieurbüro CBS-CBT
Zimmerei Lifteam

Modellparameter

Modell

Bemessung

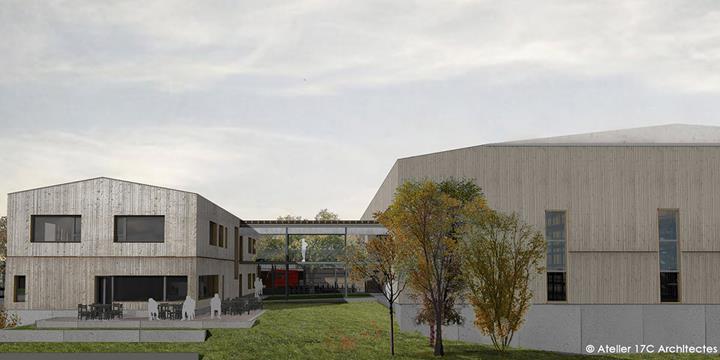

Das Projekt besteht aus zwei Gebäuden, die durch einen Metallsteg miteinander verbunden sind.

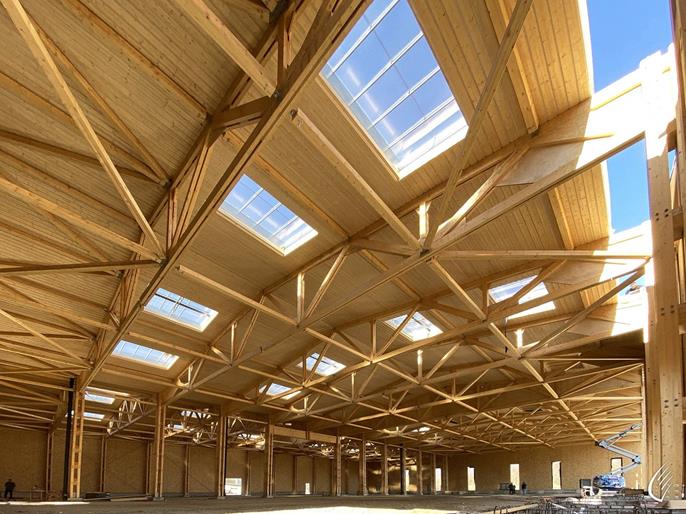

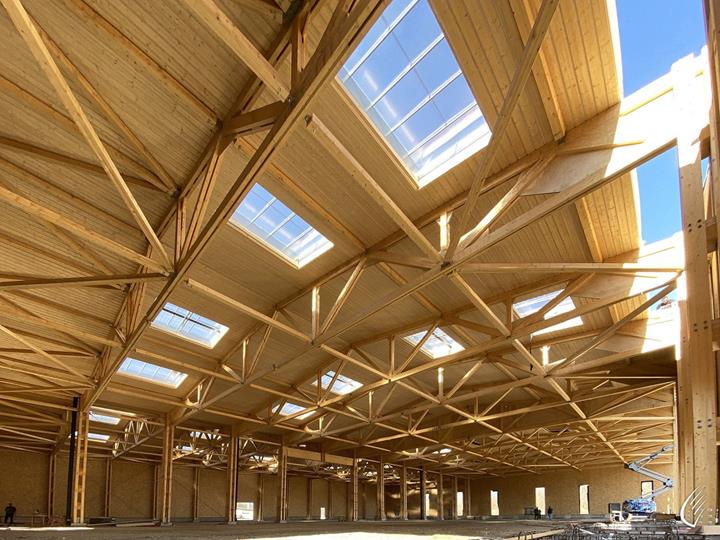

Das erste Gebäude ist eine 46 x 62 m große Lagerhalle aus Fachwerkrahmen des Typs Ariane© (80 mm breites Vollholz und Verbindung mit Sperrholzknagge und Nägel) mit einer Spannweite von 20 und 26 m und einem Überhang von 5,6 m. Die Konstruktion ruht auf Fundamenten aus isolierten Stützen, die durch vorgefertigte Träger miteinander verbunden sind, wodurch die Geländehöhe der nichttragenden Holzrahmenfassaden ermöglicht wird.

Das zweite Gebäude ist ein zweistöckiges Bürogebäude von ca. 10x30m aus werkseitig vorgefertigten Holzrahmenwänden und Dachkästen mit ebenfalls im Werk eingeblasener Dämmung aus Zellstoffwatte. Der Holzrahmen wird vom Boden über Fundamente aus vorgefertigten Trägern abgehoben. Die Geschosse der Südbüros bestehen aus O'Portune-Platten mit einer Spannweite von 10 m.

Alle Fassaden sind mit Naturholz verkleidet.

Berechnungssoftware

Die Bemessung der zwei Gebäude wurde mit RFEM durchgeführt. Das Projekt befindet sich in der Erdbebenzone 4, wodurch eine Bemessung unter generierten Erdbebenlasten mit dem Zusatzmodul RF-DYNAM Pro erforderlich war.

Die gesamte Holzkonstruktion der Lagerhalle wurde im Modul RF-HOLZ Pro nach Eurocode 5 bemessen.

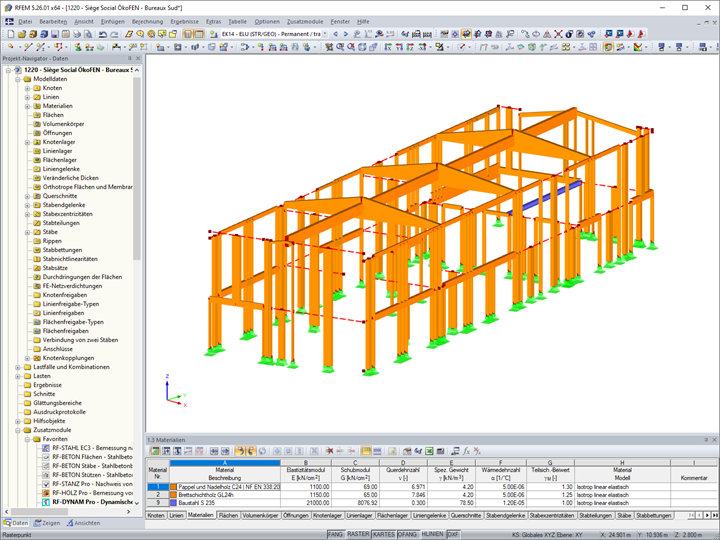

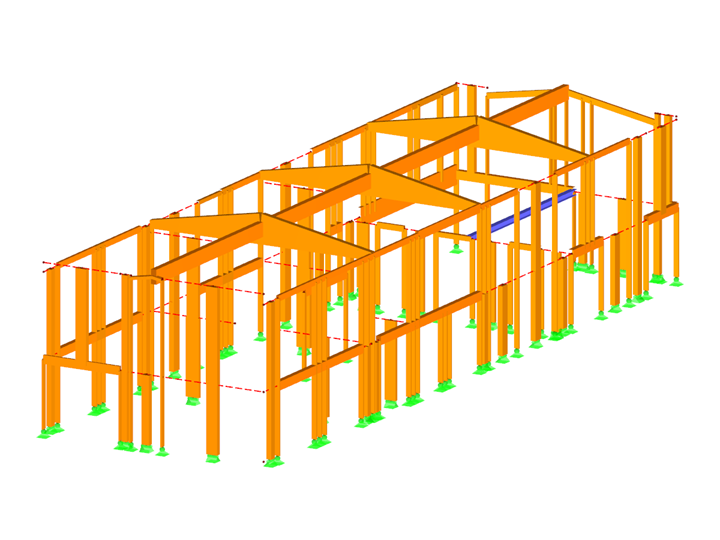

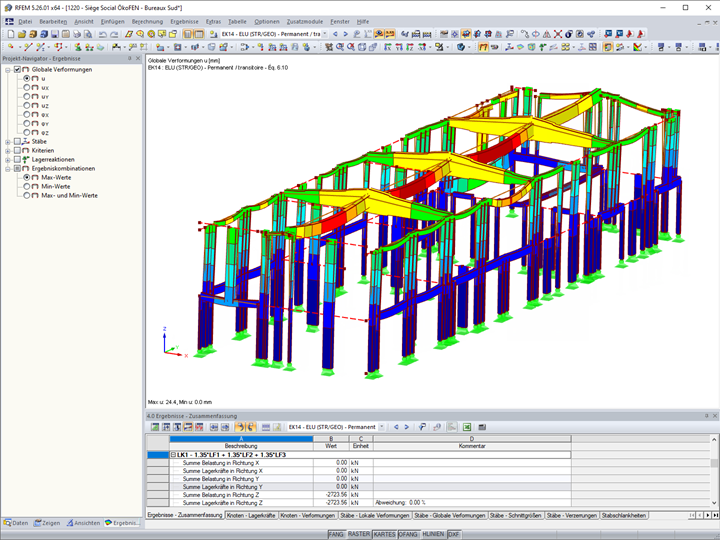

Die Modellierung des Bürogebäudes war insbesondere für die Bemessung der Wände unter Erdbebenlasten erforderlich. Um diese Modellierung zu ermöglichen, wurden die Holzrahmenwände in Ersatzstäbe umgewandelt, die die Steifigkeit einer Wand abbilden. Dies ermöglichte es, die in jeder Wand übertragenen Kräfte zu bemessen und so die Aussteifung des Gebäudes nachzuweisen.

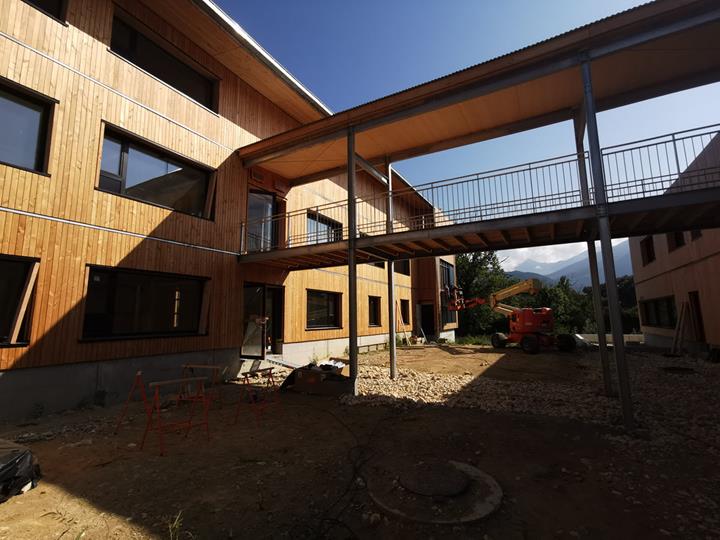

Der Metallsteg wurde ebenfalls mit RFEM modelliert und die Stabbemessungen mit dem Modul RF-STAHL EC3 durchgeführt.

Projekt-Standort

73190 Saint-Baldoph
Frankreich

Schlüsselwörter

Holzbau RFEM RF-HOLZ Pro RF-DYNAM Pro RF-/STAHL EC3
