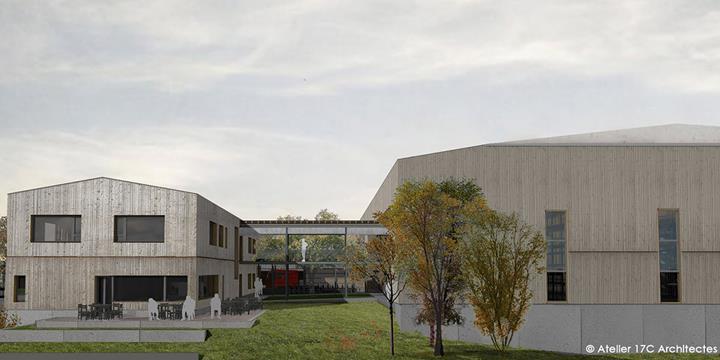

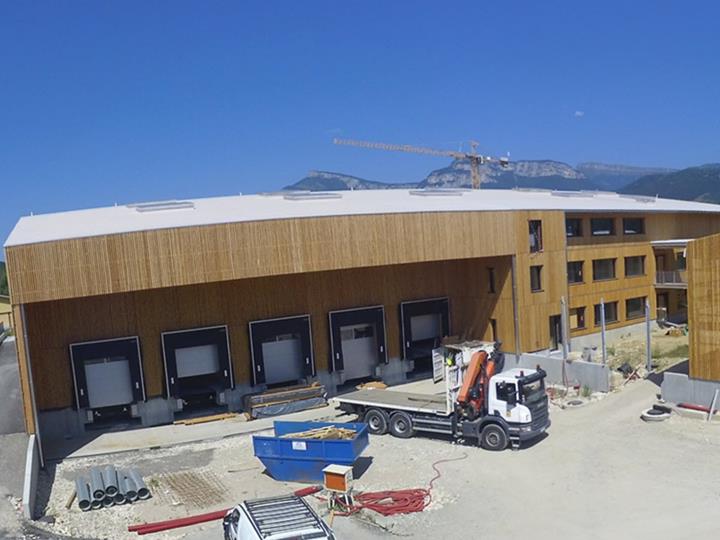

Stavba centrály společnosti ÖkoFEN, Saint Baldoph, Francie
Projekt zákazníka
Vzhledem k rostoucí poptávce i počtu zaměstnanců se společnost OköFEN, která se specializuje na kotle na dřevěné pelety, rozhodla vybudovat novou francouzskou centrálu. Projekt se vyznačuje ekologickým přístupem, což se odráží v použití výhradně francouzského dřeva, bio izolace z buničité vaty a ve výrazném přísunu přirozeného světla do budovy mnoha okny.
| Investor | ÖkoFEN Immobilier |
| Architektonický návrh | Atelier 17C Architectes |
| Statický výpočet |
CBS-CBT |
| Tesařské práce | Lifteam |
Parametry modelu
Model
Posouzení

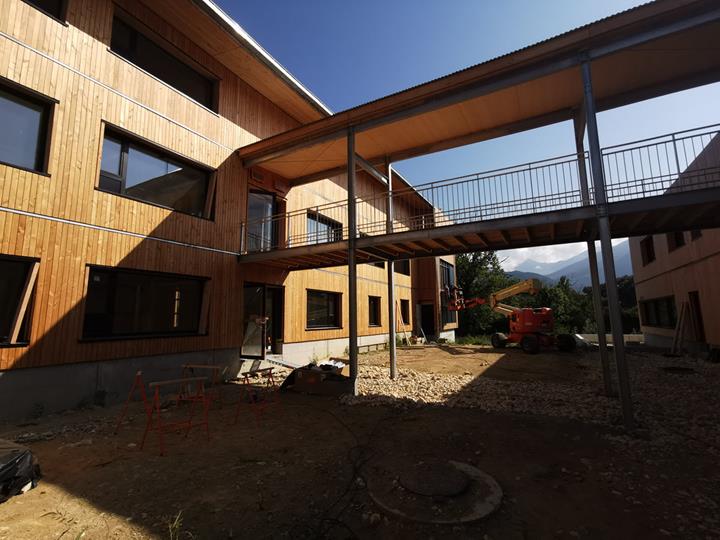

Tento projekt zahrnuje dvě budovy, které navzájem spojuje kovová lávka.

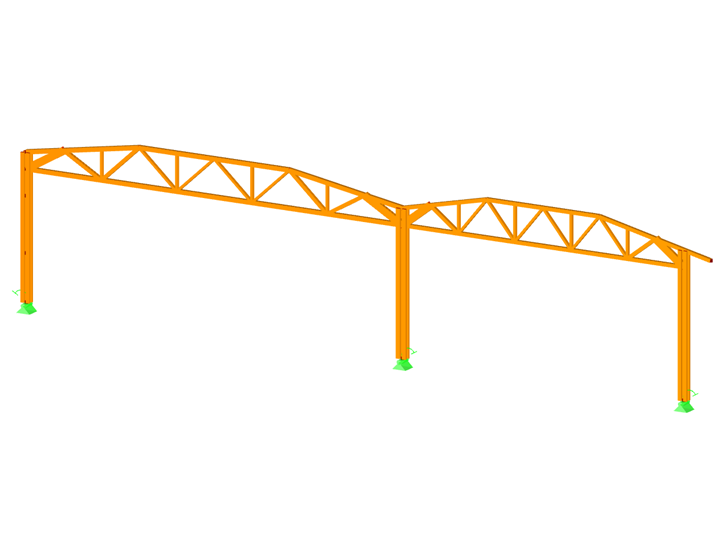

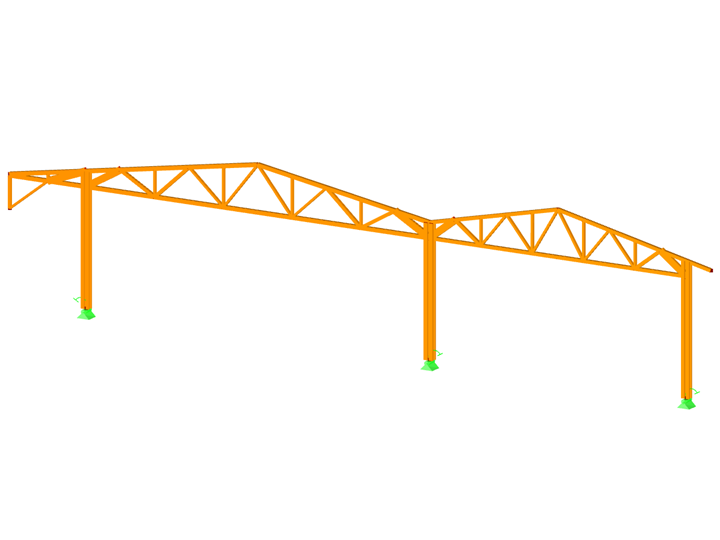

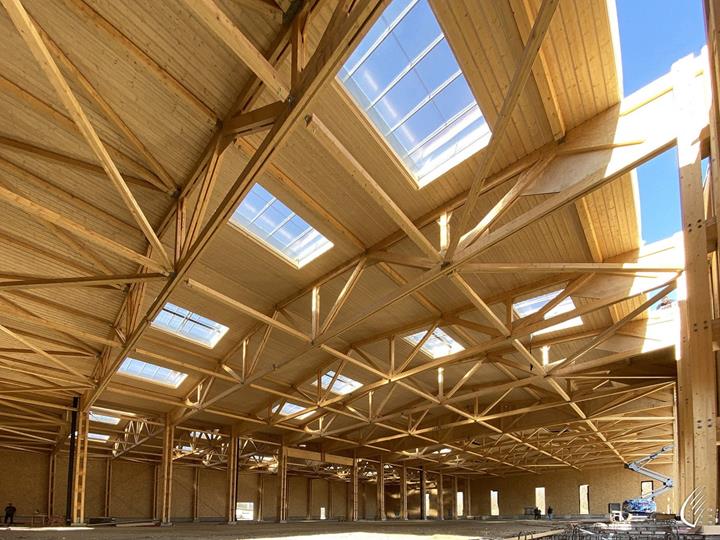

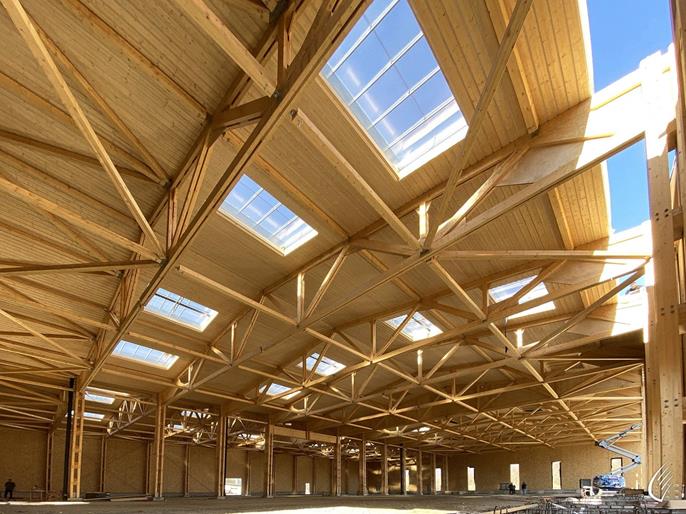

První budovu představuje skladištní hala o rozměrech 46 x 62 m z příhradových rámů typu Ariane© (masivní dřevo o šířce 80 mm a se spoji příložkami z překližky a s hřebíky) s rozpětím 20 a 26 m a převisem 5,6 m. Konstrukce je založena na izolovaných sloupech, které jsou spojeny prefabrikovanými nosníky, což umožnilo umístit na úrovni terénu nenosné fasády z dřevěných rámů.

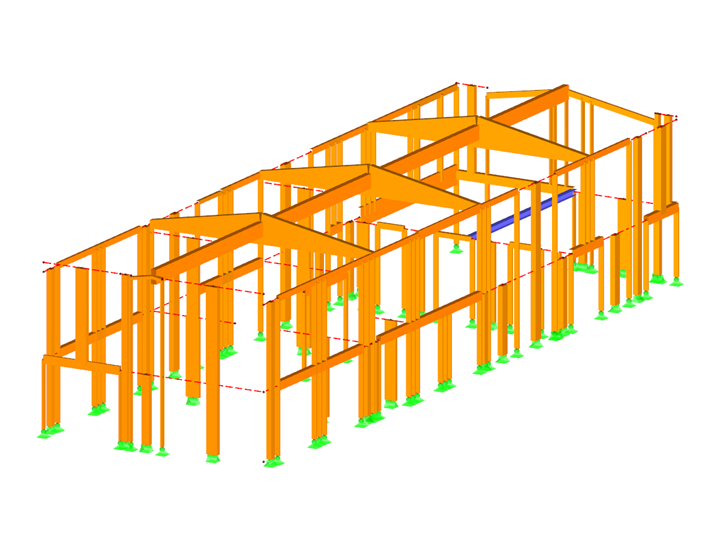

Druhou budovou je dvoupodlažní kancelářská budova o rozměrech cca 10 x 30 m z prefabrikovaných dřevěných rámových stěn a střešních bloků s foukanou izolací z buničité vaty, rovněž připravených ve výrobním závodě. Dřevěný rám spočívá na základech z prefabrikovaných nosníků. Podlažní desky jižních kanceláří jsou vyrobeny z desek O' Portune s rozpětím 10 m.
Všechny fasády jsou obloženy přírodním dřevem.
Výpočetní software
Obě budovy byly posouzeny v programu RFEM. Stavba se nachází v seizmické oblasti 4, takže bylo třeba provést posouzení na seizmická zatížení vygenerovaná pomocí přídavného modulu RF-DYNAM Pro.
Celá dřevěná konstrukce skladištní haly byla ověřena v přídavném modulu RF-TIMBER Pro podle Eurokódu 5.

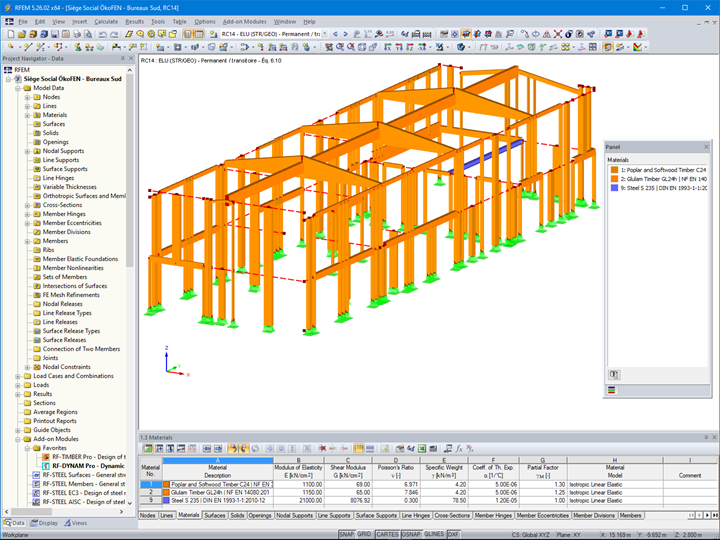

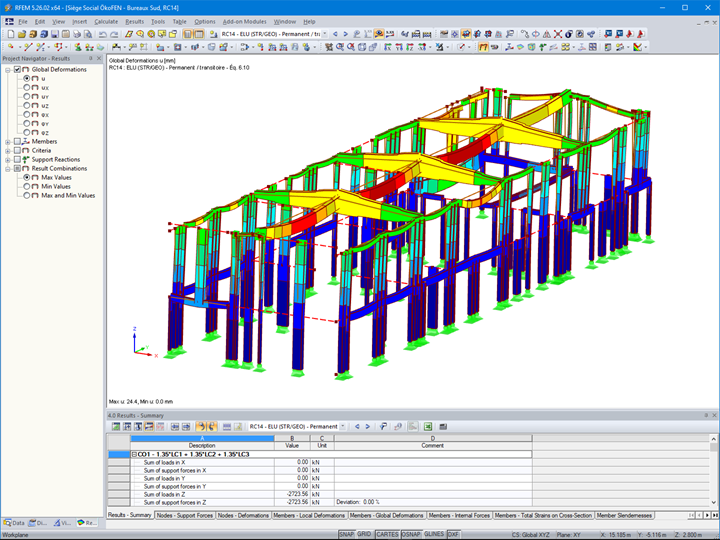

Kancelářskou budovu bylo nezbytné modelovat především pro posouzení stěn při seizmickém zatížení. Dřevěné rámové stěny byly pro toto modelování převedeny na náhradní pruty s tuhostí odpovídající tuhosti stěny. Tento postup umožnil vyhodnotit síly přenášené v každé stěně, a prokázat potřebu vyztužení budovy.
Ocelová lávka byla modelována také v programu RFEM a pruty posouzeny v přídavném modulu RF-STEEL EC3.
Umístění projektu
Klíčová slova
Dřevěné konstrukce RFEM RF-TIMBER Pro RF-DYNAM Pro RF-/STEEL EC3
