Construction du siège d’ÖkoFEN, Saint Baldoph, France

Calculé avec les logiciels de Dlubal

  • Projet client

Projet Client

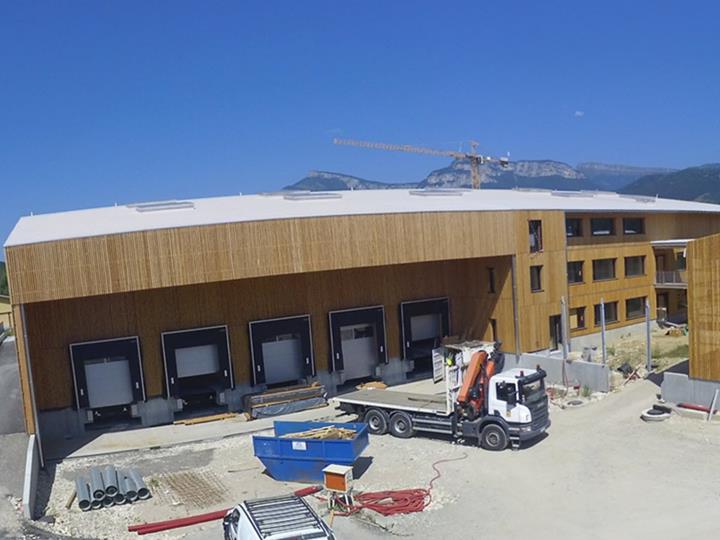

Pour pallier l’augmentation de la demande et de ses effectifs, l’entreprise OköFEN spécialiste de la chaudière à granulés bois, a décidé la construction de nouveaux locaux pour son siège social français. Le projet s’inscrit dans une démarche environnementale avec une structure entièrement réalisée en bois français, une isolation biosourcée en ouate de cellulose et un apport de lumière naturel important grâce aux nombreuses ouvertures.

Maître d'ouvrage ÖkoFEN Immobilier
Architecte Atelier 17C Architectes
Bureau d'études CBS-CBT
Charpentier Lifteam

Paramètres du modèle

Modèle

Conception

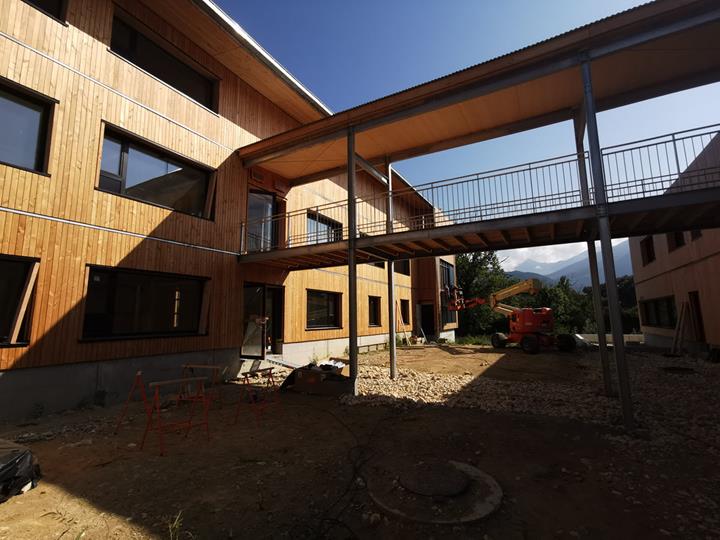

Le projet est constitué de 2 bâtiments, reliés entre eux par une passerelle métallique.

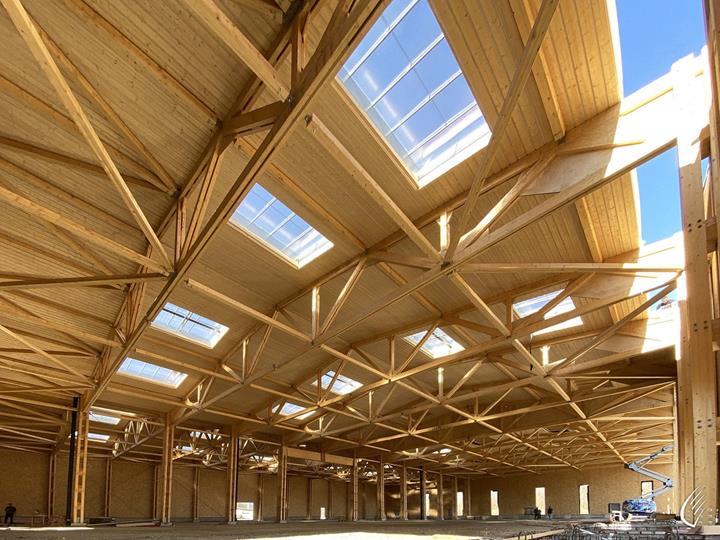

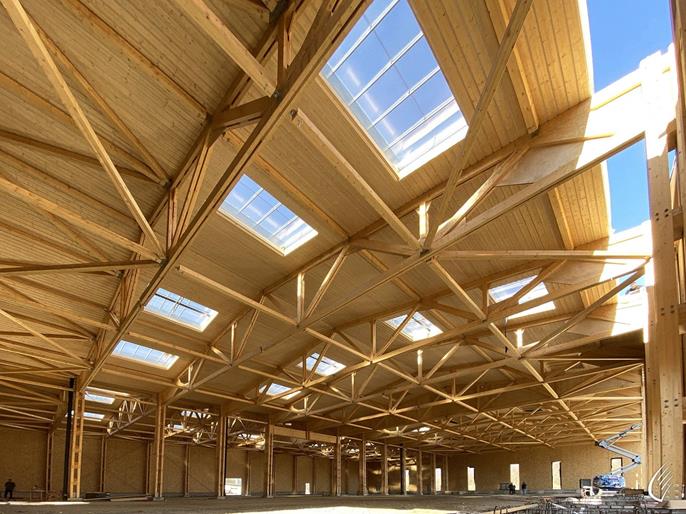

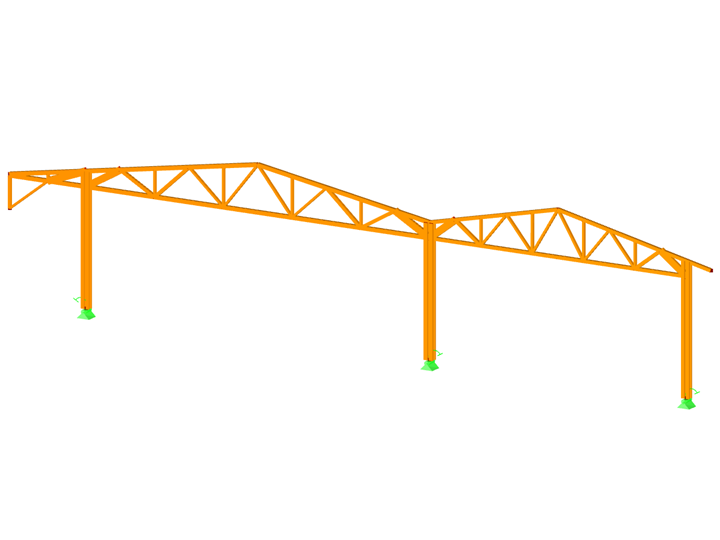

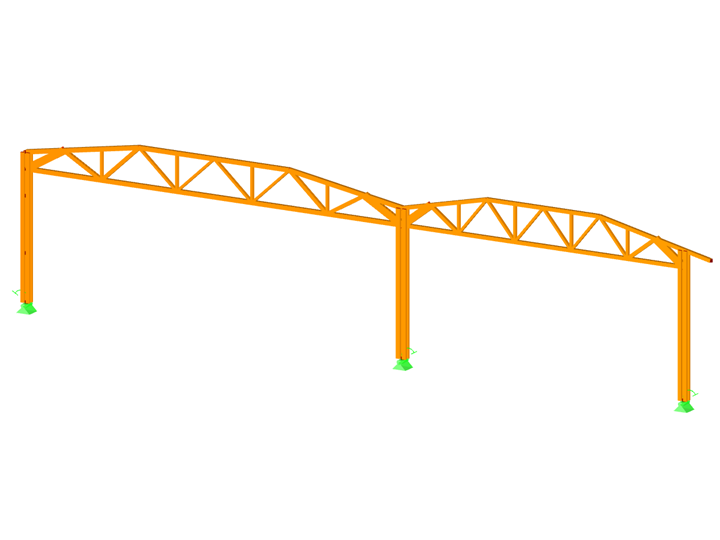

La première partie est un espace de stockage de dimensions 46x62m, réalisé en portiques treillis de type Ariane© (bois massifs de 80 mm de largeur et assemblage avec gousset contreplaqué et pointes) de 20 et 26 m de portée avec porte-à faux de 5,6 m. La structure repose sur des fondations en plots isolés, reliés par des longrines préfabriquées permettant la surélévation du sol des façades ossature bois non porteuse.

La deuxième partie est un bâtiment de bureaux en R+1 d’environ 10x30m réalisé en murs ossature bois et caissons de toitures préfabriqués en usine avec isolation en ouate de cellulose insufflée également en usine. L’ossature bois est surélevée du sol par des fondations réalisées en longrines préfabriquées. Les planchers des bureaux Sud sont en dalle O’Portune de 10m de portée.

L’ensemble des façades sont recouvertes d’un bardage bois naturel.

Outils de calcul nécessaires

L’étude de la structure des 2 bâtiments a été réalisé sur le logiciel RFEM. Le bâtiment est situé en zone sismique 4, ce qui a impliqué des vérifications sous charges sismiques générées avec le module RF-DYNAM Pro.

L'ensemble de la structure bois de la partie entrepôt a été vérifié dans le module RF-TIMBER Pro selon l'Eurocode 5.

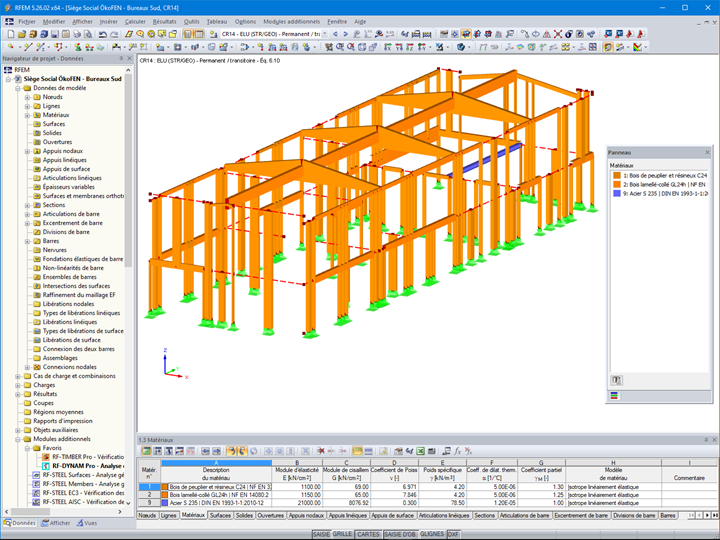

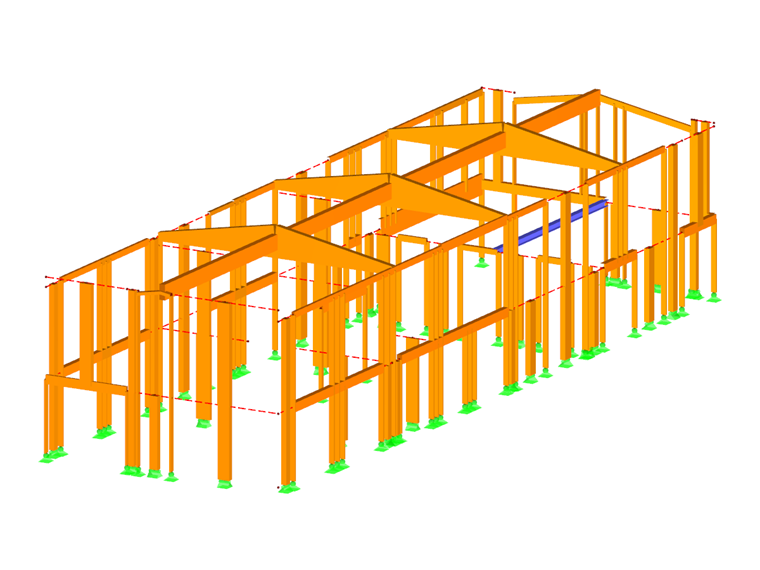

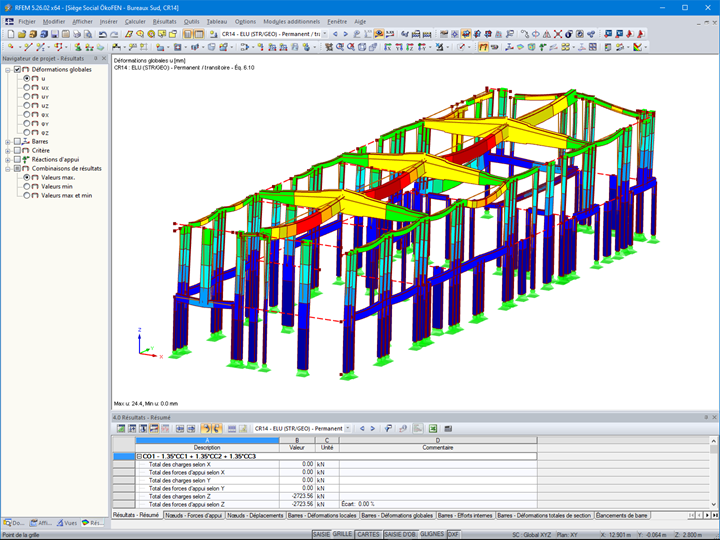

La modélisation de la partie bureaux a surtout été nécessaire pour le dimensionnement des murs sous charges sismiques. Pour rendre cette modélisation possible, les murs ossature bois ont été transformés en barres équivalentes reproduisant la rigidité d’un mur. Ceci a permis de vérifier les efforts transmis dans chaque mur et ainsi de justifier le contreventement du bâtiment.

La passerelle métallique a également été modélisée sur RFEM et les vérifications des barres ont été faites avec le module RF-STEEL EC3.

Adresse du projet

73190 Saint-Baldoph
France

Mots-clés

Structure en bois RFEM RF-TIMBER Pro RF-DYNAM Pro RF-STEEL EC3
