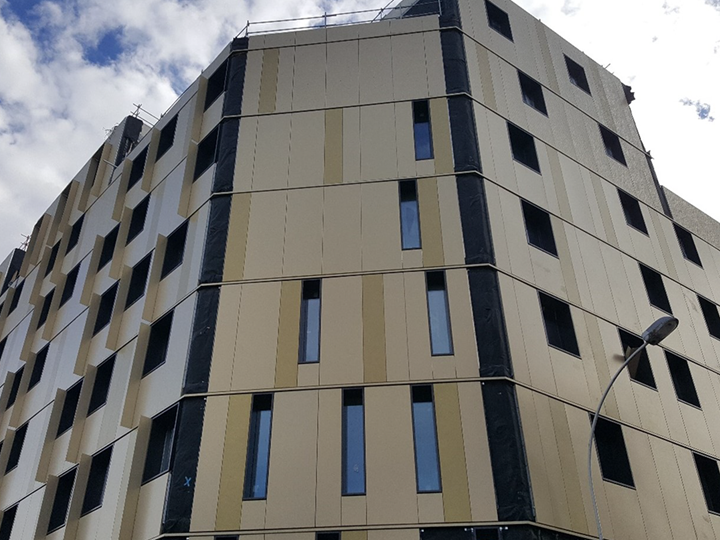

Строительство здания отеля Jo&Joe в Жантийи, Франция

Спроектировано с применением Dlubal Software

  • Проект заказчика

Проект заказчика

Этот проект представляет собой серьезную техническую задачу для компании Le Bras Frères, обновлённый коллектив которой олицетворяет собой внутреннюю смену поколений, характеризующуюся значительным желанием повысить свою квалификацию и производительность за счет новых инвестиций (приобретение станка размером K2i, расширение производственных мощностей и т.д.).

Инвестор ACCOR
Архитектор Jean-Paul Viguier и партнеры
Проектная фирма Le Bras Frères
Деревянная конструкция и фасад Le Bras Frères

Параметры модели

Модель

Расчёт

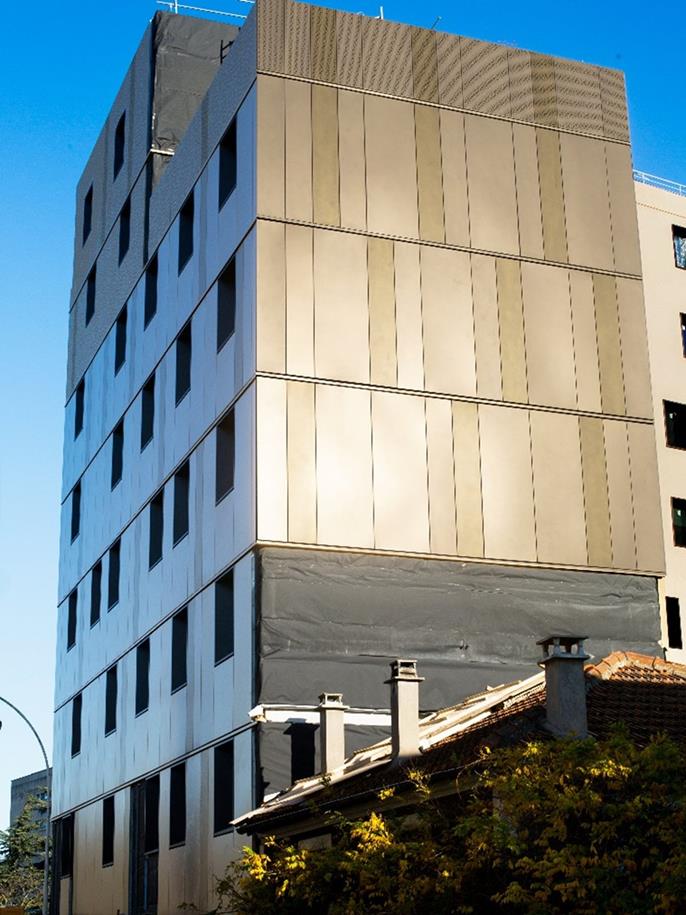

Этот проект был реализован от имени группы отелей ACCOR HOTELS, он заключался в строительстве здания отеля JO &JOE, расположенного в городе Жантийи в южном предместье Парижа, Франция.

Этот строительный проект характеризуется следующим:

- подвальный этаж полностью из железобетона
- цокольный этаж из железобетона
- cо второго по восьмой этажи с деревянным контуром и железобетонными сердечниками

Конструкция деревянного каркаса включает в себя следующие элементы:

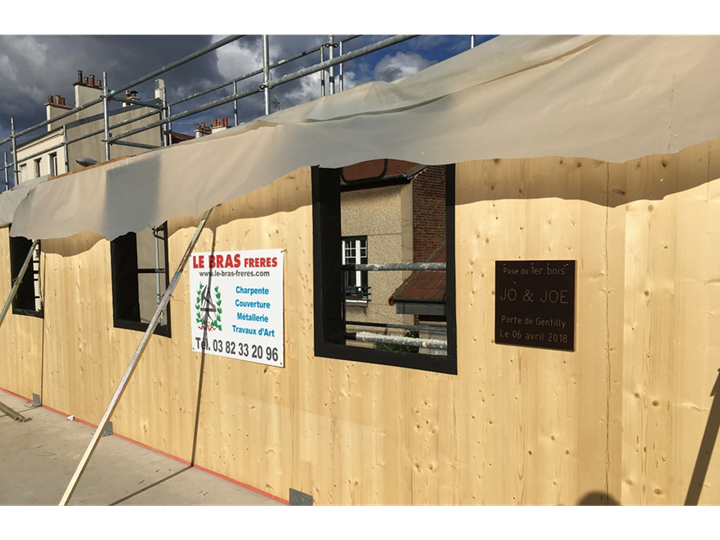

- панели CLT, формирующие фасад
- панели CLT, формирующие внутренние стены
- деревянные колонны LC
- опорные колонны LVL
- деревянные балки и перемычки LC
- стальные балки
- металлические уголки, обрамляющие отверстия

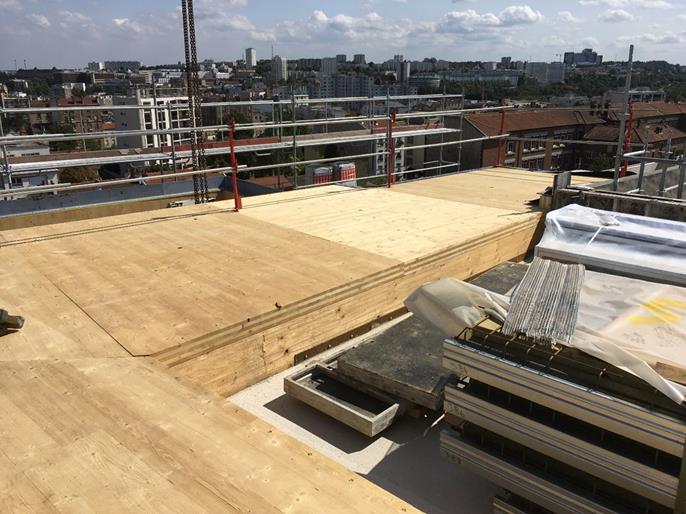

- панели CLT, формирующие перекрытия
- перекрытие COFRADAL
- различные достижения

Фасады покрыты металлической облицовкой лоткового типа из тонкого листового металла. Применение распорок из металлических уголков, механически прикрепленных к пластинам или опорам оболочки, позволяет регулировать их в трех измерениях.

Рейки крепятся к металлическим рельсам, а теплоизоляция обеспечивается механически с помощью распорок.

Расчётная программа

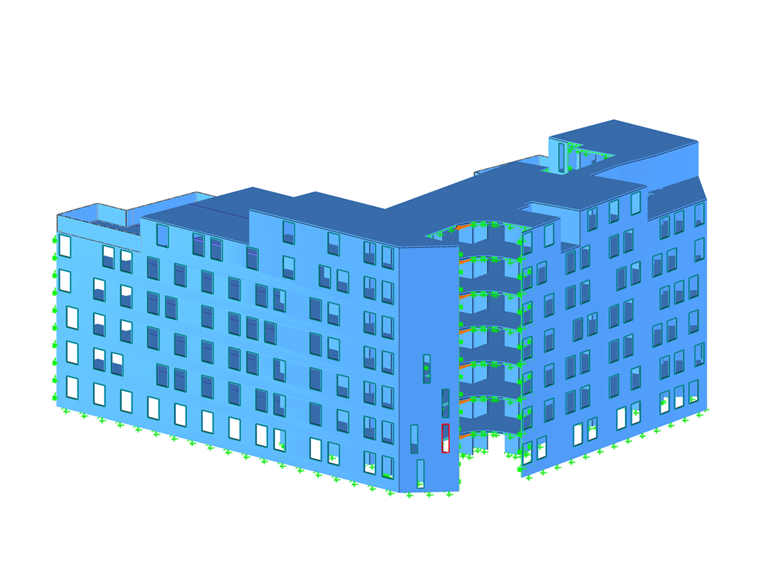

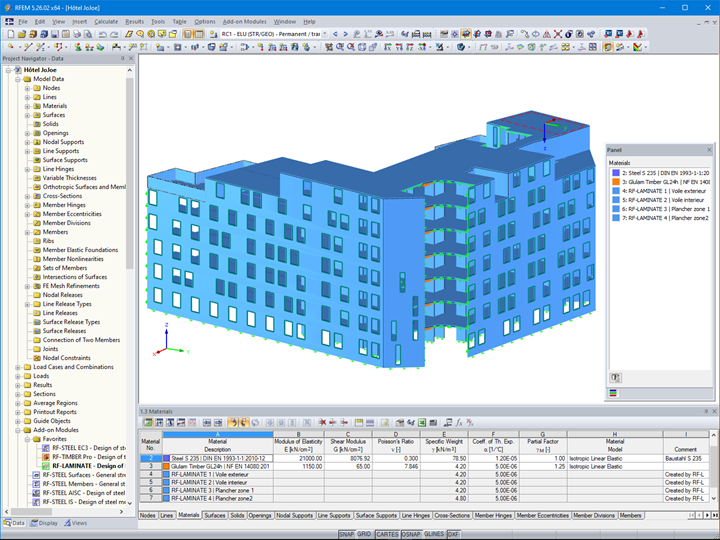

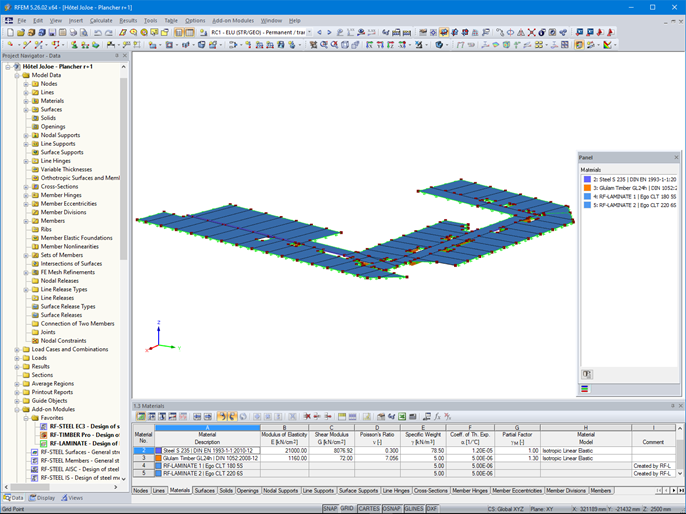

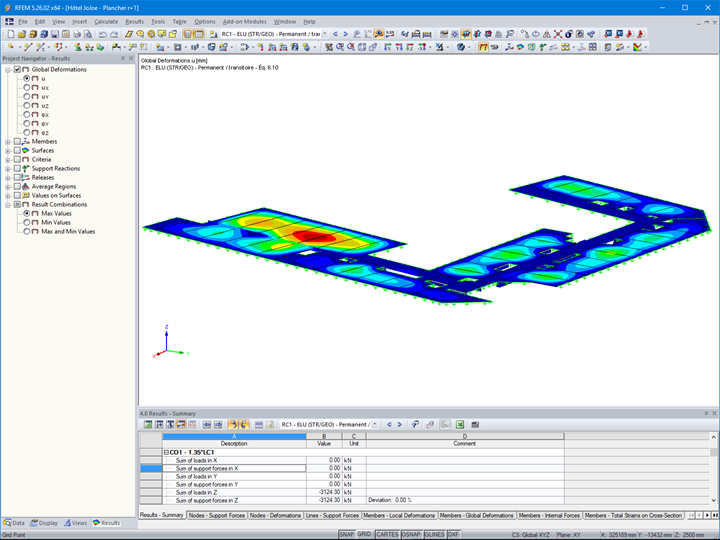

Для снижения нагрузок на оболочку (железобетонные сердечники и стены) была создана 3D модель деревянной конструкции и стальных балок. Остальная часть анализа была сосредоточена на расчётной проверке перекрытий из CLT. Задание слоистой структуры панелей CLT от производителя Egoin, а также расчёт панелей были выполнены в модуле RF-LAMINATE, который объединяет широкий спектр поставщиков панелей CLT.

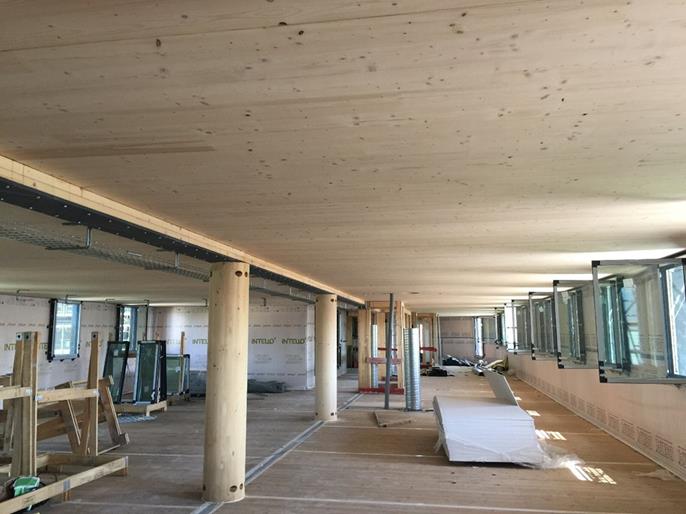

Каждое перекрытие опирается по краям на стены из CLT. Перекрытия в общественных помещениях отеля опираются на деревянные и стальные балки. Расчёты деревянных балок на прочность и огнестойкость выполнялись в модуле RF-TIMBER Pro по норме Еврокод 5. Стальные балки были рассчитаны по тому же принципу в модуле RF-STEEL EC3 в соответствии с нормой Еврокод 3.

Расположение проекта

89-93 avenue Paul Vaillant Couturier
94250 Жантийи
Франция

Ключевые слова

Деревянная конструкция RFEM RF-LAMINATE RF-TIMBER Pro RF-STEEL EC3
