Budynek hotelu Jo & Joe w Gentilly we Francji

Projekt ten stanowił duże wyzwanie techniczne dla firmy Le Bras Frères. Pracownicy firmy to młody zespół, skoncentrowany na nabywaniu nowych umiejętności i zwiększaniu wydajności, także poprzez nowe inwestycje (zakup maszyny do obróbki CNC typu K2i, rozbudowa zakładów produkcyjnych itp.)

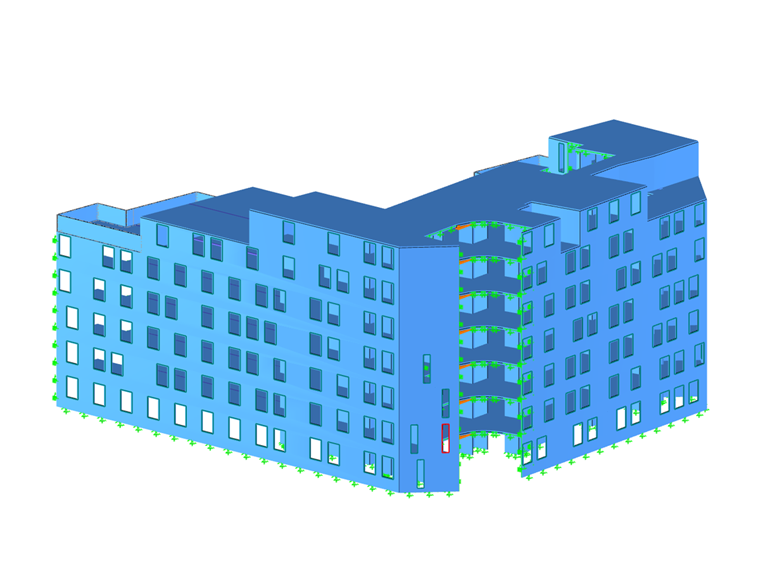

Model konstrukcji drewnianej hotelu Jo & Joe

718x

Drewniany budynek hotelu

Obliczenia

Projekt został zrealizowany na zlecenie grupy hotelowej ACCOR HOTELS. Obejmuje on budowę hotelu JO & JOE zlokalizowanego w Gentilly, w południowej części Paryża.

Projekt budowlany zawiera:

- Piwnicę wykonaną w całości z betonu
- Parter wykonany z betonu
- Kondygnacje od R+1 do R+7 – konstrukcja osłonowa z drewna, rdzenie betonowe

Drewniana konstrukcja ramowa obejmuje następujące elementy:

- Ściany fasady z płyt CLT
- Ściany wewnętrzne z płyt CLT
- Słupy drewniane z drewna LC
- Słupy nośne z drewna LVL
- Drewniane belki i nadproża z drewna LC
- Belki stalowe
- Metalowe kątowniki wokół otworów
- Podłogi z płyt CLT
- Podłoga COFRADAL
- Ouvrages divers

Elewacje są pokryte cienką okładziną kasetonową z blachy. Dzięki zastosowaniu przekładek składających się z metalowych kątowników, mocowanych mechanicznie do płyt i podpór konstrukcyjnych, możliwa jest regulacja zamocowania w trzech wymiarach.

Płyty przykręcone są do metalowych szyn, a izolacja termiczna zapewniona jest mechanicznie dzięki przekładkom.

Oprogramowanie do analizy statyczno-wytrzymałościowej

Aby bardziej realistycznie odwzorować obciążenia na powłoki (rdzenie betonowe i ściany) wygenerowano model 3D konstrukcji drewnianej i belek stalowych. Pozostała część analizy skupiła się na kontroli obliczeń stropów z drewna klejonego warstwowo. Opisanie struktury warstwowej płyt CLT firmy Egoin oraz wymiarowanie płyt zostało wykonane w module RF-LAMINATE, zawierającym katalog dostawców płyt CLT.

Strop na każdym poziomie jest podparty na krawędziach przez ściany z CLT. Stropy w pomieszczeniach ogólnodostępnych są podparte drewnianymi i stalowymi belkami. Wymiarowanie belek drewnianych oraz sprawdzenie ich odporności ogniowej przeprowadzono za pomocą modułu RF-TIMBER Pro zgodnie z Eurokodem 5. Belki stalowe zostały zaprojektowane zgodnie z tą samą zasadą w oparciu o Eurokod 3, w module RF-STEEL EC3.

Miejsce

89-93 avenue Paul Vaillant Couturier

94250 Gentilly

Francja

Klient	ACCOR group.accor.com
Architekt	Jean-Paul Viguier and Associates viguier.com
Inżynieria konstrukcyjna	Le Bras Frères le-bras-freres.fr
Konstrukcja drewniana i fasada	Le Bras Frères le-bras-freres.fr

Specyfikacja projektu

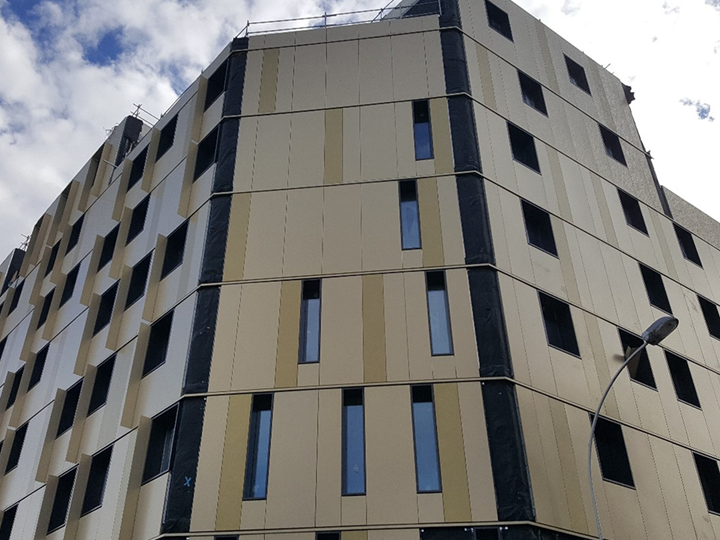

Construction d'un hôtel Jo&Joe, à Gentilly, France (© Le Bras Frères)

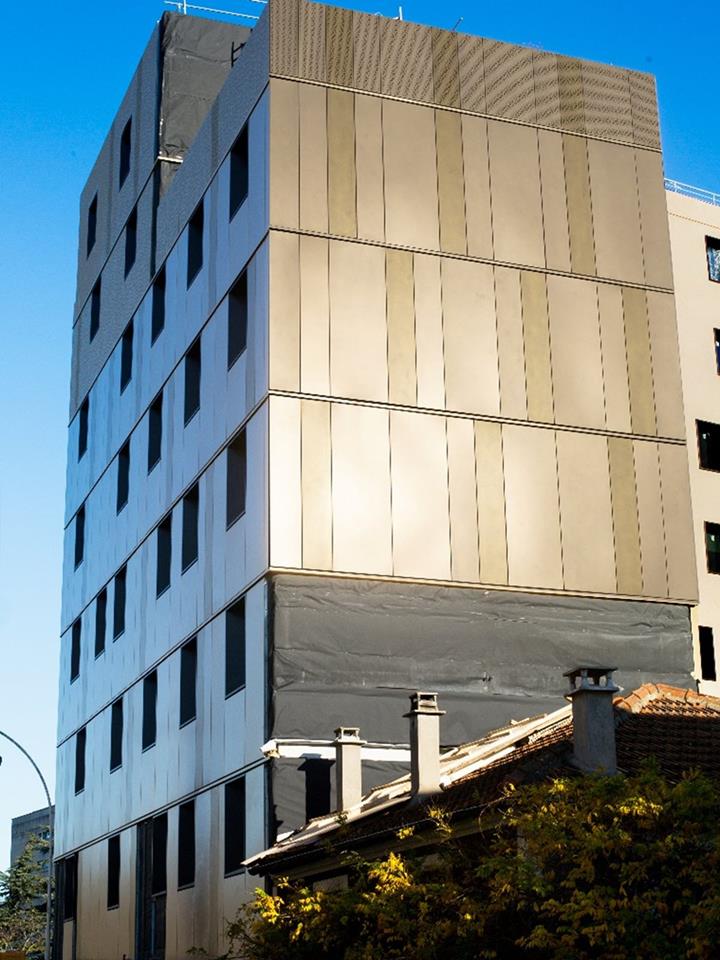

Widok budynku hotelu Jo & Joe w Gentilly, Francja (© Le Bras Frères)

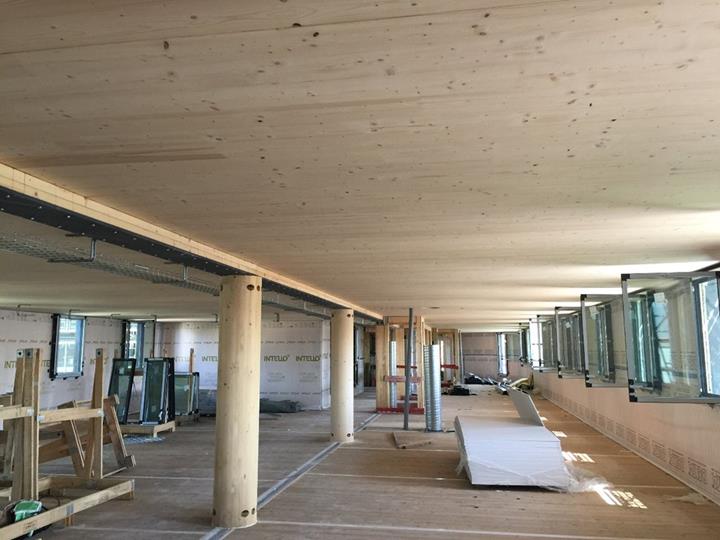

Perspektywa wewnętrzna pojedynczej kondygnacji budynku hotelu Jo & Joe w Gentilly, Francja (© Le Bras Frères)

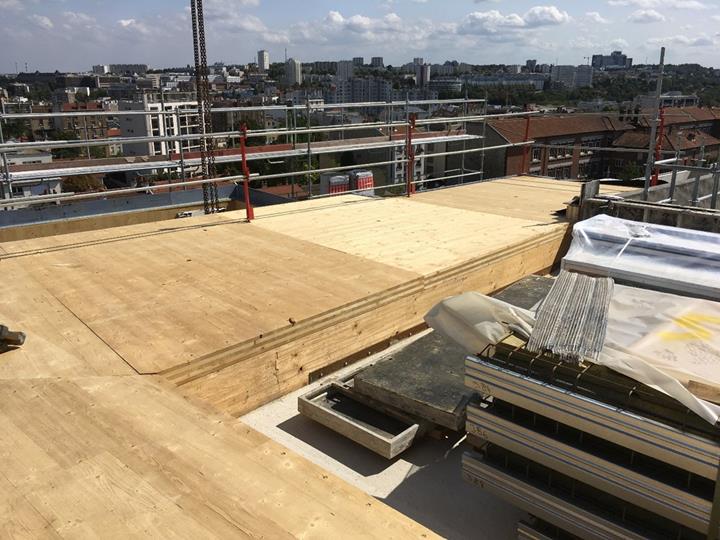

Détails des planchers en CLT de l'hôtel Jo&Joe, à Gentilly, France (© Le Bras Frères)

Szczegółowa perspektywa podłóg z drewna klejonego warstwowo w hotelu Jo & Joe Buiding w Gentilly, Francja (© Le Bras Frères)

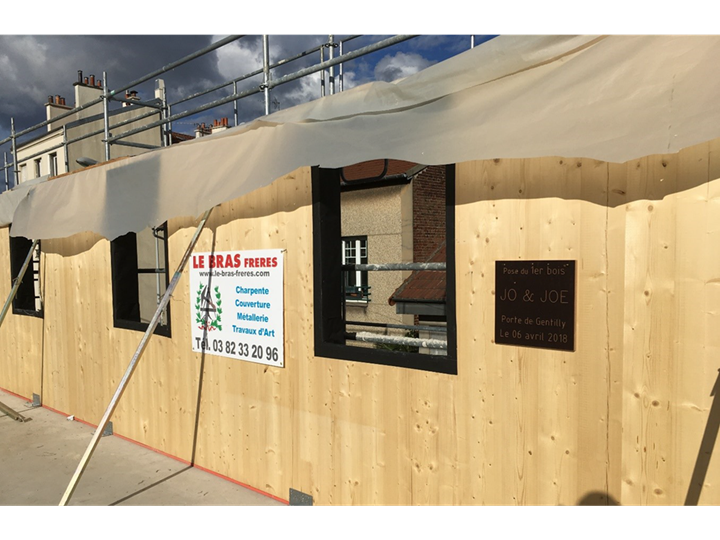

Voiles en CLT avec ouvertures de l'hôtel Jo&Joe, à Gentilly, France (© Le Bras Frères)

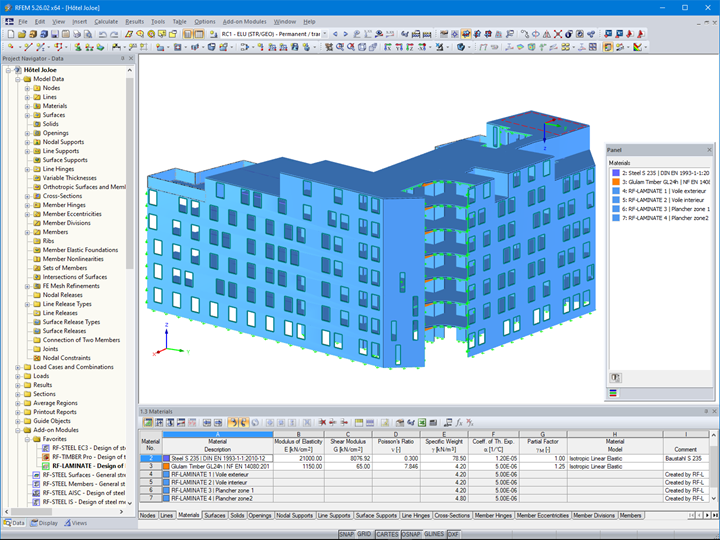

Model 3D konstrukcji drewnianej hotelu ' w programie RFEM

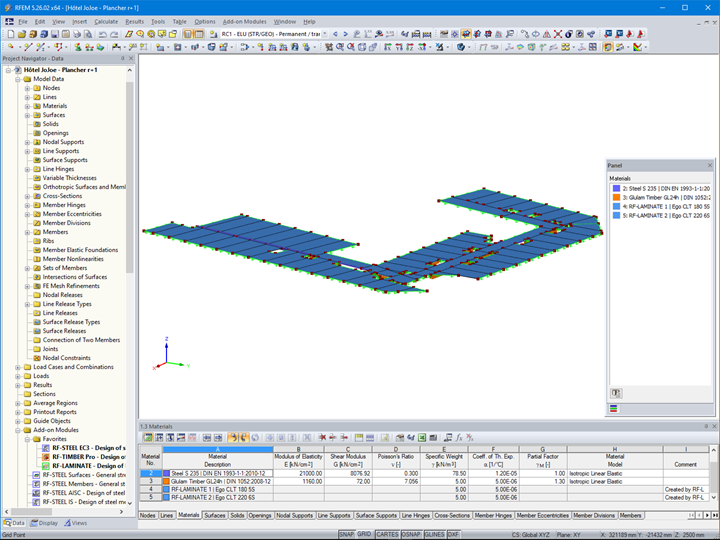

Modèle de structure d'un étage de plancher en bois de l'hôtel dans RFEM

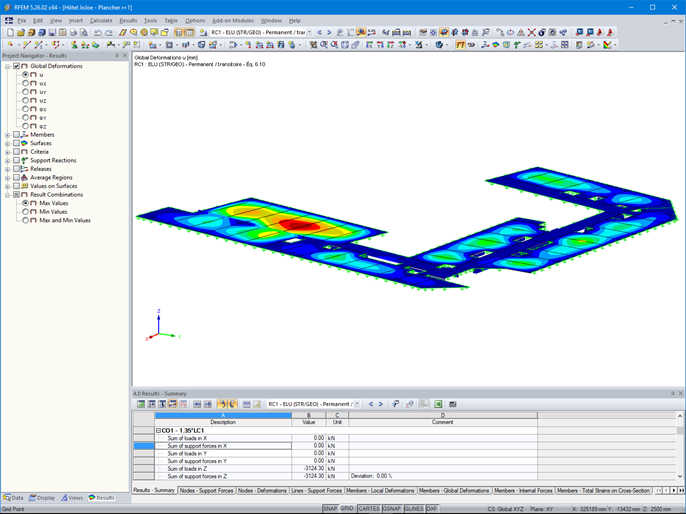

Animation de la déformation globale d'un étage de plancher en bois de l'hôtel dans RFEM

Dane modelu

Liczba węzłów 2035

Liczba linii 2818

Liczba prętów 245

Liczba powierzchni 487

Ilość przypadków obciążenia 5

Ilość KO 83

Liczba kombinacji wyników 4

Ciężar całkowity 701,896 t

Wymiarowanie 43,606 x 44,356 x 19,897 m

Wersja programu 5.26.02
