Novostavba hotelu Jo&Joe v Gentilly, Francie
Projekt zákazníka
Tento projekt představuje z technického hlediska velkou výzvu pro společnost Le Bras Frères, jejíž nový tým zaznamenal generační posun a která se vyznačuje zvyšováním produktivity a kompetencí novými investicemi (pořízení stroje typu K2i, rozšíření výrobních zařízení atd.).
| Investor | ACCOR |
| Architektonický návrh | Jean-Paul Viguier et Associés |
| Statický výpočet |
Le Bras Frères |
| Dřevěná konstrukce a fasáda | Le Bras Frères |
Parametry modelu
Model
Posouzení
Zakázku na tento projekt zadala hotelová skupina ACCOR HOTELS. Jedná se o stavbu hotelu JO&JOE v Gentilly jižně od Paříže ve Francii.
Tento stavební projekt zahrnuje:
- Podzemní podlaží kompletně z betonu
- Přízemí z betonu
- 1. až 7. nadzemní podlaží s dřevěnou konstrukcí a betonovými jádry
Dřevěná konstrukce se skládá z následujících prvků:

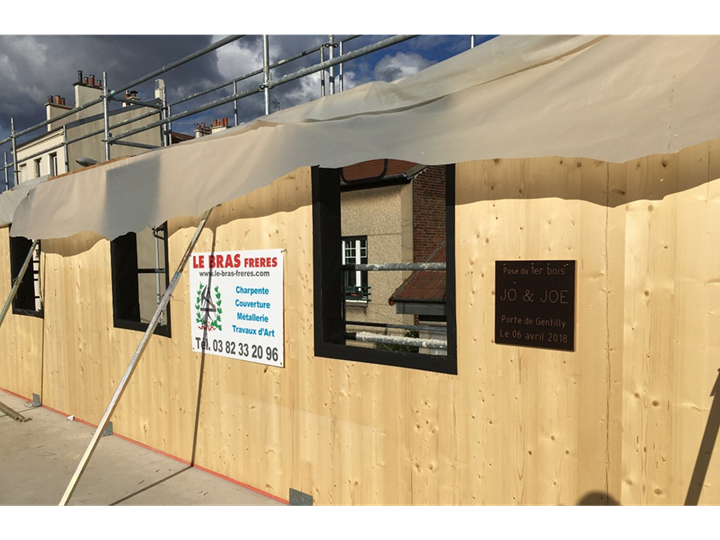

- Desky z křížem lepeného dřeva pro fasádní stěny
- Desky z křížem lepeného dřeva pro vnitřní stěny
- Sloupy z lepeného lamelového dřeva
- Sloupy z vrstveného dřeva
- Nosníky a překlady z lepeného lamelového dřeva
- Ocelové nosníky
- Kovové úhelníky pro zajištění trámových výměn

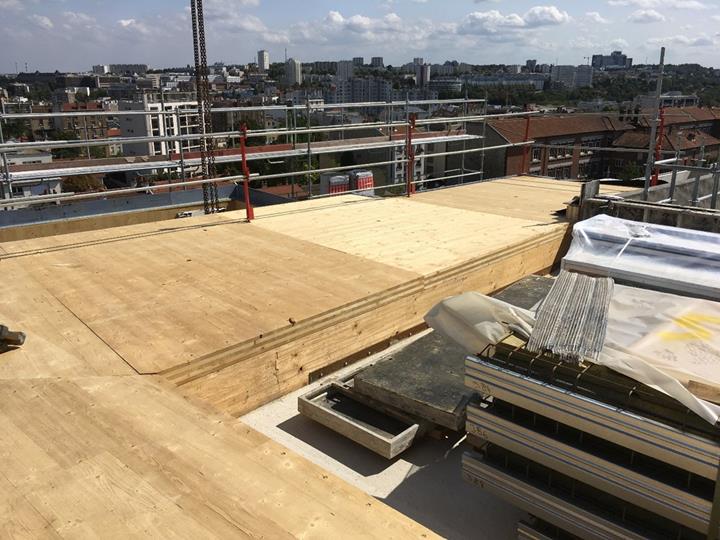

- Desky z křížem lepeného dřeva pro mezipodlažní desky
- Deska COFRADAL
- Různé práce

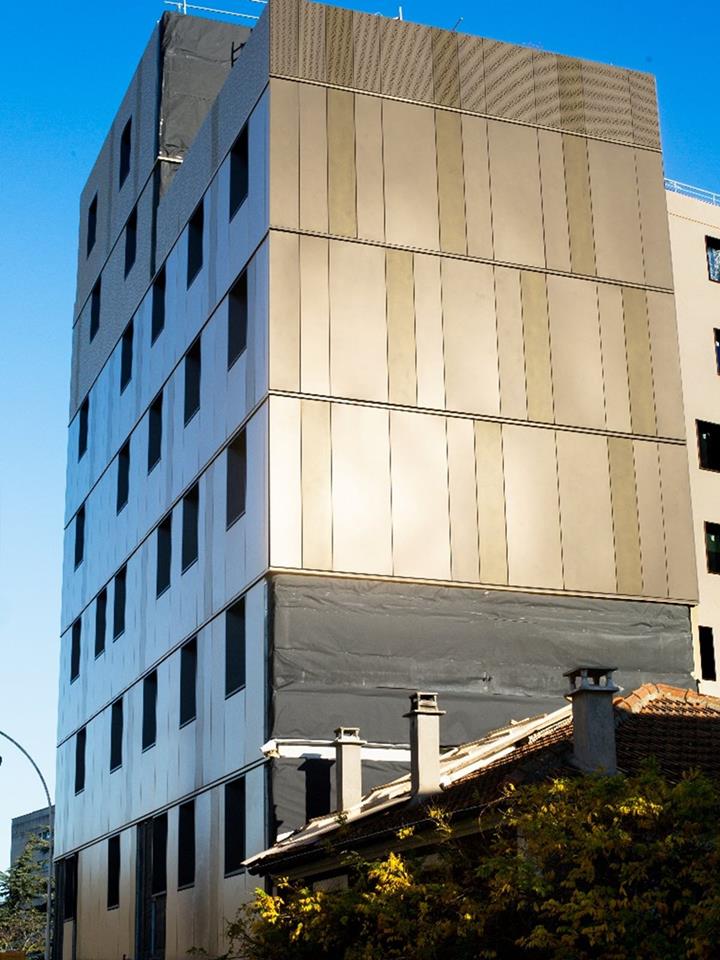

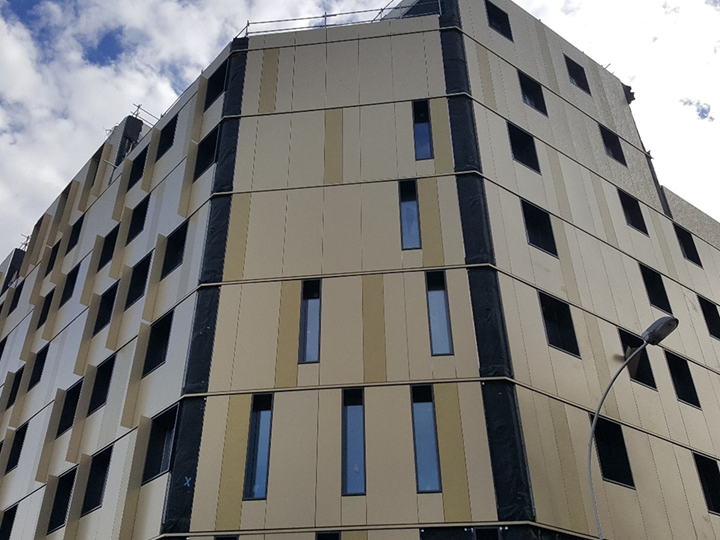

Fasády mají kovové kazetové opláštění z tenkého plechu. Kovové úhelníky, které slouží jako distanční držáky a které jsou mechanicky upevněny k deskám nebo k podporám, umožňují trojrozměrné seřízení.
Plechy jsou upevněny na kovových kolejnicích a tepelná izolace je zajištěna mechanicky distančními držáky.
Výpočetní software

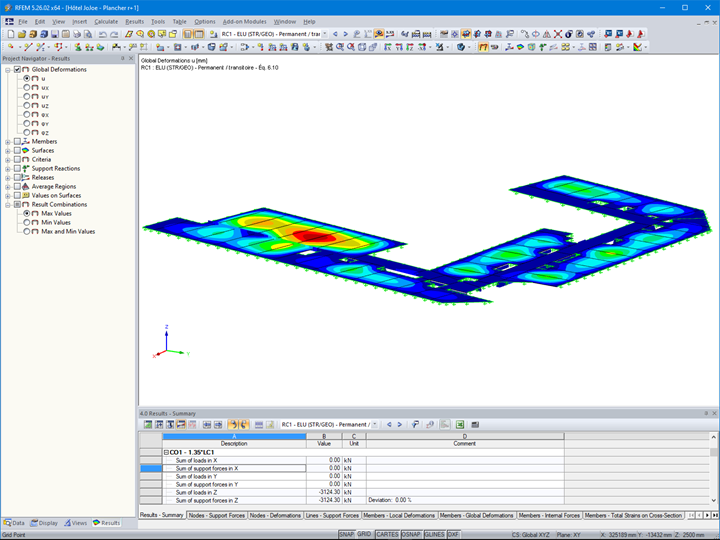

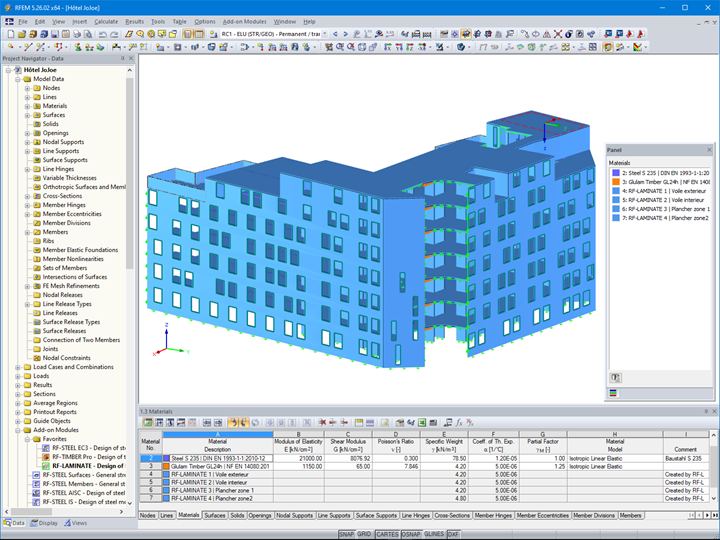

Pro znázornění přenosu zatížení do nosné konstrukce (betonových jader a stěn) byl vytvořen 3D model dřevěné konstrukce a ocelových nosníků. Další analýza se zaměřila na analýzu a posouzení stropních desek z křížem lepeného dřeva. K návrhu skladby křížem lepených desek od výrobce Egoin a k posouzení desek posloužil modul RF-LAMINATE, který obsahuje celou řadu dodavatelů křížem lepených desek.

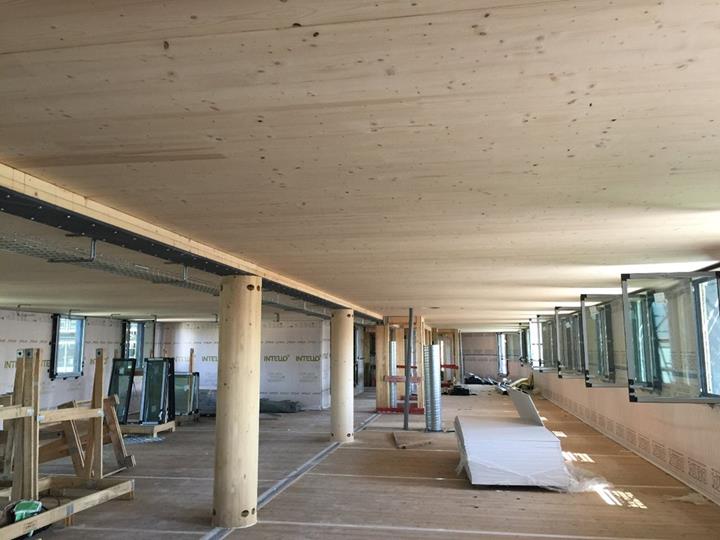

Každá mezipodlažní deska je po obvodu uložena na stěnách z křížem lepeného dřeva. Stropní desky ve veřejných prostorách hotelu jsou podepřeny dřevěnými a ocelovými nosníky. Posouzení dřevěných nosníků a jejich požární odolnosti bylo provedeno v modulu RF-TIMBER Pro podle Eurokódu 5. Ocelové nosníky byly posouzeny ve stejném principu podle Eurokódu 3 v modulu RF-STEEL EC3.
Umístění projektu
Klíčová slova
Dřevěné konstrukce RFEM RF-LAMINATE RF-TIMBER Pro RF-STEEL EC3
