法国让蒂伊的 Jo&Joe 酒店新建工程

Dlubal 结构设计与分析软件

  • 客户项目

客户项目

该项目对 Le Bras Frères 公司来说是一个重大的技术挑战。新生力量组成的新团队,希望通过新的投资(购置一台 K2i 机器,扩建生产设备等等)来提高竞争和生产能力。

投资者 ACCOR
建筑设计 Jean-Paul Viguier and Associates
工程公司 Le Bras Frères
木结构和幕墙 Le Bras Frères

模型参数

模型

设计

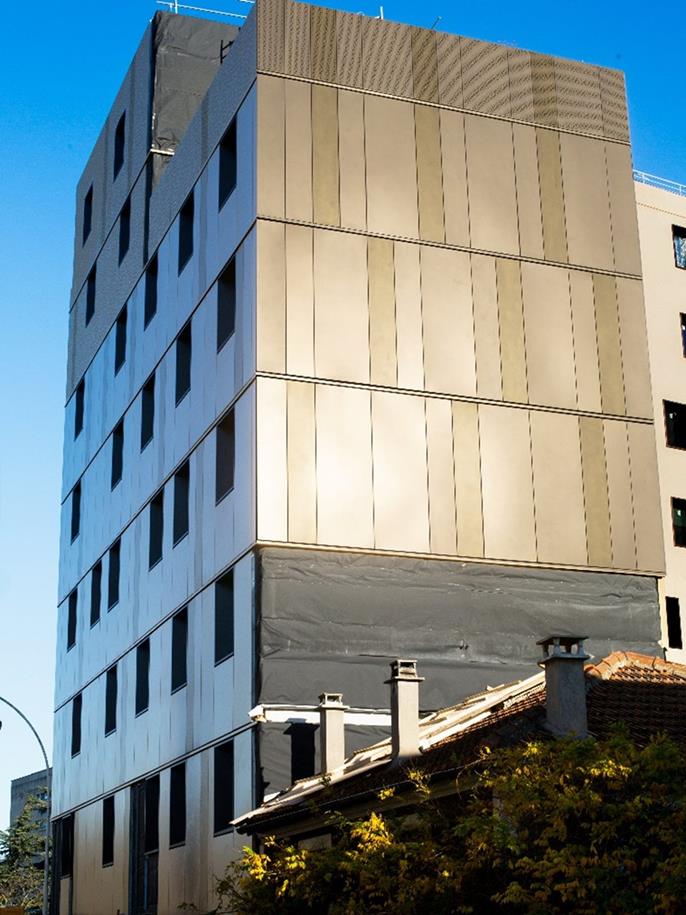

该项目是受 ACCOR HOTELS 酒店集团委托, 在法国巴黎南部的卫星城让蒂伊建造 JO&JOE 酒店。

该建筑项目的情况如下:

- 地下室为混凝土结构
- 一层为混凝土结构
- 二至七层为砼木混合结构

木结构包含以下构件:

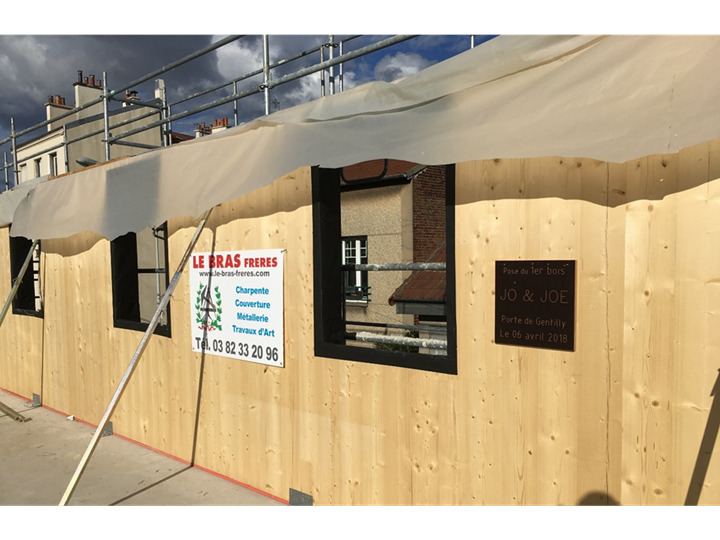

- 正交胶合木板外墙
- 正交胶合木板内墙

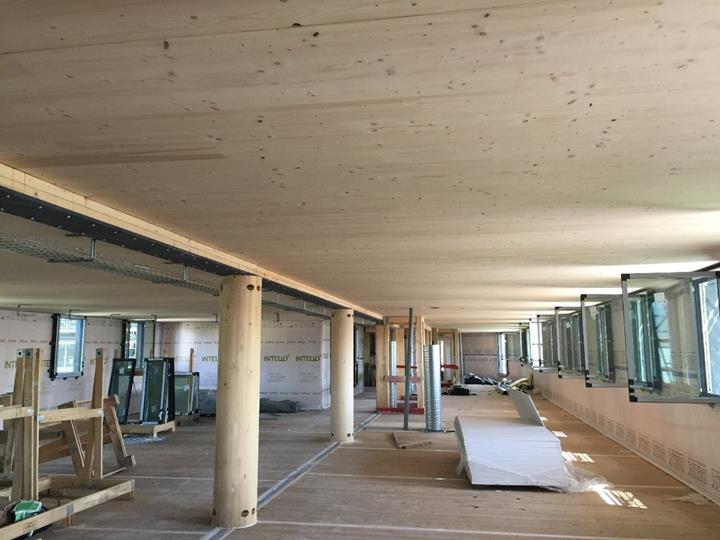

- 层板胶合木柱
- 旋切板胶合木柱
- 层板胶合木梁和过梁
- 钢梁
- 支撑洞口的角钢

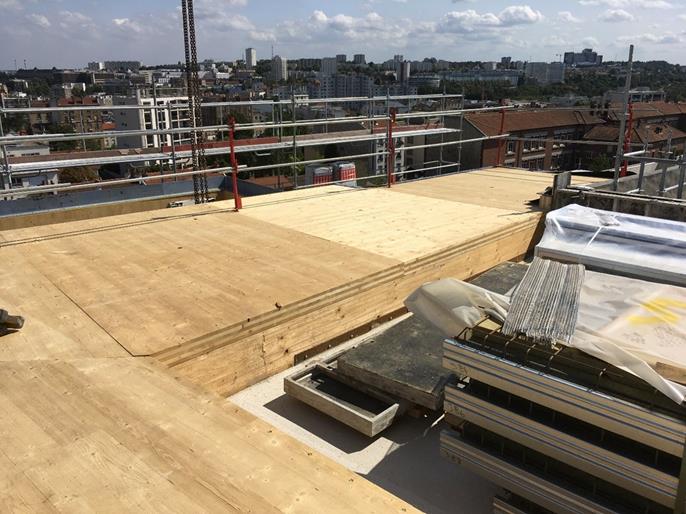

- 正交胶合木楼板
- Cofradal 预制板
- 其他构件

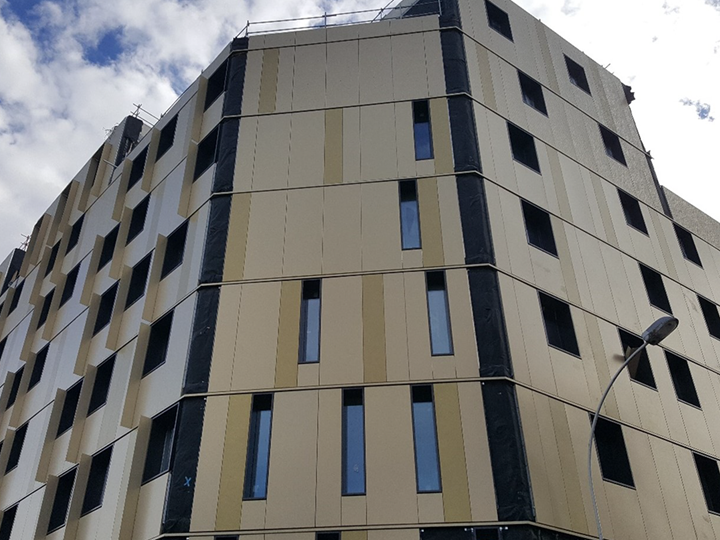

建筑的外立面采用金属板幕墙。 角钢支架固定在板或壳结构支撑上,可以进行三维调整。

板条固定在金属导轨上,并通过支架确保保温隔热。

计算软件

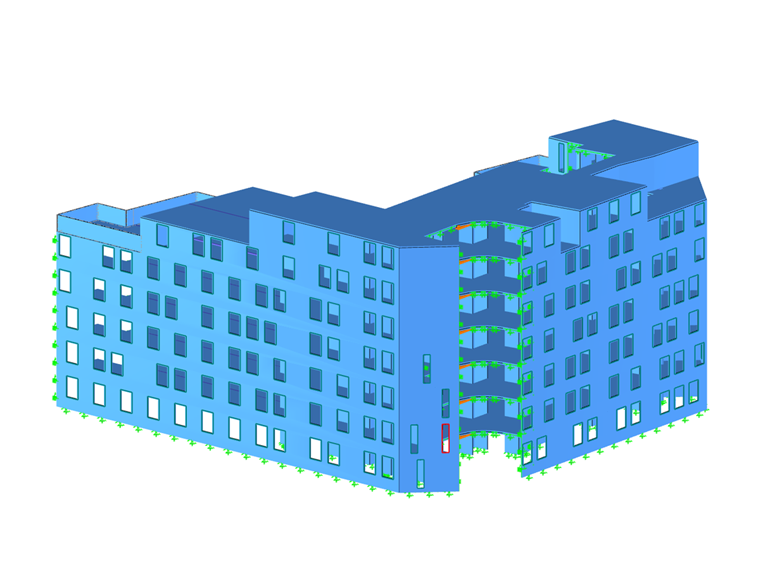

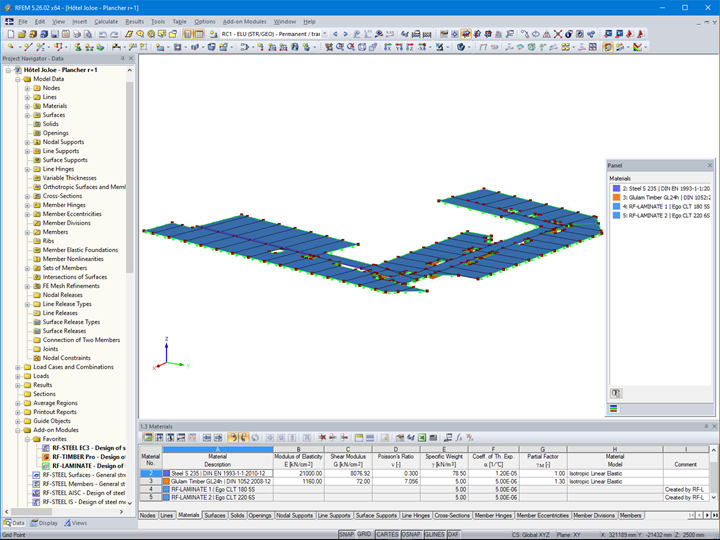

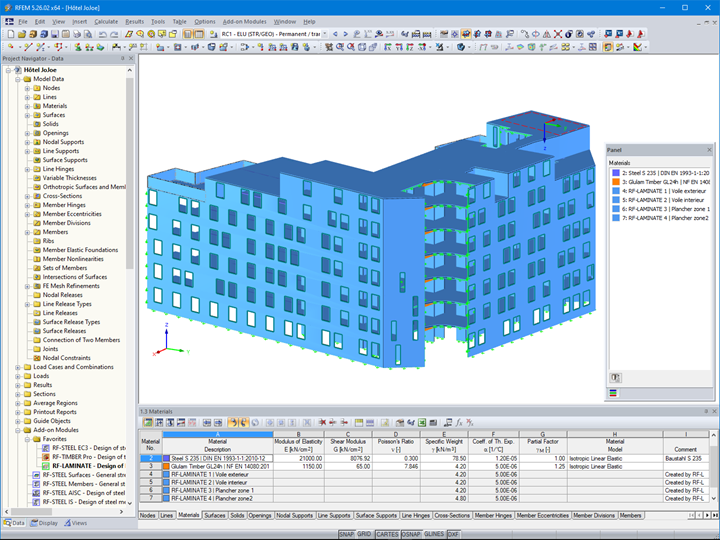

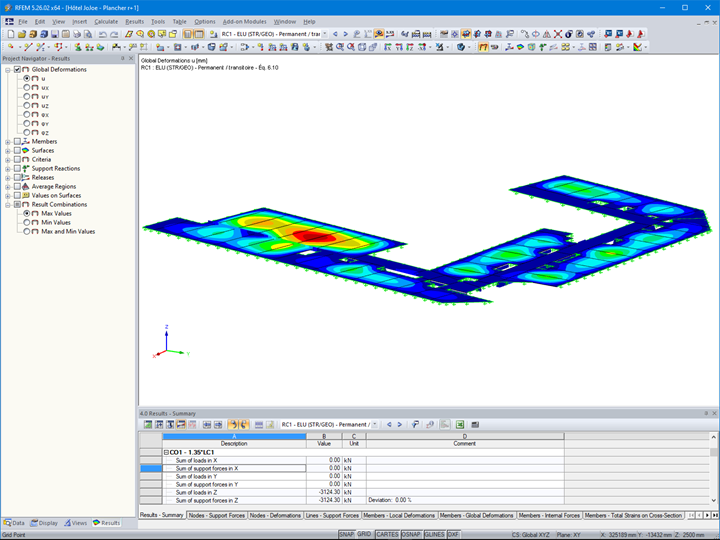

对木结构和钢梁进行了三维建模,以便模拟支承结构中(混凝土核心筒和墙体)的荷载传递。 然后将分析重点集中在正交胶合木楼板的分析与设计。 Egoin 正交胶合木板的层结构分析和板结构分析是通过模块 RF-LAMINATE 进行的,模块中集成了大量的正交胶合木板供应商。

每层墙体采用正交胶合木板。 酒店走廊的地板由木梁和钢梁支撑。 木梁和防火设计是通过模块 RF-TIMBER Pro 按照欧洲规范 5 进行的。 钢梁的设计则是通过模块 RF-STEEL EC3 按欧洲规范 3 进行的。

项目位置

89-93 avenue Paul Vaillant Couturier
94250 Gentilly
France

关键词

木结构 RFEM RF-LAMINATE RF-TIMBER Pro RF-STEEL EC3
