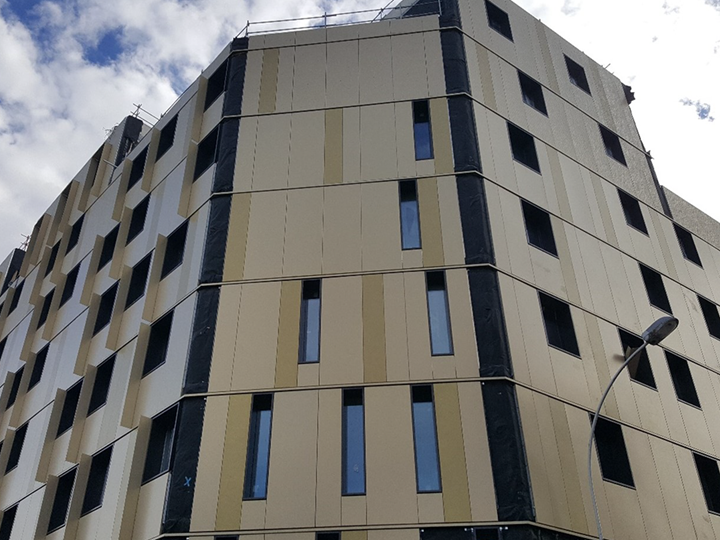

Neubau des Hotels Jo&Joe in Gentilly, Frankreich
Kundenprojekt
-
06

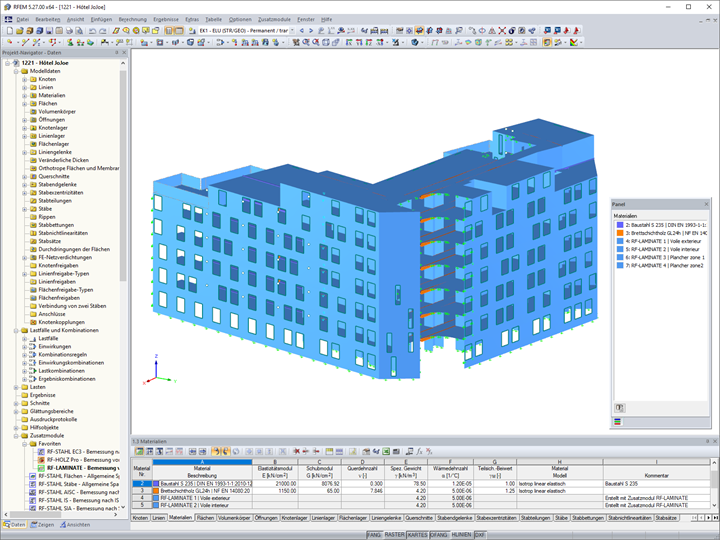

3D-Modell der Holzkonstruktion des Hotels in RFEM
-
06

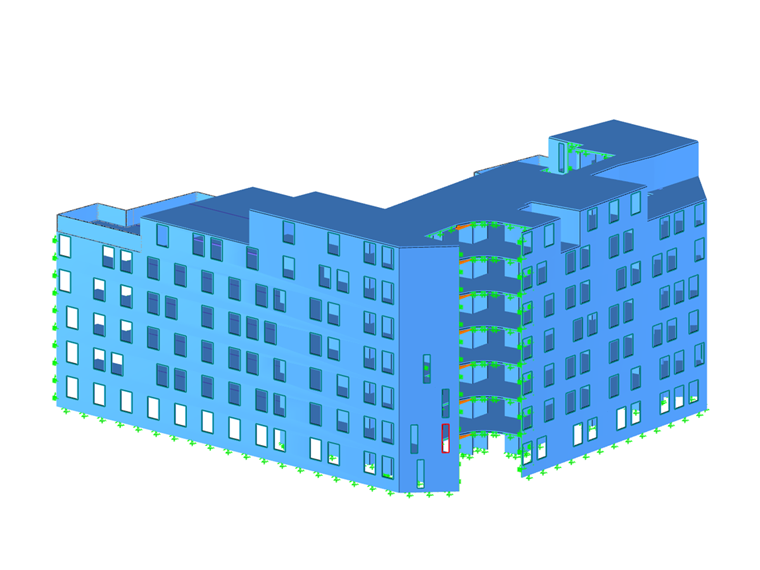

Holzstrukturmodell von Jo & Joe Hotel
-
06

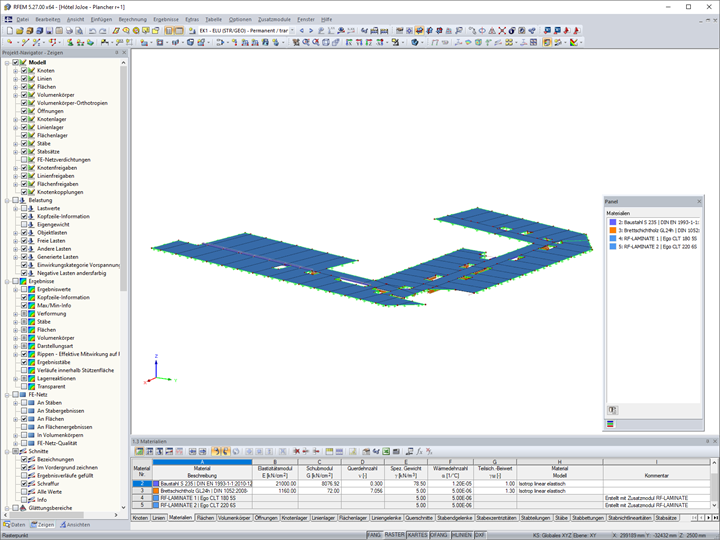

Modell einer Geschossdecke aus Holz in RFEM
-
06

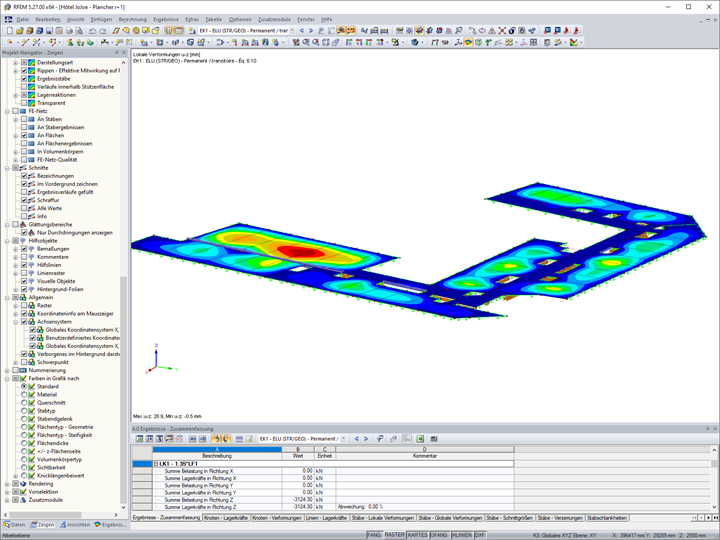

Animation der globalen Verformung des Modells einer Geschossdecke aus Holz in RFEM
-
06
Animation der globalen Verformung des Modells einer Geschossdecke aus Holz in RFEM
-
07
Modell einer Geschossdecke aus Holz in RFEM
-
07
Holzstrukturmodell von Jo & Joe Hotel
-
07
3D-Modell der Holzkonstruktion des Hotels in RFEM
-
07
Animation der globalen Verformung des Modells einer Geschossdecke aus Holz in RFEM
-
07
Animation der globalen Verformung des Modells einer Geschossdecke aus Holz in RFEM
-
08
Animation der globalen Verformung des Modells einer Geschossdecke aus Holz in RFEM
-
08
Holzstrukturmodell von Jo & Joe Hotel
-
08
3D-Modell der Holzkonstruktion des Hotels in RFEM
-
08
Modell einer Geschossdecke aus Holz in RFEM
-
08
Animation der globalen Verformung des Modells einer Geschossdecke aus Holz in RFEM
-
09
Animation der globalen Verformung des Modells einer Geschossdecke aus Holz in RFEM
-
09
Holzstrukturmodell von Jo & Joe Hotel
-
09
3D-Modell der Holzkonstruktion des Hotels in RFEM
-
09
Modell einer Geschossdecke aus Holz in RFEM
-
09
Animation der globalen Verformung des Modells einer Geschossdecke aus Holz in RFEM
Dieses Projekt stellte eine große technische Herausforderung für die Firma Le Bras Frères dar, deren neues Team aus Nachwuchskräften besteht, das sich dadurch auszeichnet, dass es Kompetenzen und Produktivität durch neue Investitionen (Erwerb einer Maschine vom Typ K2i, Erweiterung der Produktionsanlagen usw.) steigern möchte.
| Bauherr | ACCOR |
| Architekt | Jean-Paul Viguier und Partner |
| Ingenieurbüro |
Le Bras Frères |
| Holzkonstruktion und Fassade | Le Bras Frères |
Modellparameter
Modell
Bemessung
Dieses Projekt wurde von Accor Hotels in Auftrag gegeben. Genauer gesagt handelt es sich um den Bau des JO&JOE Hotels in Gentilly, südlich von Paris, in Frankreich.
Das Bauvorhaben sieht wie folgt aus:
- Keller komplett aus Beton
- Erdgeschoss aus Beton
- Stockwerke 1 bis 7 in Holzbauweise mit Betonkernen
Die Holzkonstruktion besteht aus folgenden Elementen:

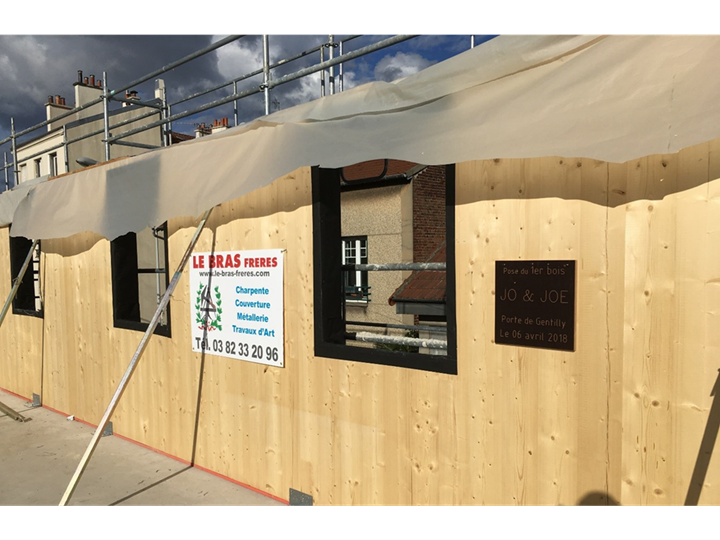

- Brettsperrholzplatten für die Fassadenwände
- Brettsperrholzplatten für die Innenwände

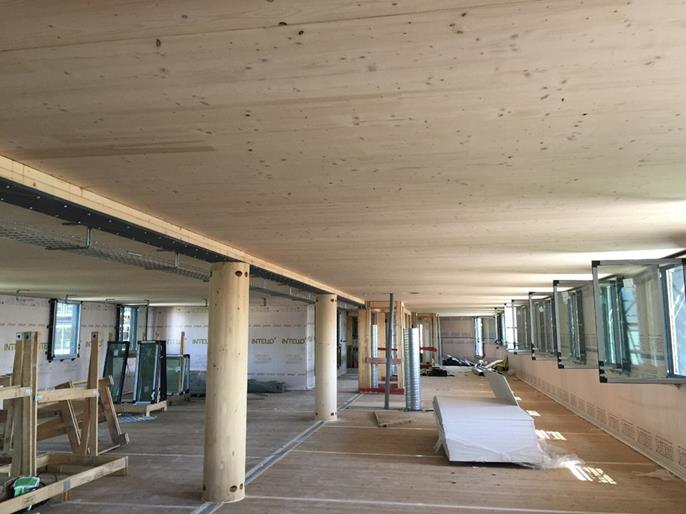

- Holzstützen aus Brettschichtholz
- Stützen aus Furnierschichtholz
- Balken und Stürze aus Brettschichtholz
- Stahlträger
- Metallwinkel für Wechselbalken

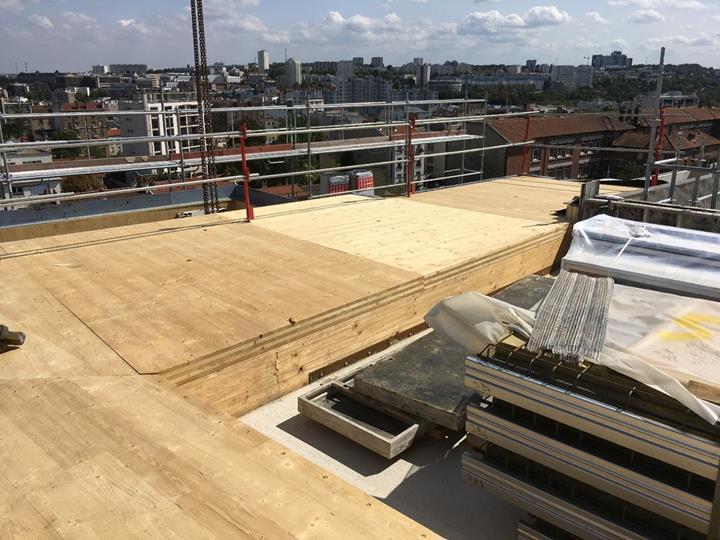

- Brettsperrholzplatten für die Geschossdecken
- Cofradal-Fertigdecke
- Diverse Gewerke

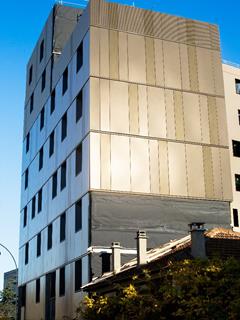

Die Fassaden sind mit Metallkassetten aus dünnem Blech verkleidet. Metallwinkel, die als Abstandhalter dienen und mechanisch an den Platten oder Schalenstützen befestigt sind, ermöglichen eine dreidimensionale Anpassung.
Die Lamellen sind an Metallschienen befestigt und die Wärmedämmung wird mechanisch durch Abstandhalter gewährleistet.
Berechnungssoftware
Die Holzkonstruktion und die Stahlträger wurden in 3D modelliert, um die Lastabtragung im Tragwerk (Betonkerne und -wände) abzubilden. Die anschließende Untersuchung konzentrierte sich auf die Analyse und Bemessung der Decken aus Brettsperrholz. Die Festlegung der Zusammensetzung der Brettsperrholzplatten vom Hersteller Egoin und die Bemessung der Platten erfolgte mit dem Modul RF-LAMINATE, das eine Vielzahl von Lieferanten von Brettsperrholzplatten beinhaltet.
Jede Geschossebene liegt umlaufend auf Wänden aus Brettsperrholz auf. Die Böden in den Hotelfluren werden von Holz- und Stahlträgern gestützt. Die Bemessung der Holzträger und deren Brandschutznachweis erfolgte mit dem Modul RF-HOLZ Pro nach Eurocode 5. Die Stahlträger konnten nach dem gleichen Prinzip nach Eurocode 3 mit dem Modul RF-STAHL EC3 bemessen werden.
Projekt-Standort
Schlüsselwörter
Holzbau RFEM RF-LAMINATE RF-HOLZ Pro RF-STAHL EC3
