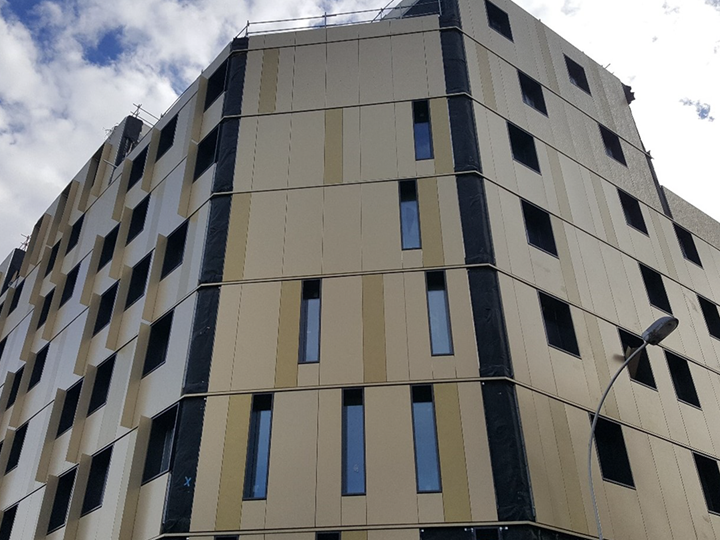

Construcción de un hotel Jo&Joe en Gentilly, Francia
Proyecto de cliente
-
06

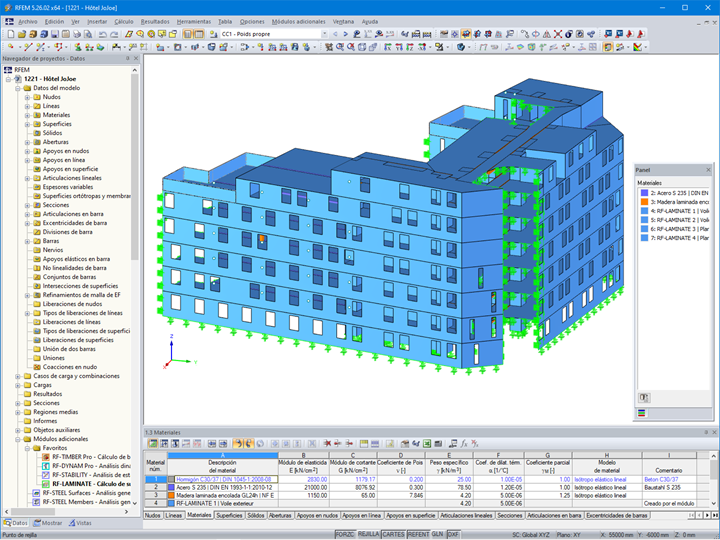

Modelo en 3D de la estructura de madera del hotel en RFEM
-
06

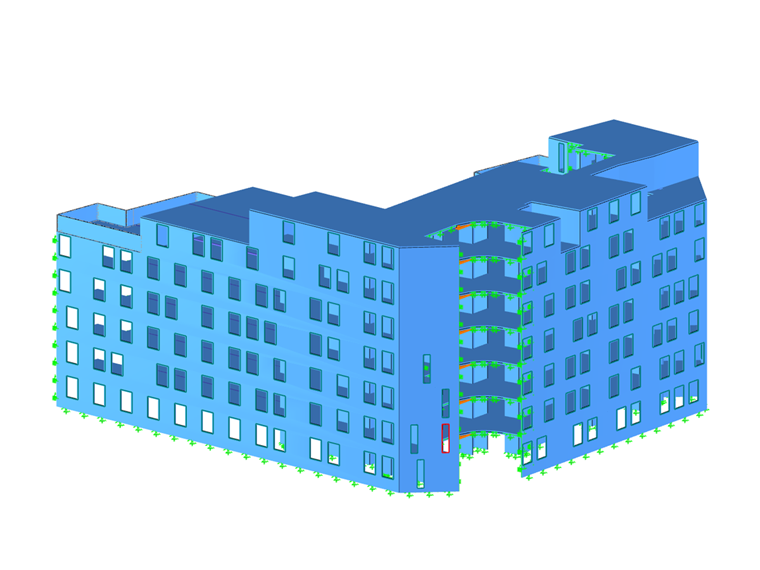

Modelo de la estructura de madera del hotel Jo & Joe
-
06

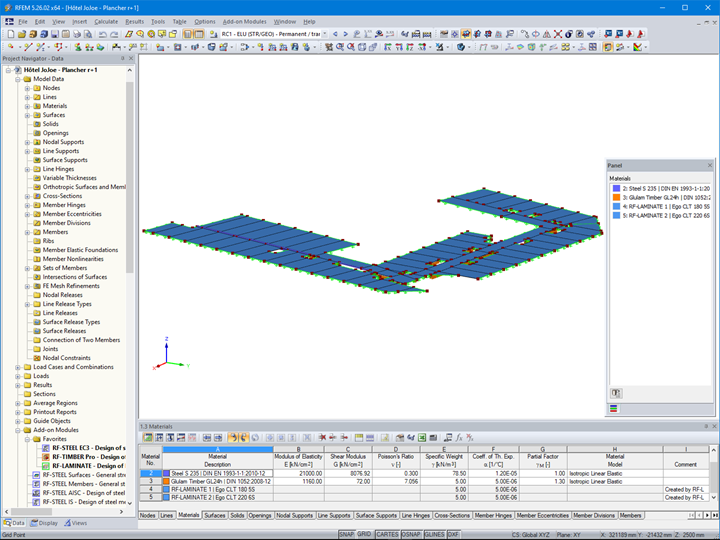

Modelo estructural de uno de los pisos de madera del piso del hotel en RFEM
-
06

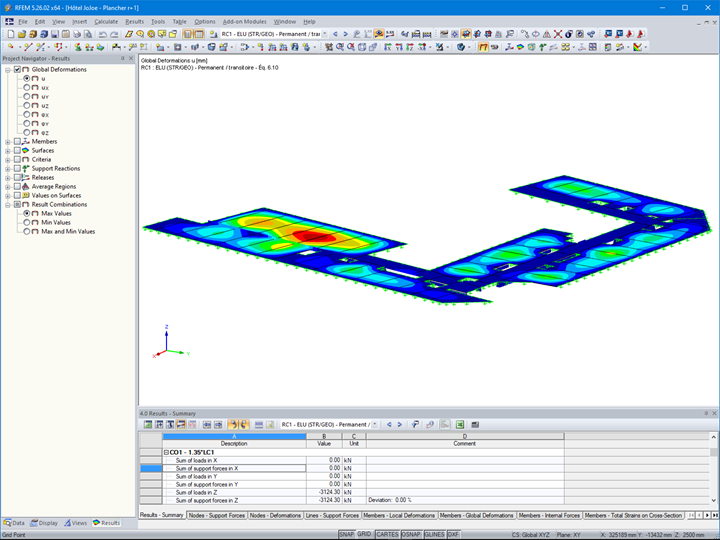

Animación de la deformación global de un piso de madera del hotel en RFEM
-
06
Animación de la deformación global de un piso de madera del hotel en RFEM
-
07
Modelo estructural de uno de los pisos de madera del piso del hotel en RFEM
-
07
Modelo de la estructura de madera del hotel Jo & Joe
-
07
Modelo en 3D de la estructura de madera del hotel en RFEM
-
07
Animación de la deformación global de un piso de madera del hotel en RFEM
-
07
Animación de la deformación global de un piso de madera del hotel en RFEM
-
08
Animación de la deformación global de un piso de madera del hotel en RFEM
-
08
Modelo de la estructura de madera del hotel Jo & Joe
-
08
Modelo en 3D de la estructura de madera del hotel en RFEM
-
08
Modelo estructural de uno de los pisos de madera del piso del hotel en RFEM
-
08
Animación de la deformación global de un piso de madera del hotel en RFEM
-
09
Animación de la deformación global de un piso de madera del hotel en RFEM
-
09
Modelo de la estructura de madera del hotel Jo & Joe
-
09
Modelo en 3D de la estructura de madera del hotel en RFEM
-
09
Modelo estructural de uno de los pisos de madera del piso del hotel en RFEM
-
09
Animación de la deformación global de un piso de madera del hotel en RFEM
Este proyecto representa un gran desafío técnico para la empresa Le Bras Frères, donde el nuevo equipo representa un relevo generacional interno destacado por una voluntad fuerte de aumentar las habilidades y la productividad a través de nuevas inversiones (adquisición de una máquina de tamaño K2i, ampliación de las instalaciones de producción, etc.).
Inversor | ACCOR |
Arquitecto: | Jean-Paul Viguier et Associés |
Oficina de ingeniería |
Le Bras Frères |
Estructura de madera y fachada | Le Bras Frères |
Parámetros del modelo
Modelo
Diseño
Este proyecto ha sido realizado en nombre del grupo hotelero ACCOR HOTELS, consistente en la construcción de un Hotel Joe&Joe ubicado en Gentilly al sur de París, Francia.
El proyecto de construcción se presenta con las características que se describen a continuación:
- Un sótano completamente de hormigón
- Una planta baja de hormigón
- Los niveles del segundo al octavo piso con una estructura de madera con núcleos de hormigón
La construcción de la estructura de madera cubre los siguientes elementos:

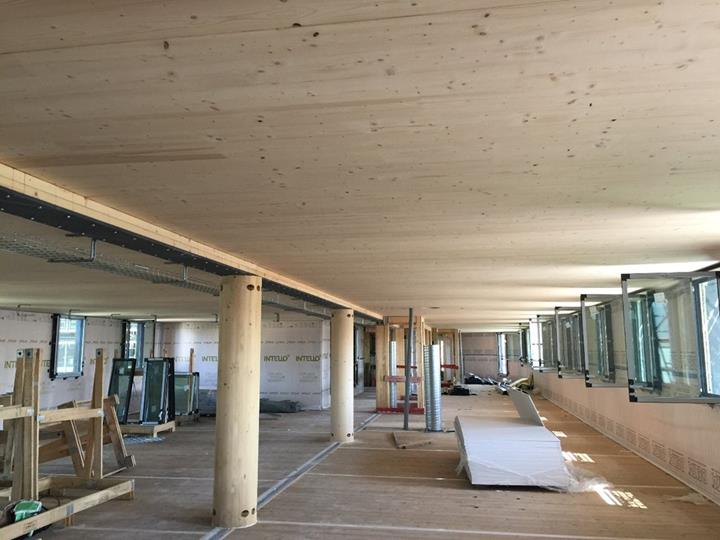

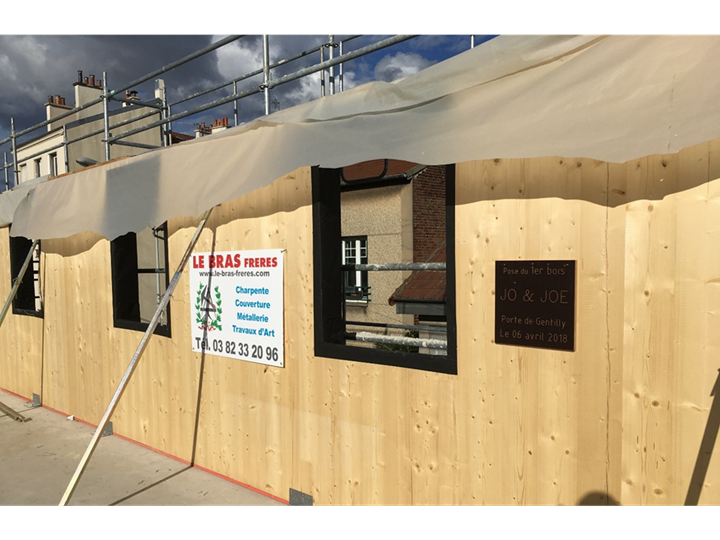

- Paneles de CLT que dan forma a los muros de fachada
- Paneles de CLT que dan forma a los muros interiores
- Pilares de madera LC
- Pilares de soporte de madera microlaminada (LVL)
- Vigas y dinteles de madera LC
- Vigas de acero
- Angulares metálicos que soportan los huecos

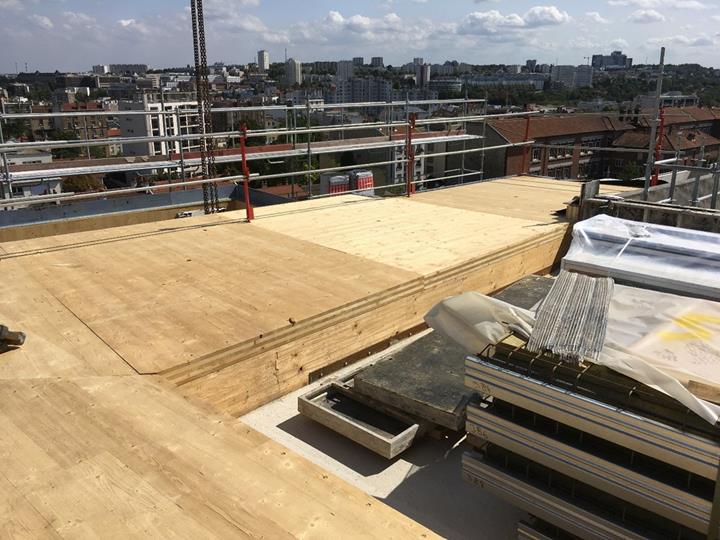

- Paneles de CLT que dan forma a los pisos
- Piso COFRADAL
- Varios logros

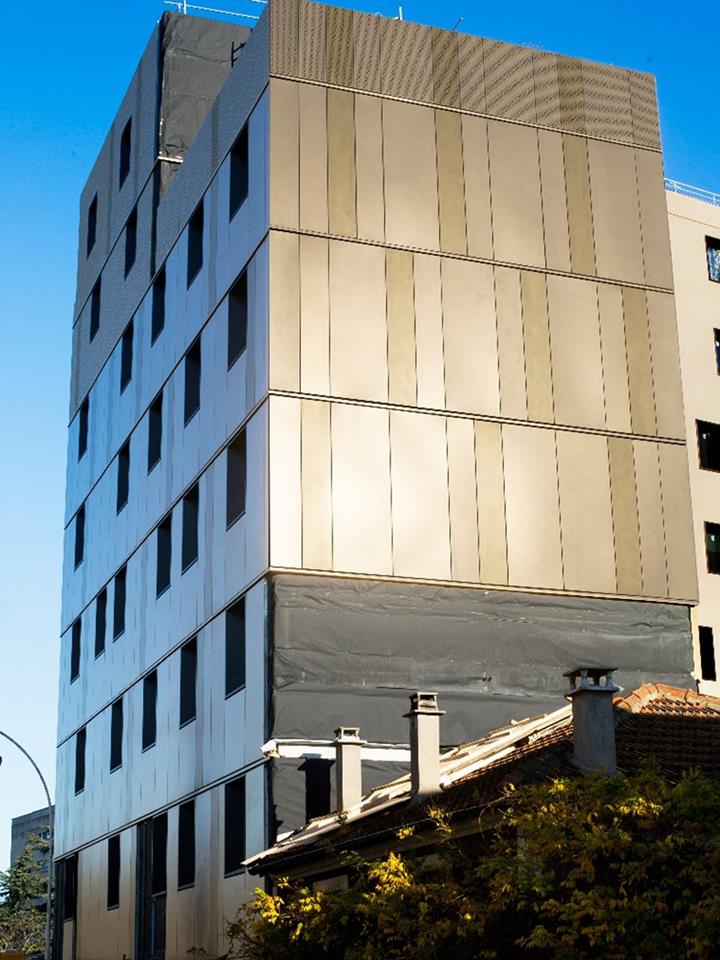

Las fachadas están cubiertas con un revestimiento metálico tipo casete de lámina fina. El uso de espaciadores compuestos de angulares metálicos, unidos mecánicamente a las placas o los apoyos de la lámina, permite un ajuste tridimensional.
Las lamas están fijadas a rieles metálicos y el aislamiento térmico está asegurado mecánicamente gracias a los espaciadores.
Software de cálculo
Se generó un modelo en 3D de la estructura de madera y las vigas de acero para reducir las cargas en la carcasa (núcleos y muros de hormigón). El resto del análisis se centró en el análisis y verificación de los pisos de CLT. La definición de la composición de los paneles de CLT del fabricante Egoin y el diseño de los paneles se realizó mediante el módulo RF-LAMINATE, el cual integra una amplia gama de proveedores de paneles de CLT.
Cada nivel de piso está apoyado en los bordes por muros de CLT. Los pisos en las zonas comunes del hotel están soportados por vigas de madera y acero. La verificación de las vigas de madera y su resistencia al fuego se realizaron con el módulo RF-TIMBER Pro según el Eurocódigo 5. Las vigas de acero se verificaron según el mismo principio basado en el Eurocódigo 3, basándose en el módulo RF-STEEL EC3.
Ubicación del proyecto
Palabras clave
Estructura de madera RFEM RF-LAMINATE RF-TIMBER Pro RF-STEEL EC3
