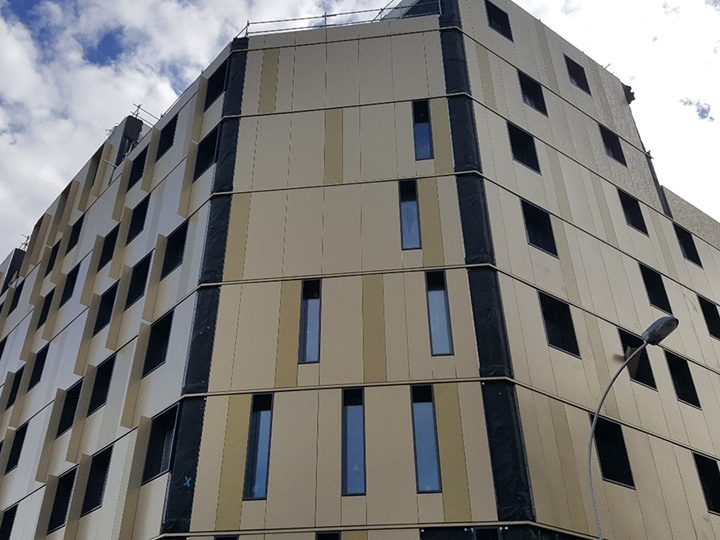

Construction d’un hôtel Jo&Joe, à Gentilly, France

Calculé avec les logiciels de Dlubal

  • Projet client

Projet Client

Ce chantier est un grand défi technique pour l’entreprise Le Bras Frères, dont la nouvelle équipe représente une relève générationnelle interne, caractérisée par une forte volonté d’augmentation en compétences et en productivité à travers de nouveaux investissements (acquisition d’une machine de taille K2i, extension des ateliers de production, …).

Maître d'ouvrage ACCOR
Architecte Jean-Paul Viguier et Associés
Bureau d'études Le Bras Frères
Structure bois et façade Le Bras Frères

Paramètres du modèle

Modèle

Conception

Le présent projet a été réalisé pour le compte d'ACCOR HOTELS. Il s’agit de la construction d'un Hôtel JO&JOE situé à Gentilly au sud de Paris, en France.

Le projet de construction se présente comme ci-dessous :

- Un sous-sol complet en béton
- Un rez-de-chaussée en béton
- Les niveaux de R+1 à R+7 en structure bois avec noyaux en béton

Les travaux de charpente bois concernent les éléments suivants :

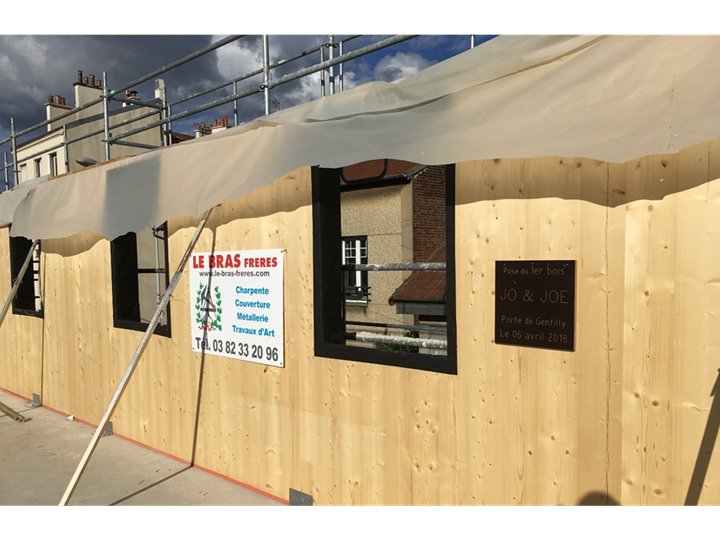

- Panneaux CLT formant murs de façades
- Panneaux CLT formant murs intérieurs
- Poteaux bois LC
- Contre-poteaux LVL
- Poutres et linteaux bois LC
- Poutres métalliques
- Cornières métalliques formant linçoir

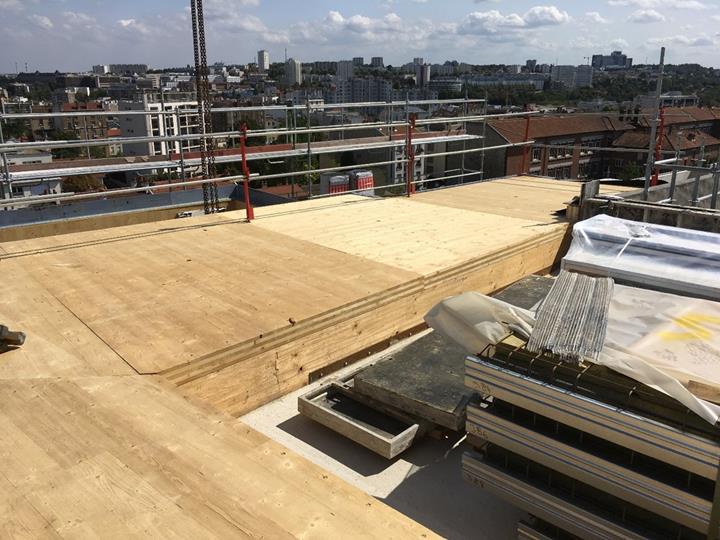

- Panneaux CLT formant planchers
- Plancher COFRADAL
- Ouvrages divers

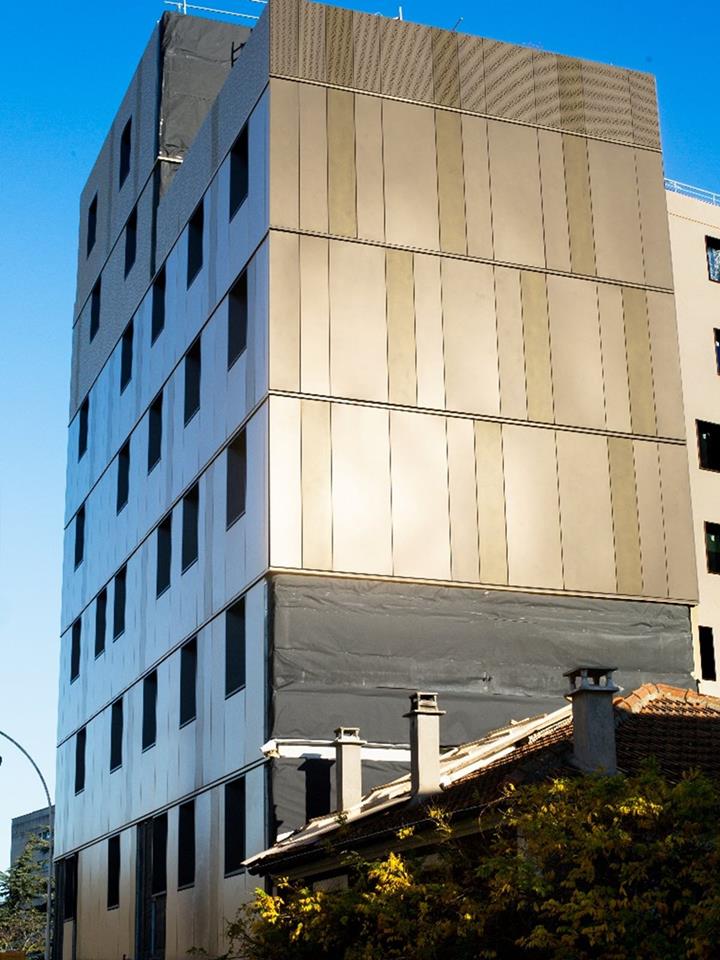

Les façades sont revêtues par un bardage métallique de type cassette en tôle fine. La mise en œuvre d’écarteurs constitués de cornières métalliques, fixés mécaniquement sur les plateaux ou les supports gros œuvre, permet un réglage tridimensionnel.

La fixation des lames s’est effectuée sur des lisses métalliques et l’isolation thermique est assurée mécaniquement grâce aux écarteurs.

Outils de calcul

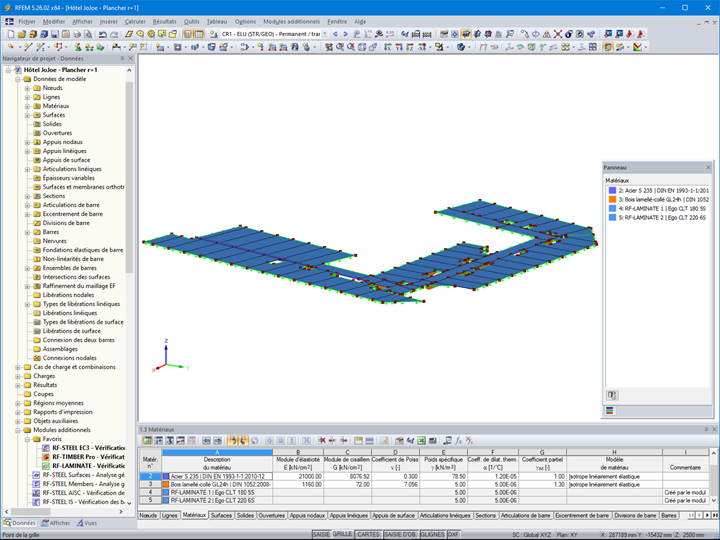

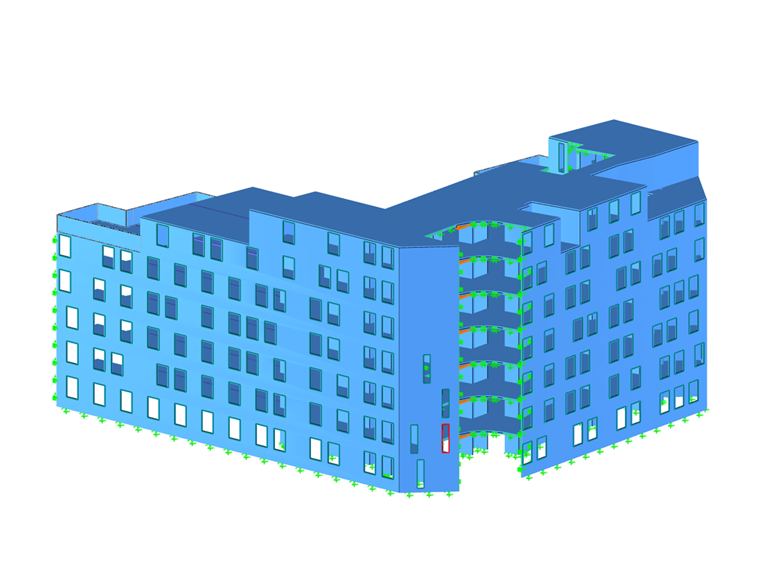

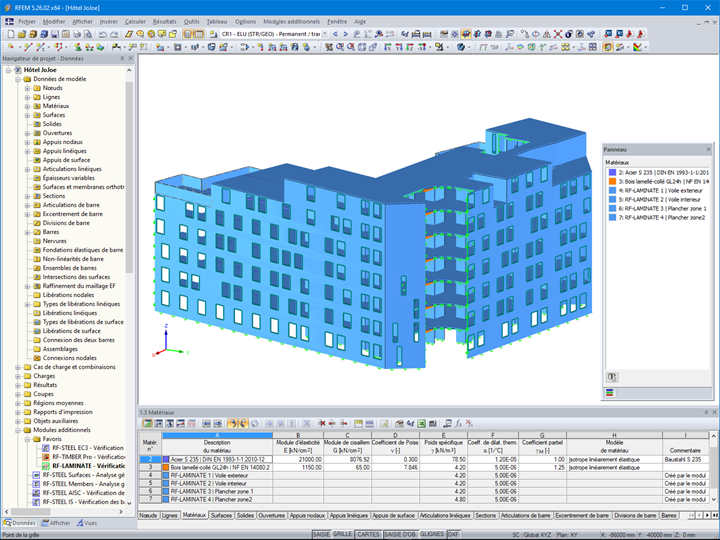

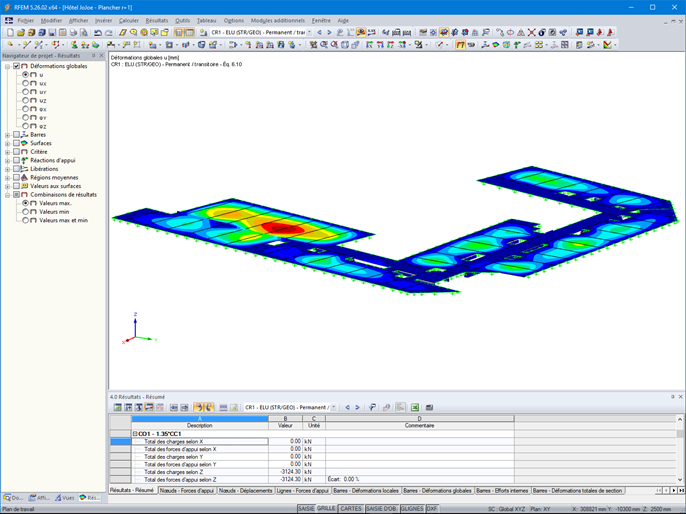

Une modélisation 3D de la structure bois et des poutres métalliques a été réalisé pour effectuer la descente de charges sur le gros œuvre (noyaux et voiles béton). La suite de l'étude s'est concentrée sur l'analyse et la vérification des planchers en panneaux CLT. La définition de la composition des panneaux CLT du fabriquant Egoin et les vérifications des panneaux ont été réalisées via le module RF-LAMINATE, qui intègre un large choix de fournisseurs de panneaux CLT.

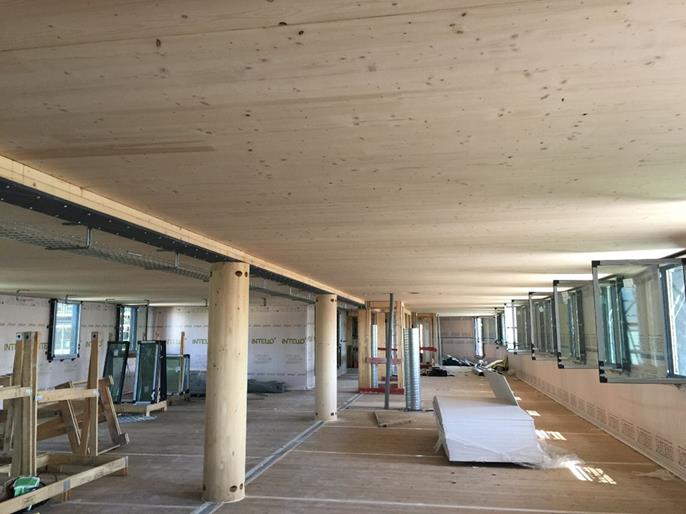

Chaque niveau de plancher repose en périphérie sur des voiles CLT. Les planchers en zones de circulation de l’hôtel sont supportés par des poutres bois et acier. La vérification des poutres bois et leur tenue au feu ont été réalisées avec le module RF-TIMBER Pro selon l'Eurocode 5. Les poutres en acier ont pu être vérifiées suivant le même principe selon l'Eurocode 3 en utilisant le module RF-STEEL EC3.

Adresse du projet

89-93 avenue Paul Vaillant Couturier
94250 Gentilly
France

Mots-clés

Structure en bois RFEM RF-LAMINATE RF-TIMBER Pro RF-STEEL EC3
