Construção de um hotel Jo&Joe em Gentilly, França
Projeto de cliente da Dlubal
-
06

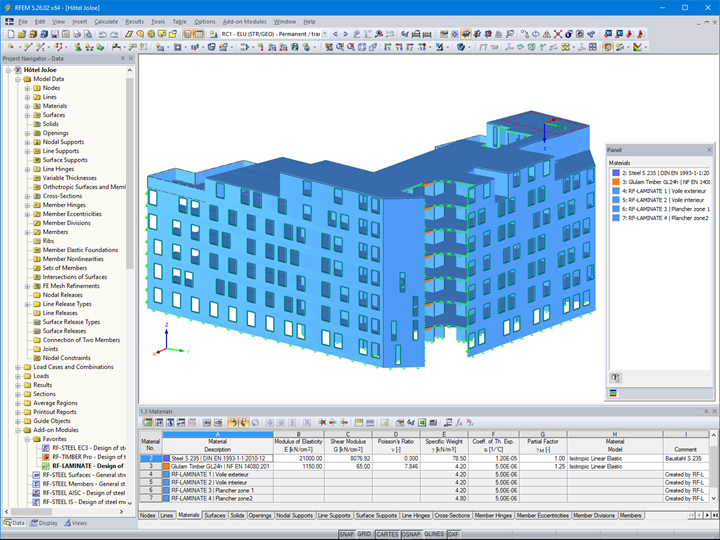

Modelo 3D da estrutura de madeira do hotel no RFEM
-
06
Modelo da estrutura de madeira do hotel Jo&Joe
-
06

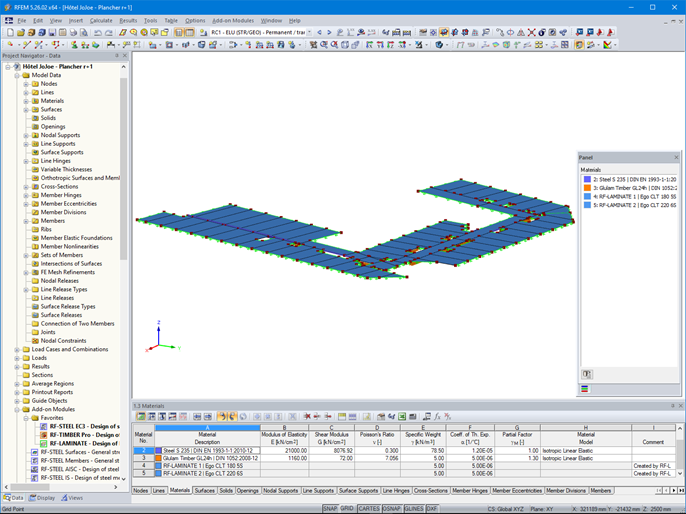

Modelo de um dos pisos de madeira no RFEM
-
06

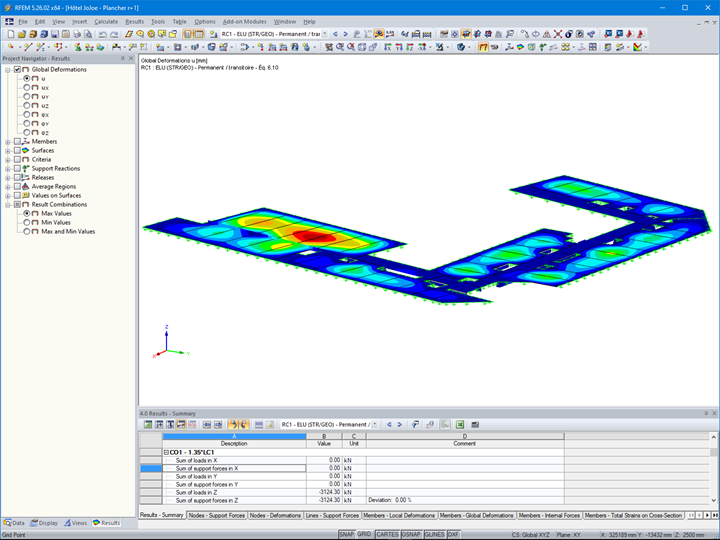

Animação da deformação global do modelo de um dos pisos de madeira no RFEM
-
06
Animação da deformação global do modelo de um dos pisos de madeira no RFEM
-
07
Modelo de um dos pisos de madeira no RFEM
-
07
Modelo da estrutura de madeira do hotel Jo&Joe
-
07
Modelo 3D da estrutura de madeira do hotel no RFEM
-
07
Animação da deformação global do modelo de um dos pisos de madeira no RFEM
-
07
Animação da deformação global do modelo de um dos pisos de madeira no RFEM
-
08
Animação da deformação global do modelo de um dos pisos de madeira no RFEM
-
08
Modelo da estrutura de madeira do hotel Jo&Joe
-
08
Modelo 3D da estrutura de madeira do hotel no RFEM
-
08
Modelo de um dos pisos de madeira no RFEM
-
08
Animação da deformação global do modelo de um dos pisos de madeira no RFEM
-
09
Animação da deformação global do modelo de um dos pisos de madeira no RFEM
-
09
Modelo da estrutura de madeira do hotel Jo&Joe
-
09
Modelo 3D da estrutura de madeira do hotel no RFEM
-
09
Modelo de um dos pisos de madeira no RFEM
-
09
Animação da deformação global do modelo de um dos pisos de madeira no RFEM
Este projeto representa um enorme desafio técnico para a empresa Le Bras Frères, cuja nova equipa constitui uma sucessão geracional interna, caracterizada por um forte desejo de aumentar as competências e a produtividade através de novos investimentos (aquisição de uma máquina K2i, ampliação das instalações de produção etc.).
Cliente | ACCOR |
Arquiteto | Jean-Paul Viguier et Associés |
Gabinete de engenharia |
Le Bras Frères |
Estrutura de madeira e fachada | Le Bras Frères |
Parâmetros do modelo
Modelo
Dimensionamento

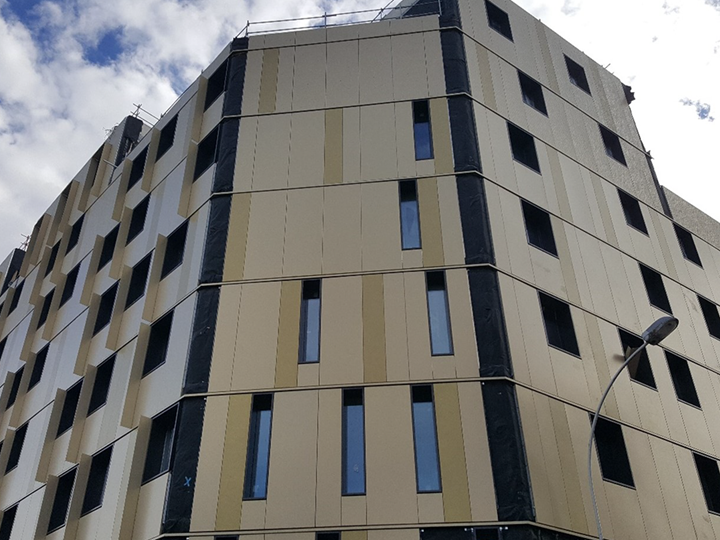

Este projeto foi encomendado pelo grupo hoteleiro ACCOR HOTELS, consistindo na construção de um edifício de hotel para a rede JO&JOE, localizado em Gentilly, a sul de Paris, França.
Este projeto de construção contém as seguintes características:
- Uma cave totalmente em betão
- Um rés do chão em betão
- Estrutura de madeira com núcleos de betão do segundo ao oitavo piso
A estrutura de madeira engloba os seguintes elementos:

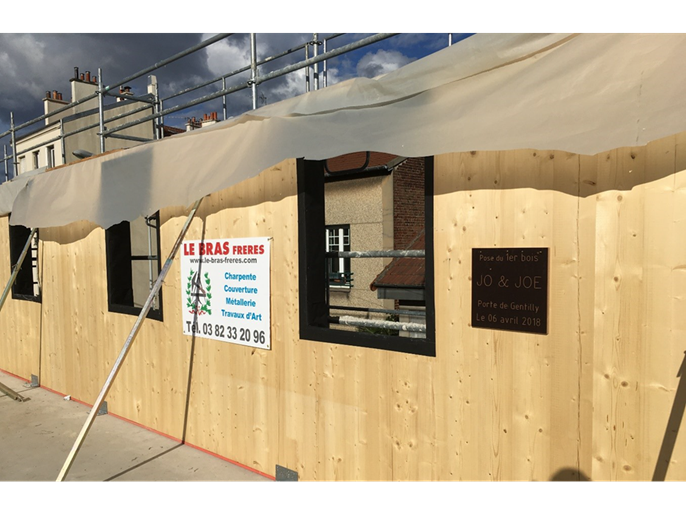

- Painéis de CLT (madeira laminada cruzada) das paredes da fachada
- Painéis de CLT das paredes interiores

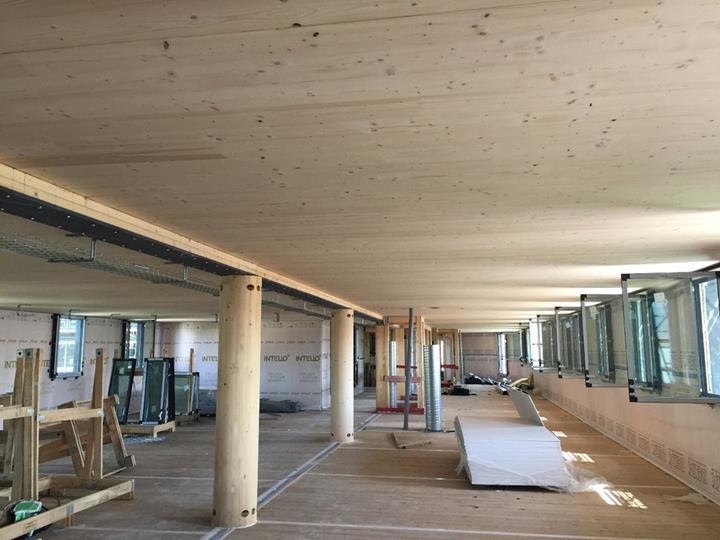

- Pilares de madeira laminada colada
- Pilares de contraplacado folheado
- Vigas e lintéis de madeira laminada colada
- Vigas de aço
- Cantoneiras metálicas que suportam as aberturas

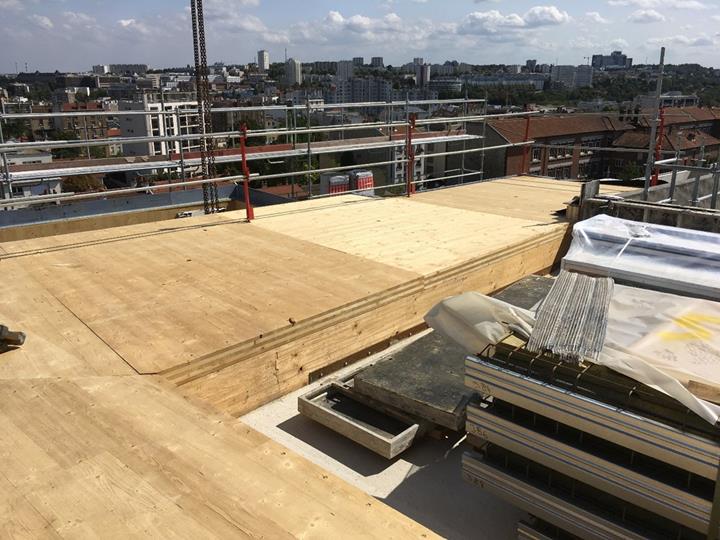

- Painéis de CLT para os tetos dos pisos
- Piso pré-fabricado COFRADAL
- Diversos trabalhos

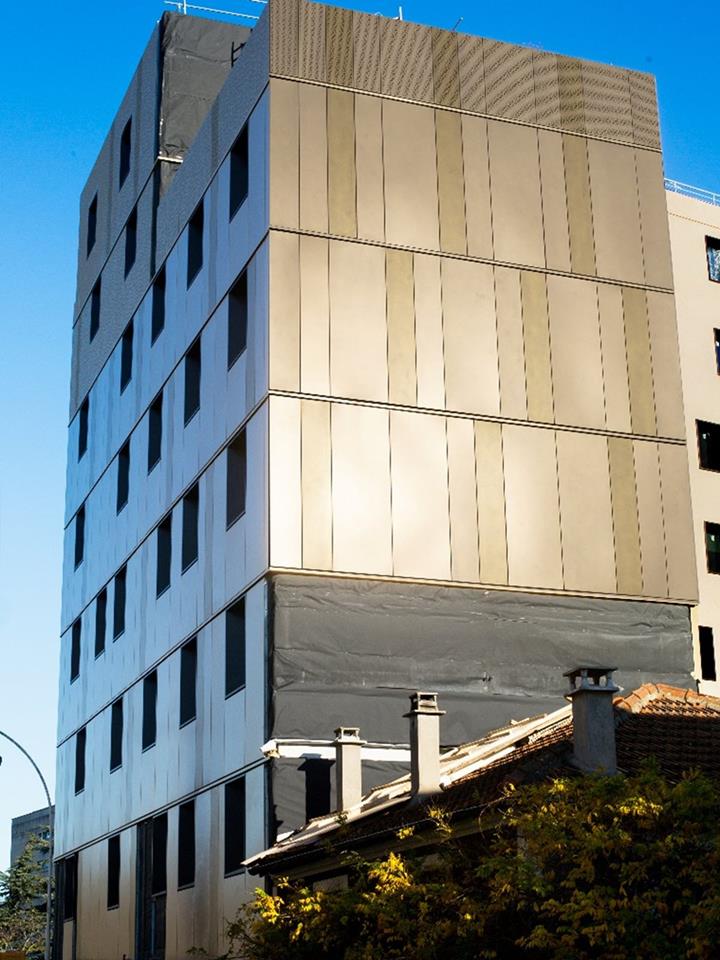

O revestimento das fachadas é composto por caixas metálicas feitas de folha de metal fina. A utilização de espaçadores constituídos por cantoneiras metálicas, fixados mecanicamente às placas ou aos apoios da casca, permite um ajuste tridimensional.
As lamelas estão fixadas em trilhos metálicos e o isolamento térmico é realizado mecanicamente por meio de espaçadores.
Software de cálculo estrutural
O modelo 3D da estrutura de madeira e das vigas de aço foi gerado para reduzir as cargas na casca (núcleos e paredes de betão). O resto da análise centrou-se na verificação e no dimensionamento dos painéis de CLT. O delineamento da estrutura de camadas dos painéis de CLT do fabricante Egoin e o dimensionamento dos painéis foram realizados com o módulo RF-LAMINATE, que integra uma vasta gama de fornecedores de painéis de CLT.
Cada piso é suportado nas bordas por paredes de CLT. Os pisos das áreas comuns do hotel são suportados por vigas de madeira e aço. O dimensionamento das vigas de madeira e a respetiva resistência ao fogo foram realizados com o módulo RF-TIMBER Pro de acordo com o Eurocódigo 5. As vigas de aço foram dimensionadas de acordo com o mesmo princípio baseado no Eurocódigo 3, tendo sido utilizado o módulo RF-STEEL EC3 para tal.
Local do projeto
Palavras-chave
Estrutura de madeira RFEM RF-LAMINATE RF-TIMBER Pro RF-STEEL EC3
