德国法兰克福歌德塔
客户项目

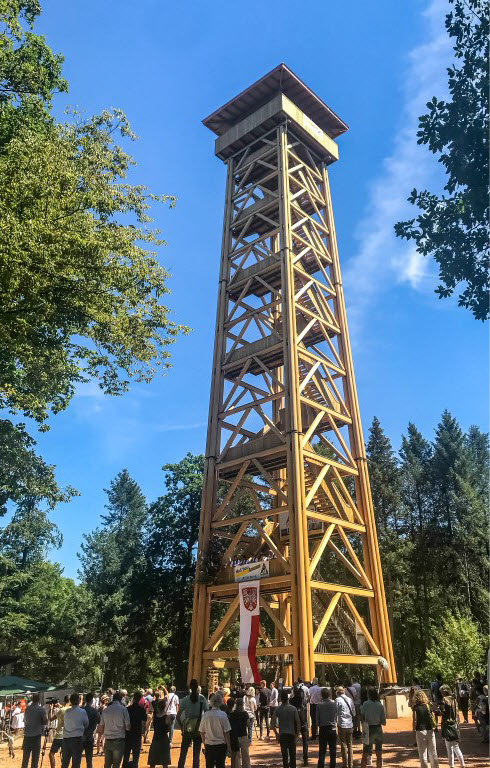

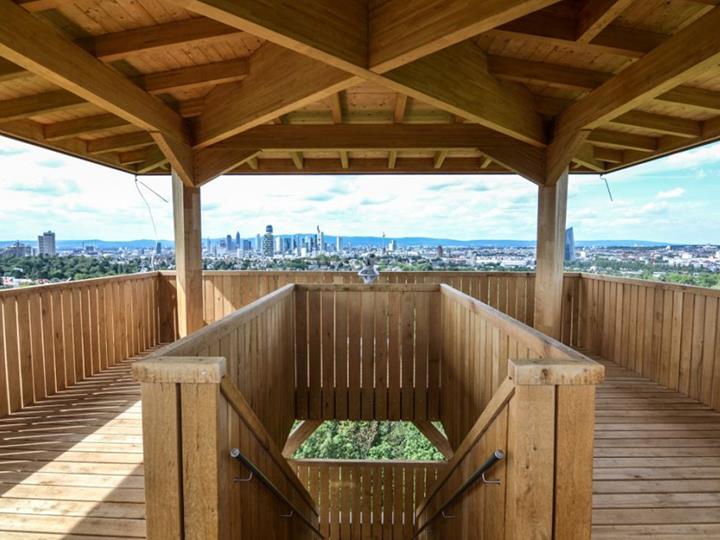

自 2020 年 7 月起，在法兰克福的城市森林公园中再次出现了一座观景塔。 2017 年 10 月，老歌德塔因人为纵火而彻底烧毁。 新的歌德塔是在 1931 年的原址附近建造的。 这次的建筑没有使用化学的木材防腐剂。
| 投资者 |
Grünflächenamt Frankfurt am Main frankfurt.de |
| 结构设计 |
Wirth Haker PartmbB Beratende Ingenieure ing-wh.de |
| 建造 |
Holzbau Amann GmbH www.holzbau-amann.de |
模型参数
模型

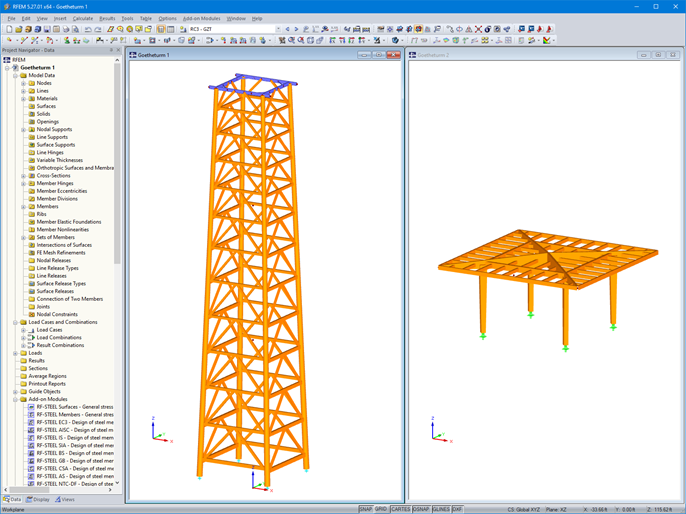

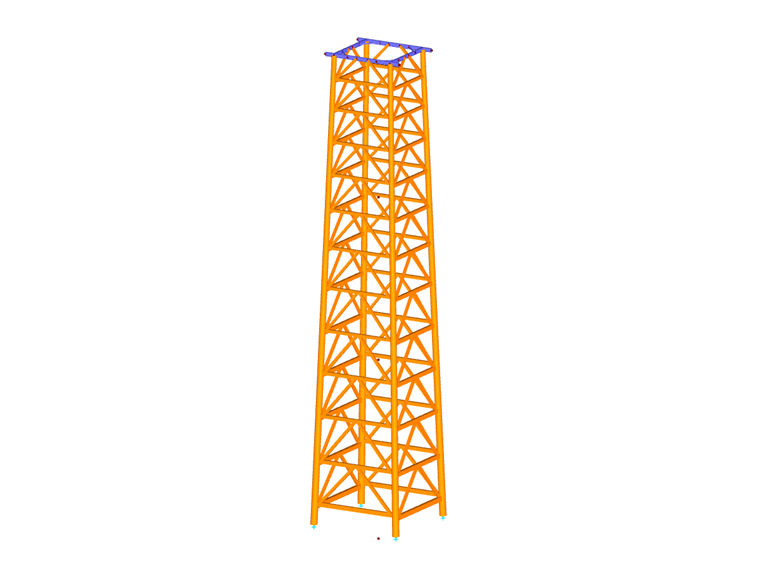

来自德国弗莱堡的德儒巴用户 Wirth Haker PartmbB 负责来该项目的结构设计。 该公司使用了 RFEM 对该塔身和塔顶结构进行了分析。
结构

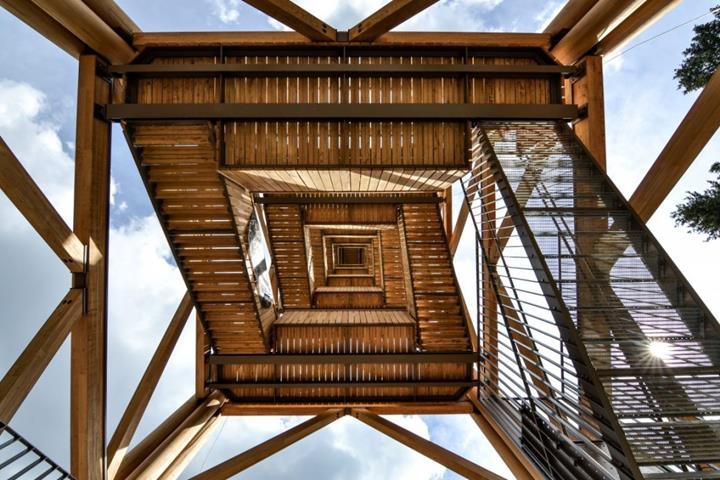

该塔总高度为 43 米，四根柱子的底部间距为 7.3 米， 塔身截面向顶部逐渐收缩，到达顶部时，柱子之间的间距为 5 米， 柱子中线的延长线指向结构的中心。 底部柱子的截面直径约为 55 厘米，顶部约为 42 厘米。
为了达到较高的耐用性，整个结构采用了板栗木层板胶合木。 室外使用板栗木层板胶合木目前尚未得到审批。 为此，公司在德国斯图加特的材料检测机构进行了试验，并获得了专门针对该项目的审批。 楼梯和平台采用橡木。

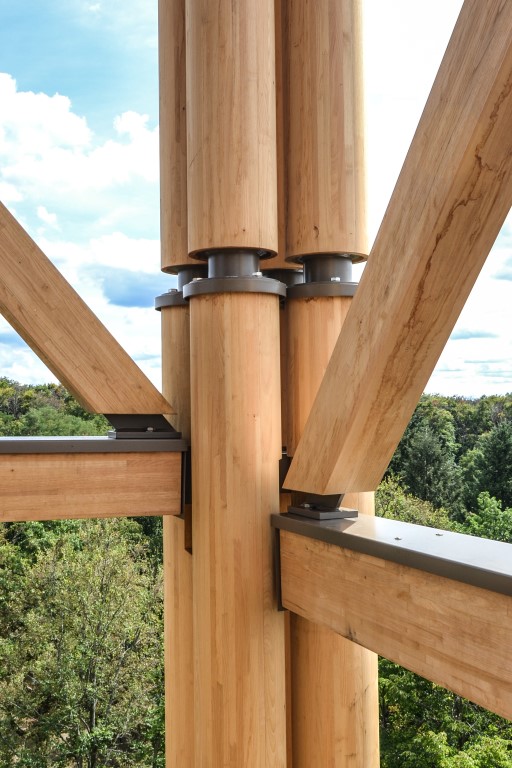

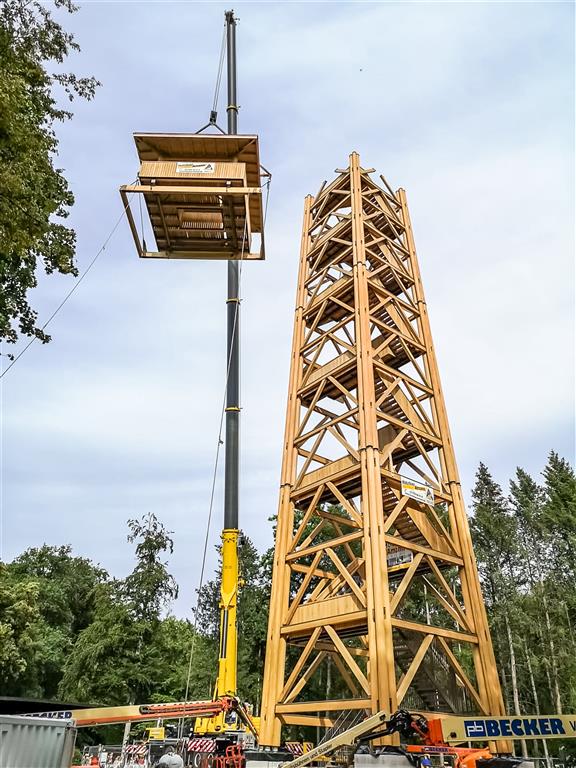

连接件由双相不锈钢制成， 设计为钢销和外六角螺钉，以便将来可以很容易地单独更换支承构件。 同时也找到了解决木结构防护的有效方案。 例如在水平横梁的顶部和端部都加设钢板。 此外，所有的木制构件都是通过钢连接件隔开一定的距离连接，从而为构件之间提供了足够的空气流动空间。
