Torre de Goethe, Fráncfort, Alemania

Estructuras analizadas con Dlubal Software

  • Proyecto de cliente

Proyecto de cliente

8. noviembre 2021

001223

Alemania

RFEM

RFEM 5

Estructuras de madera

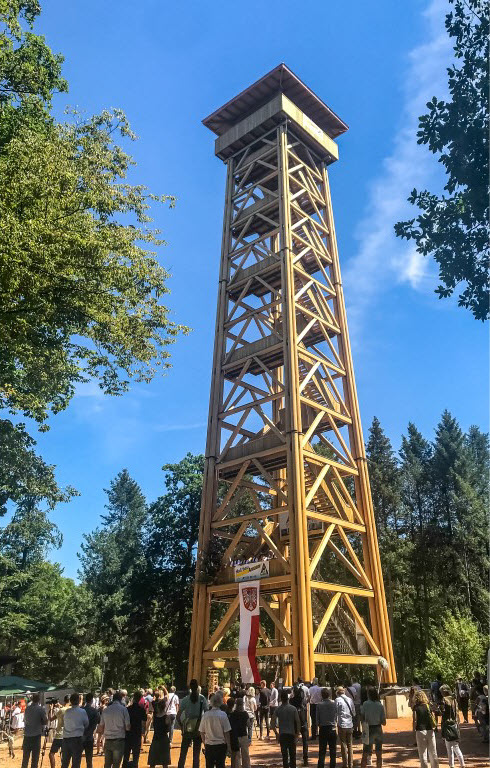

Desde julio de 2020, el bosque de la ciudad de Fráncfort tiene una vez más una torre mirador. La antigua Torre de Goethe se quemó por completo debido a un incendio provocado en octubre de 2017. La nueva torre se diseñó siguiendo el diseño original de 1931. Esta vez, sin embargo, se construyó sin conservantes químicos para la madera.

Propietario Ayuntamiento de Fráncfort del Meno
frankfurt.de
Diseño arquitectónico y estructural Wirth Haker PartmbB
Beratende Ingenieure
ing-wh.de
Montaje Holzbau Amann GmbH
www.holzbau-amann.de

Parámetros del modelo

Modelo

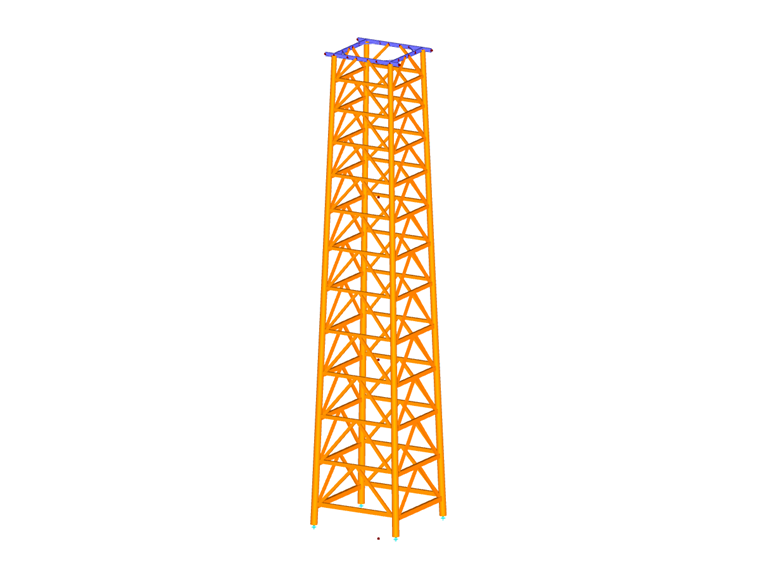

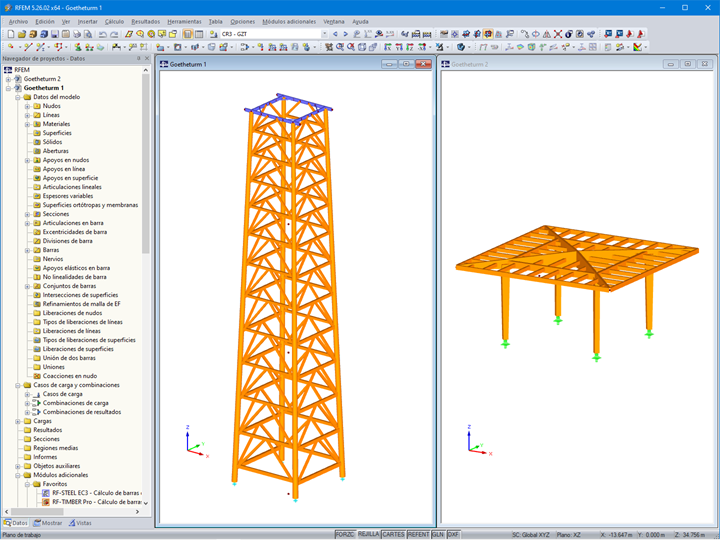

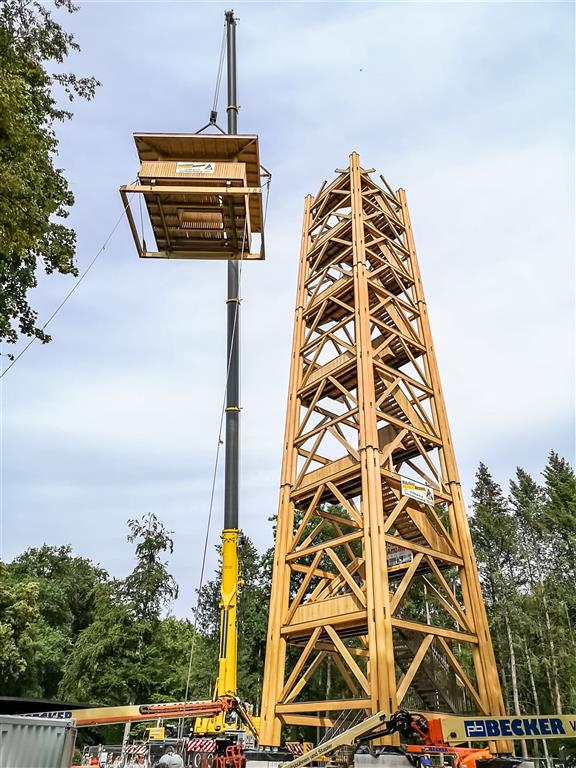

El cliente de Dlubal, Wirth Haker PartmbB de Friburgo en Alemania, fue el responsable del diseño arquitectónico y estructural. La oficina utilizó RFEM para el análisis estructural de la torre de celosía y la plataforma en la parte superior.

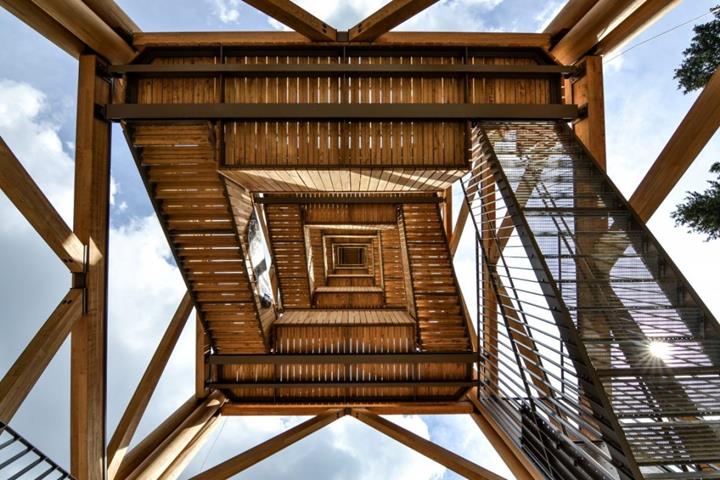

Estructura

La altura total de la estructura de la torre es de 43 m, y el ancho de los cuatro pilares es de 7 m en el centro de la base. La torre se estrecha hacia arriba donde el espacio entre pilares es de 5 m en la parte superior. Los pilares están orientados hacia el centro de la estructura. Cada uno tiene un diámetro de 39 cm en la parte inferior y de 25 cm en la parte superior.

Para lograr una alta durabilidad, se utilizó maderas de castaño de Asturias para las barras de apoyo. No hay ninguna autorización para madera de castaño encolada en exteriores. Por lo tanto, se realizaron ensayos en el Instituto de pruebas de materiales de Stuttgart (Alemania) y se obtuvo la aprobación para cada caso individual. Los peldaños de las escaleras y las plataformas están hechos de madera de roble.

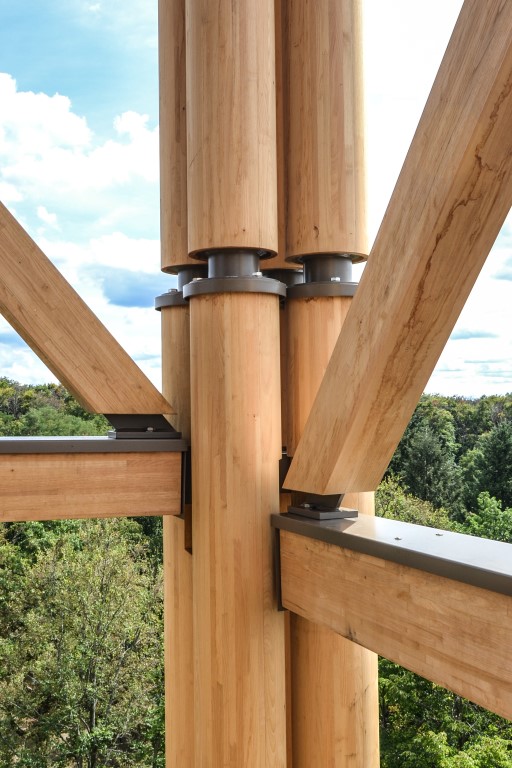

Las uniones están hechas de acero con un sistema de revestimiento dúplex. Fueron diseñadas de tal manera (con pasadores y tornillos) que los elementos de soporte individuales se pudieran intercambiar fácilmente en el futuro. También se cumplieron soluciones eficaces de protección de la madera. Por ejemplo, la parte superior de todas las vigas horizontales y los lados de las caras están cubiertas con chapas. Además, todas las partes de madera están conectadas con acero para proporcionar un espacio entre los elementos para la circulación del aire.

Ubicación del proyecto

Am Goetheturm
60599 Fráncfort del Meno
Alemania

Palabras clave

Torre Torre mirador Cercha Madera Estructuras de madera

  • Vistas 1544x
  • Actualizado 16. diciembre 2021
