Torre Goethe, Frankfurt am Main, Alemanha

Estruturas dimensionadas com os softwares da Dlubal

  • Projeto de cliente

Projeto de cliente da Dlubal

8 de novembro de 2021

001223

Alemanha

RFEM

RFEM 5

Estruturas de madeira

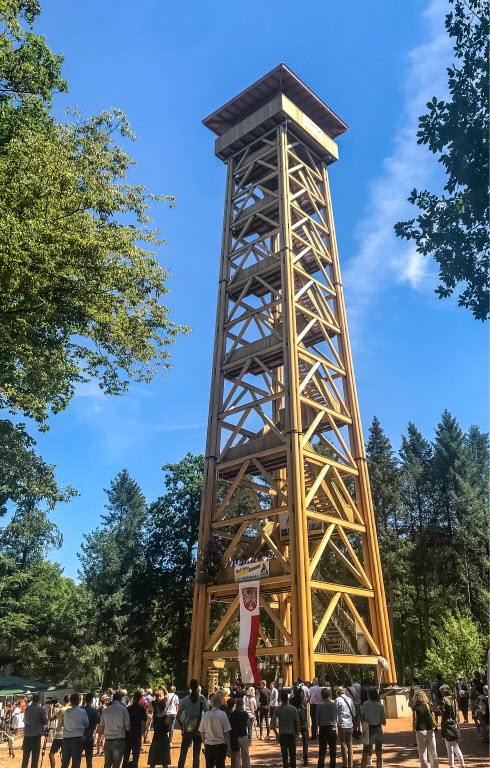

Em julho de 2020, a floresta da cidade de Frankfurt voltou a ter uma torre de observação. A antiga torre Goethe ficou completamente destruída na sequência de um incêndio de origem criminosa em outubro de 2017. A nova torre Goethe foi projetada tendo em conta a torre original de 1931. Desta vez, no entanto, optou-se por uma construção amiga do ambiente, isenta de químicos para a conservação da madeira.

Cliente Grünflächenamt Frankfurt am Main
frankfurt.de
Planeamento arquitetónico e estrutural Wirth Haker PartmbB
Beratende Ingenieure
ing-wh.de
Execução Holzbau Amann GmbH
www.holzbau-amann.de

Parâmetros do modelo

Modelo

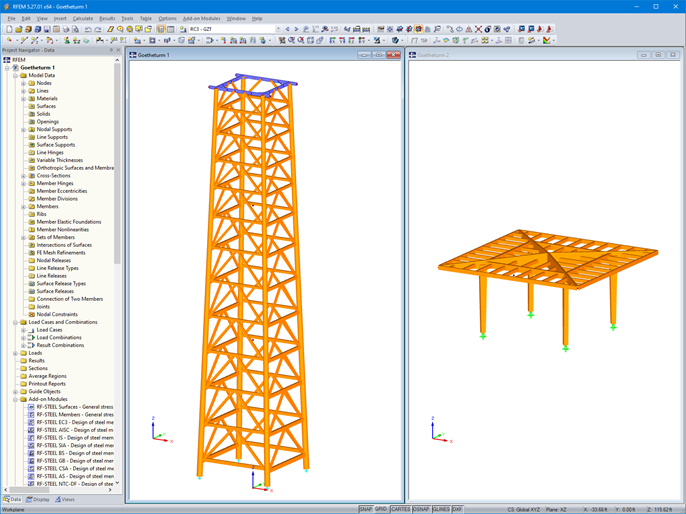

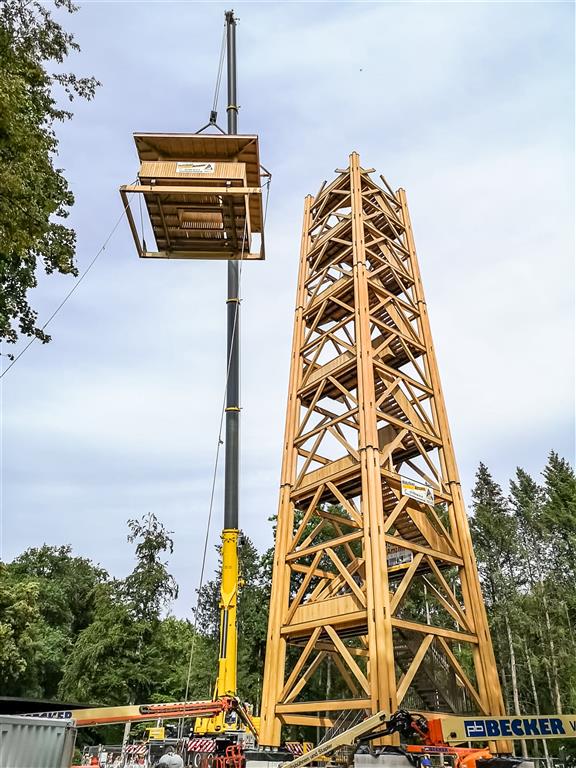

A Wirth Haker PartmbB, cliente da Dlubal, de Friburgo (Alemanha), foi quem ficou responsável pelo planeamento arquitetónico e estrutural. O gabinete utilizou o RFEM para o cálculo estrutural da torre reticulada e da plataforma montada no topo.

Estrutura

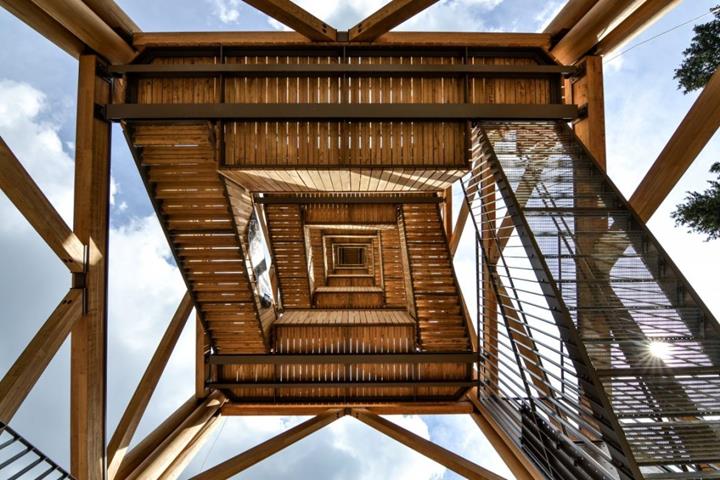

A estrutura da torre tem, ao todo, uma altura de 43 metros, e a distância entre os quatro pilares é de 7,3 metros ao nível do solo. A torre afunila em direção ao topo, onde o espaçamento dos pilares já é de 5,0 metros. Os pilares foram concebidos com uma forma cónica. Têm um diâmetro de 39 centímetros na parte inferior e de 25 centímetros na parte superior.

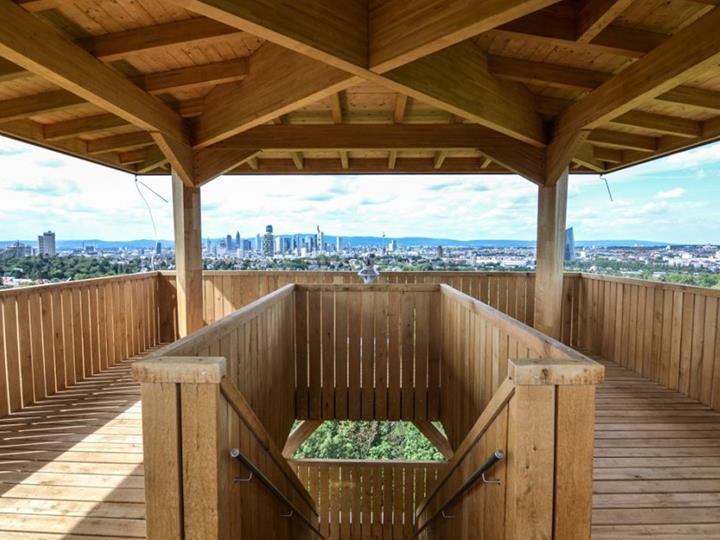

De forma a obter uma maior durabilidade, foi utilizada madeira de castanheiro colada em bloco nos elementos estruturais. Para o uso de madeira de castanheiro colada em espaços exteriores, não existe qualquer aprovação. Por isso, os testes foram realizados no instituto de testagem de materiais de Estugarda (Alemanha), onde foi obtida uma aprovação para este caso em particular. Os degraus e as plataformas são em carvalho.

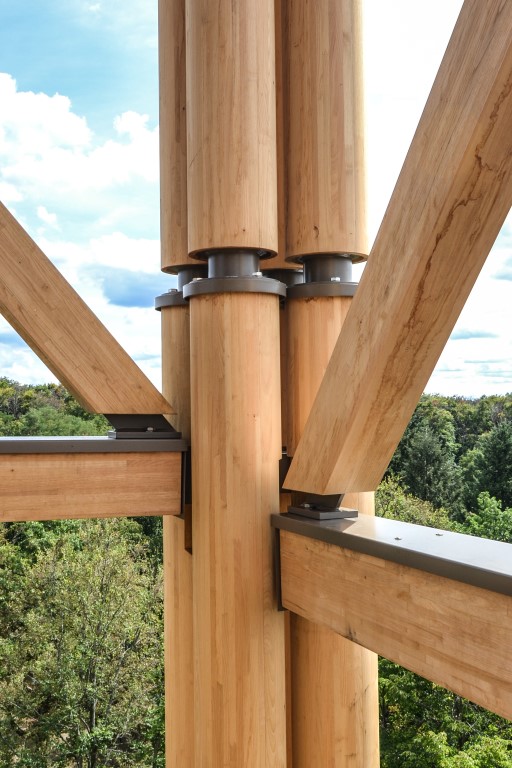

Os pontos nodais são de aço com revestimento duplex. Foram dimensionados (com cavilhas e parafusos) com o propósito de permitir uma substituição fácil dos elementos estruturais individuais no futuro. Também foram aplicadas, exclusivamente, soluções eficazes de proteção de madeira. Por exemplo, todas as vigas horizontais e faces de extremidade estão cobertas com chapas na parte superior. Além disso, todas as partes de madeira estão unidas com aço de forma espaçada para proporcionar uma folga entre os elementos para a circulação de ar.

Local do projeto

Am Goetheturm
60599 Frankfurt am Main
Alemanha

Palavras-chave

Torre Torre de observação Treliça Madeira Estrutura de madeira
