Wieża Goethego we Frankfurcie nad Menem, Niemcy
Projekt klienta

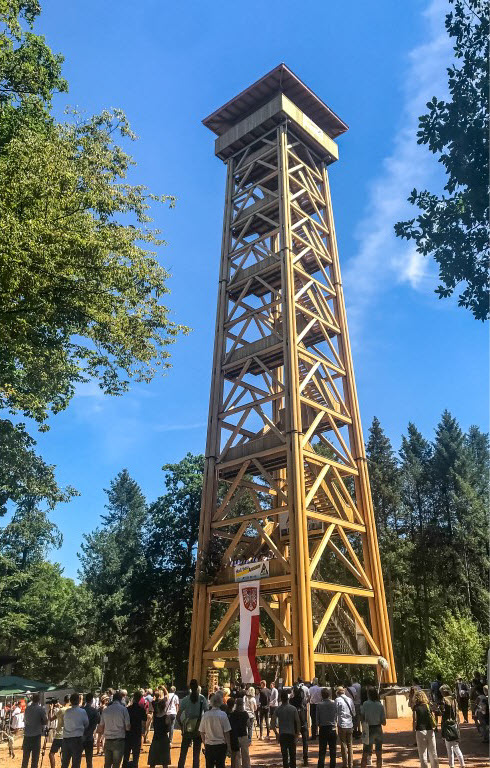

Od lipca 2020 r. Frankfurt nad Menem ponownie może się poszczycić wieżą widokową. Poprzednia konstrukcja została doszczętnie zniszczona w wyniku podpalenia w październiku 2017 roku. Nowa Wieża Goethego została zaprojektowana w sposób zbliżony do pierwotnego projektu z 1931 roku. Tym razem jednak nie zastosowano środków konserwujących do drewna.
| Klient |
Grünflächenamt Frankfurt am Main frankfurt.de |
| Projektowanie architektoniczne i konstrukcyjne |
Wirth Haker PartmbB Beratende Ingenieure ing-wh.de |
| Konstrukcja |
Holzbau Amann GmbH www.holzbau-amann.de |
Parametry modelu
Model

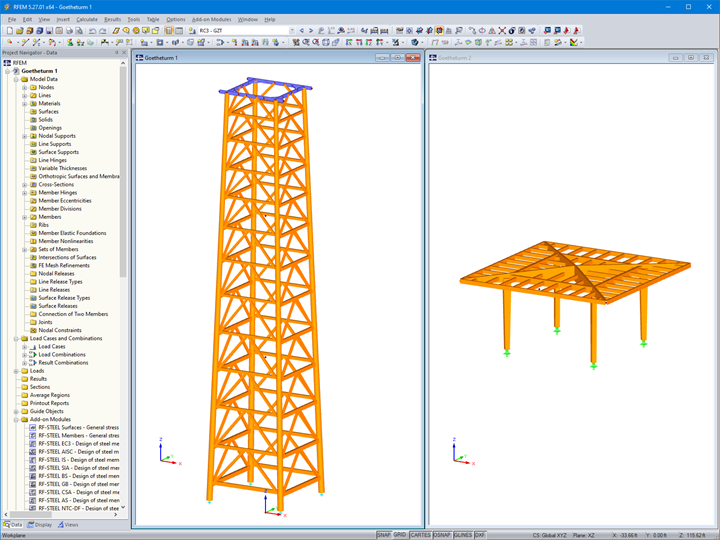

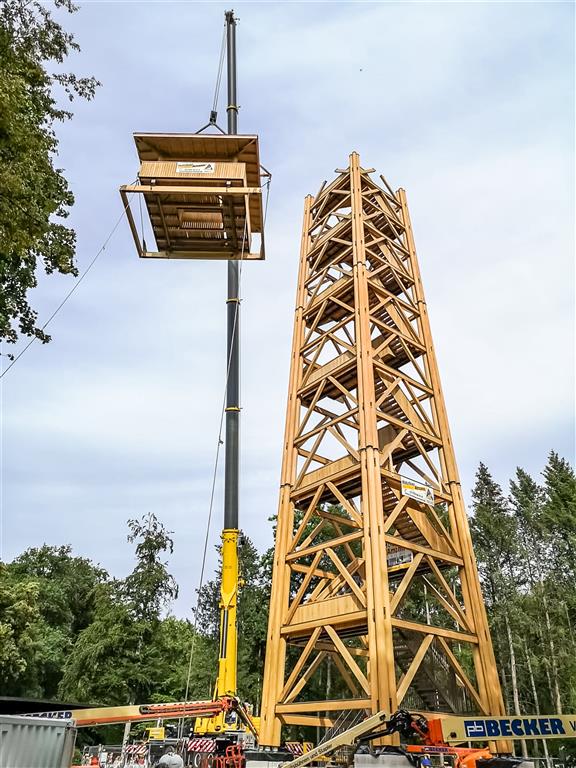

Za projekt obiektu i konstrukcję odpowiedzialny był klient firmy Dlubal, Wirth Haker PartmbB z Freiburga. Biuro wykorzystało program RFEM do analizy statyczno -wytrzymałościowej wieży kratownicowej i platformy na jej szczycie.
Konstrukcja
Całkowita wysokość konstrukcji wieży wynosi 43 m, a rozstaw czterech słupów wynosi 7,3 m u podstawy. Wieża zwęża się ku górze, gdzie rozstaw słupów wynosi 5 m. Słupy są nachylone do środka konstrukcji. Ich średnica wynosi 39 cm na dole i 25 cm na górze.

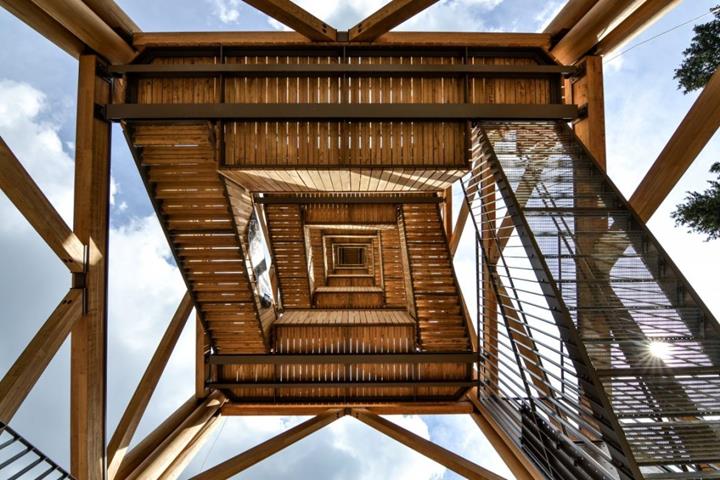

W celu uzyskania wysokiej wytrzymałości, do wykonania prętów nośnych zastosowano drewno z kasztanowca klejone warstwowo. Ponieważ drewno tego gatunku drzewa nie jest dopuszczone do stosowania w konstrukcjach na zewnątrz, konieczne było przeprowadzenie badań w Instytucie Badań Materiałowych w Stuttgarcie (Niemcy) i uzyskanie odpowiedniej aprobaty. Stopnie schodów i spoczniki wykonane są z drewna dębowego.

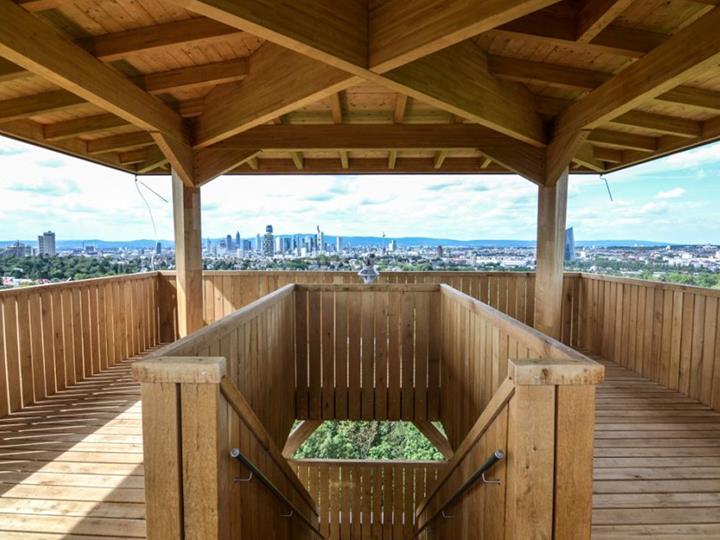

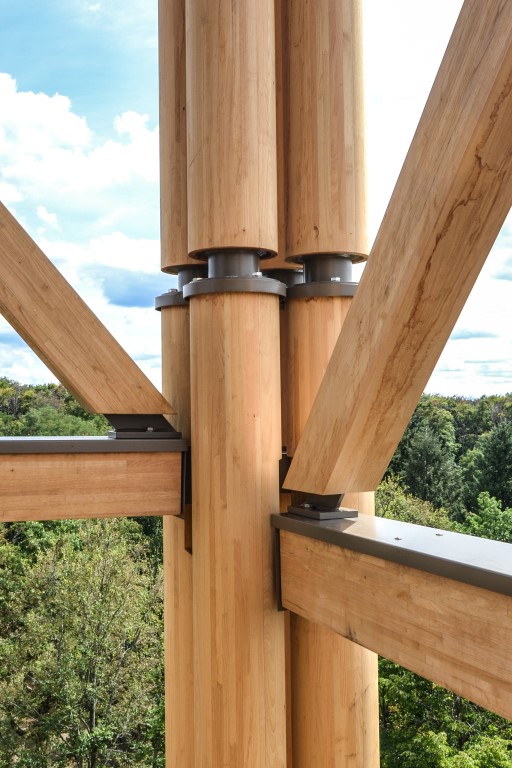

Połączenia wykonane są ze stali powlekanej metodą duplex. Zostały one zaprojektowane w taki sposób (za pomocą kołków rozporowych i wkrętów z kluczem), aby w przyszłości można było łatwo wymienić poszczególne elementy nośne konstrukcji. Jeśli chodzi o ochronę drewna, również zastosowano efektywne rozwiązania, na przykład górna powierzchnia wszystkich poziomych belek i boków jest pokryta arkuszami blachy. Ponadto wszystkie elementy drewniane są połączone za pomocą stali, aby zapewnić odstęp umożliwiający cyrkulację powietrza.
Lokalizacja projektu
Słowa kluczowe
Wieża Wieża widokowa Kratownica Drewno Konstrukcje drewniane
