Goethova vyhlídka, Frankfurt nad Mohanem, Německo

Realizováno v programech Dlubal Software...

  • Zákaznický projekt

Projekt zákazníka

8. listopadu 2021

001223

Německo

RFEM

RFEM 5

Dřevěné konstrukce

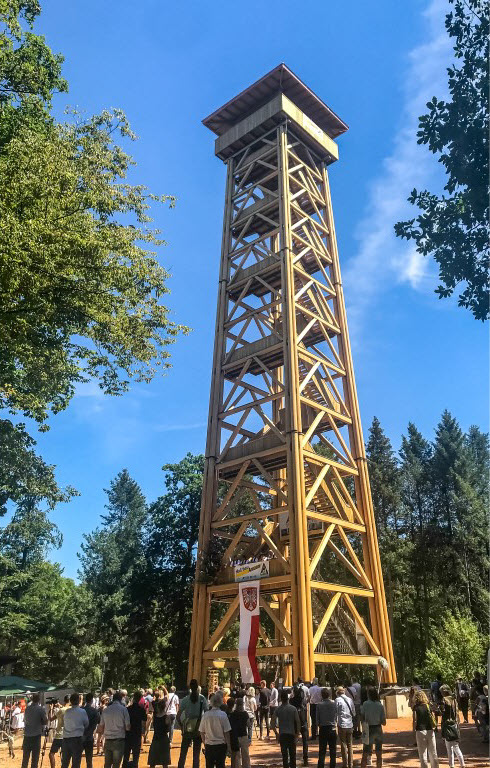

Od července 2020 stojí v Městském lese ve Frankfurtu nad Mohanem znovu rozhledna. Stará Goethova věž v říjnu 2017 zcela shořela po zapálení žhářem. Nová Goethova rozhledna byla postavena nedaleko původní konstrukce z roku 1931. Tentokrát se však zcela upustilo od chemické ochrany dřeva.

Investor Úřad pro údržbu veřejné zeleně (Grünflächenamt), Frankfurt nad Mohanem, Německo
frankfurt.de
Architektonický a statický návrh Wirth Haker PartmbB
Beratende Ingenieure
ing-wh.de
Realizace Holzbau Amann GmbH
www.holzbau-amann.de

Parametry modelu

Model

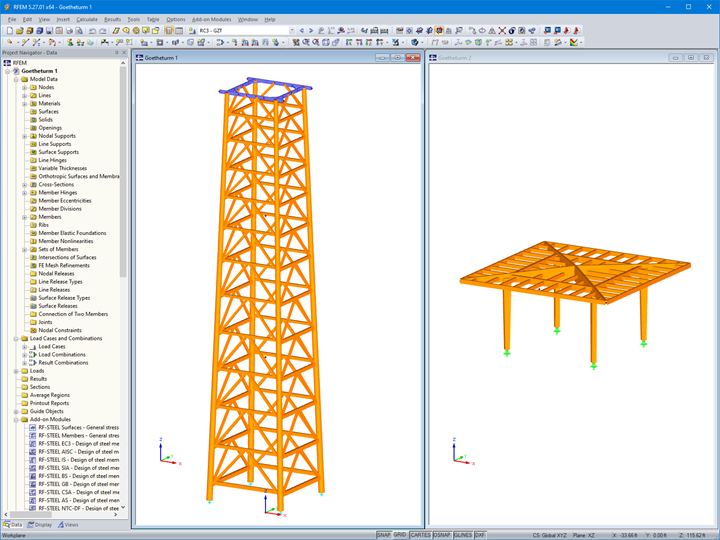

Společnost Wirth Haker PartmbB z Freiburgu, která patří k zákazníkům společnosti Dlubal Software, převzala odpovědnost za návrh objektu a posouzení konstrukce. Kancelář použila pro statický výpočet příhradové věže s horní plošinou program RFEM.

Konstrukce

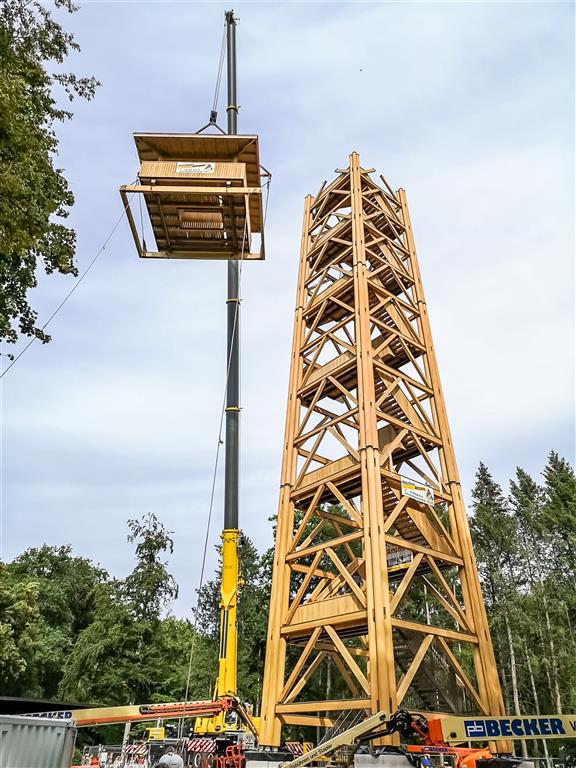

Konstrukce věže má celkovou výšku 43 m, osová vzdálenost čtyř sloupů u země činí 7,3 m. Věž se směrem k vrcholu zužuje a nahoře je vzdálenost sloupů 5,0 m. Sloupy byly opracovány do kuželovitého tvaru. Dole mají vždy průměr 39 cm a nahoře 25 cm.

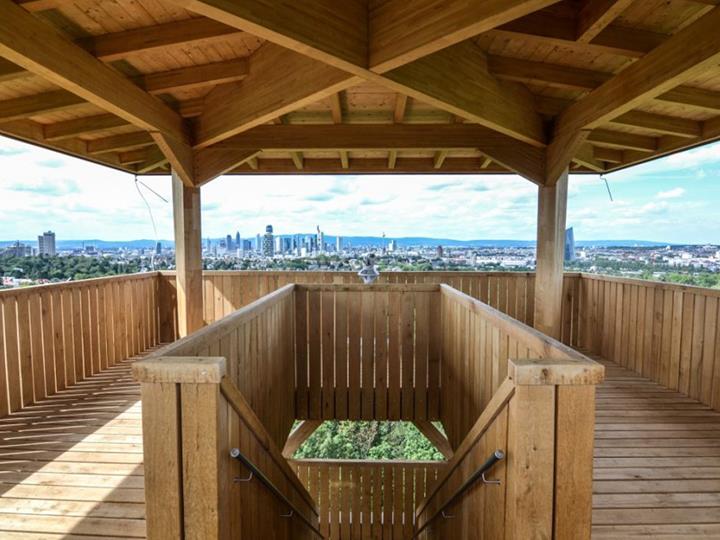

Pro dosažení vysoké odolnosti se pro nosné prvky použilo blokově lepené dřevo z kaštanovníku jedlého. Venkovní použití lepeného kaštanového dřeva nebylo dosud schváleno. Proto byly provedeny zkoušky v Ústavu pro zkoušení materiálu ve Stuttgartu a bylo získáno povolení pro tento jednotlivý případ. Krytina na schodech a podestách je vyrobena z dubu.

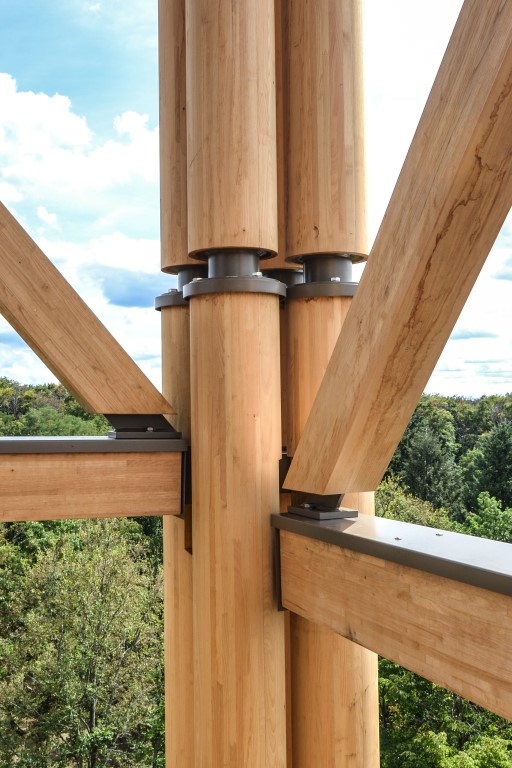

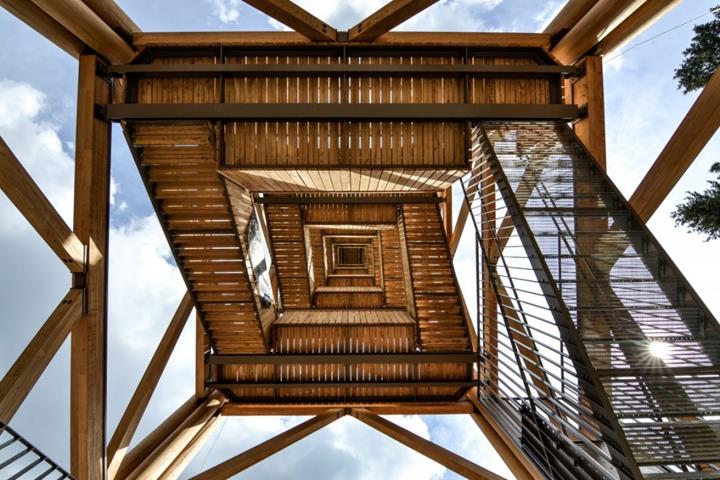

Styčníky jsou z duplexní oceli. Byly navrženy tak (s kolíky a šrouby), aby bylo později možné jednotlivé nosné prvky snadno vyměnit. Zvolena byla výlučně konstrukční ochrana dřeva. Veškeré vodorovné nosníky a čelní plochy jsou tak například nahoře zakryty plechy.  Dále jsou všechny dřevěné části spojeny distančně ocelí, aby mezi nimi mohl cirkulovat dostatek vzduchu.

Umístění projektu

Am Goetheturm
60599 Frankfurt nad Mohanem
Německo

Klíčová slova

Věž Rozhledna Příhradová konstrukce Dřevo Dřevěné konstrukce
