Tour Goethe, Francfort-sur-le-Main, Allemagne
Projet Client

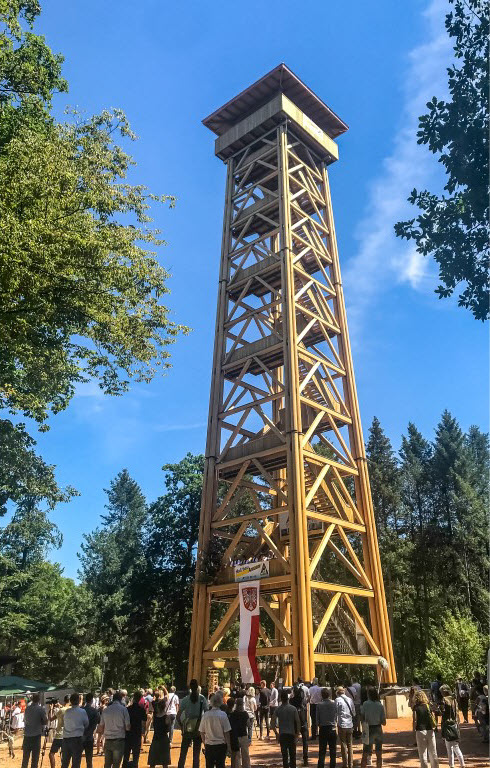

Depuis Juillet 2020, une autre tour d'observation a été construite dans la forêt de la ville de Francfort. L'ancienne tour Goethe a été complètement détruite à la suite d'un incendie criminel en octobre 2017. La nouvelle tour Goethe a été conçue de manière similaire à l'originale datant de 1931. La protection chimique du bois a cependant été complètement ignorée cette fois-ci.
| Maître d'ouvrage |
Bureau des espaces verts à Francfort-sur-le-Main francfort.de |
| Architecture et calcul de structure |
Wirth Haker PartmbB Bureau d'étude ing-wh.de |
| Construction |
Holzbau Amann GmbH www.holzbau-amann.de |
Données du modèle
Modèle

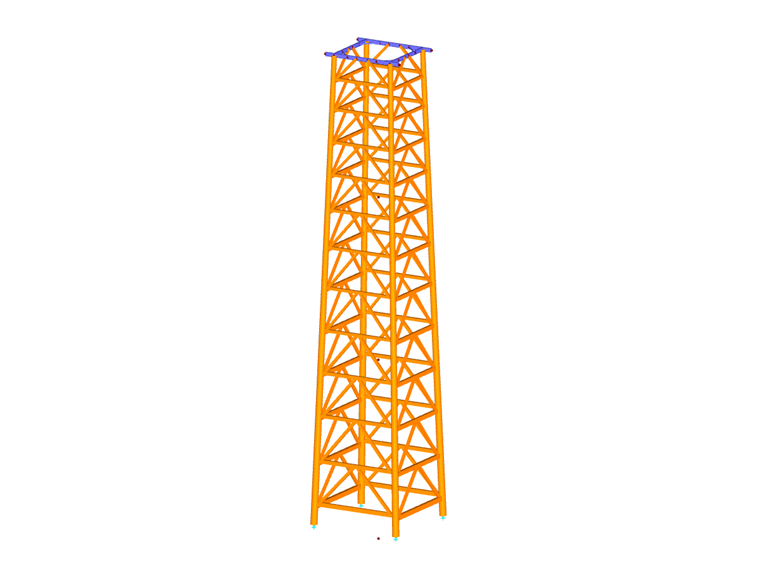

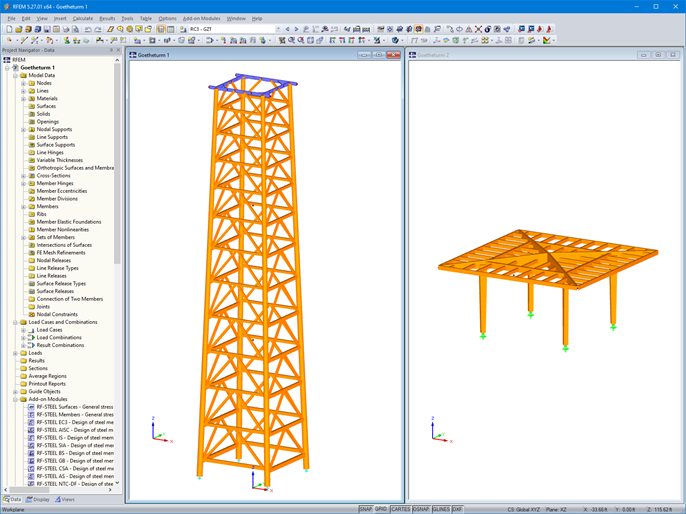

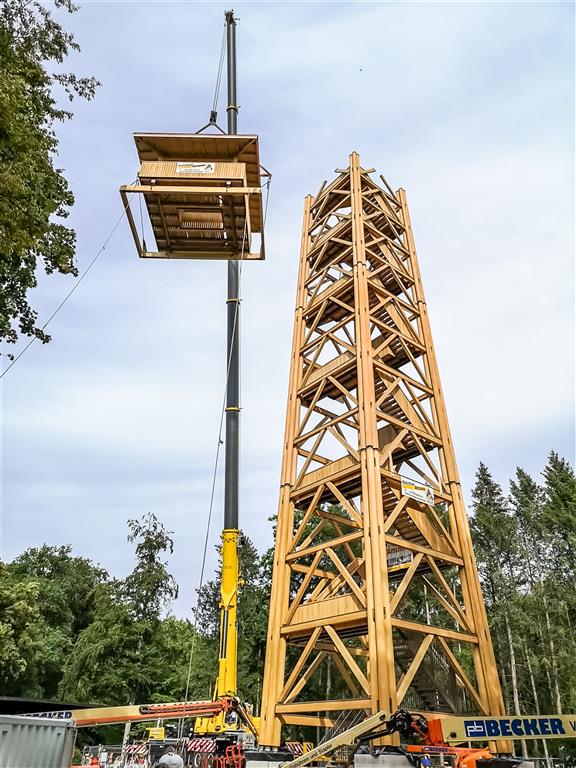

Wirth Haker PartmbB, client de Dlubal Software situé à Fribourg, était chargé du calcul de la structure et des objets. Le bureau a eu recours au logiciel RFEM pour effectuer le calcul de la tour en treillis et de la plateforme en haut.
Structure
La structure de la tour s'élève à 43 m de haut et l'entraxe entre les quatre poteaux est de 7,3 m au sol. La structure se réduit vers le sommet ou l'espacement entre les poteaux est de 5,0 m. Les poteaux sont axés de manière conique. Ils présentent chacun un diamètre de 39 cm à la base et de 25 cm à la tête.
Afin d'atteindre un niveau de durabilité suffisant, du bois de châtaignier lamellé-collé a été utilisé pour les barres de maintien. Aucune approbation n'est nécessaire pour le bois de châtaignier collé en extérieur. Des tests ont donc été effectués à l'institut de contrôle des matériaux de Stuttgart et une approbation a été obtenue suite à une étude graduelle du matériau. Le bois de chêne a été utilisé pour le rebord des marches et des plateformes.

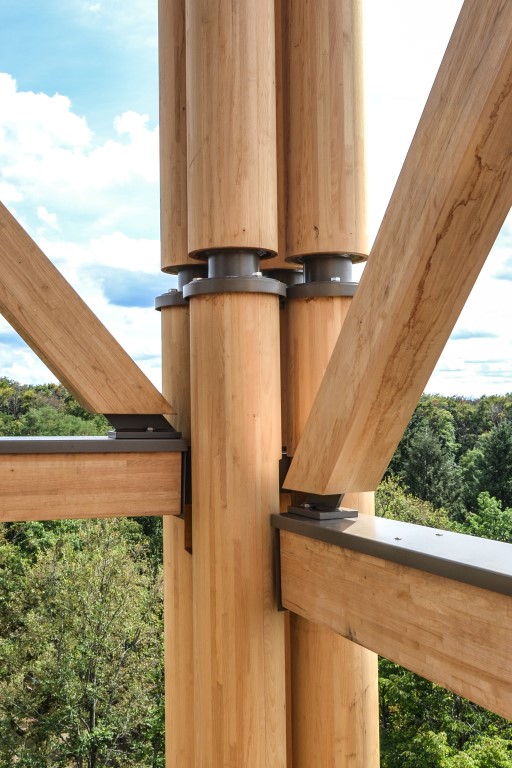

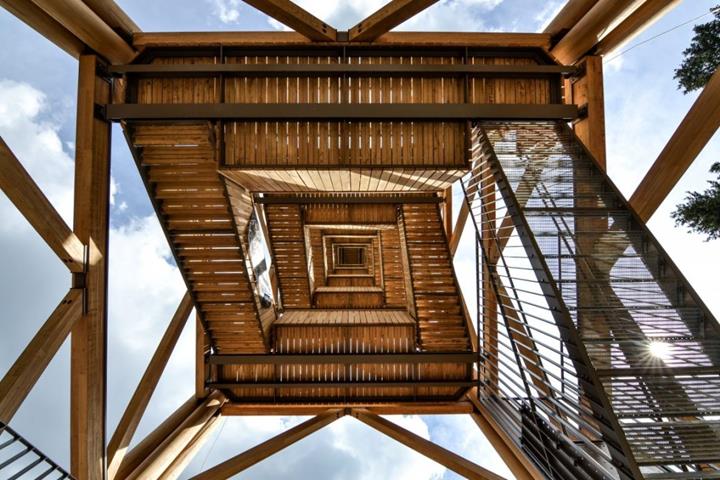

Les assemblages sont constitués d'acier à revêtement duplex. Ils ont été vérifiés de telle sorte que les éléments porteurs individuels puissent être facilement interchangeables par la suite. Seules des solutions favorisants la protection du bois ont été exécutées. A titre d'exemple, toutes les poutres horizontales et les faces d'extrémité sont recouvertes de tôles sur la partie supérieure. De plus, les assemblages en acier connectant toutes les parties en bois sont disposés à une distance suffisante pour que l'air puisse circuler entre eux.
Adresse du projet
Mots-clés
Tour Tour d'observation Treillis Bois Assembleur de structures bois
