Torre di Goethe, Francoforte sul Meno, Germania
Progetto cliente

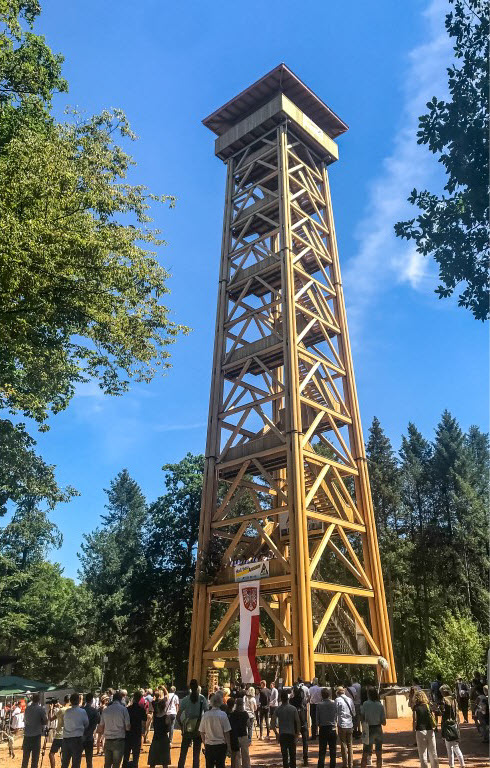

Da luglio 2020, il Bosco della città di Francoforte ha di nuovo una torre panoramica. La vecchia Torre di Goethe è stata completamente distrutta a causa di un incendio doloso nell'ottobre 2017. La nuova Torre di Goethe è stata progettata in maniera simile al progetto originale del 1931. Questa volta, tuttavia, è stata costruita senza protezioni chimiche del legno.
| Committente |
Grünflächenamt Francoforte sul Meno frankfurt.de |
| Progettazione architettonica e strutturale |
Wirth Haker PartmbB Beratende Ingenieure ing-wh.de |
| Montaggio |

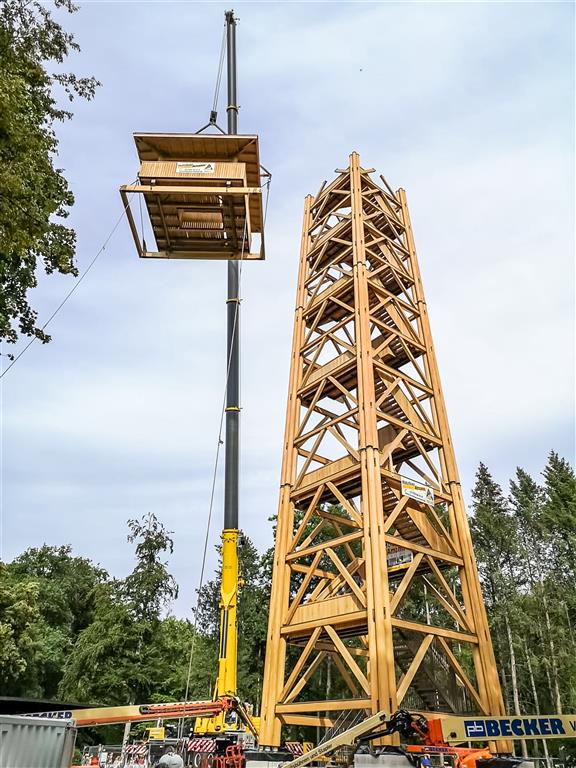

Holzbau Amann GmbH www.holzbau-amann.de |
Parametri del modello
Modello

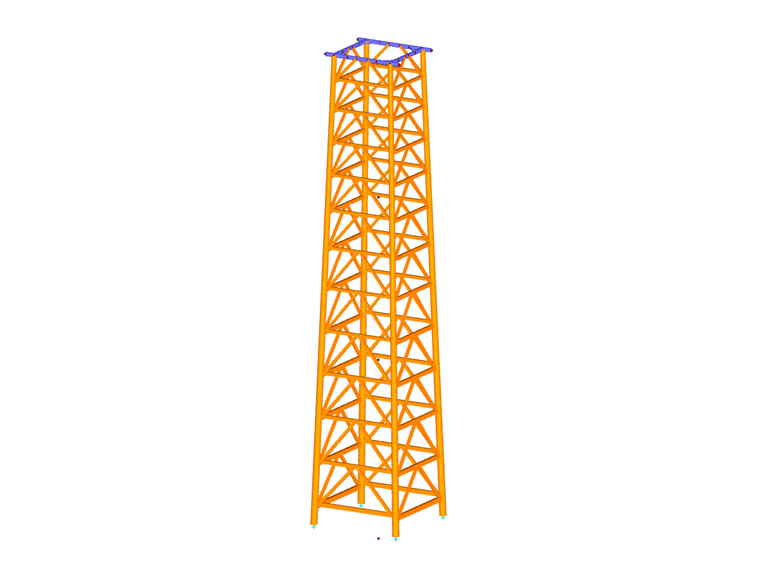

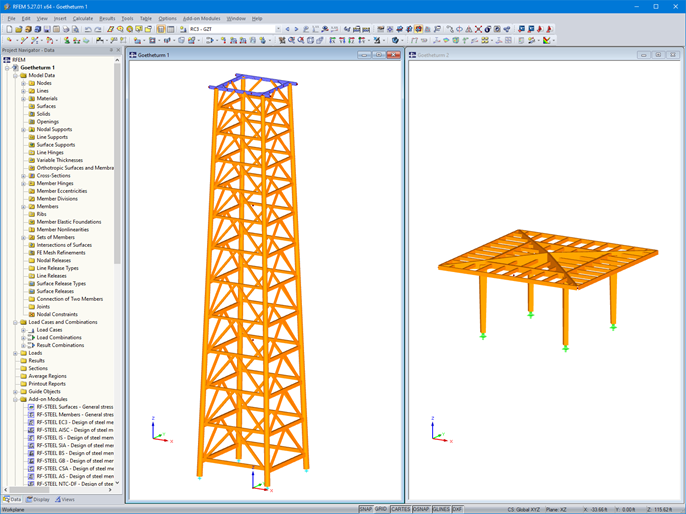

Wirth Haker PartmbB di Friburgo, uno dei clienti di Dlubal Software, ha assunto la responsabilità della progettazione e della valutazione della costruzione. L'ufficio ha utilizzato RFEM per l'analisi strutturale della torre a traliccio e del pulpito nella parte superiore.
Struttura
L'altezza totale della struttura a torre è di 43 m e la larghezza delle quattro colonne è di 7,3 m al centro della base. La torre si rastrema verso l'alto dove la distanza tra le colonne è di 5 m nella parte superiore. I pilastri sono progettati con una forma conica. Ciascuno ha un diametro di 39 cm nella parte inferiore e di 25 cm nella parte superiore.

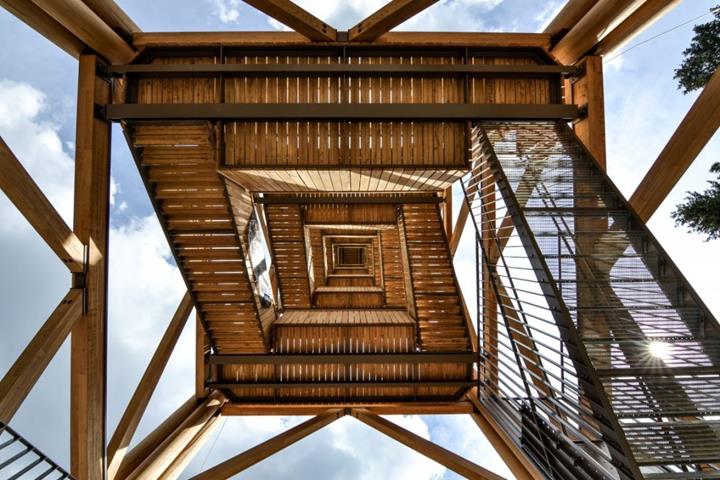

Al fine di ottenere una lunga durata, per le aste di supporto è stato utilizzato legno incollato a blocchi di castagno. Non c'è approvazione per il legno di castagno incollato in posizioni esterne. Pertanto, sono stati effettuati test presso l'istituto di prove sui materiali di Stoccarda (Germania) e l'approvazione è stata ottenuta per singolo caso. I gradini delle scale e le piattaforme sono in rovere.

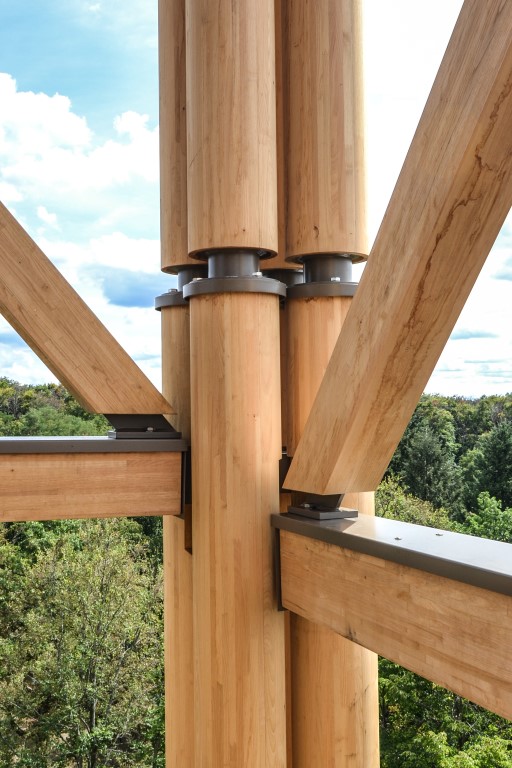

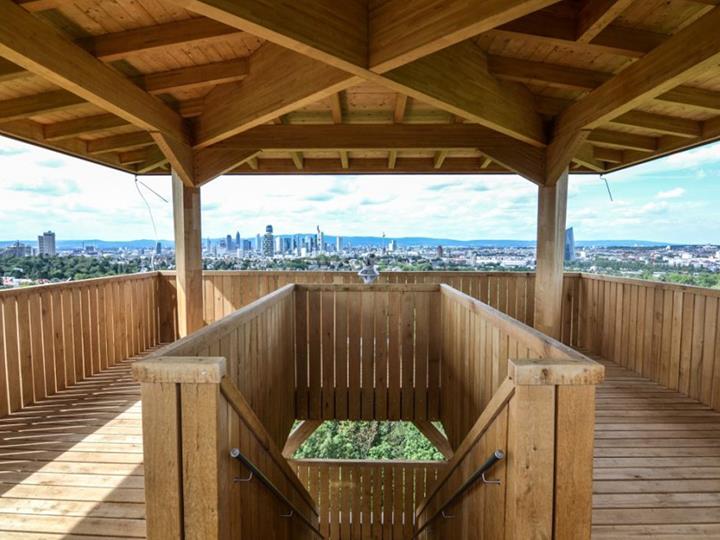

I giunti sono realizzati in acciaio con rivestimento duplex. Sono stati progettati in modo tale (con tasselli e viti per chiavetta) che i singoli elementi di supporto possano essere facilmente sostituiti in futuro. Sono state soddisfatte anche soluzioni efficaci per la protezione del legno. Ad esempio, la parte superiore di tutte le travi orizzontali e i lati della faccia sono coperti con fogli. In addition, all timber parts are connected with steel to provide a gap between the elements for air circulation.
Posizione del progetto
Parole chiave
Traliccio Torre panoramica trave reticolare Legno Strutture di legno
