Колокольня в г. Блайбах, Германия
Проект заказчика

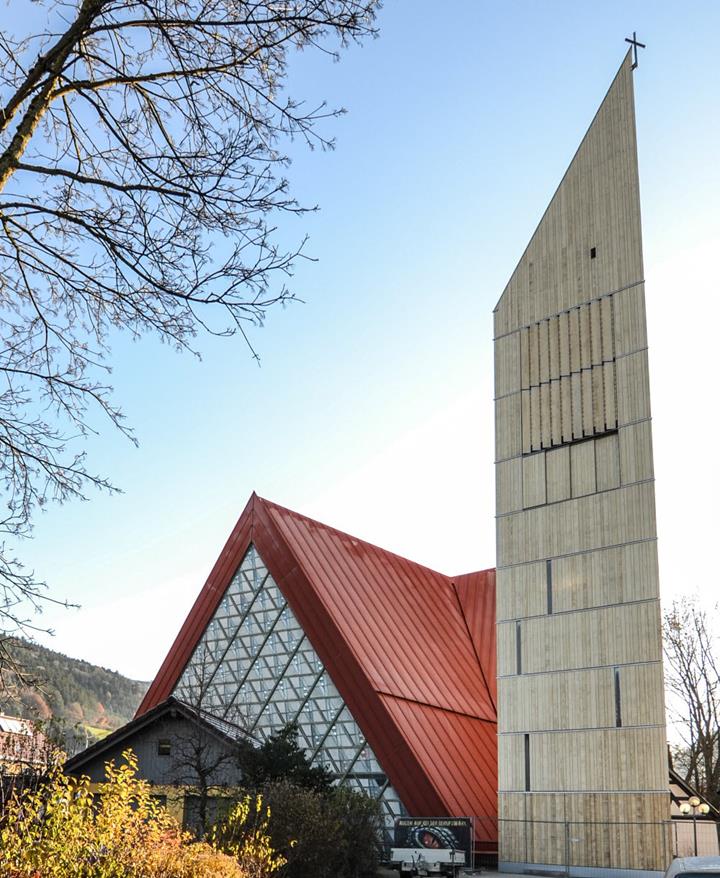

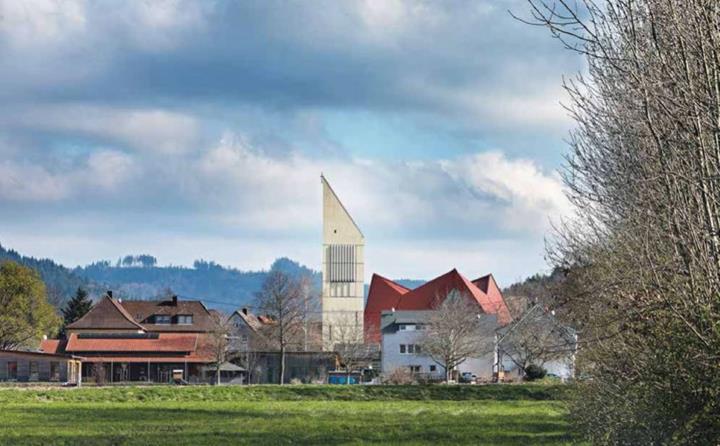

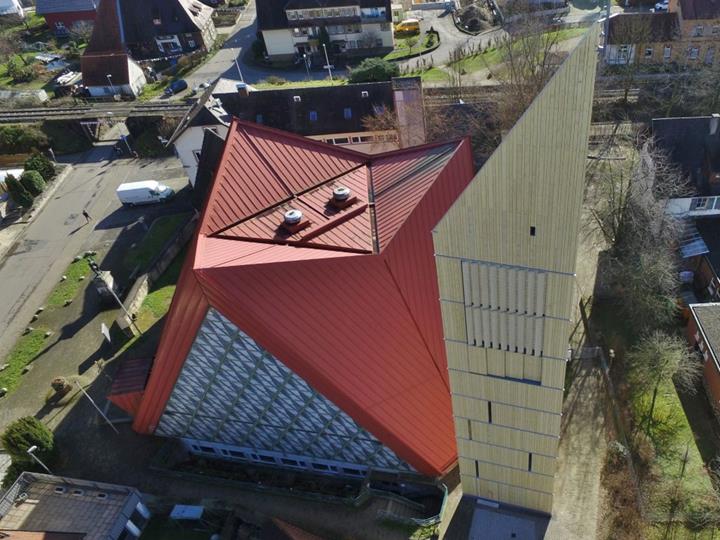

Эта необычная колокольня была построена в живописном городке Блайбах, в природном парке Южный Шварцвальд. Конструкция высотой около 34 м имеет треугольное основание и выполнена преимущественно из многослойной клеенной древесины (CLT).
| Заказчик |
Римско-католическая церковная община Митлерес-Эльц и Симонсвельдерталь Приход Св. Георгия в г. Блайбах www.kath-semes.de |
| Архитектурный проект |
PlantGroup1 www.werkgruppe1.de |
| Расчёт конструкции |
Wirth Haker PartmbB Инженер-консультант ing-wh.de |
| Исполнитель |
Holzbau Baumer GmbH www.baumer-holzbau.de |
Параметры модели
Модель
На высоте около 14 м находится смотровая площадка, с которой можно полюбоваться окрестными долинами и вершинами шварцвальдских гор.

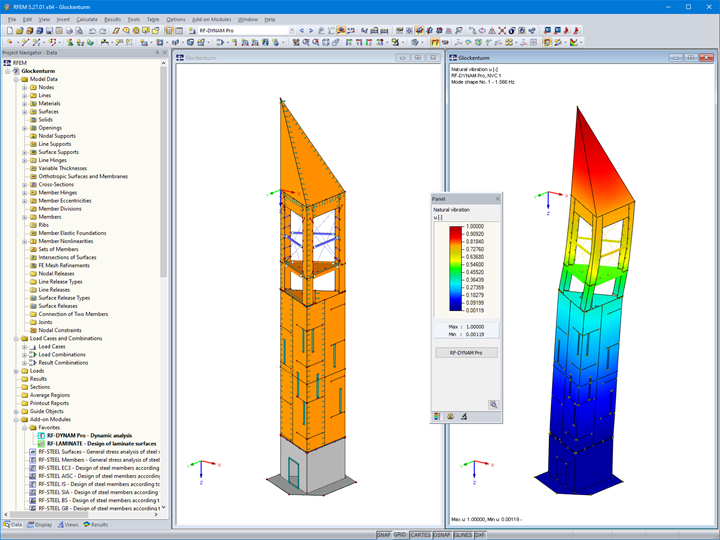

Проект конструкции разработало фрайбургское проектно-конструкторское бюро Wirth Haker PartmbB, используя для расчётов программу RFEM и дополнительные модули RF-LAMINATE и RF-DYNAM Pro - Natural Vibrations.
Особенности конструкции
Башня состоит из трех основных элементов - основания, звонницы и скошенного "шпиля". Основание представляет собой равносторонний треугольник со сторонаями 6,60 м. Наружные стены, выполненные из пихтовых CLT-панелей, опираются на железобетонный кольцевой фундамент высотой около 3,3 м и толщиной подошвы 45 см. Стены соединены с телом фундамента при помощи забетонированных анкеров, стыковых стержней и металлических пластин.

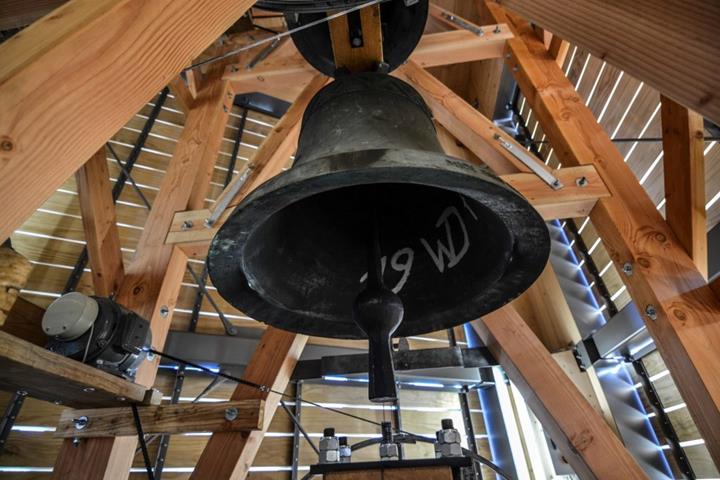

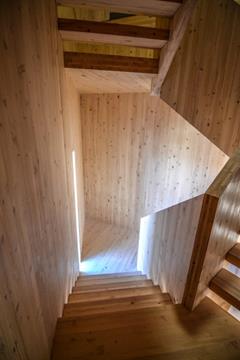

На смотровую площадку на высоте 14 м ведет лестница из 60 ступеней с двенадцатью промежуточными площадками. Высота полёта, на котором расположена смотровая площадка, составляет 2,70 м. Над ним в два яруса располагаются балки для подвешивания колоколов (2 х 2,9 м). Стены колокольни плавно переходят в 11-метровый шпиль в форме трехгранной пирамиды.
Особая треугольная форма, а также материал стен (CLT-панели перекрестным расположением слоев древесины) обеспечивают высокую жесткость и стабильность формы конструкции, позволяя ей, наряду со статической нагрузкой, хорошо выдерживать динамическую нагрузку от ракачивающихся колоколов.
Конструкция имеет класс огнестойкости F30, что было подтверждено расчётом пожарной безопасности всех конструктивных элементов, включая ступени лестницы. Вертикальное расположение элементов фасадной опалубки, выполненной из панелей Accoya, обеспечивает конструктивную защиту древесины, ацетилирование (обрабока уксусным анигидридом) защищает ее от пагубного воздейсвия грибов и насекомых и делает менее восприимчивой к погодным условиям.
Расположение проекта
Ключевые слова
Башня Смотровая башня Поперечно-клеёная древесина Древесина Монтаж деревянных конструкций
