德国布赖巴赫的钟楼

客户项目

返回客户项目总览

CP 001225 | 德国布赖巴赫的钟楼

01

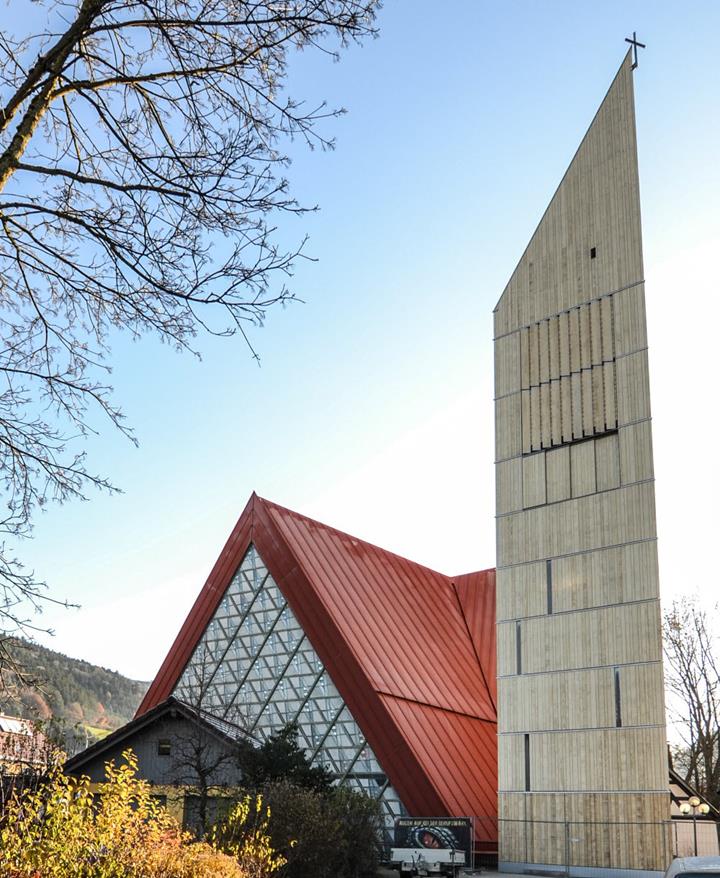

德国布莱巴赫的钟楼 (© ingwh/jh)

02

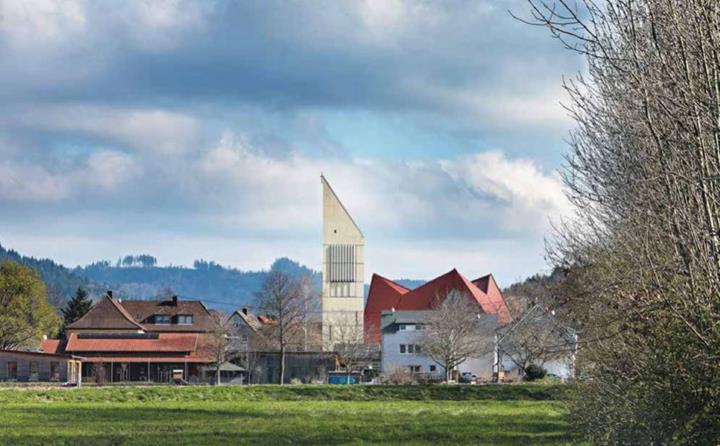

远处的钟楼 (© ingwh/jh)

03

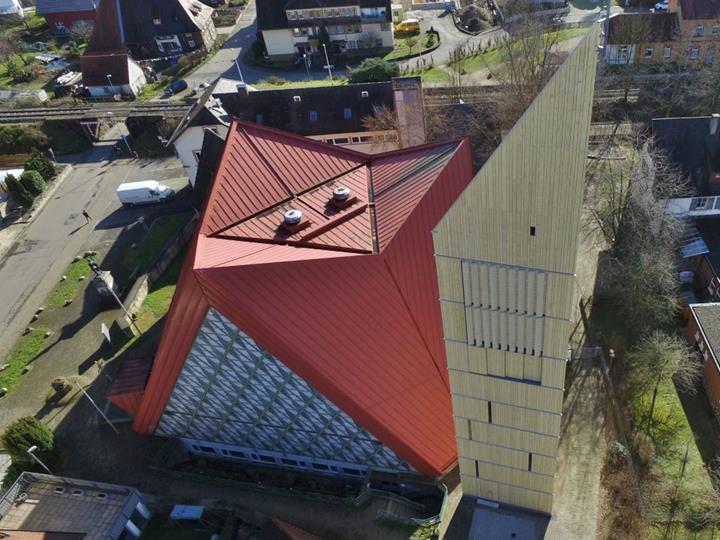

钟楼和教堂的鸟瞰图 (© ingwh/jh)

04

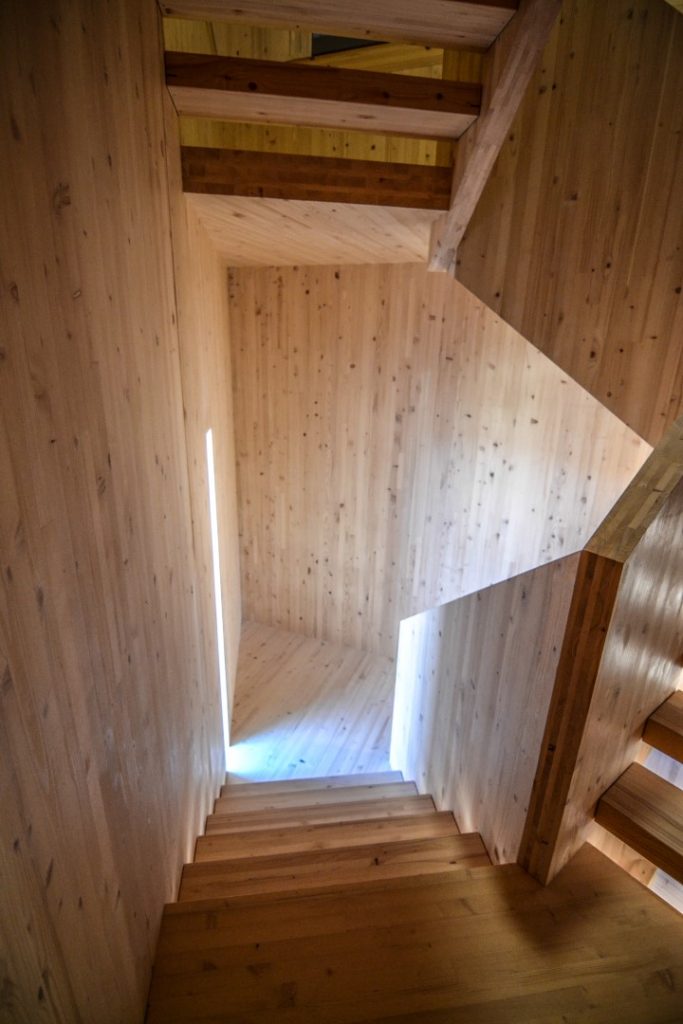

楼梯视图 (© ingwh/jh)

05

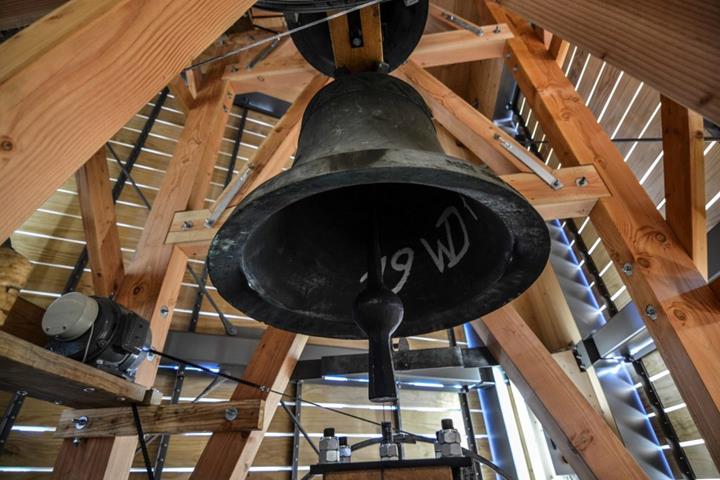

钟楼 (© ingwh/jh)

返回客户项目总览

This article was translated by Google Translator

View original text

2021年12月15日

001225

RF-DYNAM Pro - Natural Vibrations

木结构

层板胶合木梁、层压板面结构、交错层压木(CLT)结构

在德国南部黑森林自然公园的布莱巴赫建造了一座造型独特的钟楼。该结构高约 34 米，底面为三角形，主要由正交胶合木 (CLT) 构成。

投资者	Röm.-kath. Kirchengemeinde Mittleres Elz- und Simonswäldertal Pfarrei St. Georg - Bleibach, Germany www.kath-semes.de
建筑设计	WerkGruppe1 www.architektur3.de
结构设计	Wirth Haker PartmbB Beratende Ingenieure ing-wh.de
施工	Holzbau Baumer GmbH www.baumer-holzbau.de

模型参数

模型

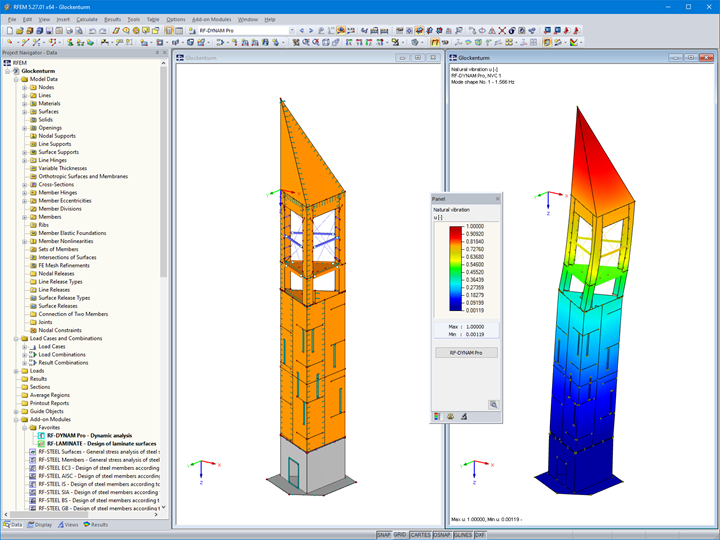

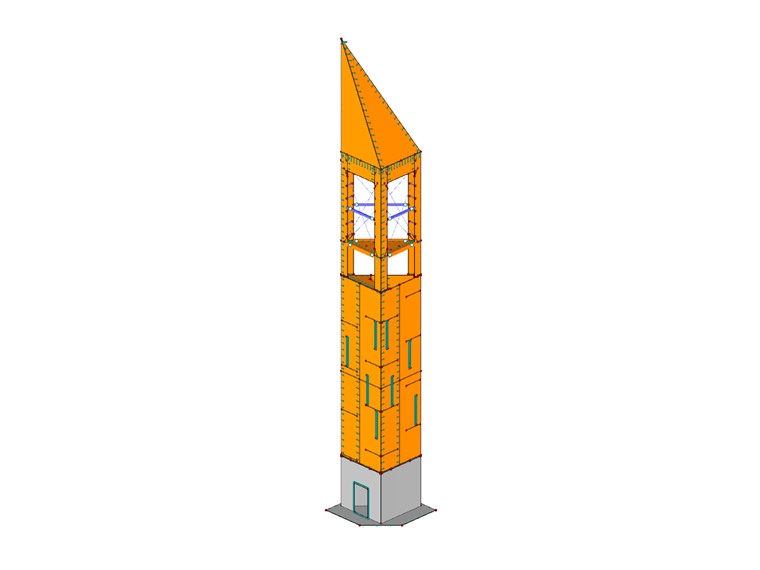

模型 | 木结构钟楼

在大约 46 米高处设有一个观景台。从这里可以望见到周围的山谷和黑森林山脉的山峰。

来自德国弗莱堡的 Wirth Haker PartmbB 工程公司负责该钟楼塔架部分的结构设计。工程师们使用 RFEM 以及附加模块 RF‑LAMINATE 和 RF‑DYNAM Pro - Natural Vibrations 完成了该项目的结构设计。

结构

该钟楼由塔身、钟室和塔尖三个主要部分组成。底面为等边三角形，边长约为 6.60 米。塔身墙体采用 20 厘米厚的银冷杉正交胶合木板。基础墙采用钢筋混凝土，高度为 3.30 米，混凝土基础底板厚度为 45 厘米。墙体通过锚杆、钢填板和钢销锚固在基础中。

要登上大约 14 米高的观景台，需要向上攀爬 60 级台阶和 12 个平台。观景台所在层的层高为 2.7 米。在此之上，钟楼又向上延伸了两层（2 x 2.9 米）。顶部为三面金字塔形的塔尖，高 11 米。

三角形的塔身形状以及由正交胶合木制成的墙体构件确保了结构有足够大的刚度和稳定性。这样不仅使结构能承受静荷载，还可以承受钟在摇摆时产生的动荷载。

防火等级要求为 F30。这被用于所有结构构件的耐火设计，包括台阶。外墙板采用 Accoya 固雅木。这种木材是用乙酸酐进行了化学改性（乙酰化），从而能够抵抗真菌、昆虫和天气条件这些能导致木材腐烂的因素。

项目位置

Parish St. Georg

Schulstrasse 2

79261 Gutach-Bleibach im Breisgau

Germany
