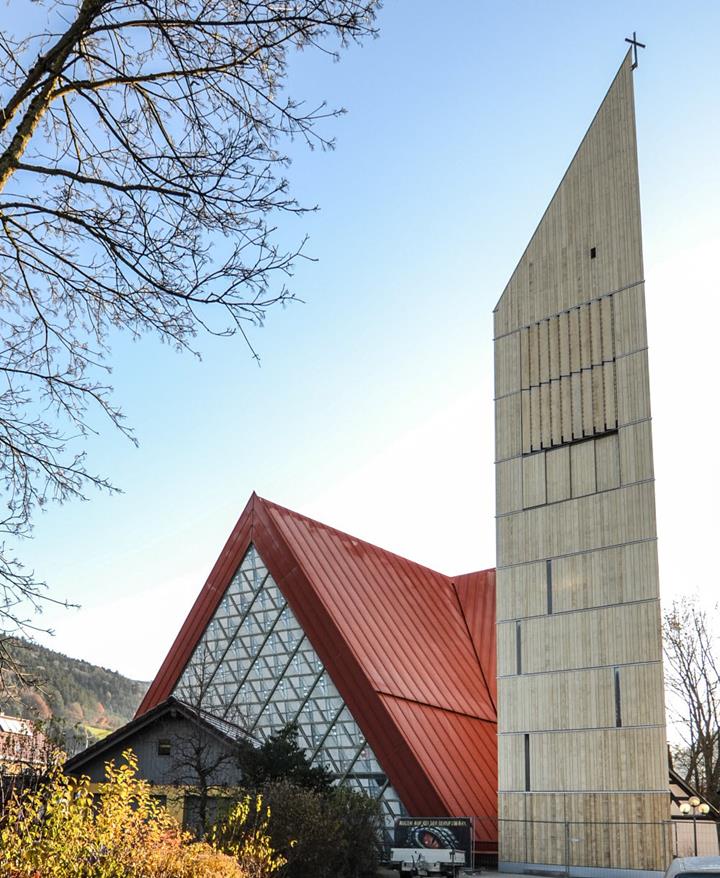

Campanario en Bleibach, Alemania

Estructuras analizadas con Dlubal Software

  • Proyecto de cliente

Proyecto de cliente

Este artículo fue traducido por el Traductor de Google

Ver texto original

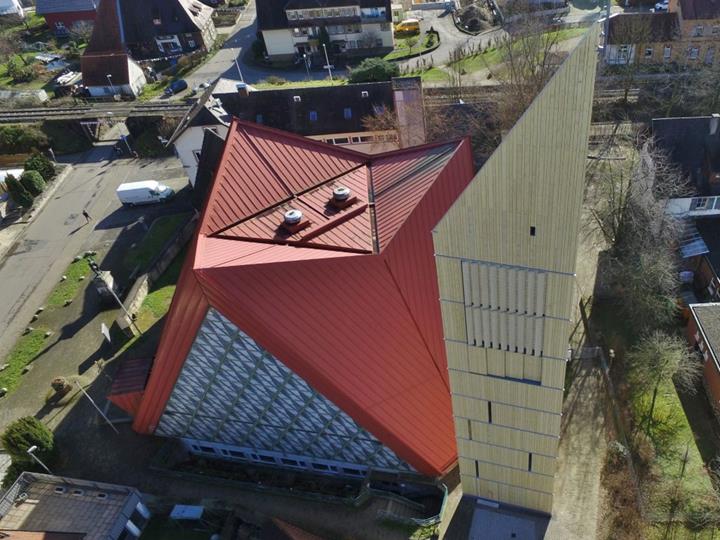

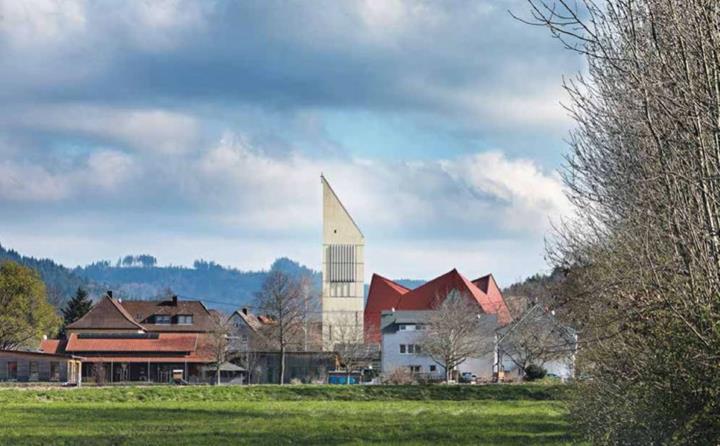

Se ha construido un campanario extraordinario en Bleibach en el Parque Natural de la Selva Negra del Sur, Alemania. La estructura, con una altura aproximada de 34 m, tiene una planta triangular y se compone principalmente de madera contralaminada (CLT).

Inversor Röm.-kath. Kirchengemeinde Mittleres Elz- und Simonswäldertal
Pfarrei St. Georg - Bleibach, Alemania
www.kath-semes.de
Arquitectura WerkGruppe1
www.architektur3.de
Diseño arquitectónico y estructural Wirth Haker PartmbB
Beratende Ingenieure
ing-wh.de
Construcción Holzbau Baumer GmbH
www.baumer-holzbau.de

Parámetros del modelo

Modelo

Hay una plataforma de observación a una altura de aproximadamente 14 metros. Bajo petición, puede contemplar los valles circundantes y los picos de las montañas de la Selva Negra.

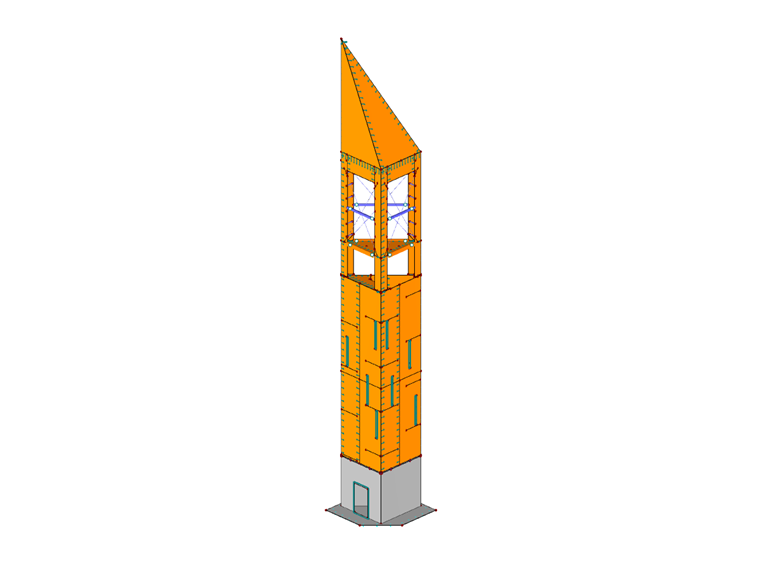

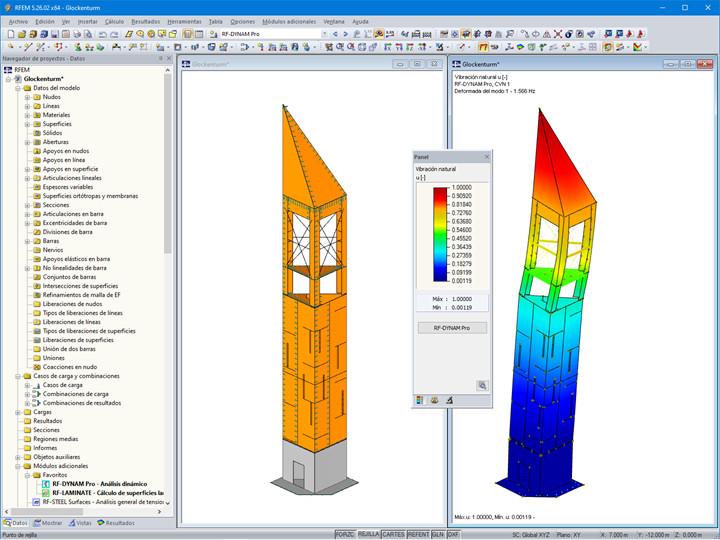

La oficina de ingeniería de Wirth Haker PartmbB de Friburgo, Alemania, fue responsable del análisis de la estructura de la torre. Los ingenieros utilizaron RFEM y los módulos adicionales RF-LAMINATE y RF-DYNAM Pro - Natural Vibrations para el análisis y diseño estructural.

Estructura

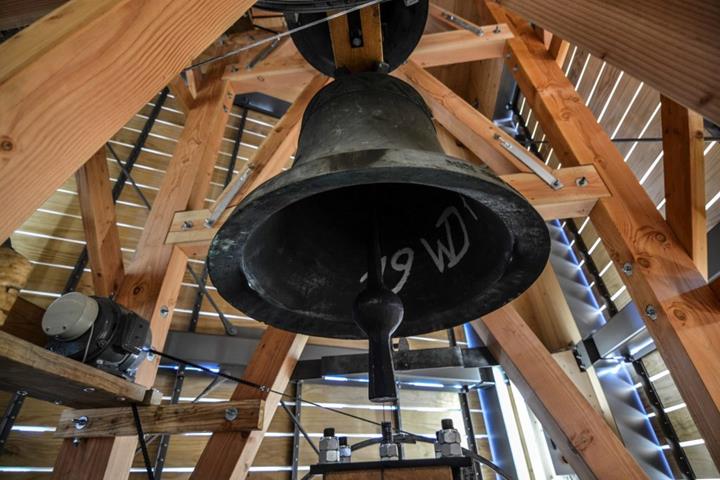

El eje de la torre, la cámara de la campana y la aguja forman los tres componentes principales de la torre. La planta forma un triángulo equilátero con lados de aproximadamente 6'60 m. Las paredes laterales se componen de elementos de madera contralaminada de abeto con un espesor de 20 cm. Están puestos sobre una cimentación de anillo de hormigón armado con muros de cimentación de aproximadamente 3,30 cm de alto y una losa de piso de 45 cm de espesor. Los muros están anclados en la cimentación por medio de anclajes de barras de acero, así como placas ranuradas y pasadores.

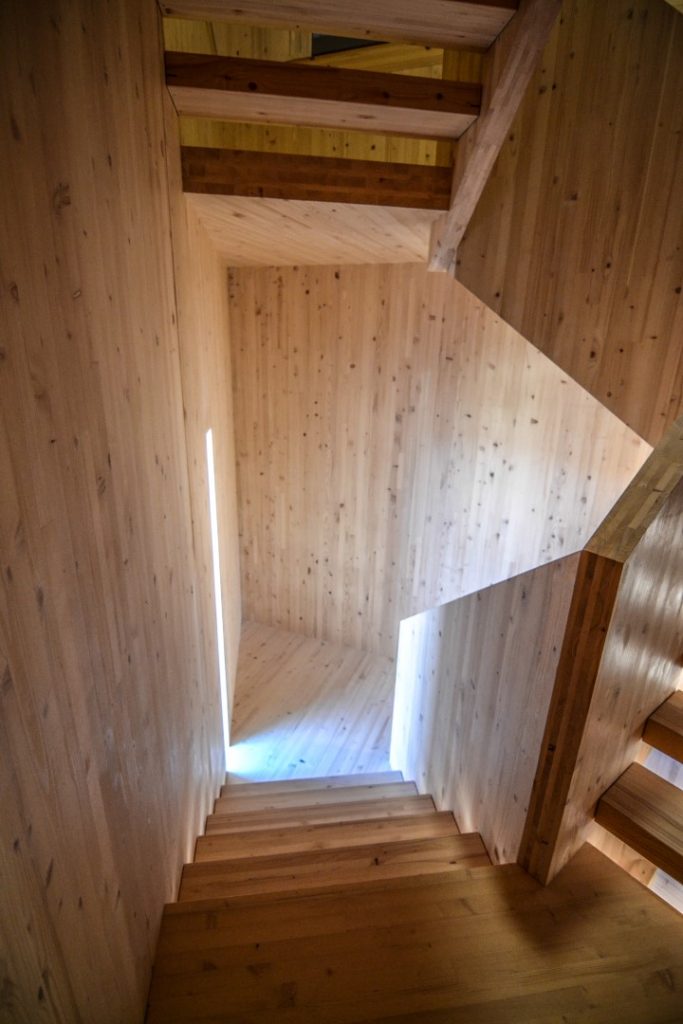

Puede llegar a la plataforma de observación (a una altura de aproximadamente 14 metros) subiendo 60 escalones y cruzando doce rellanos intermedios. El nivel de la plataforma de observación está a una altura de 2,70 metros. Por encima de esto, el campanario se extiende sobre dos niveles (2 x 2,9 m). El extremo superior es la aguja en forma de pirámide de tres lados con una altura de 11 m.

La forma triangular de la torre y los elementos de los muros de CLT con sus capas longitudinales y transversales encoladas aseguran una alta rigidez y estabilidad dimensional de la estructura. Además de las cargas estáticas, también se absorben bien las cargas dinámicas debidas a las campanas oscilantes.

Para la protección contra incendios, se requirió la clase de resistencia al fuego F30. Esto se utilizó en el cálculo de la resistencia al fuego de todos los componentes estructurales, incluidos los escalones. El revestimiento de la fachada dispuesto verticalmente hecho de madera Accoya asegura la protección de la madera de la construcción. Esta madera, químicamente modificada con anhídrido acético (acetilación), es particularmente resistente a los hongos e insectos destructores de la madera, así como también a las condiciones atmosféricas.

Ubicación del proyecto

Parroquia de San Jorge
Schulstrasse 2
79261 Gutach-Bleibach im Breisgau
Alemania

Palabras clave

Torre Torre mirador Madera contralaminada Madera Estructuras de madera
