Clocher construit à Bleibach, Allemagne

Calculé avec les logiciels de Dlubal

  • Projet client

Projet Client

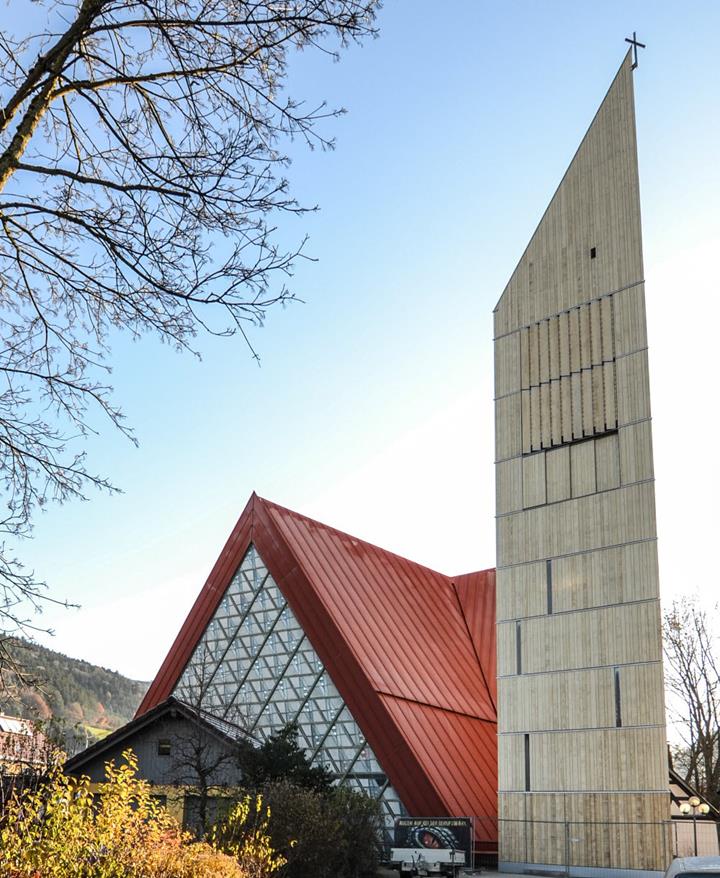

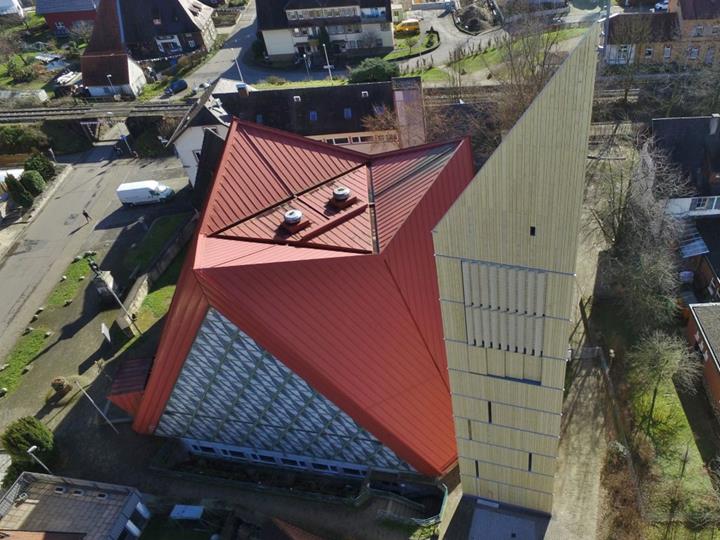

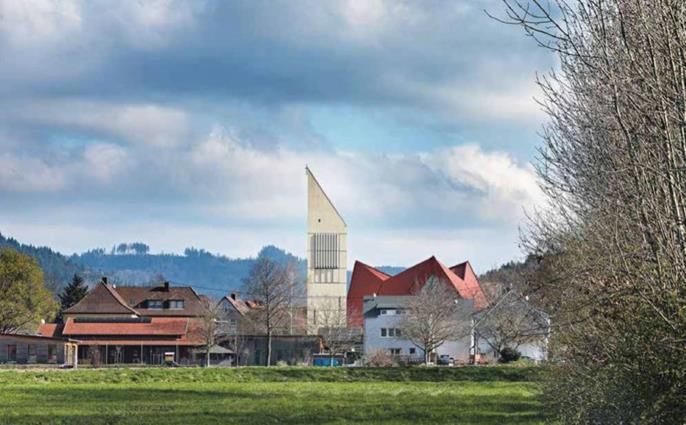

Un clocher exceptionnel a récemment été construit dans la commune de Bleibach au sein de la région sud du parc naturel de la Forêt-Noire, en Allemagne. Cette structure s'élevant à environ 35 m de hauteur présente un plafond triangulaire composé principalement de bois lamellé-croisé (CLT).

Maître d'ouvrage Röm.-kath. Kirchengemeinde Mittleres Elz- und Simonswäldertal
Paroisse St. Georg - Bleibach, Allemagne
www.kath-semes.de
Architecture WerkGruppe1
www.werkgruppe1.de
Architecture et calcul de structure Bureau d'études
Wirth Haker PartmbB
ing-wh.de
Exécution Holzbau Baumer GmbH
www.baumer-holzbau.de

Paramètres du modèle

Modèle

Cet édifice présente également une plate-forme d'observation située à environ 17 m du sol. Ce dispositif vous permet d'admirer sur demande les vallées environnantes et les sommets de montagnes de ce parc naturel.

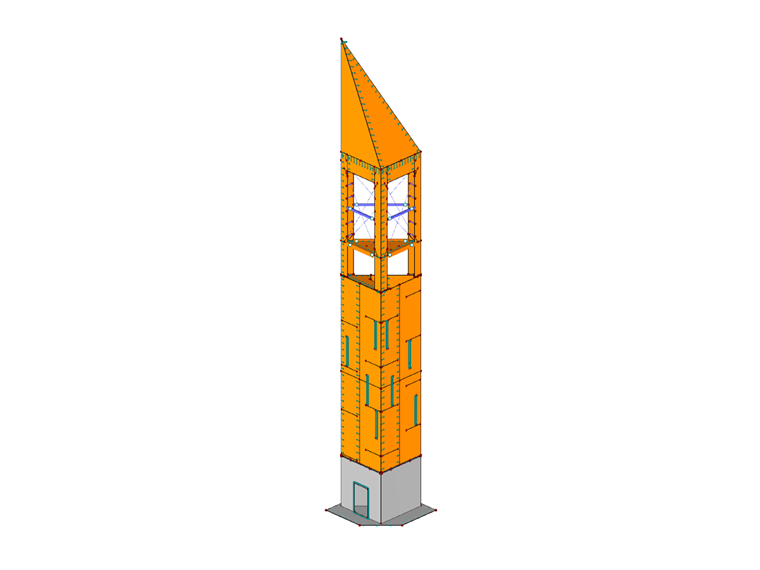

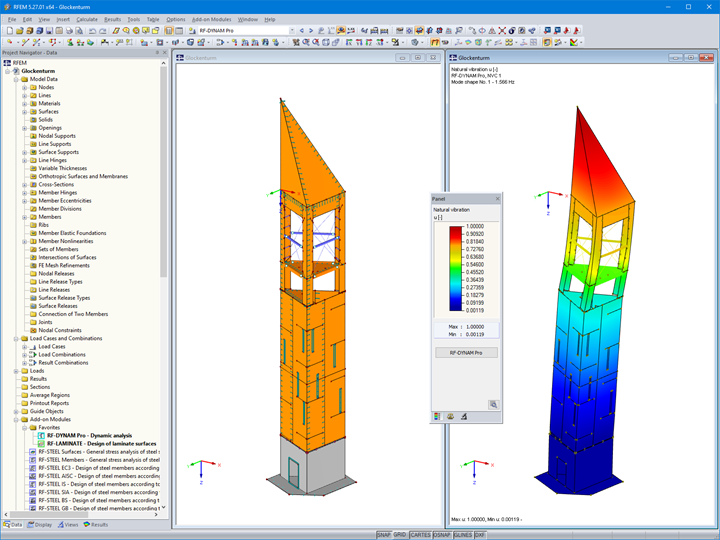

Le bureau d'études Wirth Haker PartmbB situé à Fribourg-en-Brisgau en Allemagne, était chargé du calcul de cette structure en bois. Les ingénieurs se sont basés sur le logiciel RFEM ainsi que sur les modules additionnels RF-LAMINATE et RF-DYNAM Pro - Natural Vibrations pour la conception et le calcul de structure.

Structure

Le puits de la tour, le clocher ainsi que la flèche sont les trois composants principaux de cet édifice. Le plafond forme un triangle équilatéral avec des côtés d'environ 6 m de longueur. Les voiles latéraux sont composés d'éléments en bois lamellé-croisé faits de sapin blanc d'une épaisseur de 20 cm. Ces éléments reposent sur une fondation circulaire en béton armé avec des murs de fondation d'environ 3.1 m de hauteur et une dalle de plancher d'environ 46 cm d'épaisseur. Les voiles sont ancrés dans les fondations à l'aide de tiges d'ancrage en acier coulées, de plaques Oblong et de broches.

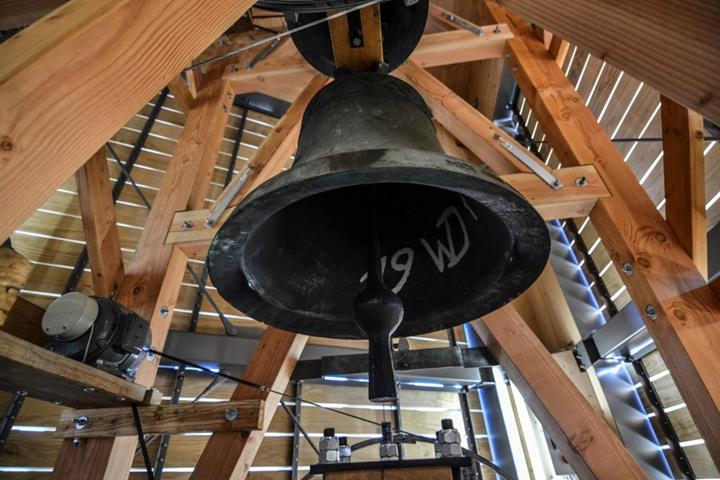

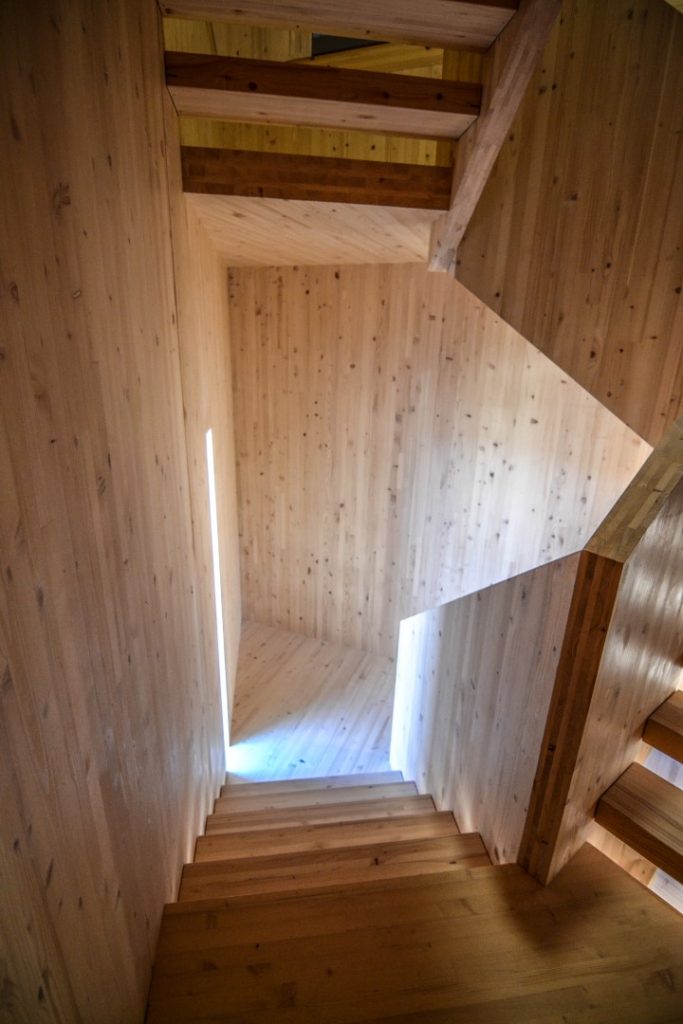

La plate-forme d'observation se situe à environ 15 m du sol et est accessible en gravissant 60 marches et en passant 12 paliers intermédiaires. Ce dispositif se situe à un niveau d'environ 3 m de hauteur. Au dessus, le clocher est réparti sur deux niveau (2 x 3 m). L'extrémité supérieure est en forme de flèche pyramidale à trois côtés d'une hauteur de 10 m.

La forme triangulaire de cette tour et les éléments de voiles en CLT avec leurs couches longitudinales et transversales collées garantissent à la fois une rigidité considérable et une stabilité dimensionnelle de la structure. Outre les charges statiques, les charges dynamiques engendrées par le balancement des cloches sont également absorbées.

La classe de résistance au feu F30 était exigée pour la résistance au feu. Cette méthode a été adoptée pour la vérification de la résistance au feu de tous les composants structurels, y compris les marches de l'édifice. Le coffrage vertical de la façade en bois Accoya met en valeur les propriétés structurelles et protectrices du matériau. Ce bois chimiquement modifié à l'anhydride acétique (acétylation) est particulièrement résistant aux agressions extérieures telles que les insectes, les champignons lignivores et les intempéries.

Adresse du projet

Paroisse St. Georg
Schulstrasse 2
79261 Gutach-Bleibach im Breisgau
Allemagne

Mots-clés

Clocher Tour d'observation Bois lamellé-croisé Bois Structures en bois
