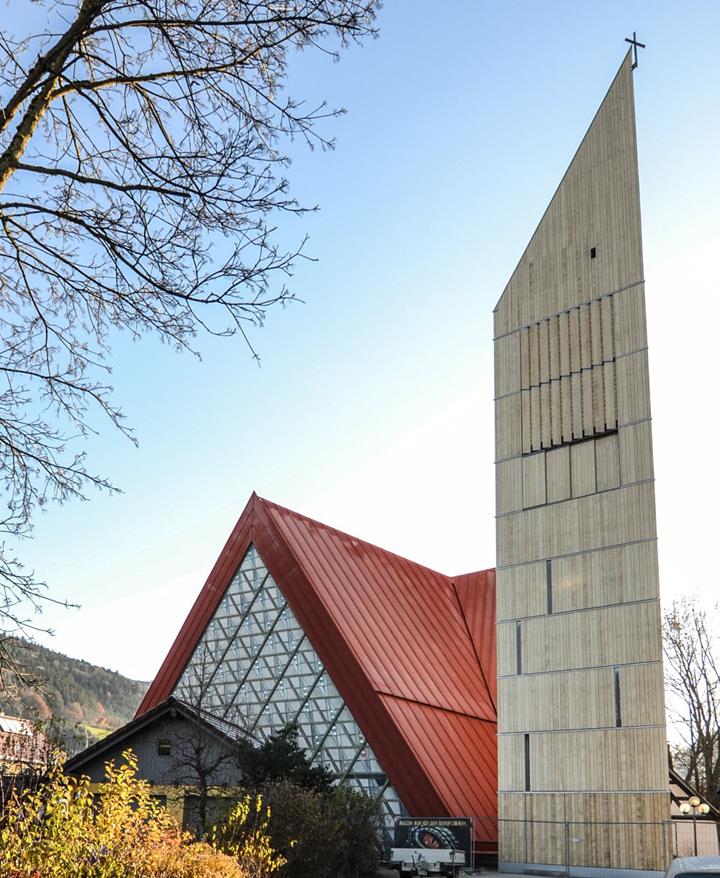

Dzwonnica w Bleibach, Niemcy

Obliczone w oprogramowaniu Dlubal Software

  • Projekt klienta

Projekt klienta

Artykuł został przetłumaczony przez Google Translator

Podgląd oryginalnego tekstu

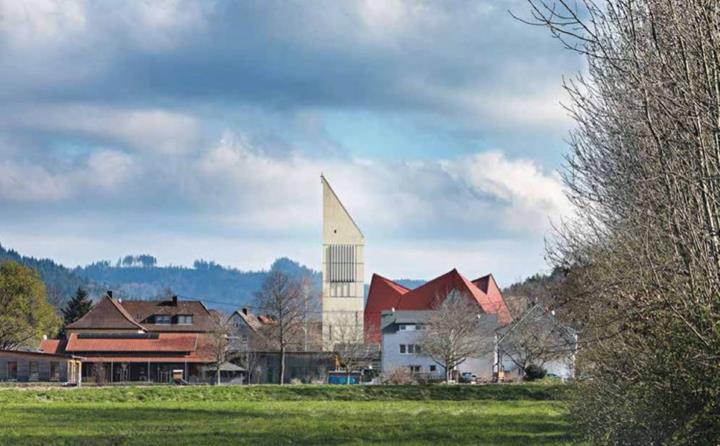

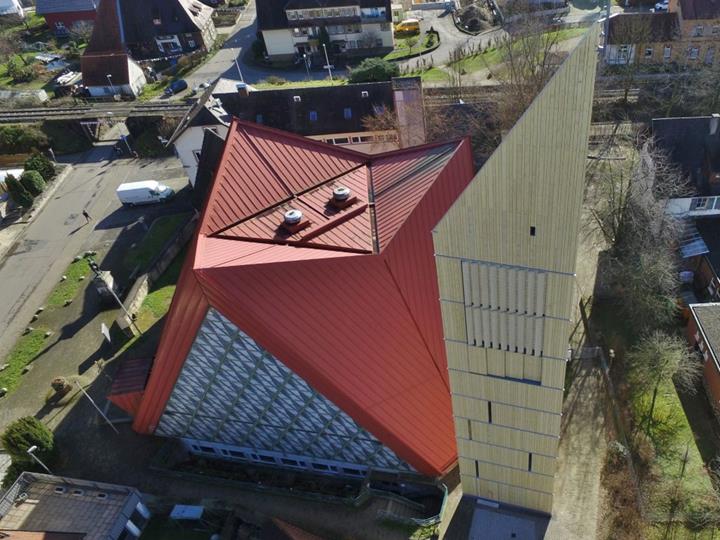

W Bleibach, w Parku Przyrody Południowego Schwarzwaldu w Niemczech powstała niezwykła dzwonnica. Konstrukcja o wysokości około 350 m, ma rzut trójkąta i składa się głównie z drewna klejonego krzyżowo (CLT).

Klient Rom.-kath. Kirchengemeinde Mittleres Elz- und Simonswäldertal
Pfarrei St. Georg - Bleibach, Niemcy
www.kath-semes.de
Architektura Grupa Werk1
www.architektur3.de
Projektowanie architektoniczne i konstrukcyjne Wirth Haker PartmbB
Beratende Ingenieure
ing-wh.de
Budowa Holzbau Baumer GmbH
www.baumer-holzbau.de

Parametry modelu

Model

Na wysokości około 14 m znajduje się platforma widokowa. Na życzenie jest ona udostępniana zwiedzającym, którzy mogą podziwiać okoliczne doliny i szczyty Schwarzwaldu.

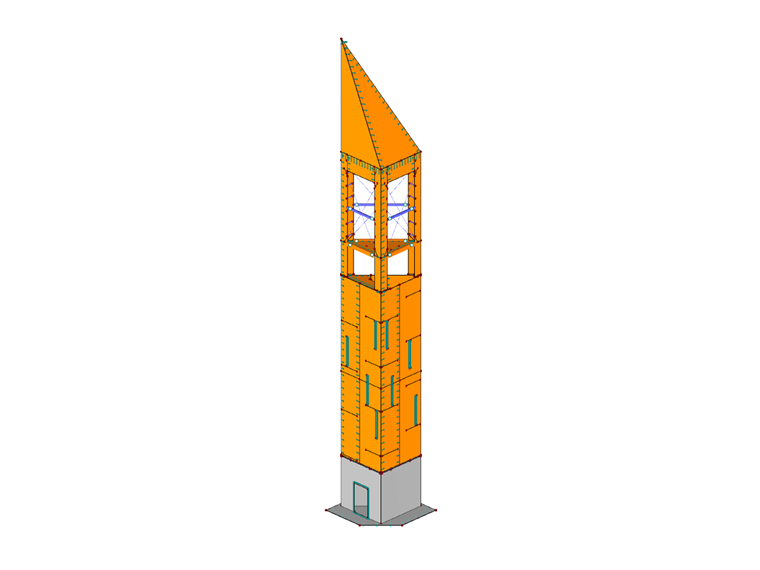

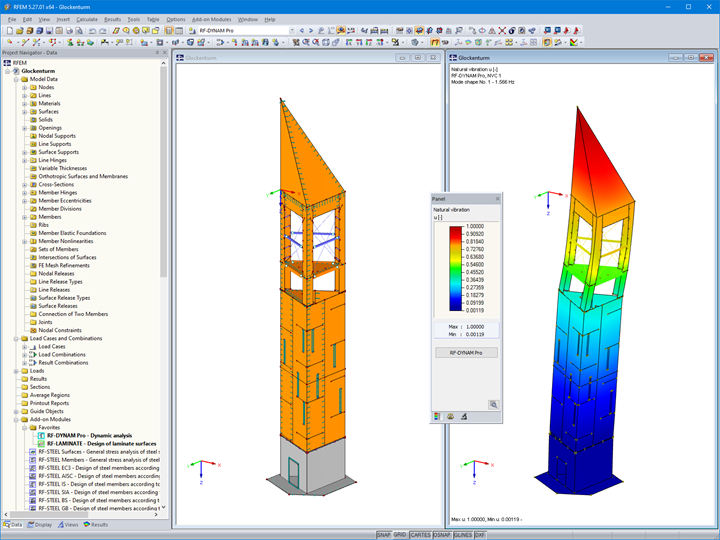

Za analizę statyczno-wytrzymałościową konstrukcji wieży odpowiedzialne było biuro inżynierskie Wirth Haker PartmbB z Freiburga w Niemczech. Do analizy statyczno-wytrzymałościowej i wymiarowania inżynierowie wykorzystali program RFEM oraz moduły dodatkowe R- LAMINATE i RF- DYNAM Pro Natural Vibrations.

Konstrukcja

Szyb wieży, dzwonnica oraz iglica stanowią trzy główne elementy tworzące konstrukcję. Rzut tworzy trójkąt równoboczny o bokach długości około 6,60 m. Ściany boczne składają się z elementów z drewna klejonego krzyżowo o grubości 20 cm, wykonanych z jodły pospolitej. Opierają się one na żelbetowym fundamencie w postaci pierścienia, o ścianach wysokich na około 3,30 m i płycie dennej o grubości 45 cm. Ściany drewniane są zakotwione w fundamencie za pomocą stalowych kotew prętowych oraz płyt łącznikowych.

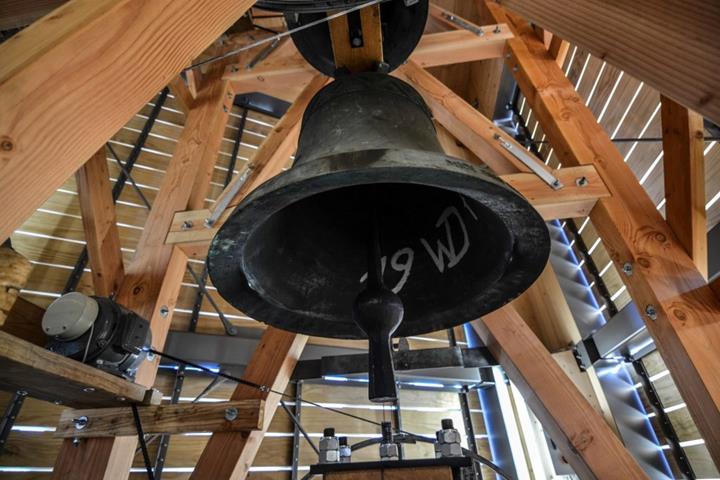

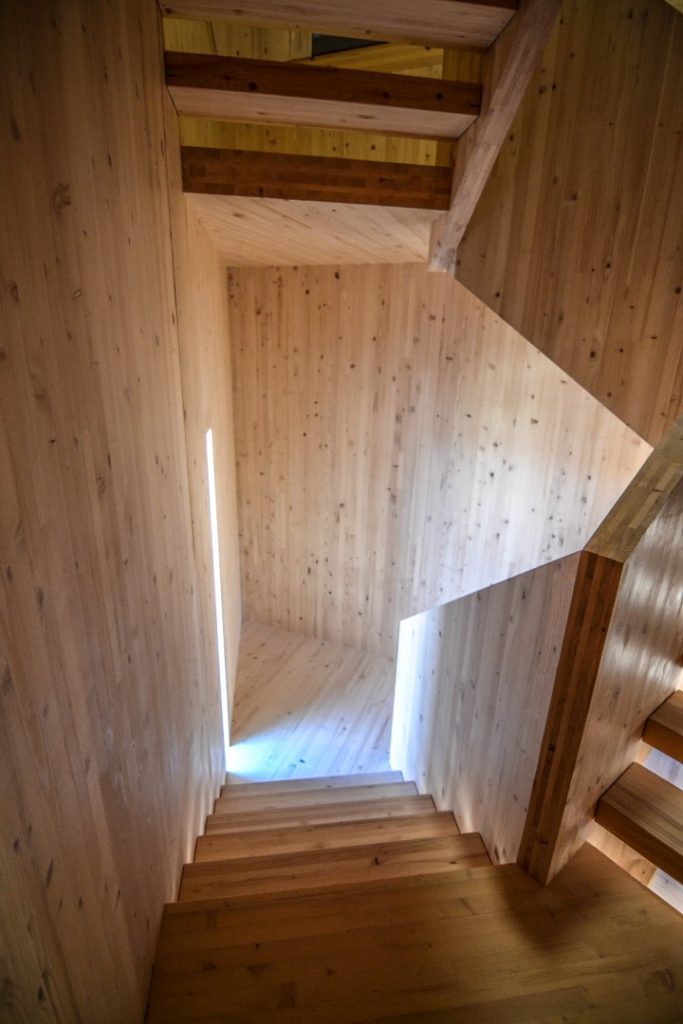

Na platformę widokową znajdującą się na wysokości około 14 m można się dostać, pokonując 60 stopni i dwanaście pośrednich spoczników. Platforma widokowa znajduje się na wysokości około 2,70 m nad ostatnim spocznikiem. Powyżej znajduje się dzwonnica rozłożona na dwóch poziomach (2 x 2,9 m). Zwieńczenie stanowi iglica w kształcie trójbocznej piramidy o wysokości 11 metrów.

Trójkątny kształt wieży oraz elementy ścienne z drewna klejonego warstwowo zapewniają wysoką sztywność i stateczność konstrukcji. Oprócz obciążeń statycznych dobrze przenoszone są również obciążenia dynamiczne wywołane ruchem wahadłowym dzwonów.

Ze względu na ochronę przeciwpożarową wymagana była klasa odporności ogniowej F30. Zostało to uwzględnione podczas obliczeń ognioodporności wszystkich elementów konstrukcyjnych, w tym stopni. Ochronę drewna konstrukcyjnego zapewniają pionowe elementy elewacyjne z drewna Accoya. Drewno to, modyfikowane chemicznie bezwodnikiem octowym (acetylacja), jest szczególnie odporne na niszczące drewno grzyby, insekty oraz na działanie warunków atmosferycznych.

Lokalizacja projektu

Parafia św. Jerzego
Schulstrasse 2
79261 Gutach-Bleibach im Breisgau
Niemcy

Słowa kluczowe

Wieża Wieża widokowa Drewno klejone krzyżowo Drewno Konstrukcje drewniane
