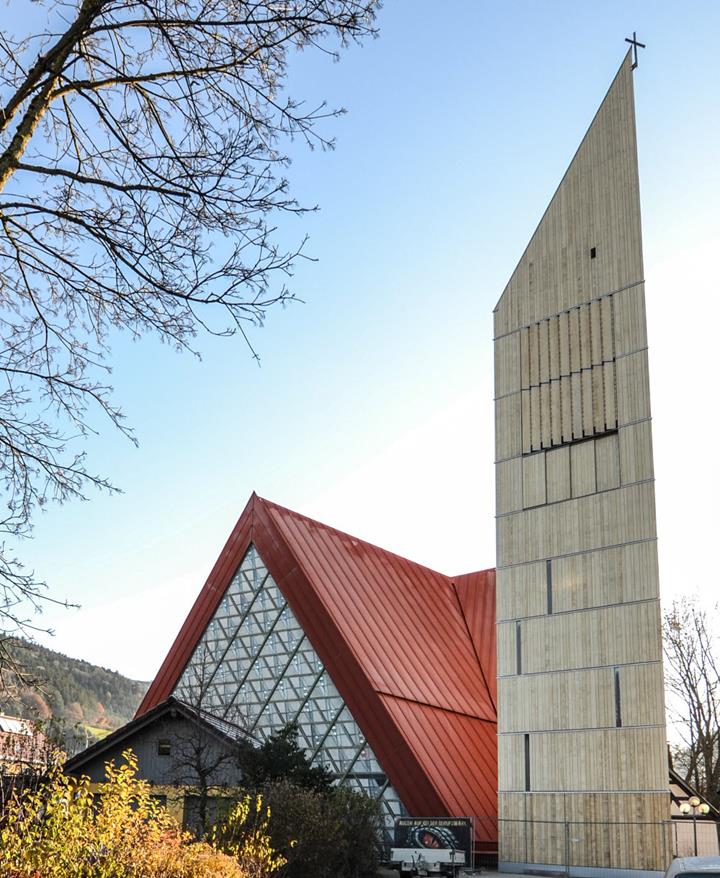

Campanile a Bleibach, Germania
Progetto cliente

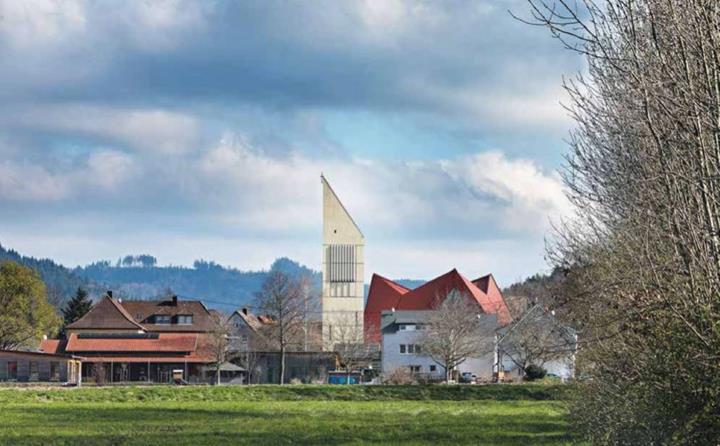

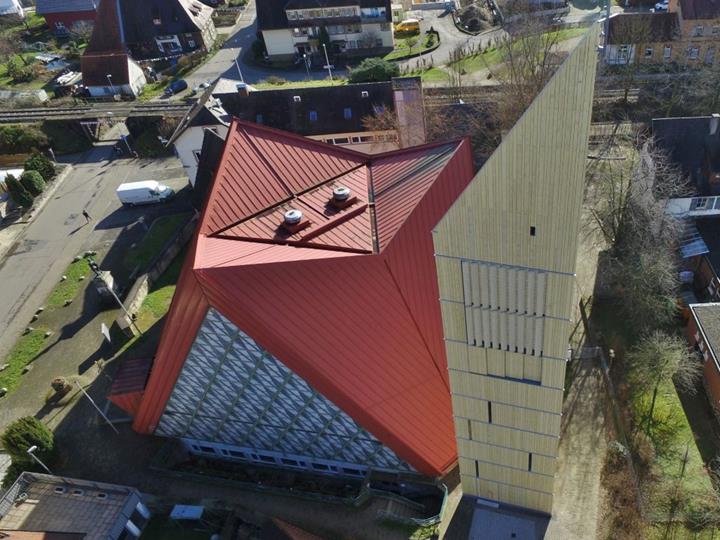

Uno straordinario campanile è stato costruito a Bleibach, nel Parco Naturale della Foresta Nera Meridionale, in Germania. La struttura, con un'altezza di circa 34 m, ha una pianta triangolare ed è costituita principalmente da legno lamellare a strati incrociati (Xlam).
| Proprietario |
Röm.-kath. Kirchengemeinde Mittleres Elz- und Simonswäldertal Pfarrei St. Georg - Bleibach, Germania www.kath-semes.de |
| Architettura |
WerkGruppe1 www.werkgruppe1.de |
| Progettazione architettonica e strutturale |
Wirth Haker PartmbB Beratende Ingenieure ing-wh.de |
| Struttura |
Holzbau Baumer GmbH www.baumer-holzbau.de |
Parametri del modello
Modello
C'è una piattaforma panoramica ad un'altezza di circa 14 metri. Su richiesta, è possibile ammirare le valli circostanti e le cime delle montagne della Foresta Nera.

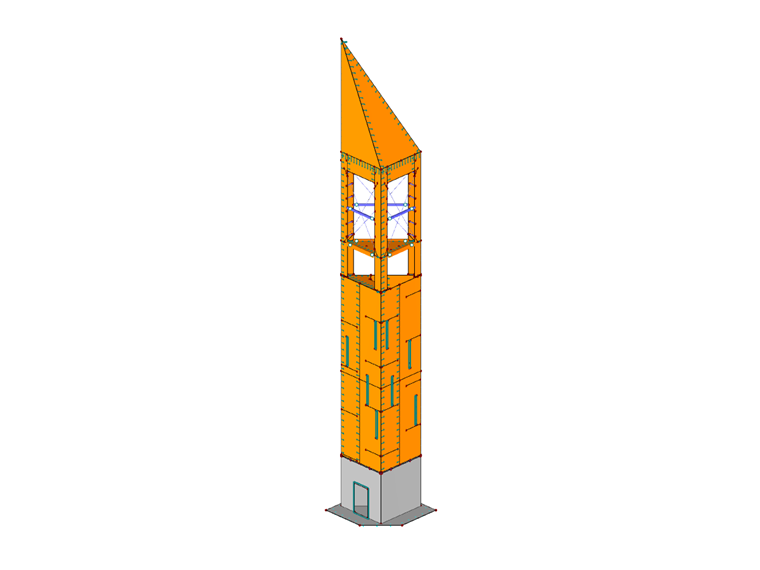

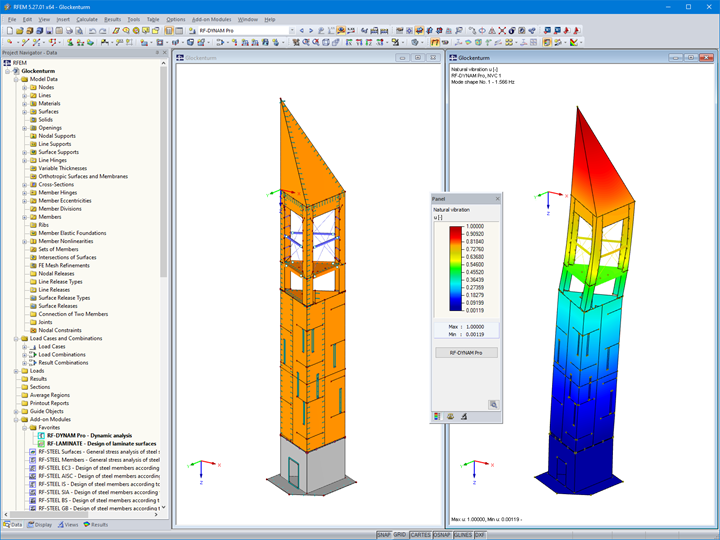

Lo studio di ingegneria Wirth Haker PartmbB di Friburgo è stato incaricato dell'analisi strutturale della struttura della torre. Per il calcolo e la progettazione, gli ingegneri hanno utilizzato RFEM e i moduli aggiuntivi RF-LAMINATE e RF-DYNAM Pro - Natural Vibrations.
Struttura
Il campanile, la cella campanaria e la guglia formano le tre componenti principali della torre. La pianta è un triangolo equilatero con lunghezze laterali di circa 6,60 m. Le pareti laterali sono costituite da elementi in legno lamellare a strati incrociati con uno spessore di 20 cm, in abete bianco. Poggiano su una fondazione forma di anello in cemento armato con pareti di fondazione alte circa 3,3 m e una soletta di 45 cm di spessore. Le pareti sono ancorate alla fondazione tramite tiranti di acciaio , piastre asolate e tasselli.

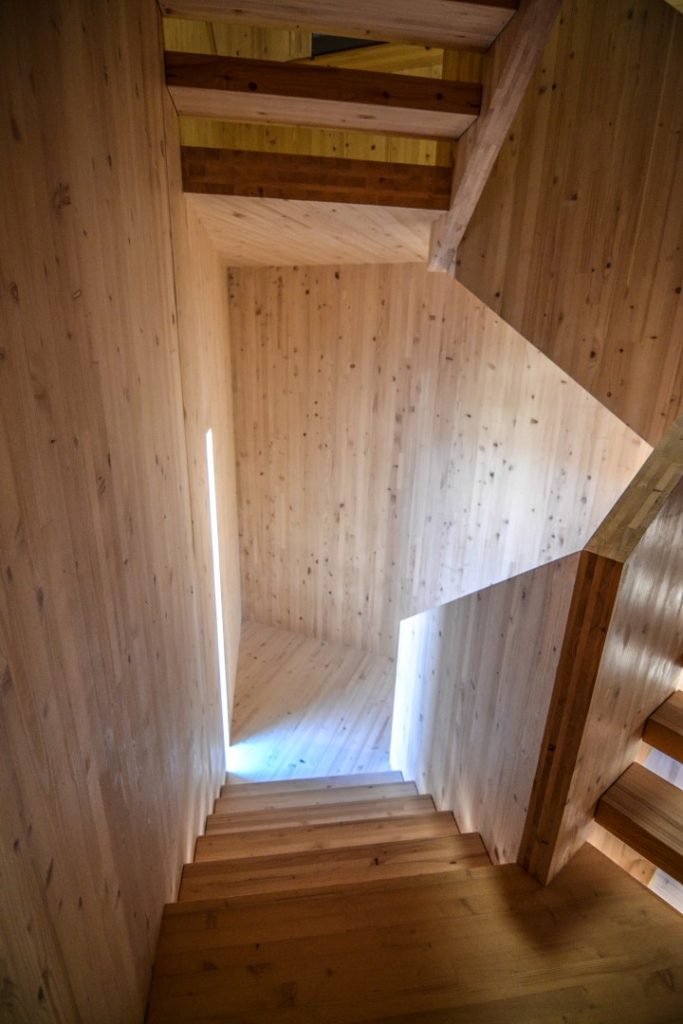

È possibile raggiungere la piattaforma panoramica (ad un'altezza di circa 14 metri) salendo 60 gradini e attraversando dodici pianerottoli intermedi. Il livello della piattaforma panoramica è ad un'altezza di circa 2,70 m. Al di sopra di questo, il campanile si estende su due livelli (2 x 2,9 m). L'estremità superiore è formata dalla guglia alta 11 m a forma di piramide a tre lati.

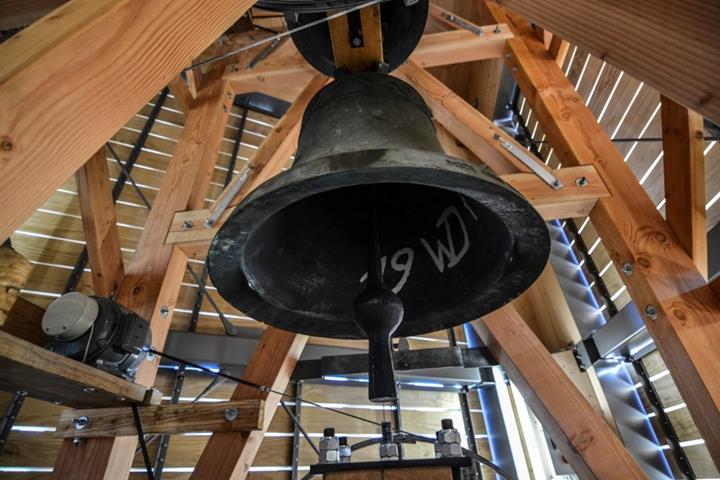

La forma triangolare della torre e gli elementi delle pareti in XLAM con i loro strati longitudinali e trasversali incollati garantiscono un elevato livello di rigidità e stabilità dimensionale della struttura portante. Oltre ai carichi statici, i carichi dinamici dovuti alle campane oscillanti sono ben assorbiti.
Per la protezione antincendio, era richiesta la classe di resistenza al fuoco F30. Questo è stato utilizzato nella verifica della resistenza al fuoco di tutti i componenti strutturali, compresi i gradini. La cassaforma di facciata disposta verticalmente in legno Accoya garantisce la protezione del legno da costruzione. Questo legno, modificato chimicamente con anidride acetica (acetilazione), è particolarmente resistente ai funghi e agli insetti che distruggono il legno, nonché agli agenti atmosferici.
Posizione del progetto
Parole chiave
Torre Torre panoramica Legno a strati incrociati Legno Struttura di legno
