Zvonice v Bleibachu, Německo

Realizováno v programech Dlubal Software...

  • Zákaznický projekt

Projekt zákazníka

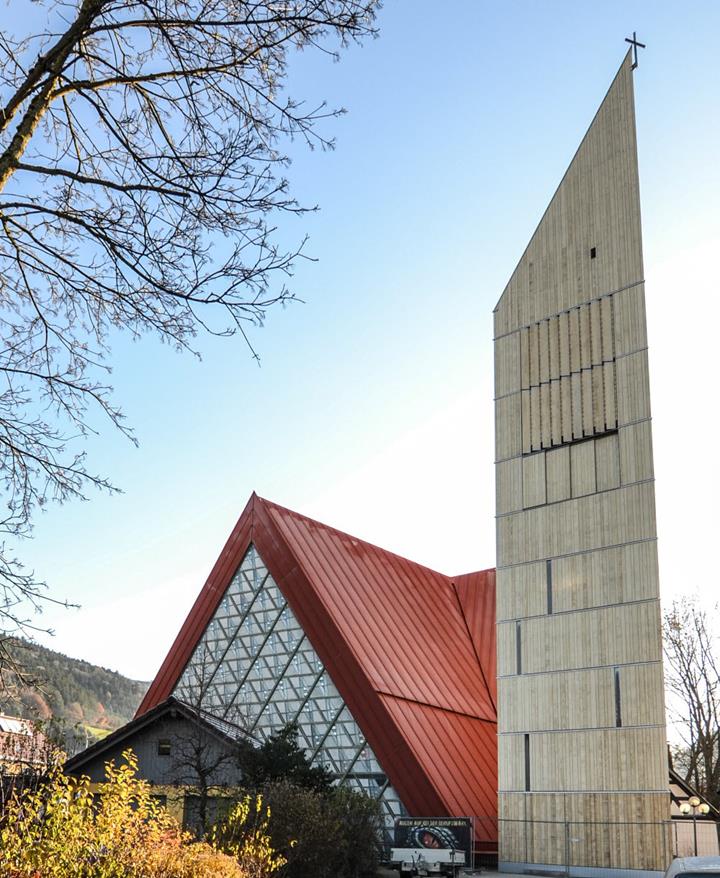

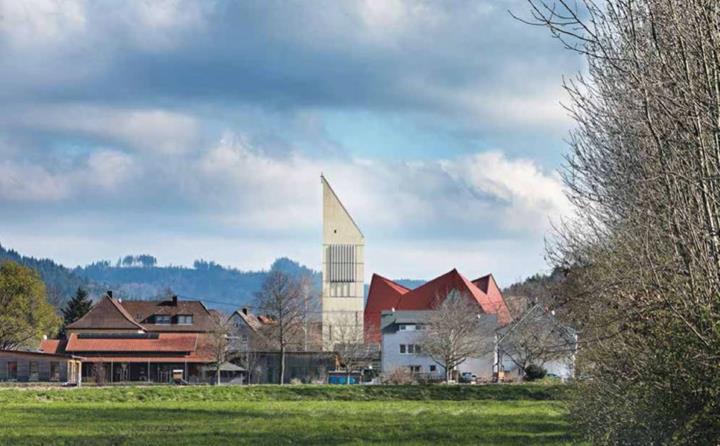

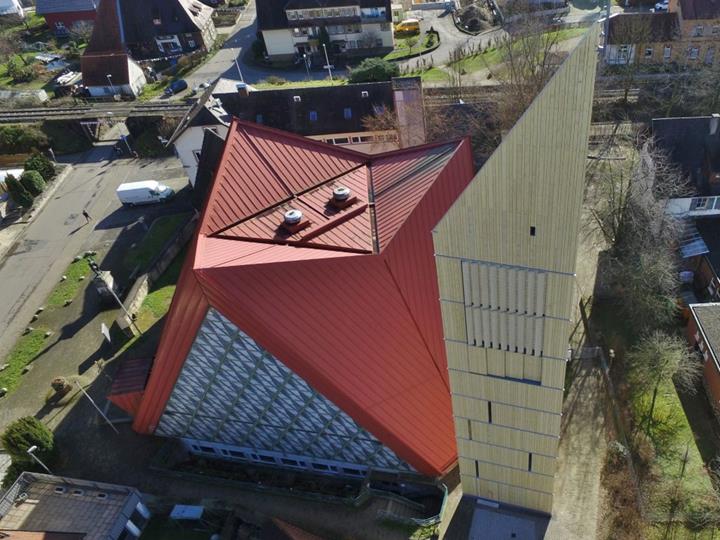

V Bleibachu v přírodním parku Südschwarzwald vyrostla mimořádná zvonice. Konstrukce o výšce asi 34 m má trojúhelníkový půdorys a je postavena převážně z křížem lepeného dřeva (CLT).

Investor Římskokatolická obec Mittleres Elz- und Simonswäldertal
Farnost Sv. Jiří - Bleibach
www.kath-semes.de
Architektonický návrh WerkGruppe1
www.werkgruppe1.de
Projekt a statický návrh Wirth Haker PartmbB
Beratende Ingenieure
ing-wh.de
Stavba Holzbau Baumer GmbH
www.baumer-holzbau.de

Parametry modelu

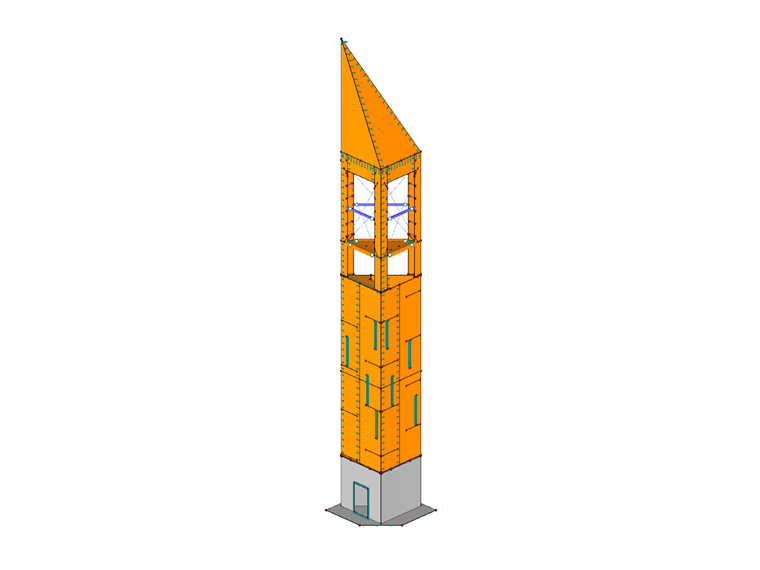

Model

Ve výšce asi 14 m se nachází vyhlídková plošina. Na požádání se můžete pokochat výhledem do okolních údolí a na vrcholy Schwarzwaldu.

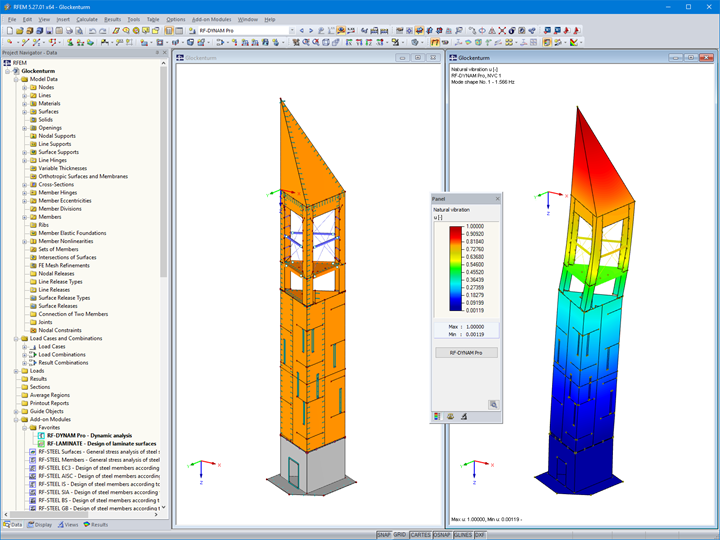

Statickým výpočtem nosné konstrukce věže byla pověřena projekční kancelář Wirth Haker PartmbB z Freiburgu. Její tým použil pro výpočet a posouzení program RFEM spolu s přídavnými moduly RF-LAMINATE a RF-DYNAM Pro - Natural Vibrations.

Konstrukce

Šachta, zvonice a věžní báň představují tři hlavní části věže. Půdorys tvoří rovnostranný trojúhelník o délce stran asi 6,60 m. Boční stěny tvoří prvky z křížem lepeného dřeva o tloušťce 20 cm z jedle stříbrné. Stojí na železobetonovém prstencovém základu se základovými stěnami o výšce asi 3,30 m a základovou deskou o tloušťce 45 cm. Stěny jsou ukotveny v základové konstrukci zabetonovanými ocelovými kotevními pruty a dále vloženými plechy a kolíky.

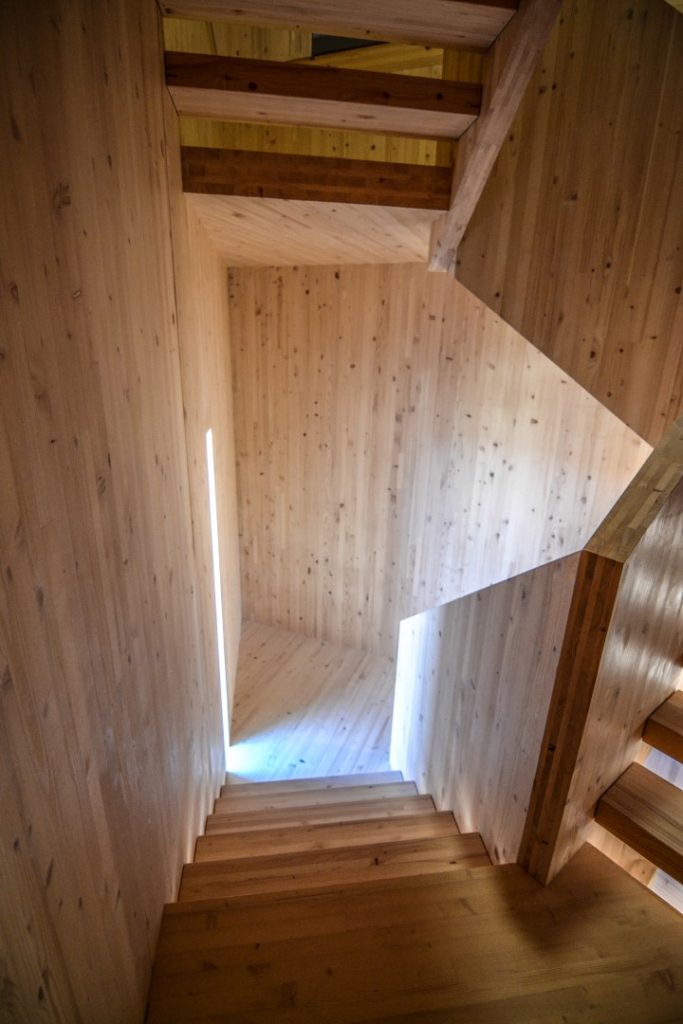

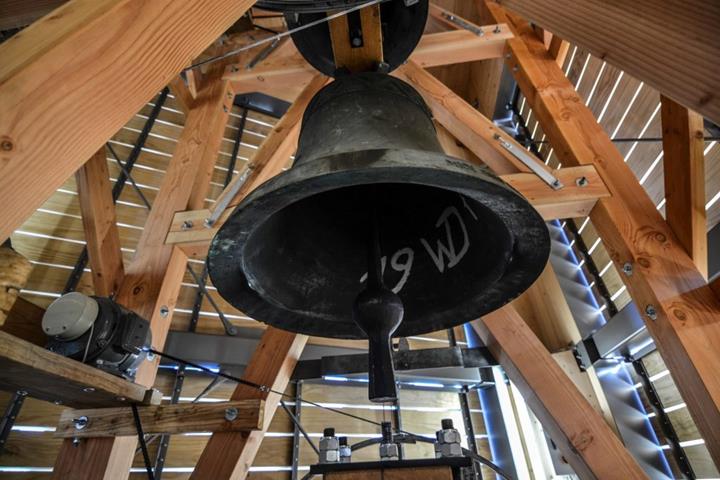

Na vyhlídkovou plošinu ve výšce asi 14 m lze vystoupat po 60 schodech a 12 mezipodestách. Podlaží s vyhlídkovou plošinou má výšku 2,70 m. Nad ním se rozkládá přes dvě úrovně (2 x 2,9 m) zvonová stolice. Nahoře zvonici uzavírá 11 m vysoká věžní báň ve tvaru trojbokého jehlanu.

Trojúhelníkový tvar věže a stěnové prvky z křížem lepeného dřeva s lepenými podélnými i příčnými vrstvami zajišťují vysokou tuhost a tvarovou stabilitu konstrukce. Kromě statických zatížení se tak mohou dobře přenášet také dynamická zatížení od kývajících se zvonů.

Požární ochrana vyžadovala třídu požární odolnosti F30. Ověření proběhlo posouzením požární odolnosti všech konstrukčních prvků, včetně schodů. Svislé fasádní bednění z dřevěných prken Accoya zajišťuje konstrukční ochranu dřeva. Toto dřevo, chemicky upravené anhydridem kyseliny octové (acetylace), je zvláště odolné vůči dřevokazným houbám a hmyzu a také povětrnostním vlivům.

Umístění projektu

Farnost sv. Jiří
Schulstraße 2
79261 Gutach-Bleibach v Breisgau
Německo

Klíčová slova

Věž Rozhledna Křížem lepené dřevo Dřevo Dřevěné konstrukce
