Torre de sino em Bleibach, Alemanha

Estruturas dimensionadas com os softwares da Dlubal

  • Projeto de cliente

Projeto de cliente da Dlubal

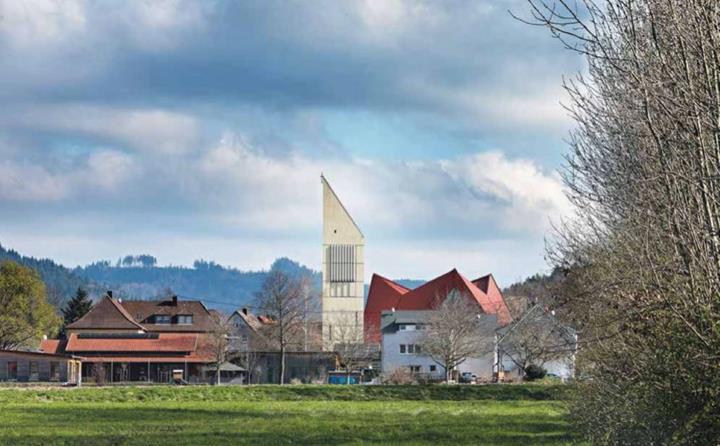

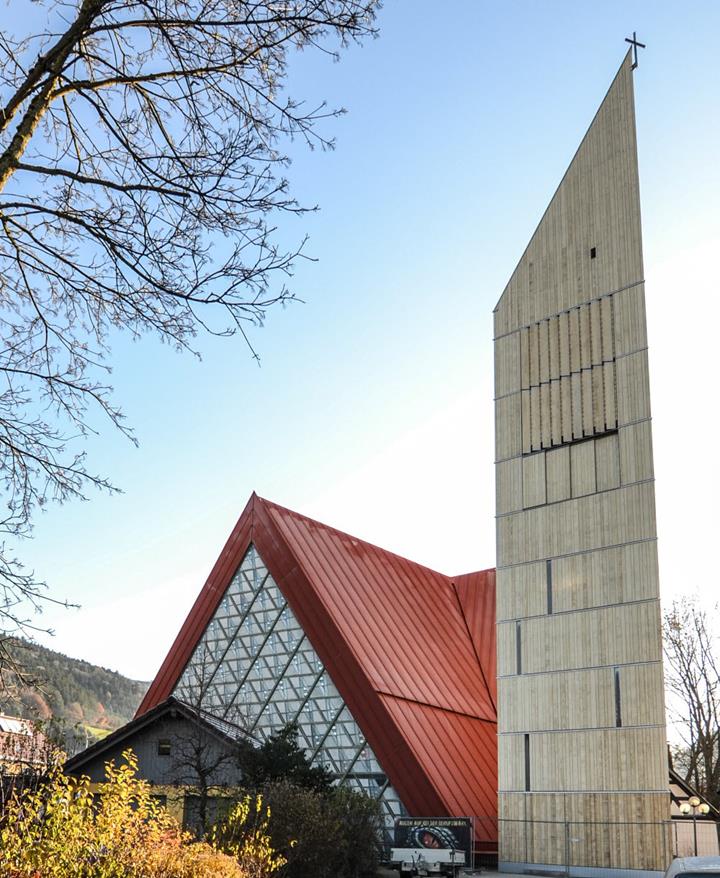

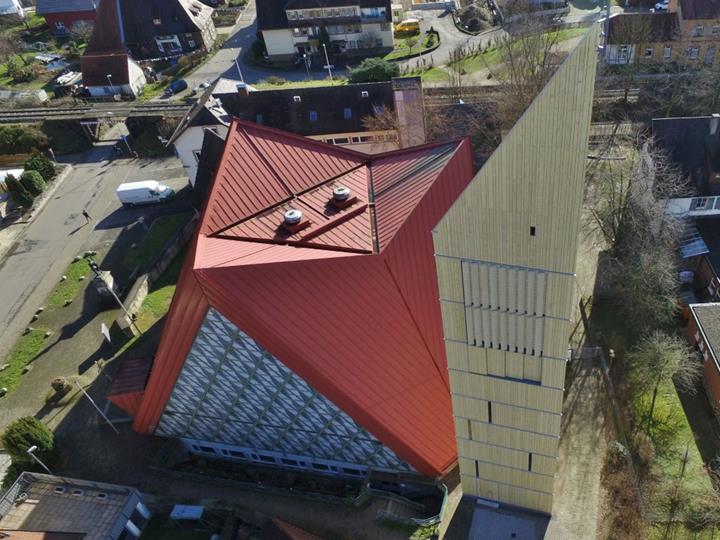

Foi construída uma torre de sino invulgar em Bleibach, a sul do Parque Natural da Floresta Negra, na Alemanha. A estrutura, com uma altura de aproximadamente 34 metros, tem uma planta triangular e é constituída principalmente por madeira laminada cruzada (CLT).

Cliente Röm.-kath. Kirchengemeinde Mittleres Elz- und Simonswäldertal
Pfarrei St. Georg - Bleibach, Alemanha
www.kath-semes.de
Arquitetura WerkGruppe1
www.architektur3.de
Planeamento arquitetónico e estrutural Wirth Haker PartmbB
Beratende Ingenieure
ing-wh.de
Execução Holzbau Baumer GmbH
www.baumer-holzbau.de

Parâmetros do modelo

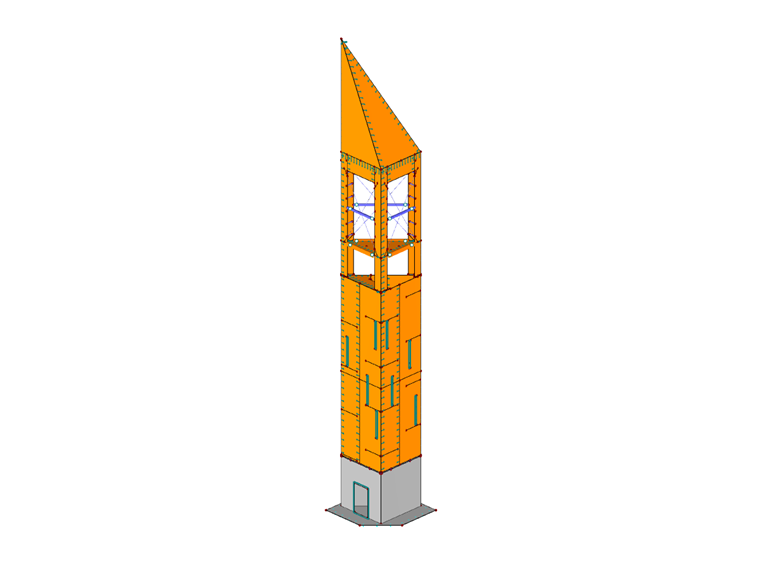

Modelo

Existe uma plataforma de observação a uma altura de 14 metros do solo. Mediante pedido, pode observar os vales circundantes, bem como os picos das montanhas da Floresta Negra.

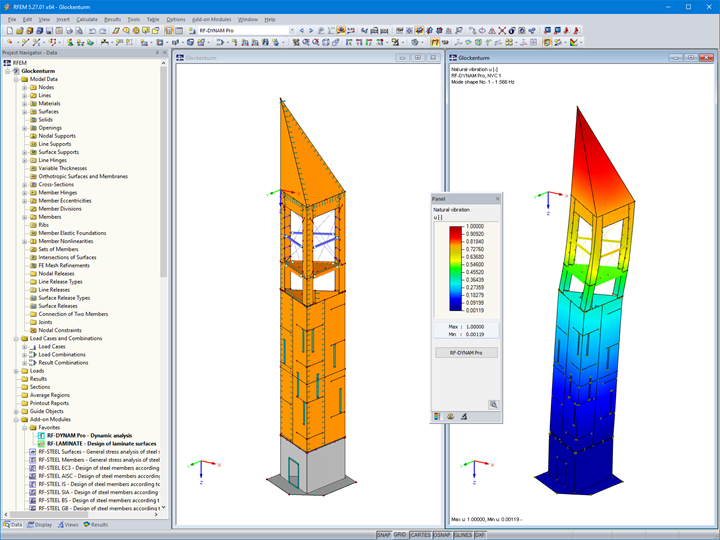

O gabinete de engenharia Wirth Haker PartmbB de Friburgo foi contratado para realizar o cálculo estrutural da torre. Os engenheiros utilizaram o RFEM e os módulos adicionais RF-LAMINATE e RF-DYNAM Pro - Natural Vibrations para o cálculo e o dimensionamento.

Estrutura

O poço da torre, o campanário e o pináculo formam os três componentes principais da torre. A planta forma um triângulo equilátero com comprimentos laterais de, aproximadamente, 6,60 metros. As paredes laterais são constituídas por elementos de madeira laminada cruzada de abeto branco com 20 centímetros de espessura. Estas estão assentes numa fundação circular de betão armado com paredes de fundação com cerca de 3,30 metros de altura e uma laje de piso com 45 centímetros de espessura. As paredes estão ancoradas na fundação através de âncoras de barra de aço encastradas, bem como placas com fendas e cavilhas.

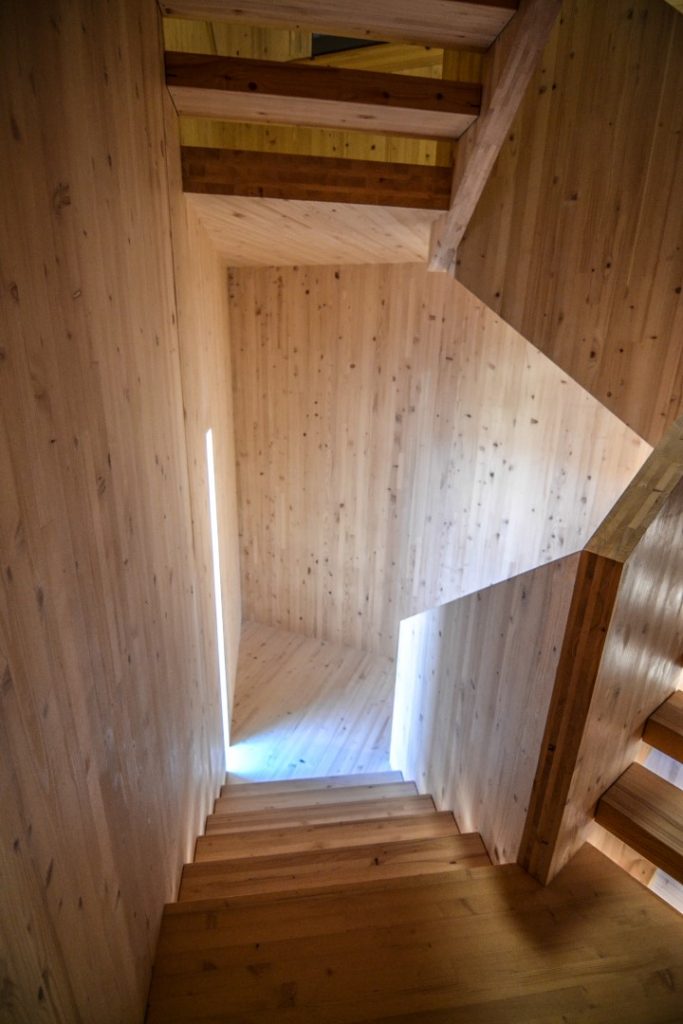

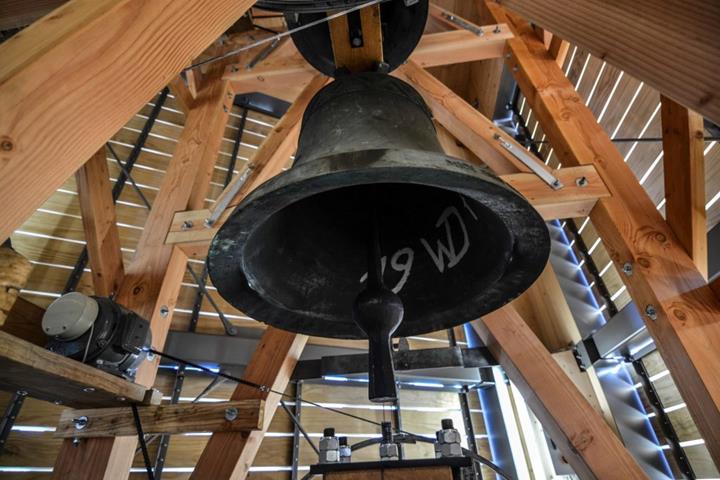

Para aceder à plataforma de observação situada a uma altura de, aproximadamente, 14 metros é necessário subir 60 degraus e atravessar 12 patamares intermédios. O piso da plataforma de observação tem um pé-direito de 2,70 metros. Acima deste, encontra-se a armação do sino que se estende por dois níveis (2 x 2,9 m). A extremidade superior é composta pelo pináculo da torre com 11 metros de altura em forma de pirâmide de três lados.

A forma triangular da torre e os elementos de parede CLT com as suas camadas longitudinais e transversais coladas asseguram a elevada rigidez e estabilidade dimensional da estrutura. Além das cargas estáticas, isso também permite uma boa absorção das cargas dinâmicas resultantes do dobrar dos sinos.

Para a resistência contra o fogo, foi necessária a classe de resistência ao fogo F30. Esta foi determinada através de uma verificação da resistência ao fogo de todos os componentes estruturais, incluindo os degraus. A cofragem da fachada em madeira Accoya proporciona uma proteção estrutural em madeira. Esta madeira modificada quimicamente com anidrido acético (acetilação) é particularmente resistente aos fungos e aos insetos que destroem a madeira, assim como às intempéries.

Local do projeto

Pfarrei St. Georg
Schulstraße 2
79261 Gutach-Bleibach im Breisgau
Alemanha

Palavras-chave

Torre Torre de observação Madeira laminada cruzada Madeira Estrutura de madeira
