Сельскохозяйственная выставка Тяньфу, Китай

Спроектировано с применением Dlubal Software

  • Проект заказчика

Проект заказчика

Новая сельскохозяйственная выставка в Тяньфу, занимающая площадь более 75 000 м2, размещена в самом большом деревянном сооружении в Азии и одном из крупнейших в мире. Это комплекс из пяти арочных залов с уникальными фермами Виренделя.

Архитектор CuiKai / CADG
Проектирование и строительство деревянных конструкций StructureCraft
www.structurecraft.com
Проектирование конструкций производство клееной древесины | Зал G2 Haring AG
www.haring.ch
Завод по производству клееной древесины | Зал G2 Roth Burgdorf AG
www.rothburgdorf.ch
Производитель клееной древесины | Залы G1/G3/G4/G5 Hasslacher
www.hasslacher.com

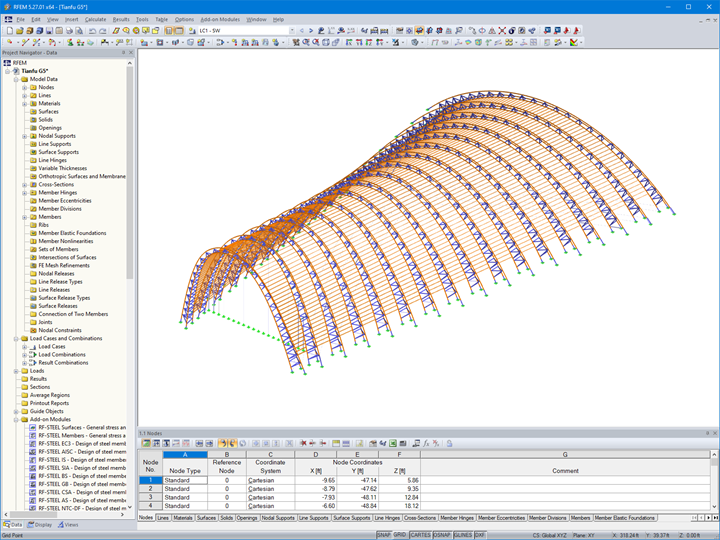

Данные о модели арочного зала

За проектирование конструкций и координацию данного проекта отвечала компания StructureCraft, заказчик компании Dlubal. Инженеры StructureCraft использовали для расчёта конструкций программу RFEM.

Проект

Главный выставочный зал Сельскохозяйственная выставки Тяньфу является частью большой программы развития агломерации Чэнду, которая стремится конкурировать с другими крупными экономическими центрами Китая. Отель расположен на западной границе Сычуаньской котловины, где горы высотой до 5000 м встречаются с величественными равнинами Сычуани. Широкий вид на колышущиеся рисовые поля и горные вершины на горизонте вдохновили архитектора Цуй Кая на концепцию изогнутых деревянных конструкций.

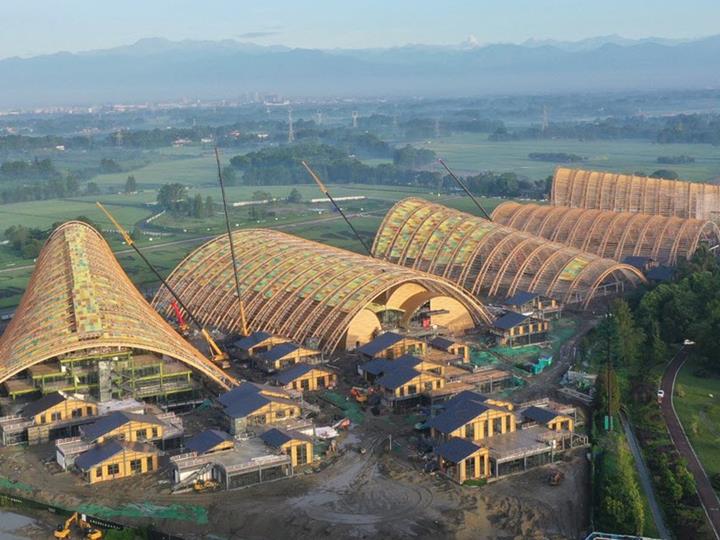

Благодаря совместной работе команды с трех разных континентов за полтора года был создан комплекс большепролётных деревянных конструкций, воплотивший желание инвестора представить экономическую мощь аграрного региона Чэнду и создать привлекательный объект за счет использования инновационных инженерных и дизайнерских решений.

Конструкция

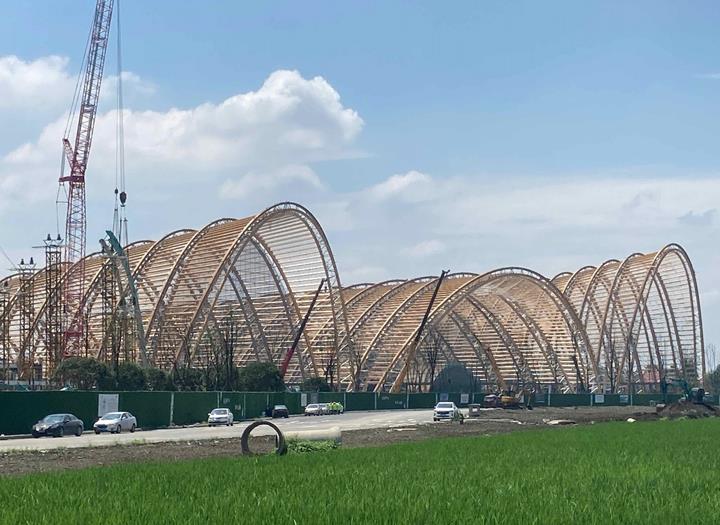

Основная несущая арочная конструкция залов состоит из треугольных ферм с пролетами до 110 м и высотой до 44 м. Пояса ферм состоят из клеёного бруса Gl 24h и связей из стали S235.

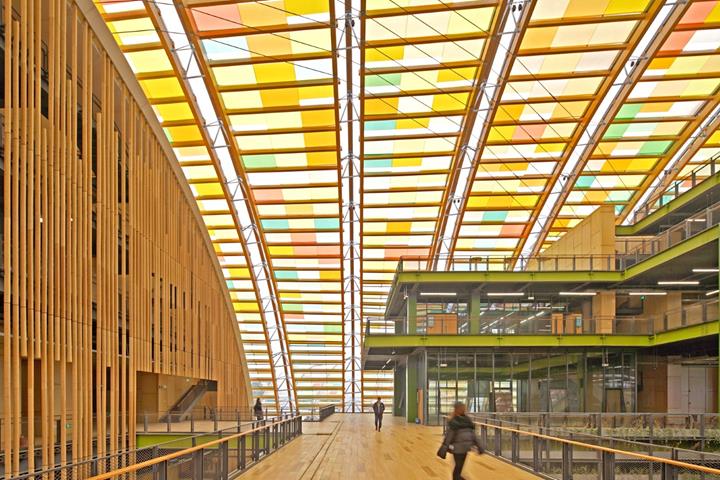

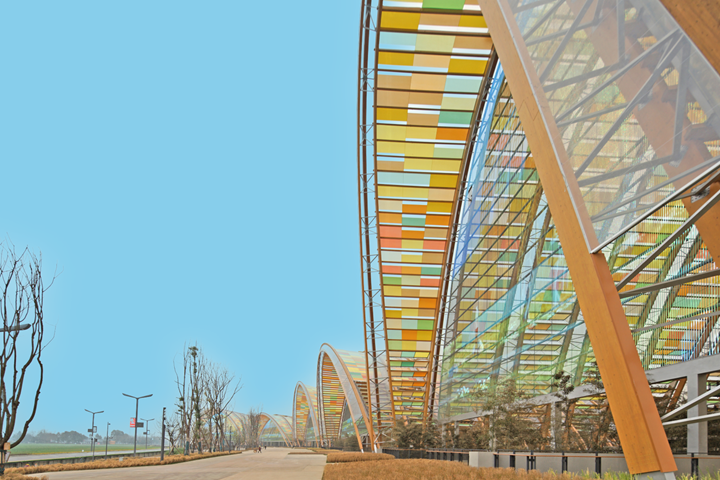

Двойной верхний пояс из лиственницы подвержен климатическим воздействиям, что создает необходимость в тщательно разработанной концепции защиты от атмосферных воздействий и гидроизоляции для всего объекта. Прогоны из клеёного бруса лежат на нижних поясах фермы, поддерживая внешние мембраны из ETFE, предварительно натянутые на двух соседних арках. Стальные соединения в основании передают силы от поясов через стальные закладные на монолитные железобетонные фундаменты. Вантовые связи в области нижних поясов обеспечивают продольную жесткость залов.

Проектироание в RFEM

На первых этапах проекта программа RFEM использовалась для вычисления внутренних сил и моментов в деревянных арках, а также для итераций между различными системами ферм.

После фиксации окончательной гибридной системы арок и ферм, с помощью дополнительного модуля RF-TIMBER Pro были рассчитаны деревянные пояса по норме Еврокод 5. Кроме того, модель была усовершенствована до уровня, когда силы соединения из модели RFEM использовались для подобного проектирования стальных, деревянных и вантовых соединений.

Этот необычный проект был отмечен премией «2021-22 Merit Award | Награды за проектирование и строительство деревянных конструкций ».

Расположение проекта

Чэнду
Сычуань, Китай

Ключевые слова

Зал Круглая арка Элемент фермы Вирендель Треугольная ферма Ригель Древесина Клеёный брус Клеёная древесина Сталь
