Tianfu Agricultural Expo, Cina

Calcolato con Dlubal Software

  • Progetto cliente

Progetto cliente

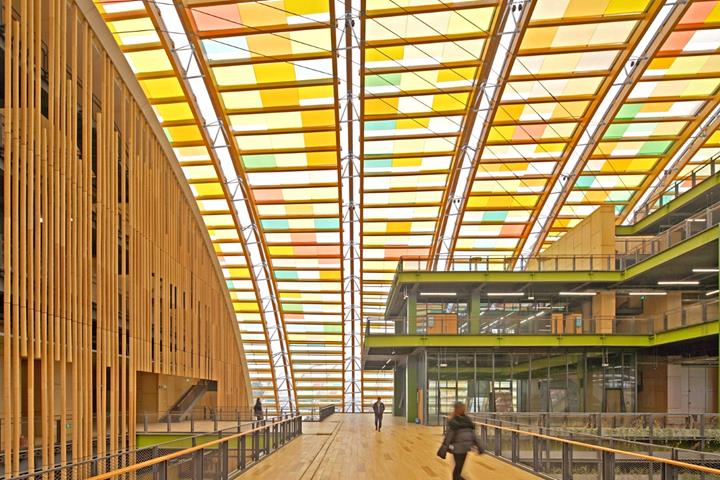

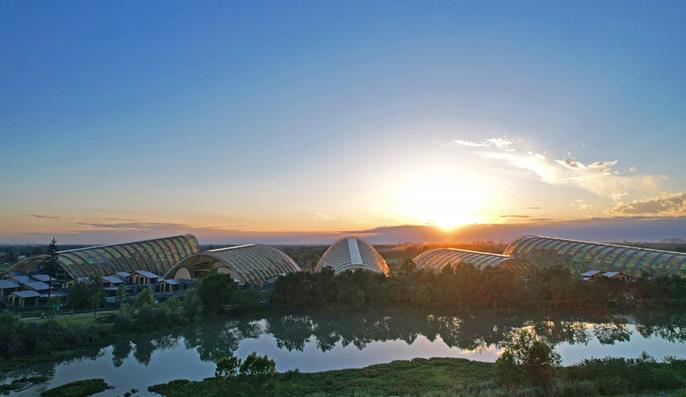

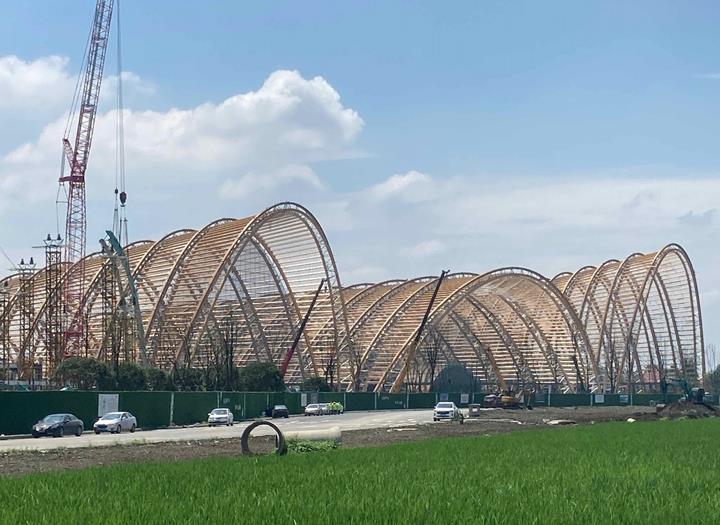

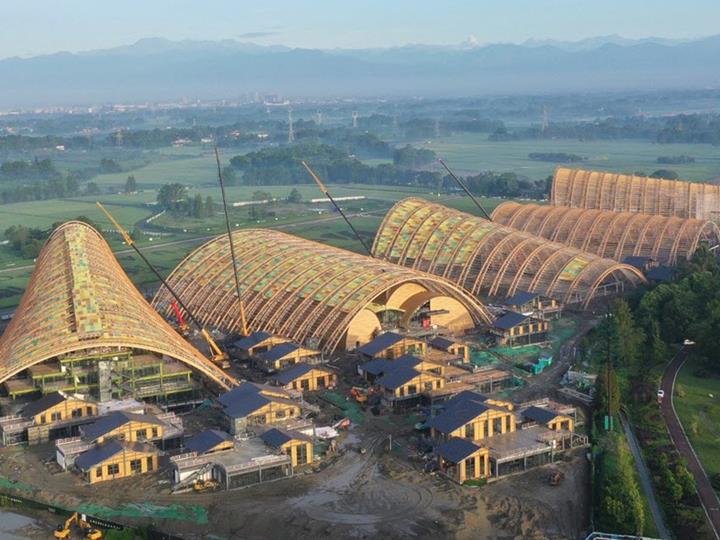

Con i suoi 75.000 m2, la nuova esposizione dell'agricoltura di Tianfu è la più grande struttura in legno in Asia e una delle più grandi strutture in legno del mondo. Si tratta di una serie di cinque padiglioni con archi che utilizzano travature reticolari uniche di ispirazione Vierendeel.

Architetto CuiKai / CADG
Progettazione strutturale ed esecutore opere in legno StructureCraft
www.structurecraft.com
Pianificazione e produzione di legno lamellare | Padiglione G2 Häring AG
www.haring.ch
Fabbrica di legno lamellare | Padiglione G2 Roth Burgdorf AG
www.rothburgdorf.ch
Produttore di legno lamellare | Padiglioni G1/G3/G4/G5 Hasslacher
www.hasslacher.com

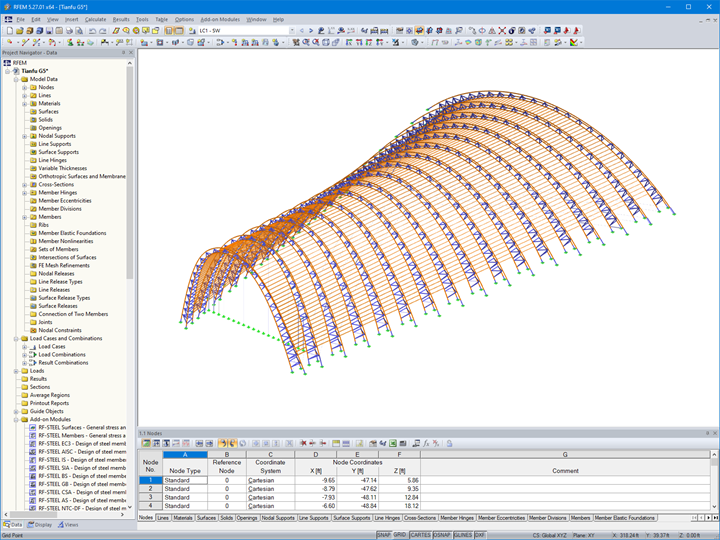

Dati del modello di un padiglione con arco

StructureCraft il cliente Dlubal è stato responsabile della progettazione strutturale e del coordinamento di questo progetto. Gli ingegneri di StructureCraft hanno utilizzato RFEM per l'analisi strutturale.

Progetto

Il padiglione principale dell'Expo agricolo di Tianfu fa parte di un importante programma di sviluppo nell'area metropolitana di Chengdu, che mira a competere con altri grandi centri economici della Cina. Situato al confine occidentale del bacino del Sichuan, dove montagne alte fino a 5.000 metri incontrano le grandi pianure del Sichuan, l'ampia vista di risaie ondeggianti e cime delle montagne all'orizzonte ha ispirato l'architetto Cui Kai con il concetto di recinzioni in legno curve.

Il risultato è una serie unica di strutture in legno a campata lunga, create attraverso la collaborazione dei componenti del team in tre diversi continenti in un anno e mezzo, che soddisfano le richieste del committente di mostrare il potere economico della regione agraria di Chengdu e fornire una struttura di interesse internazionale attraverso soluzioni innovative.

Struttura

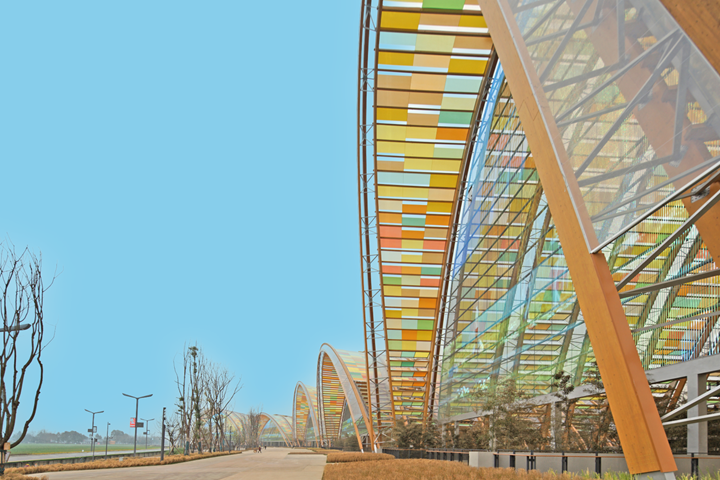

La struttura portante principale dei padiglioni ad arco è formata da capriate triangolari con campate libere fino a 110 m e altezze fino a 44 m. I correnti delle travature reticolari sono costituiti da legno lamellare incollato Gl 24h e il controvento in acciaio S235.

Il doppio corrente superiore in larice è esposto alle intemperie, il che crea la necessità di una protezione dagli agenti atmosferici accuratamente sviluppata e di un concetto di scossalina per tutto il progetto. Sopra i correnti inferiori della travatura reticolare si trovano gli arcarecci in legno lamellare, che supportano le membrane meteorologiche esterne in ETFE che sono pretensionate contro i due archi vicini. I collegamenti della base in acciaio trasferiscono le forze del corrente attraverso piastre in acciaio incastonate nelle massicce fondazioni in calcestruzzo. Il cavo di controvento nell'area dei correnti inferiori fornisce l'irrigidimento longitudinale dei capannoni.

Verifica strutturale in RFEM

Nelle prime fasi del progetto RFEM è stato utilizzato per calcolare le forze interne e i momenti degli archi in legno e per collegare le diverse disposizioni della travatura reticolare.

Una volta che il sistema ibrido finale di archi e travi reticolari è stato bloccato, l'add-on RF-TIMBER Pro ha aiutato a progettare i correnti in legno secondo l'Eurocodice 5. Inoltre, il modello è stato perfezionato in modo che le forze di collegamento dal modello RFEM siano state utilizzate per la progettazione dettagliata di giunzioni in acciaio, legno e cavi.

Questo straordinario progetto è stato premiato con il "2021-22 Merit Award | Premi per la progettazione e l'edilizia del legno".

Posizione del progetto

Chengdu
Sichuan, Cina

Parole chiave

Capannone Arco a tutto sesto Trave reticolare Viendeel Trave triangolare Trave Legno Legno lamellare incollato Legno lamellare Acciaio
