Tianfu Agricultural Expo, China

Realisiert mit Dlubal Software

  • Kundenprojekt

Kundenprojekt

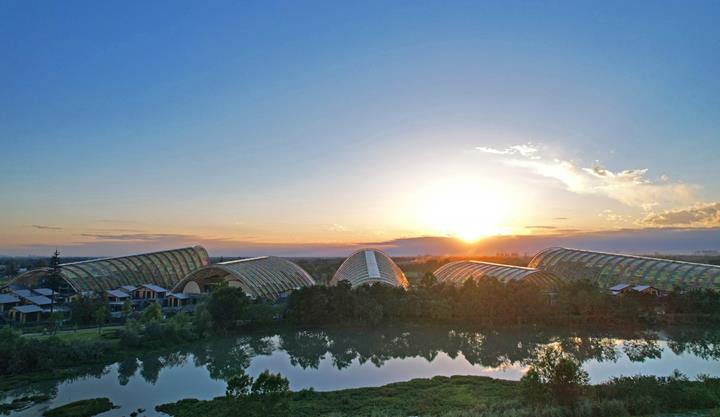

Mit einer Grundfläche von mehr als 75 000 Quadratmetern ist die neue Tianfu Agriculture Expo die größte Holzkonstruktion in Asien und eine der größten Holzkonstruktionen der Welt. Sie besteht aus fünf Rundbogenhallen mit einzigartigen Vierendeel-inspirierten Dreigurtbindern.

Architekt CuiKai / CADG
Statik und Holzbau StructureCraft
www.structurecraft.com
Planung und Brettschichtholzproduktion | Halle G2 Häring AG
www.haring.ch
Brettschichtholzfabrik | Halle G2 Roth Burgdorf AG
www.rothburgdorf.ch
Brettschichtholzhersteller | Hallen G1/G3/G4/G5 Hasslacher
www.hasslacher.com

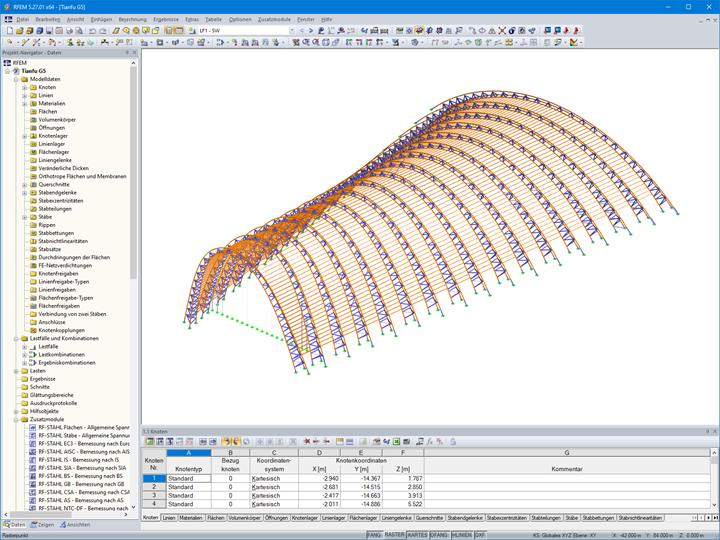

Modelldaten einer Rundbogenhalle

Der Dlubal-Kunde StructureCraft aus Kanada war bei diesem Projekt für die Tragwerksplanung und die Projektkoordination verantwortlich. Für die statische Berechnung verwendeten die StructureCraft-Ingenieure RFEM.

Projekt

Der Tianfu Agricultural Expo Park ist Teil eines großen Entwicklungsprogramms im Großraum von Chengdu, Hauptstadt der chinesischen Provinz Sichuan, das danach strebt, mit anderen großen Wirtschaftszentren in China zu konkurrieren. An der Westgrenze des Sichuan-Beckens gelegen, wo bis zu 5 000 m hohe Berge auf die großen Ebenen von Sichuan treffen, inspirierte die weite Sicht auf wogende Reisfelder und am Horizont ragende Berggipfel den Architekten Cui Kai zum Konzept der gewölbten Holzeinfassungen.

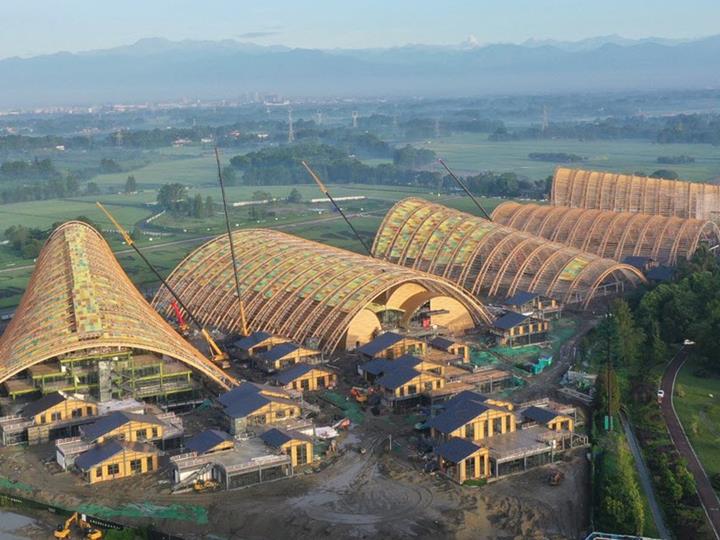

Das Ergebnis ist eine Reihe einzigartiger Holzkonstruktionen mit großen Spannweiten, die in Zusammenarbeit von Mitgliedern eines auf drei Kontinenten arbeitenden Teams in anderthalb Jahren realisiert wurden und ohne Zweifel dem Wunsch des Eigentümers Ausdruck verleihen, der Welt die Wirtschaftskraft der Agrarregion Chengdu zu präsentieren und damit eine Spitzenattraktion durch innovative Technik und Design zu bieten.

Konstruktion

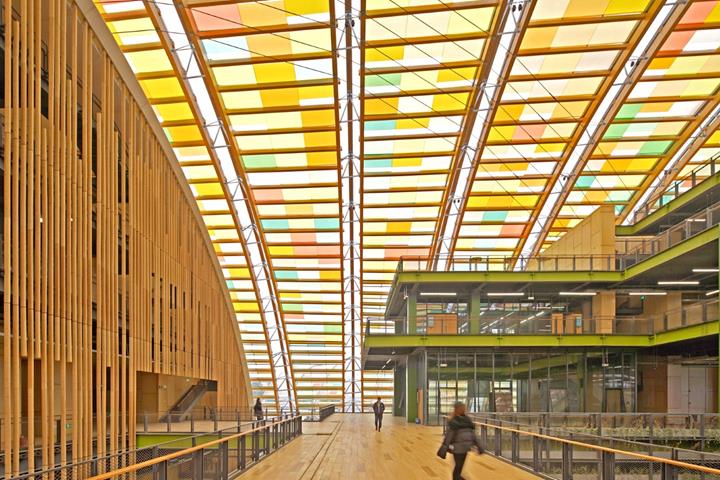

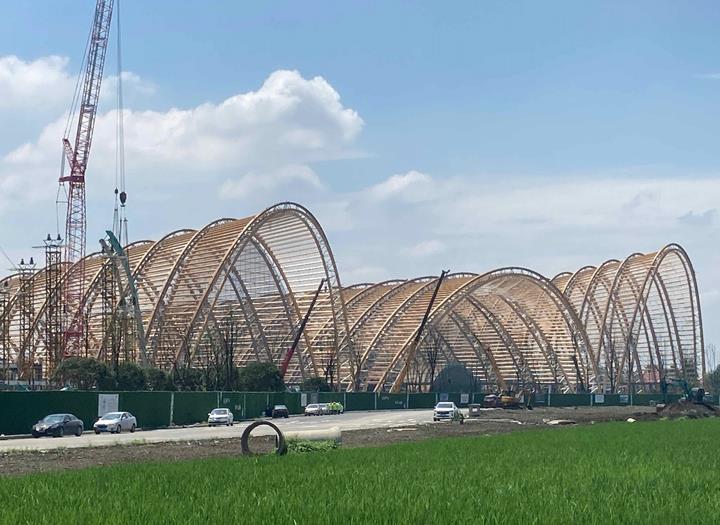

Die Haupttragkonstruktion der Rundbogenhallen bilden die Dreigurtbinder mit freien Spannweiten von bis zu 110 m und Höhen bis zu 44 m. Die Gurte der Binder bestehen aus Brettschichtholz Gl 24h und die Ausfachungen aus Stahl S235.

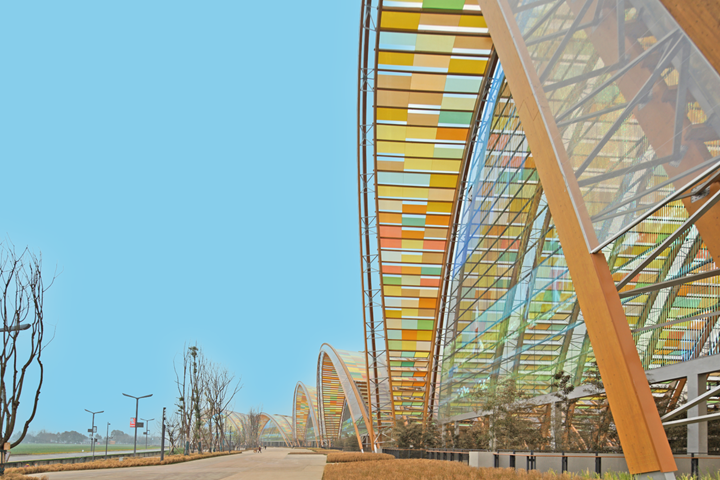

Der Obergurt aus Lärche ist der Witterung ausgesetzt, was ein sorgfältig entwickeltes Wetterschutz- und Anschlusskonzept erforderlich macht. Auf den beiden Untergurten des Fachwerks liegen Brettschichtholzpfetten, die die äußeren ETFE-Wettermembranen tragen und gleichzeitig die Binder koppeln. Die stählernen Fußanschlüsse leiten die Gurtkräfte über Ankerbleche in massive Betonfundamente ein. Für die Längsaussteifung der Hallen sorgen Seilverspannungen im Bereich der unten Gurte.

Bemessung in RFEM

Schon in der Anfangsphase des Projekts wurde RFEM verwendet, um die Schnittgrößen der Binder zu ermitteln und um zwischen verschiedenen Ausführungen der Fachwerkträger zu iterieren.

Nachdem das endgültige Hybridsystem aus Bögen und Fachwerkträgern gefunden war, kam das Zusatzmodul RF-HOLZ Pro zum Einsatz, um die Holzgurte gemäß Eurocode 5 zu bemessen. Zudem wurden die Verbindungskräfte aus dem RFEM-Modell für eine detaillierte Stahl-, Holz- und Seilbemessung genutzt.

Das außergewöhnliche Projekt wurde ausgezeichnet mit dem "2021-22 Merit Award | Wood Design & Building Awards".

Projekt-Standort

Chengdu
Sichuan, China

Schlüsselwörter

Halle Rundbogen Fachwerk Vierendeel Dreigurt Binder Holz Brettschichtholz BSH Stahl
