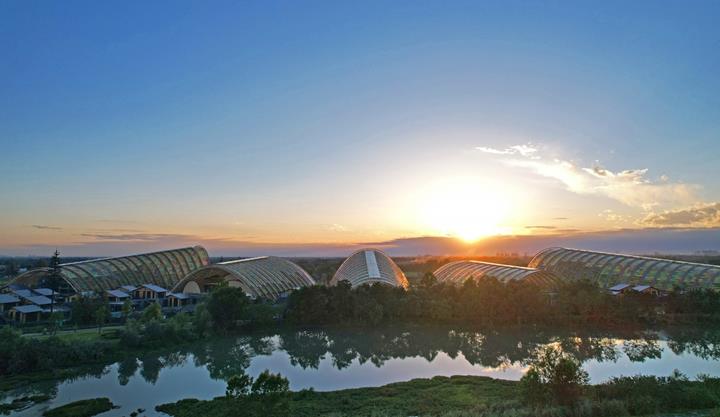

Expo Agrícola de Tianfu, China

Estruturas dimensionadas com os softwares da Dlubal

  • Projeto de cliente

Projeto de cliente da Dlubal

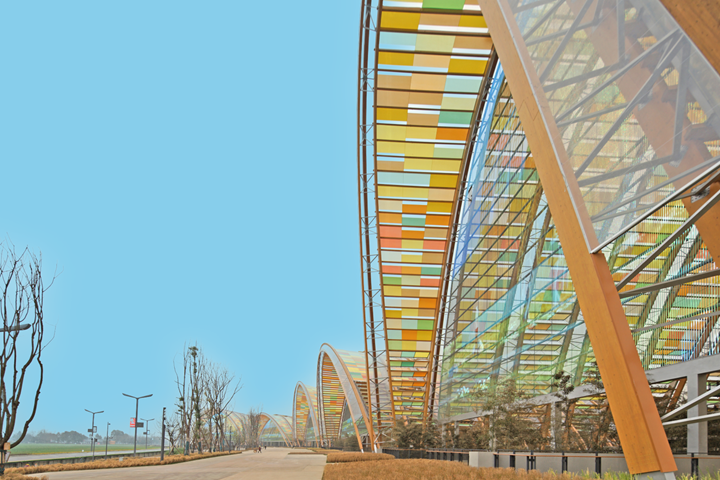

Com mais de 75 000 m2, a nova Expo Agrícola de Tianfu é a maior estrutura de madeira da Ásia e uma das maiores estruturas de madeira do mundo. É constituída por cinco pavilhões em arco redondo com vigas treliçadas de três cordas tipo Vierendeel únicas.

Arquiteto CuiKai/CADG
Cálculo estrutural e construção de madeira StructureCraft
www.structurecraft.com
Planeamento e produção de madeira laminada colada | Pavilhão G2 Häring AG
www.haring.ch
Fábrica de madeira laminada colada | Pavilhão G2 Roth Burgdorf AG
www.rothburgdorf.ch
Fabricante de madeira laminada colada | Pavilhões G1/G3/G4/G5 Hasslacher
www.hasslacher.com

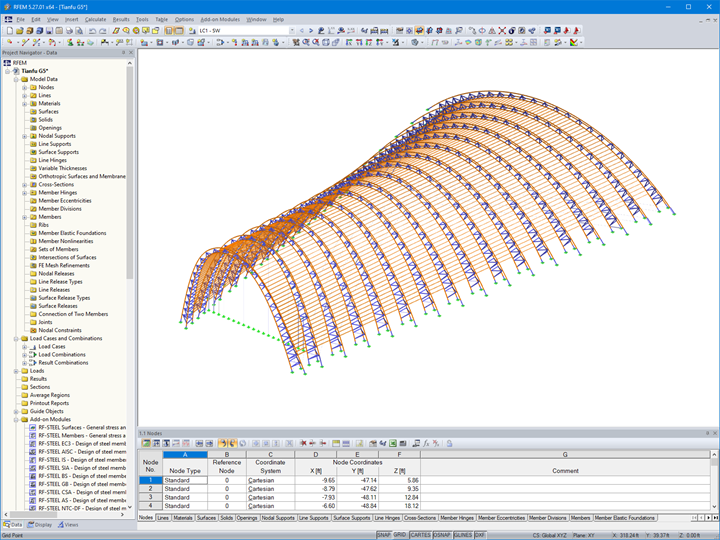

Dados do modelo de um pavilhão em arco redondo

O cliente Dlubal StructureCraft do Canadá foi responsável pelo planeamento estrutural e pela coordenação deste projeto. Os engenheiros da StructureCraft utilizaram o RFEM para o cálculo estrutural.

Projeto

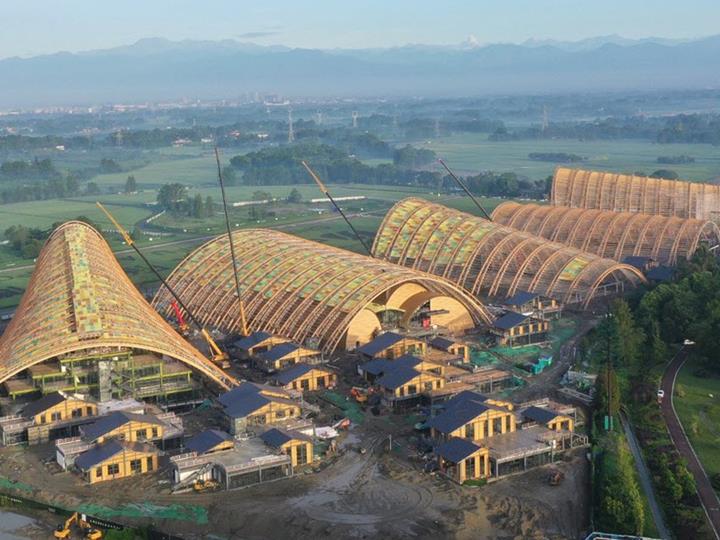

O parque da Expo Agrícola de Tianfu faz parte de um importante programa de desenvolvimento da área metropolitana de Chengdu, capital da província chinesa de Sichuan, que pretende competir com outros grandes centros económicos da China. Localizada na fronteira oeste da bacia de Sichuan, onde montanhas com até 5000 metros de altura se encontram com as grandes planícies de Sichuan, proporcionando a ampla vista dos campos de arroz e dos picos das montanhas no horizonte que serviu de inspiração ao arquiteto Cui Kai para o conceito dos recintos curvados de madeira.

O resultado é uma série única de estruturas de madeira de vãos longos, criadas através da cooperação de uma equipa cujos membros operaram em três continentes diferentes ao longo de um ano e meio para concretizar o desejo do proprietário de mostrar o poder económico da região agrária de Chengdu ao mundo e, simultaneamente, proporcionar uma enorme atração que conjuga tecnologia e design inovadores.

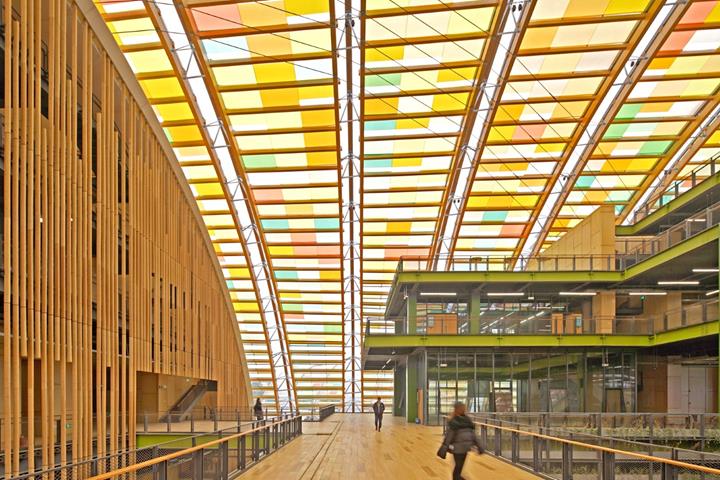

Estrutura

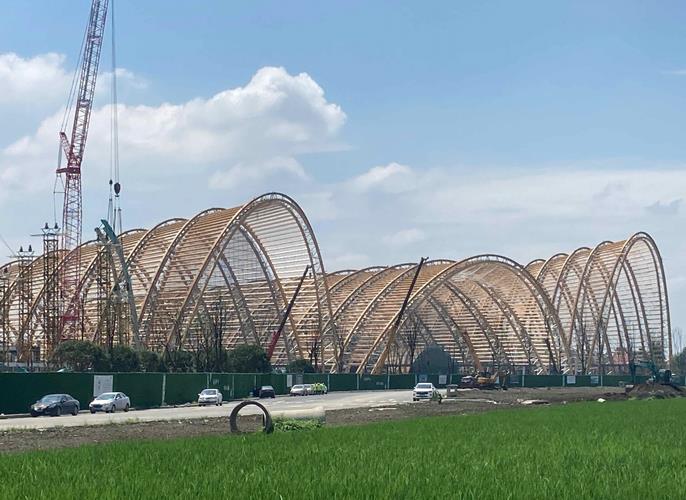

A estrutura portante principal dos pavilhões em arco redondo é formada por vigas treliçada de três cordas com vãos livres de até 110 metros e alturas até 44 metros. Os banzos das treliças são constituídos por madeira laminada colada Gl 24h e contraventamentos de aço S235.

O banzo superior duplo de madeira de larício está exposto às intempéries, por isso os conceitos de proteção contra intempéries e de ligações tiveram de ser cuidadosamente projetados. As madres de madeira laminada colada, que suportam as membranas de ETFE exteriores e acoplam as treliças ao mesmo tempo, estão apoiadas nos dois banzos inferiores da treliça. As ligações da base de aço transferem as forças do banzo para fundações de betão maciças através de placas de ancoragem. O reforço de cabos na área dos banzos inferiores proporciona o reforço longitudinal dos pavilhões.

Dimensionamento no RFEM

Logo na fase inicial do projeto, o RFEM foi utilizado para determinar os esforços internos dos arcos de madeira e para iterar entre diferentes dimensionamentos das treliças.

Após encontrar o sistema híbrido final constituído por arcos e treliças, foi utilizado o módulo adicional RF-TIMBER Pro para dimensionar os banzos de madeira de acordo com o Eurocódigo 5. Além disso, as forças de ligação do modelo RFEM foram utilizadas para o dimensionamento detalhado de aço, madeira e cabos.

Este projeto extraordinário foi galardoado com o prémio "2021-22 Merit Award | Wood Design & Building Awards".

Local do projeto

Chengdu
Sichuan, China

Palavras-chave

Pavilhão Arco redondo Treliça Vierendeel Viga treliçada de três cordas Viga Madeira Madeira laminada colada Glulam Aço
