中国天府农博主展馆

Dlubal 结构设计与分析软件

  • 客户项目

客户项目

This article was translated by Google Translator

View original text

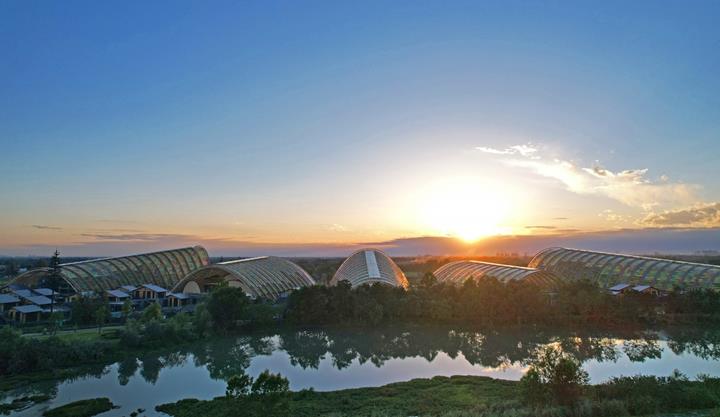

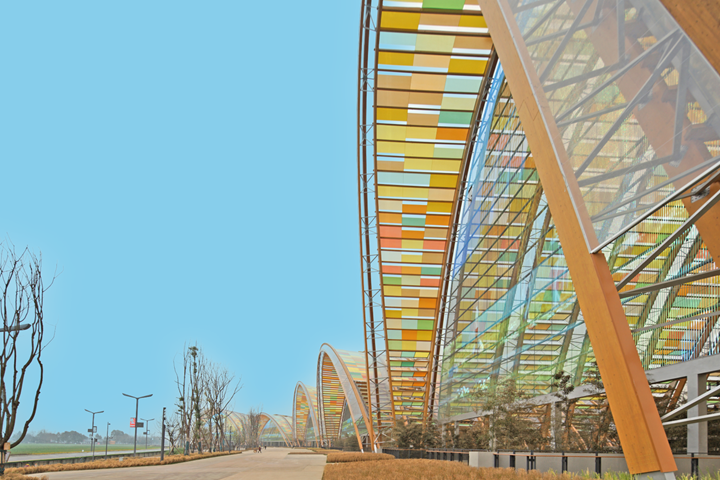

新建的天府农博主展馆底部占地超过 75000 m2,是亚洲最大的木结构建筑,也是全球最大的木结构建筑之一。 主展馆项目包含五个拱形建筑,采用独特的钢木混合空腹桁架结构。

建筑设计 崔愷/CADG
结构设计与木结构 StructureCraft
www.structurecraft.com
规划和胶合木生产 | G2 展馆 哈林公司
www.haring.ch
胶合木厂 | G2 展馆 Roth Burgdorf AG
www.rothburgdorf.ch
胶合木制造商 | 展馆 G1/G3/G4/G5 哈斯拉赫
www.hasslacher.com

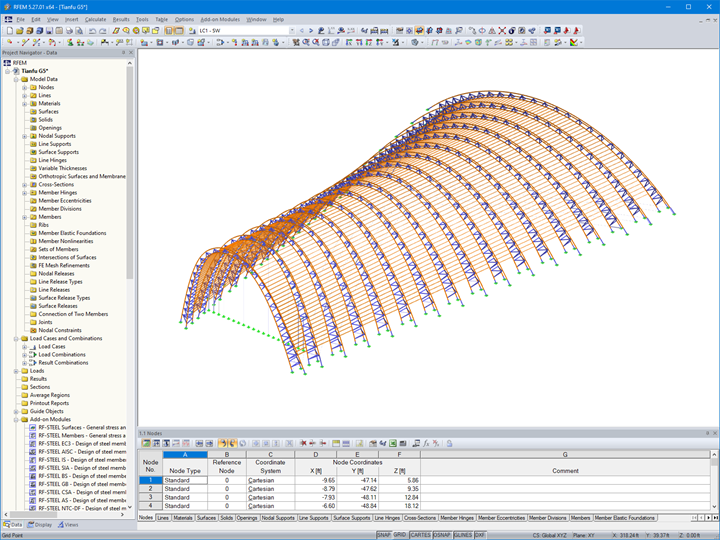

拱形展馆的模型数据

德儒巴客户 StructureCraft 负责该项目的结构设计和项目协调。 StructureCraft 的工程师们使用了 RFEM 对该项目进行了结构分析。

项目

天府农业博览园是四川农博会永久举办地,是成都市 66 个产业功能区之一。

主展馆由中国建筑设计院崔愷院士领衔设计,位于天府农博园核心区,西邻羊马河,周围是3000余亩高标准大田。

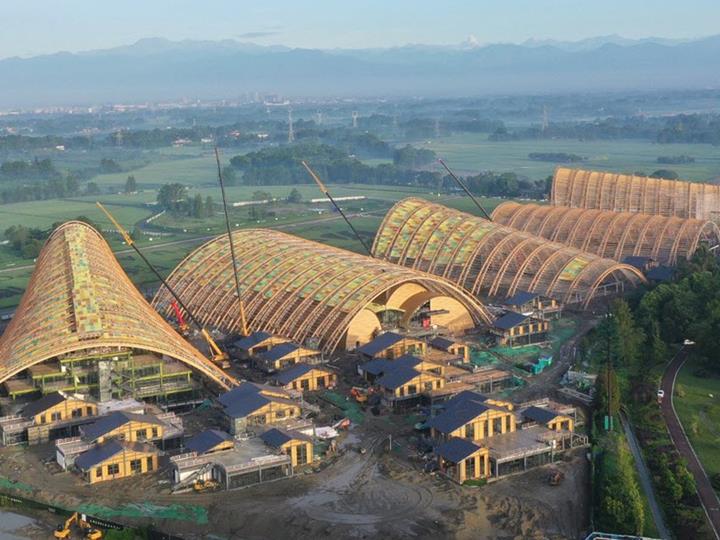

来自三大洲不同团队的工作人员共同合作,在一年半的时间里完成了该大跨度木结构建筑。该项目在建筑设计上别具一格,在工程技术上运用了很多高新技术和材料。向全世界展示了成都农业地区的经济实力和增长潜力。

结构

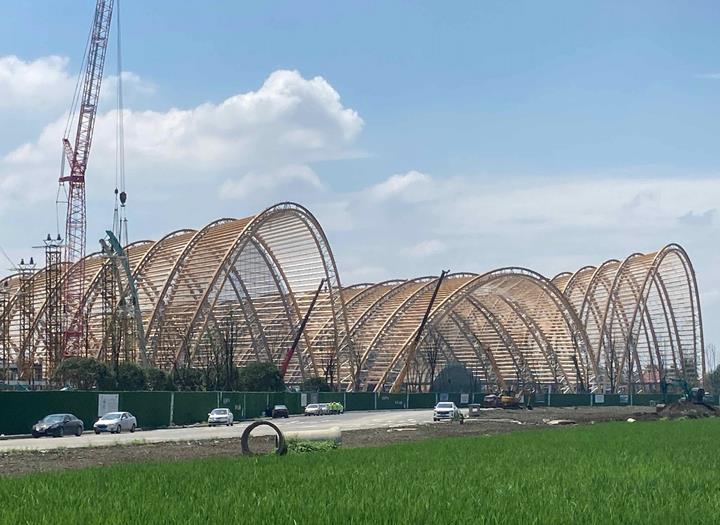

木拱的跨度和高度均不同,其中最大为 110 米,最高为 44 米,主要支承结构为三角桁架。 桁架的弦杆采用层板胶合木 GL 24h,弦杆之间的钢支撑采用钢 S235。

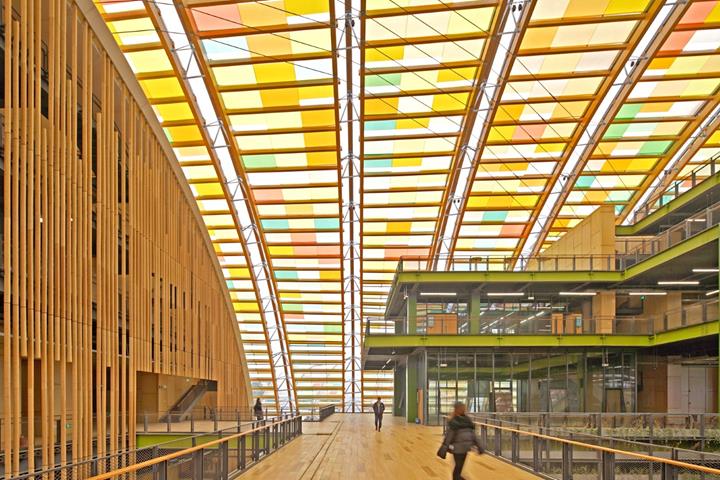

由于上弦杆的材料采用落叶松,并且暴露在空气中,所以需要制定详细的防护措施。 在相邻木拱的下弦杆上设置了胶合木檩条,檩条上则安装 ETFE 膜. 弦杆内力通过预埋的钢板传递到混凝土基础中。 展馆纵向刚度是由下弦杆间的钢索支撑来提供的。

使用 RFEM 进行结构设计

在项目的初始阶段,工程师们使用 RFEM 来计算木拱的内力,并进行了桁架布局优化。

最终确定了拱形桁架体系。之后,又使用附加模块 RF-TIMBER Pro 根据欧洲规范 5 对木弦杆进行了设计。 此外,在钢结构、木结构和钢索的节点连接设计中也使用了由 RFEM 模型计算得出的的连接内力。

该项目获得了“2021-22 年木结构设计和建筑优秀奖”。

项目位置

成都
中国四川

关键词

展馆 圆拱 桁架 空腹桁架 三角桁架 木结构 胶合木 层板胶合木 钢结构
