Exposición agrícola de Tianfu, China
Proyecto de cliente

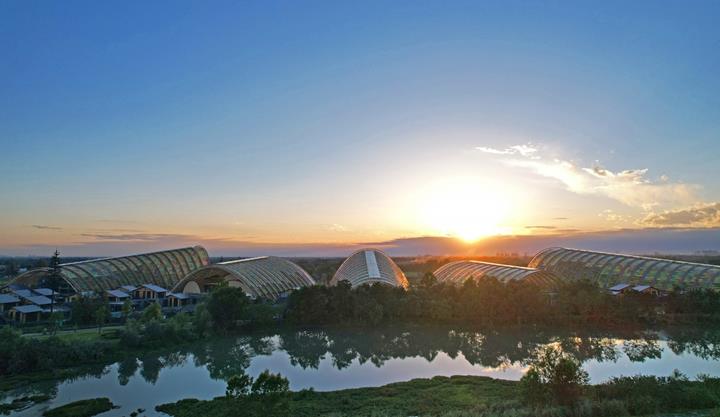

Con más de 75.000 m2, la nueva Exposición agrícola de Tianfu es la estructura de madera más grande de Asia y una de las estructuras de madera más grandes del mundo. Es una serie de cinco salas en arco que utilizan cerchas únicas inspiradas en Vierendeel.
| Arquitecto: | CuiKai / CADG |
| Ingeniería estructural y construcción en madera |
StructureCraft www.structurecraft.com |
| Planificación y producción de madera laminada | Pabellón G2 |
Haring AG www.haring.ch |
| Fábrica de madera laminada | Pabellón G2 |
Roth Burgdorf AG www.rothburgdorf.ch |
| Fabricante de madera laminada | Pabellones G1/G3/G4/G5 |
Hasslacher www.hasslacher.com |

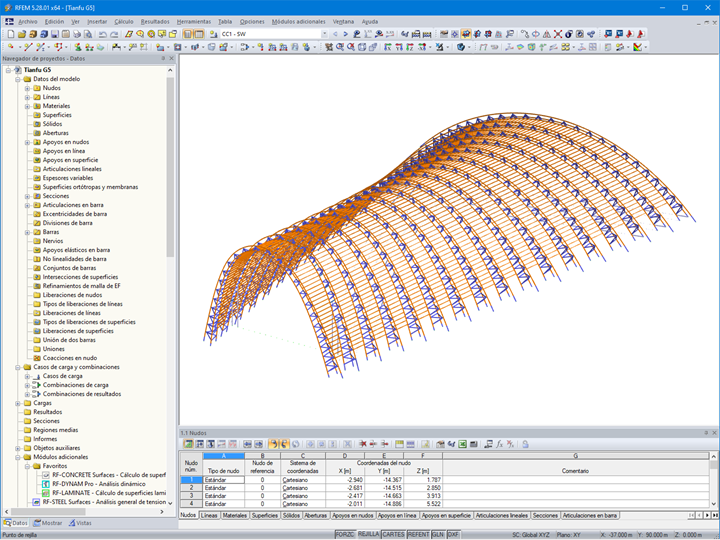

Datos del modelo de una sala en arco
StructureCraft, cliente de Dlubal, fue el responsable del diseño estructural y la coordinación de este proyecto. Los ingenieros de StructureCraft utilizaron RFEM para el análisis estructural.
Proyecto

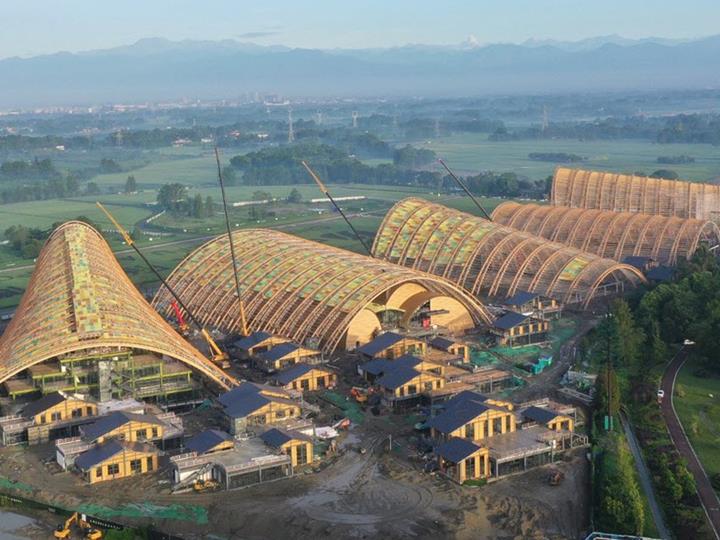

El pabellón principal de la Exposición Agrícola de Tianfu es parte de un importante programa de desarrollo en el área metropolitana de Chengdu, el cual aspira a competir con otros importantes centros económicos de China. Ubicado en el borde oeste de la cuenca de Sichuan, donde montañas de hasta 5.000 metros de altura se encuentran con las grandes llanuras de Sichuan, las amplias vistas de los campos de arroz ondulados y los picos de las montañas en el horizonte inspiraron al arquitecto Cui Kai con el concepto de los cerramientos de madera curvada.
El resultado es una serie única de estructuras de madera de gran vano, creadas a través de la cooperación de miembros del equipo en tres continentes diferentes en un año y medio, cumpliendo el deseo del propietario de mostrar el poder económico de la región agraria de Chengdu y proporcionar una atracción de clase mundial a través de una ingeniería y diseño innovadores.
Estructura

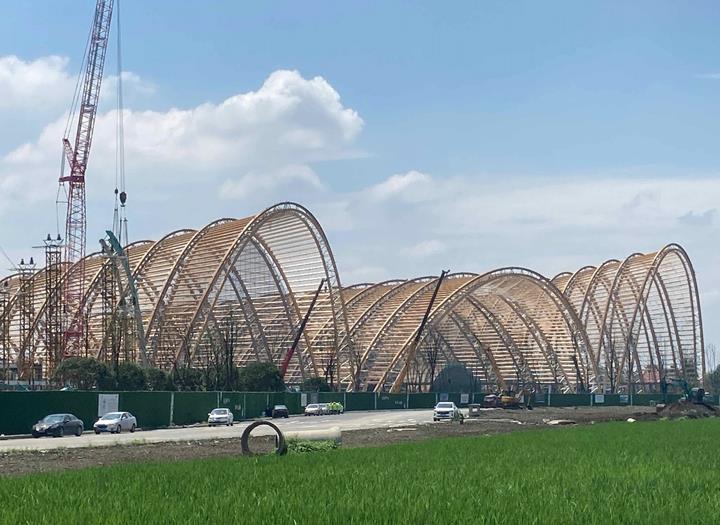

La estructura de soporte principal en forma de arco de las naves está formada por cerchas triangulares con vanos libres de hasta 110 m y alturas de hasta 44 m. Los cordones de las cerchas son de madera laminada encolada Gl 24h y los arriostramientos de acero S235.

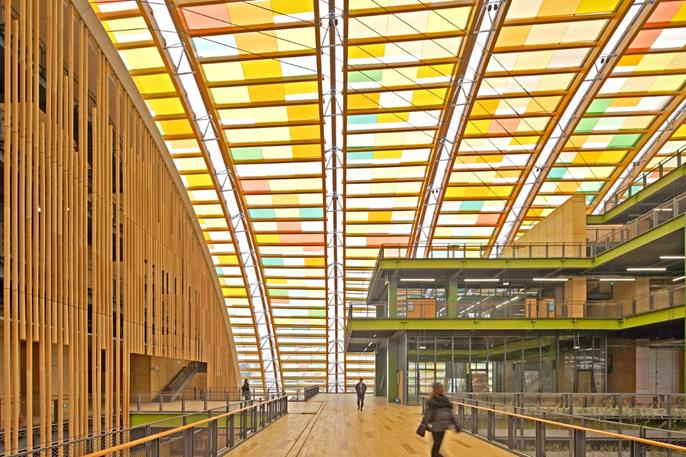

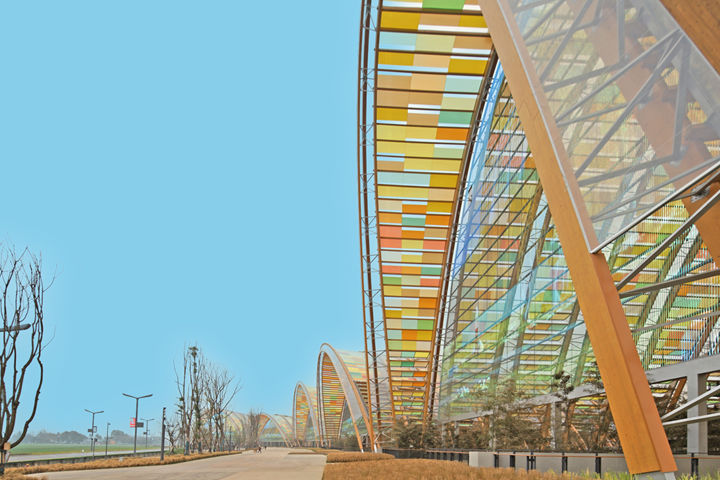

El cordón doble superior de alerce está expuesto a la intemperie, creando la necesidad de una protección contra la intemperie y un concepto de tapajuntas cuidadosamente desarrollados durante todo el proyecto. En la parte superior de los cordones inferiores de la cercha se encuentran correas de madera laminada encolada, soportando las membranas climáticas exteriores de ETFE que están pretensadas contra los dos arcos adyacentes. Las conexiones de las bases de acero transfieren las fuerzas del cordón a través de placas empotradas de acero a los cimientos de hormigón macizo. Los arriostramientos de los cables en la zona de los cordones inferiores proporcionan un refuerzo longitudinal de las naves.
Cálculo estructural en RFEM
En las primeras etapas del proyecto, RFEM se utilizó para determinar los esfuerzos internos y momentos de los arcos de madera y para iterar entre diferentes diseños de cerchas.
Una vez fijado el sistema híbrido final de arcos y cerchas, el complemento RF-TIMBER Pro ayudó a dimensionar los cordones de madera según el Eurocódigo 5. Además, el modelo se refinó a un nivel en el que las fuerzas de conexión del modelo de RFEM se utilizaron para el diseño en detalle de las conexiones de acero, madera y cables.
Este extraordinario proyecto fue galardonado con el "Premio al Mérito 2021-22 | Premios de Diseño y Construcción en Madera".
Ubicación del proyecto
Palabras clave
Nave Arco de medio punto Cercha Vierendeel Cercha triangular Viga Madera Madera laminada encolada MLE Acero
- Vistas 1104x
- Actualizado 23. mayo 2022
