Tianfu Agricultural Expo, Chiny
Projekt klienta

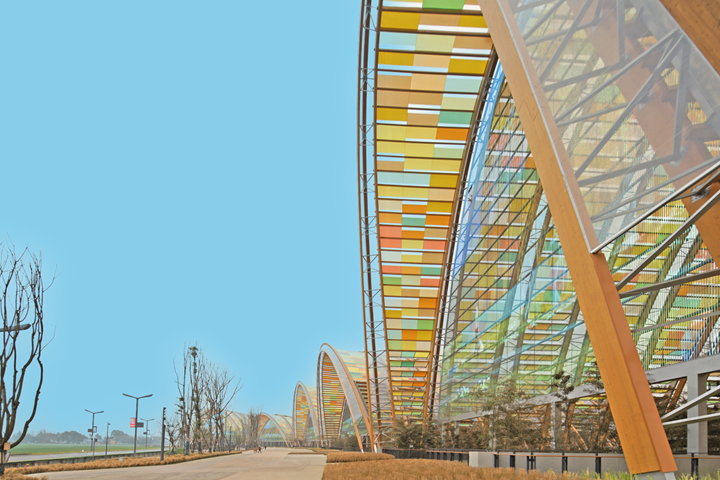

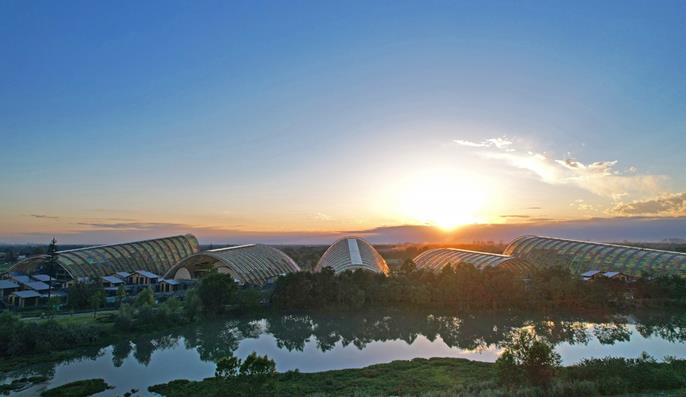

Targi rolnicze Tianfu Agricultural Expo, zajmujące powierzchnię ponad 75 000 m2 mieszczą się w największej drewnianej konstrukcji w Azji i jednej z największych konstrukcji drewnianych na świecie. Jest to kompleks pięciu łukowych hal, w których zastosowano unikalne kratownice Vierendeela.
Architekt | CuiKai / CADG |
Inżynieria konstrukcyjna i konstrukcja drewniana |
StructureCraft www.structurecraft.com |
Planowanie i produkcja drewna klejonego warstwowo | Hala G2 |
Haring AG www.haring.ch |
Fabryka drewna klejonego warstwowo | Hala G2 |
Roth Burgdorf AG www.rothburgdorf.ch |
Producent drewna klejonego warstwowo | Hale G1/G3/G4/G5 |
Hasslacher www.hasslacher.com |
Dane modelu hali łukowej
Klient firmy Dlubal, StructureCraft, był odpowiedzialny za projekt konstrukcyjny i koordynację projektu. Inżynierowie StructureCraft wykorzystali program RFEM do analizy statyczno-wytrzymałościowej.
Projekt

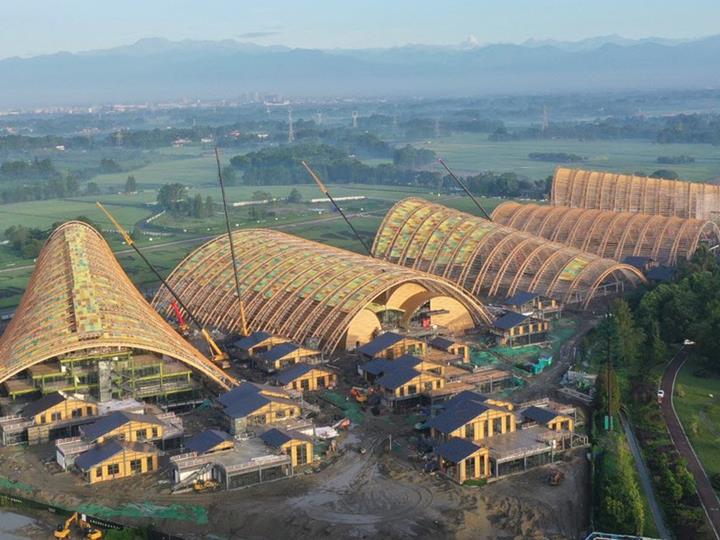

Główna hala wystawiennicza Tianfu Agricultural Expo powstała w ramach dużego programu rozwoju aglomeracji Chengdu, która aspiruje do rywalizacji z innymi ważnymi ośrodkami gospodarczymi w Chinach. Widok na pola ryżowe i górskie szczyty sięgające 5000 m w Kotlinie Syczuańskiej zainspirowały architekta Cui Kai do stworzenia pomysłu na zakrzywione zadaszenie z drewna.
Dzięki współpracy członków zespołu z trzech różnych kontynentów, w ciągu półtora roku powstał kompleks konstrukcji z drewna o znacznych rozpiętościach, spełniający pragnienie inwestora, aby zaprezentować ekonomiczną siłę regionu rolniczego Chengdu i stworzyć atrakcyjny obiekt dzięki zastosowaniu innowacyjnych rozwiązań inżynierskich i projektowych.
Konstrukcja

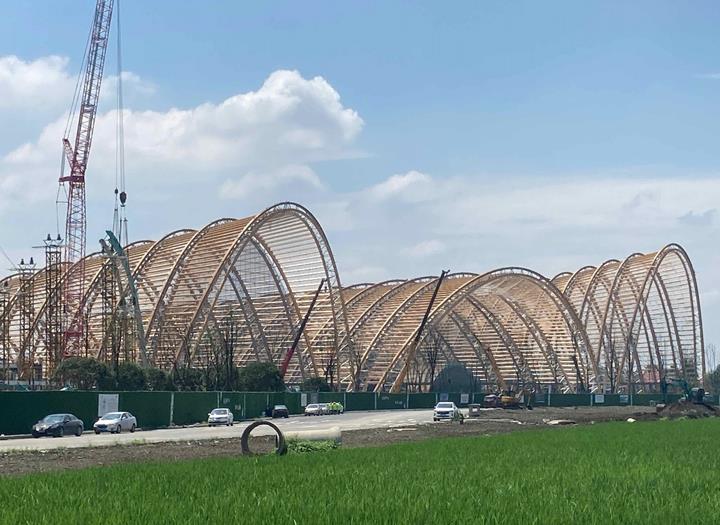

Główną konstrukcją nośną hal są trzygałęziowe łukowe kratownice o rozpiętości do 110 m w świetle i wysokości do 44 m. Pasy kratownic składają się z drewna klejonego warstwowo Gl 24h, a stężenia ze stali S235.

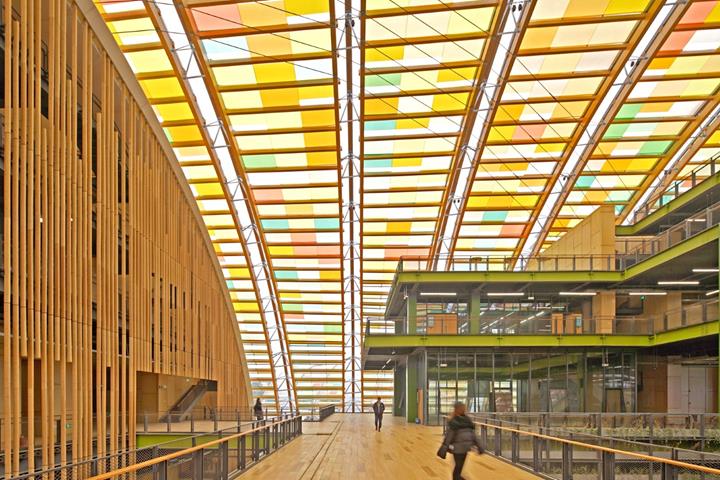

Podwójny pas górny z drewna modrzewiowego jest wystawiony na działanie warunków atmosferycznych, dlatego w całym projekcie konieczne było opracowanie koncepcji obróbek blacharskich i ochrony przed warunkami atmosferycznymi. Nad dolnymi pasami kratownicy leżą płatwie z drewna klejonego, podtrzymujące zewnętrzne membrany z folii ETFE, naprężone wstępnie na dwóch sąsiednich łukach. Detale połączeń wykonane jako stalowe u podstawy przenoszą siły z pasów poprzez stalowe płyty na fundamenty betonowe. Stężenia kablowe w rejonie dolnych pasów dźwigarów zapewniają podłużne usztywnienie hal.

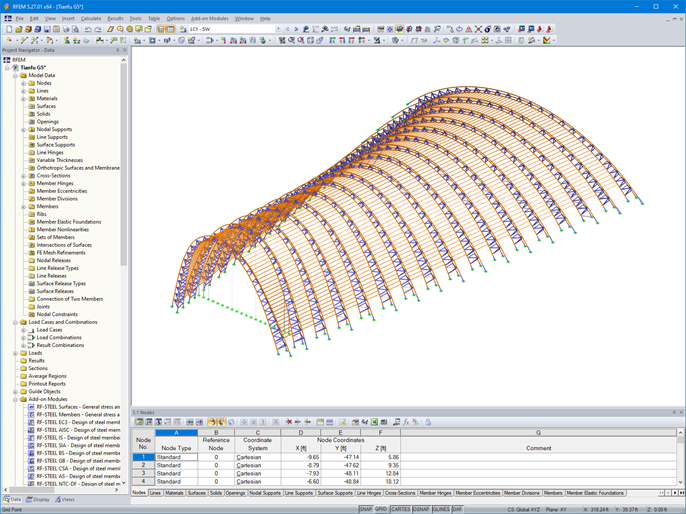

Obliczenia konstrukcyjne w programie RFEM
We wczesnych stadiach projektu program RFEM był wykorzystywany do wyznaczania sił wewnętrznych i momentów w drewnianych łukach oraz do iteracji między różnymi układami kratownicy.
Po ustaleniu ostatecznego układu hybrydowych łuków i kratownic, wykorzystano dodatkowy moduł RF-Timber Pro do obliczenia pasów drewnianych według Eurokodu 5. Ponadto model został dopracowany do tego stopnia, że siły z połączeń z modelu RFEM zostały wykorzystane do szczegółowej analizy połączeń stalowych, drewnianych i kablowych.
Ten niezwykły projekt otrzymał nagrodę „2021-22 Merit Award | Wood Design & Building Awards".
Lokalizacja projektu
Słowa kluczowe
Hala Łuk okrągły Kratownica Vierendeel Trójkątna kratownica Dźwigar Drewno Drewno klejone warstwowo CLT Stal
