Tianfu Agricultural Expo, Čína

Realizováno v programech Dlubal Software...

  • Zákaznický projekt

Projekt zákazníka

Tento text byl přeložen Google překladačem

Zobrazit původní text

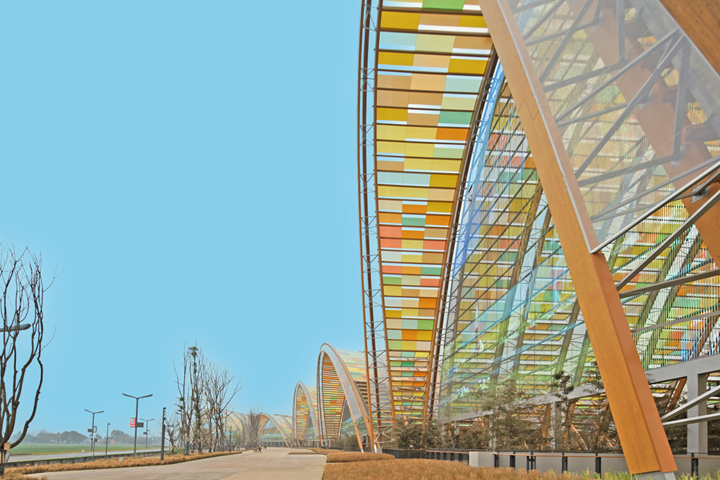

S plochou více než 75 000 m2 je nová Tianfu Agriculture Expo největší dřevěnou konstrukcí v Asii a jednou z největších dřevěných konstrukcí na světě. Jedná se o pět obloukových hal, v nichž jsou použity unikátní trojúhelníkové vazníky Vierendeelova typu.

Architektonický návrh CuiKai / CADG
Statika a dřevěná konstrukce StructureCraft
www.structurecraft.com
Projekt a výroba lepeného lamelového dřeva | Hala G2 Haring AG
www.haring.ch
Továrna na lepidlo | Hala G2 Roth Burgdorf AG
www.rothburgdorf.ch
Výrobce lepeného lamelového dřeva | Haly G1/G3/G4/G5 Hasslacherem
www.hasslacher.com

Údaje o modelu obloukové haly

Odpovědnost za statický návrh a koordinaci projektu převzala společnost StructureCraft, která patří k zákazníkům společnosti Dlubal Software. Pro statické výpočty použili inženýři ze společnosti StructureCraft program RFEM.

Projekt

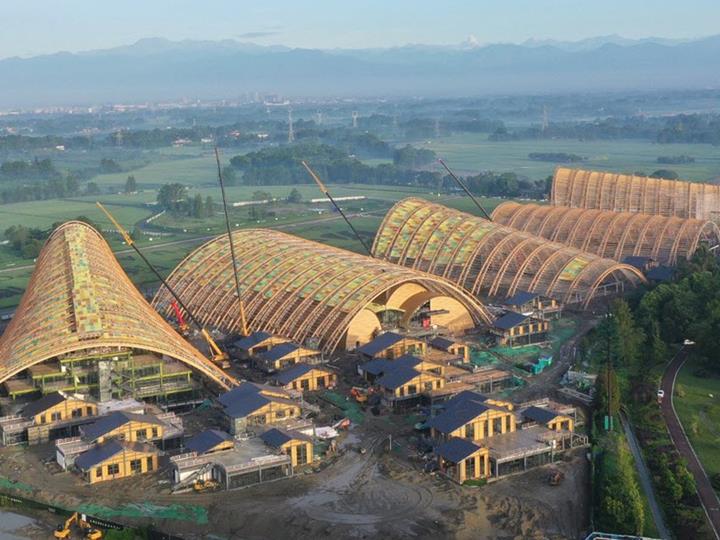

Park Tianfu Agricultural Expo je součástí rozsáhlého rozvojového programu v metropolitní oblasti Čcheng-tu, hlavním městě čínské provincie S'-čchuan, které se snaží konkurovat jiným významným čínským ekonomickým centrům. Poloha na západním okraji Sečuánské pánve, kde na rozlehlé sečuánské pláně navazují až 5000 m vysoké hory, spolu s dalekým výhledem na vlnící se rýžová pole a vrcholky hor tyčící se na obzoru inspirovaly architekta Cui Kaie ke koncepci obloukové dřevěné konstrukce.

Výsledkem je řada unikátních dřevěných konstrukcí o velkém rozpětí, která byla postavena za součinnosti členů týmu pracujícího na třech různých kontinentech během jednoho a půl roku a která bezpochyby naplňuje přání majitele ukázat světu ekonomickou sílu zemědělského regionu Čcheng-tu a nabídnout prvotřídní atrakci díky inovativním technologiím a designu.

Konstrukce

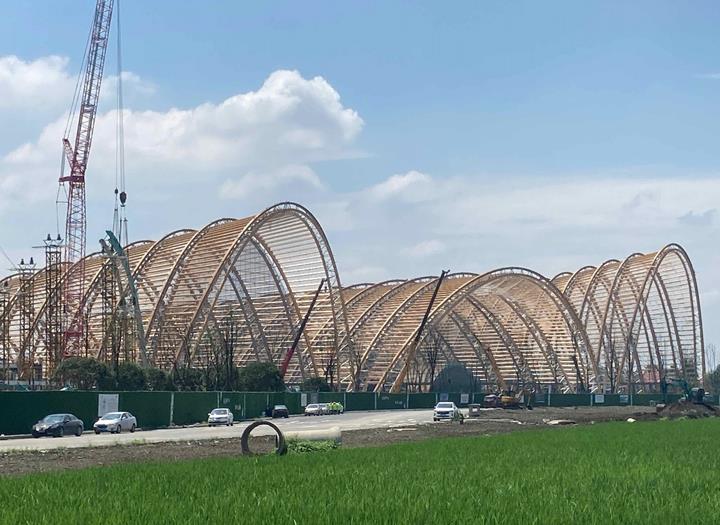

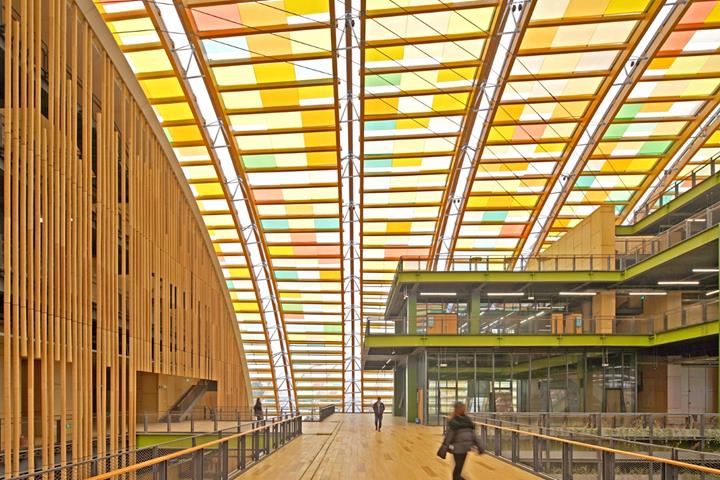

Hlavní nosnou konstrukci obloukových hal tvoří trojúhelníkové vazníky s volným rozpětím až 110 m a výškou až 44 m. Pásnice vazníků jsou z lepeného lamelového dřeva Gl 24h a ztužení z oceli S235.

Horní pás z modřínu je vystaven povětrnostním vlivům, a proto bylo třeba důkladně navrhnout koncepci ochrany před vlivem počasí. Na obou dolních pásech jsou umístěny vaznice z lepeného lamelového dřeva, které nesou vnější ETFE membrány a současně spojují vazníky. Ocelové spoje přenášejí síly z pásů přes kotevní plechy do masivních betonových základů. Podélné vyztužení hal zajišťují předpjatá lana v oblasti dolních pásů.

Posouzení v programu RFEM

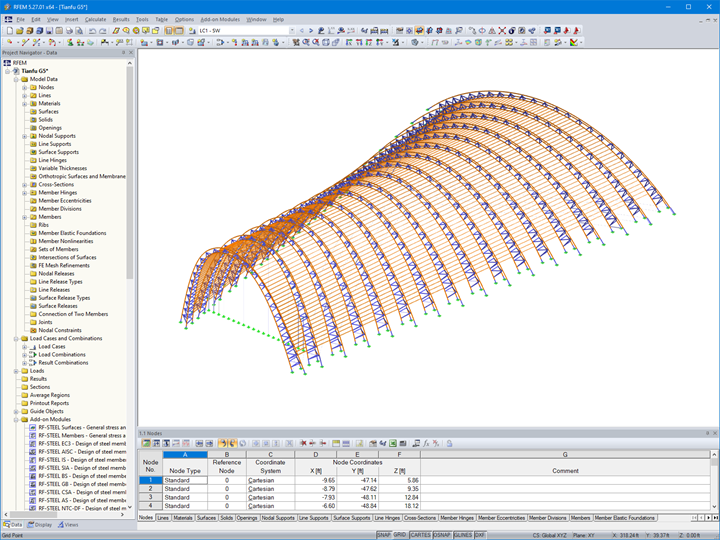

Program RFEM byl používán již v počáteční fázi projektu pro stanovení vnitřních sil ve vaznících a k ověření různých uspořádání příhradových nosníků.

Jakmile byl nalezen konečný hybridní systém z oblouků a příhradových nosníků, uplatnil se přídavný modul RF-TIMBER Pro pro posouzení dřevěných pásů podle Eurokódu 5. Dále se spojovací síly z modelu RFEM použily pro detailní posouzení ocelových a dřevěných prvků a lan.

Tento mimořádný projekt získal ocenění "2021-22 Merit Award | Wood Design & Building Awards".

Umístění projektu

Čcheng-tu
S'-čchuan, China

Klíčová slova

Hala Kruhový oblouk Příhradový vazník Vierendeelův Trojúhelníkový příhradový nosník Vazník Dřevo Lepené lamelové dřevo Lepené lamelové dřevo Ocel
