Salon de l'agriculture de Tianfu, Chine
Projet Client

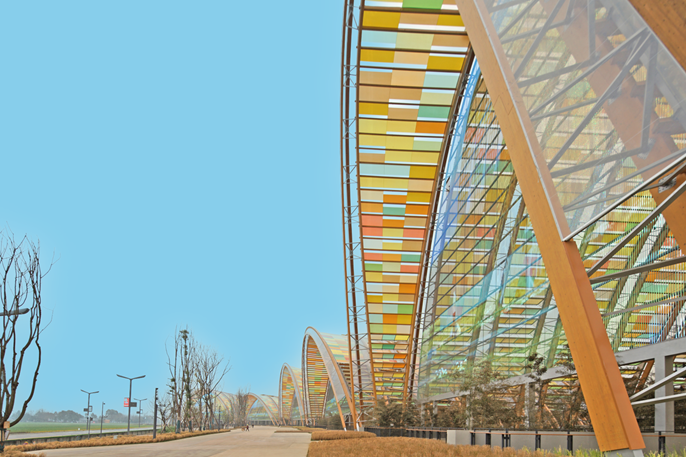

Avec une superficie de plus de 75 000 m2, le nouveau salon de l'agriculture de Tianfu est la plus grande structure en bois d'Asie et l'une des plus grandes structures en bois au monde. Il s'agit d'un ensemble de cinq halles en arc avec des poutres en treillis inspirées de Vierendeel.
| Architecte | CuiKai/CADG |
| Ingénierie des structures et construction bois |
StructureCraft www.structurecraft.com |
| Planification et production de lamellé-collé | Halle G2 |
Haring SA www.haring.ch |
| Usine de lamellé-collé | Halle G2 |
Roth Burgdorf SA www.rothburgdorf.ch |
| Fabricant de lamellé-collé | Halles G1/G3/G4/G5 |
Hasslacher www.hasslacher.com |

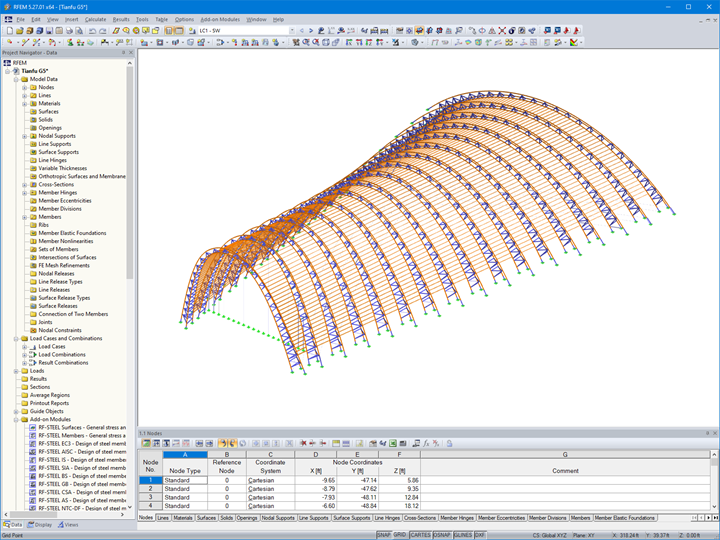

Données du modèle d'une halle en arc
Le client de Dlubal StructureCraft a supervisé le calcul de la structure et s'est occupé de la coordination de ce projet. Les ingénieurs de StructureCraft ont utilisé RFEM pour le calcul de structure.
Projet

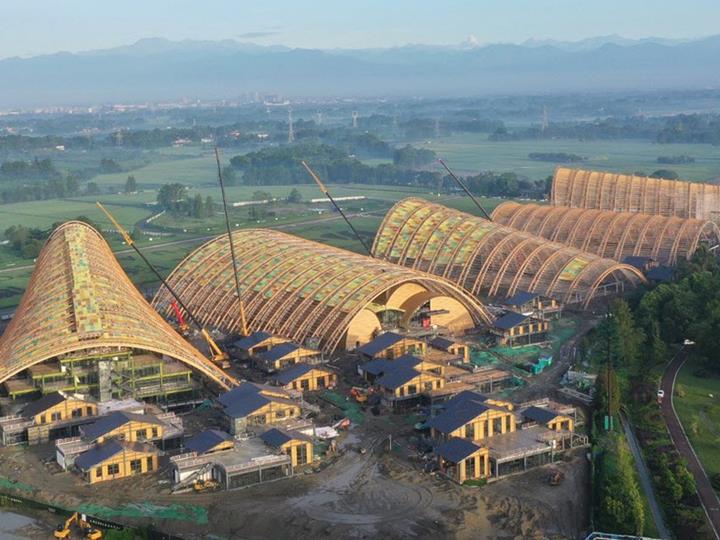

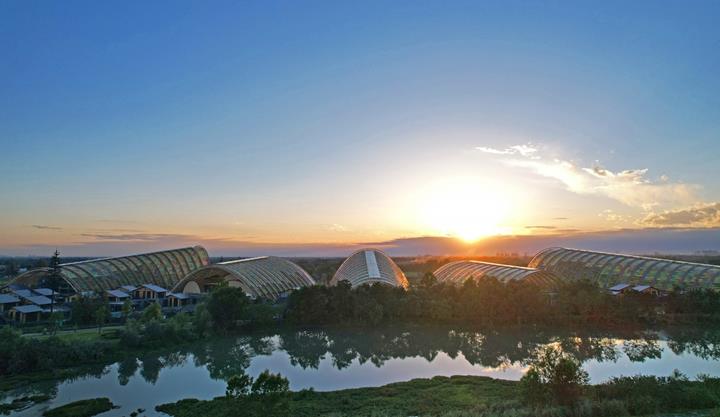

Le hall principal de l'exposition agricole de Tianfu fait partie d'un programme de développement majeur dans la grande région métropolitaine de Chengdu. Celle-ci aspire à concurrencer d'autres pôles économiques majeurs en Chine. Situées à la frontière ouest du bassin du Sichuan, là où des montagnes s'élevant jusqu'à 5 000 m d'altitude rencontrent les grandes plaines du Sichuan, les vues panoramiques sur les rizières ondulantes et les sommets montagneux à l'horizon a inspiré l'architecte Cui Kai pour la conception de ces charpentes courbes en bois.
Il en résulte un ensemble unique de structures en bois de grandes portées réalisé en un an et demi grâce à la coopération entre les équipes basées sur trois continents différents. Ce projet répond au désir du propriétaire de mettre en valeur la puissance économique de la région agraire de Chengdu et d'offrir une attraction de classe mondiale grâce à une ingénierie et une conception innovantes.
Structure

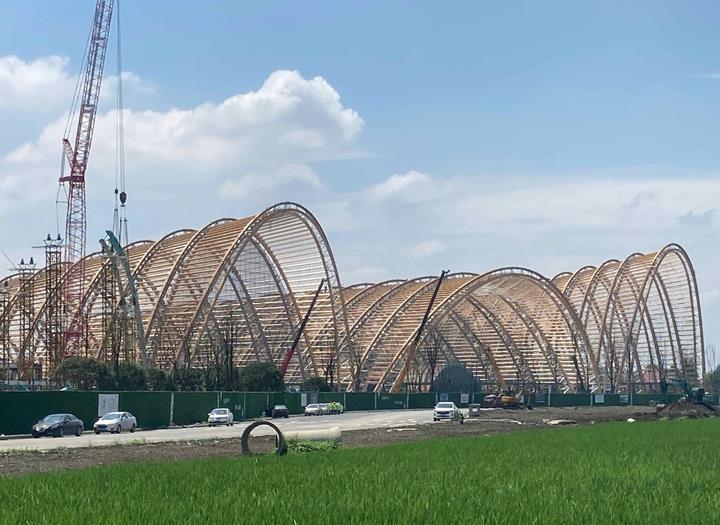

La structure porteuse principale des halles en arc est constituée de poutres treillis triangulaires d'une portée maximale de 110 m et d'une hauteur maximale de 44 m. Les membrures des treillis sont en lamellé-collé GL 24h et les contreventements en acier S235.

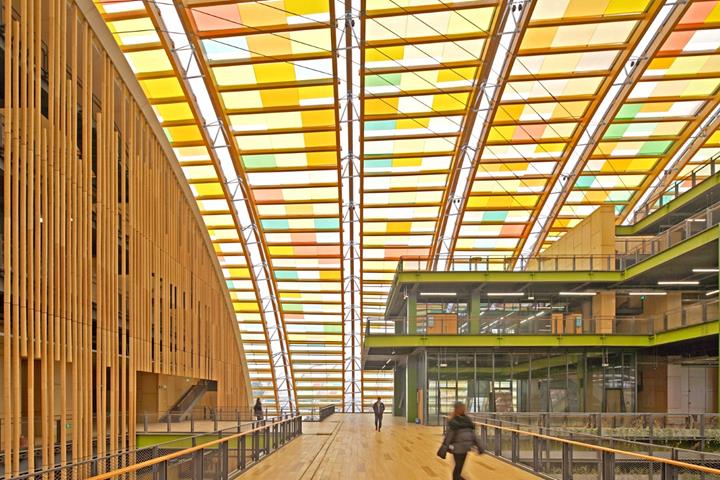

La double membrure supérieure en mélèze est exposée aux intempéries, ce qui nécessite une protection contre les intempéries et une toiture soigneusement élaborés tout au long du projet. Sur les membrures inférieures des treillis sont fixées des pannes en lamellé-collé, qui supportent les membranes extérieures précontraintes en ETFE. Les efforts des membrures sont transférés de la base des arcs aux massifs des fondations en béton par le biais de ferrure en acier. Les contreventements réalisés au niveau des membrures inférieures assurent la rigidité longitudinale des halles.
Calcul de structure dans RFEM
Au début du projet, RFEM a été utilisé pour calculer les efforts internes et les moments dans les arcs en bois et pour effectuer des itérations entre différentes configurations de treillis.
Une fois le système hybride final composé d'arcs et de treillis validé, le module additionnel RF-TIMBER Pro a permis de vérifier les membrures en bois selon l'Eurocode 5. De plus, le modèle a été affiné de sorte que les efforts dans les assemblages du modèle RFEM puissent être utilisés pour la vérification détaillée des assemblages pour les parties en acier, en bois et les câbles.
Ce projet hors du commun a reçu le « 2021-22 Merit Award | Wood Design & Building Awards ».
Adresse du projet
Mots-clés
Halle Arc Treillis Vierendeel Treillis triangulaire Poutre Bois Bois lamellé-collé CLT Acier
