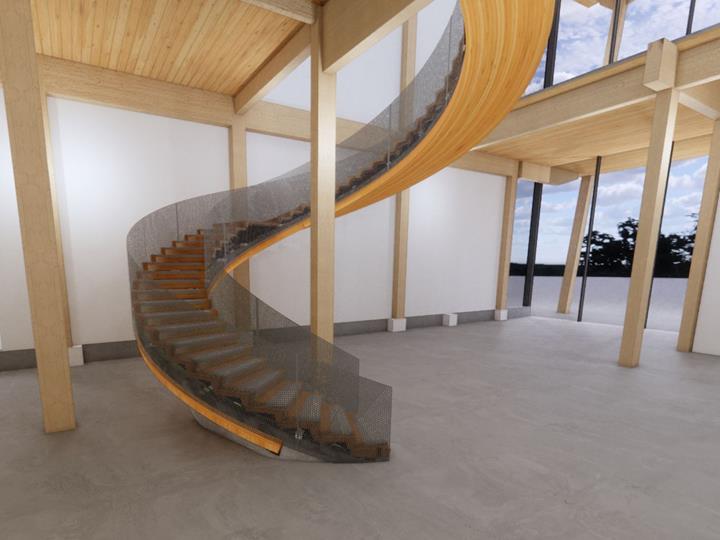

Винтовая лестница в Аэрокосмическом центре KF в Канаде

Спроектировано с применением Dlubal Software

  • Проект заказчика

Проект заказчика

В Аэрокосмическом центре в Келоуне, Британская Колумбия, Канада, была построена необычная винтовая лестница. Она состоит из нескольких слоёв древесины и бетона, имеет пролёт длиной около 21 м и высоту около 7 м без промежуточных опор.

Заказчик KF Aerospace
Архитектор Meiklejohn Architects
Генеральный проектировщик Sawchuk Developments
Расчёт конструкций и строительство StructureCraft
www.structurecraft.com

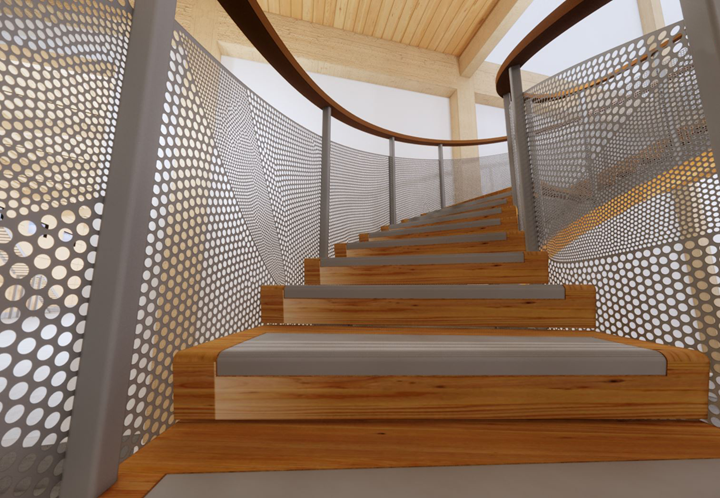

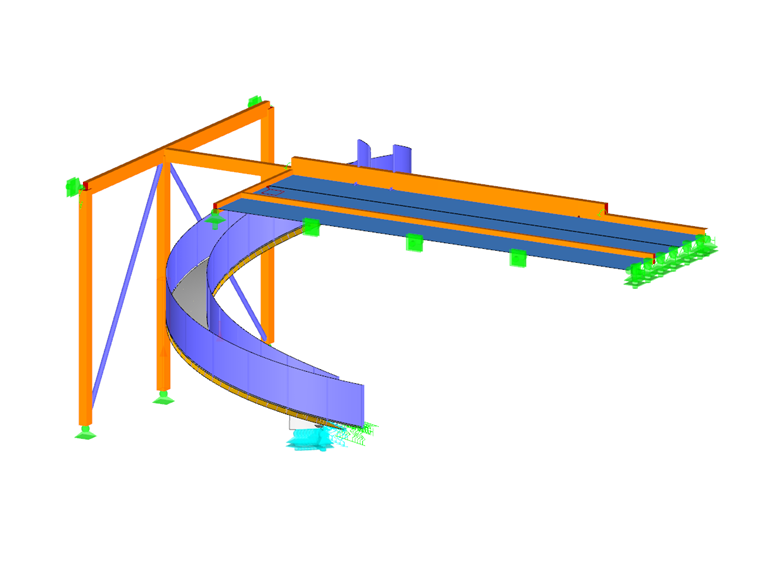

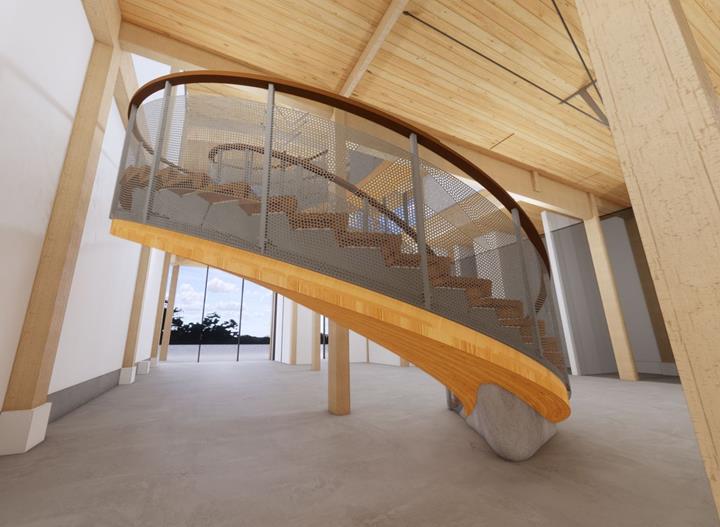

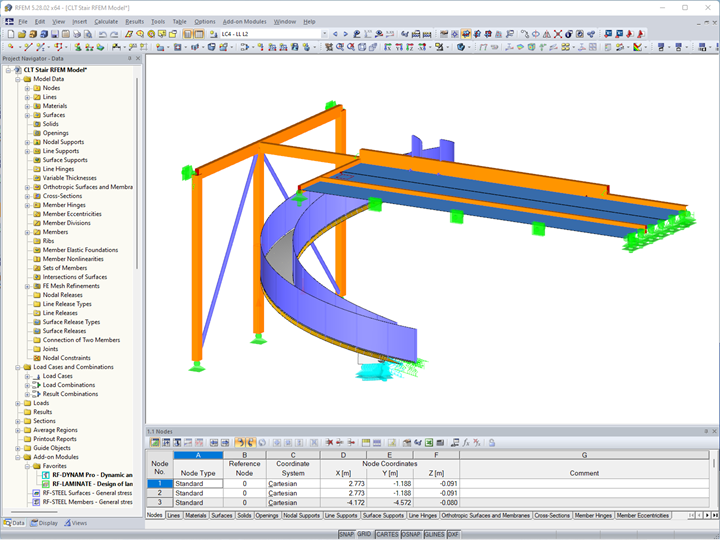

Данные модели лестницы и несущей конструкции

Модель

Компания StructureCraft из Канады отвечала за расчёт конструкций и строительство лестницы. Расчёт конструкций выполнялся в программе RFEM.

Конструкция

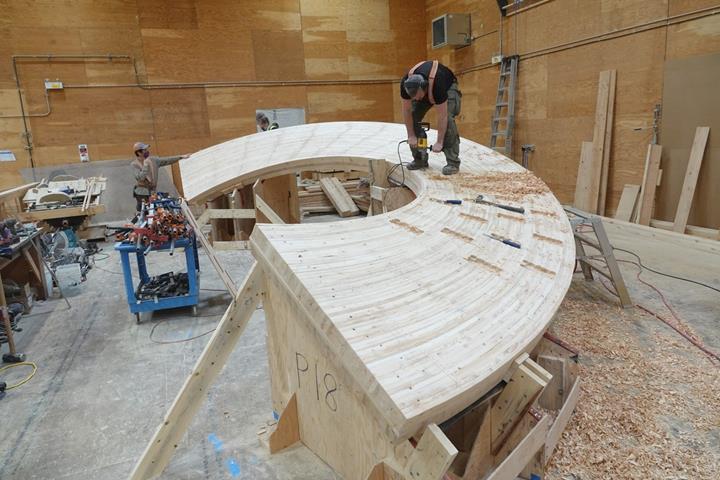

Для KF Aerospace инженерами StructureCraft была представлена уникальная и сложная концепция расчёта: соединить два уровня музея отдельно стоящей винтовой лестницей из CLT. Спиралевидная форма требует изгиба и скручивания элементов поперечно-клеёной древесины, что создает как изгиб по сильной и слабой осям, так и силы кручения. Это не только усложнило производственный процесс, но и увеличило чувствительность к динамическим воздействиям, которые обычно определяют расчёт лестничных конструкций.

Используя специальное применение деревянно-бетонного композита (TCC), винтовая лестница была спроектирована с использованием поперечно-клеёного бруса двойного изгиба с бетонным покрытием. С одной стороны, бетон обеспечивает дополнительную необходимую массу для контроля колебаний на лестнице с пролётом в свету около 21 м. С другой стороны, взаимодействие бетона и поперечно-клеёной древесины значительно увеличивает общую жесткость конструкции. Таким образом, промежуточные опоры становятся не нужны, что повышает эстетические качества конструкции.

Проектироание в RFEM

Программа RFEM использовалась для определения внутренних сил системы TCC. Такие функции программы, как ввод жёсткости пружины с помощью диаграмм и возможность настройки определенных свойств материала для выбранных загружений, помогли оценить долговременную работу и деформацию ползучести системы TCC. Аддон RF-LAMINATE также помог определить изгибные и касательные напряжения в каждом слое изготовленной по индивидуальному заказу конструкции CLT.

Расположение проекта

5800 Lapointe Drive, Международный аэропорт Келоуна (YLW)
Келоуна, Британская Колумбия, Канада

Ключевые слова

Лестница Винтовая лестница Поперечно-клеёная древесина CLT Древесина Бетон Деревянно-бетонный композит
