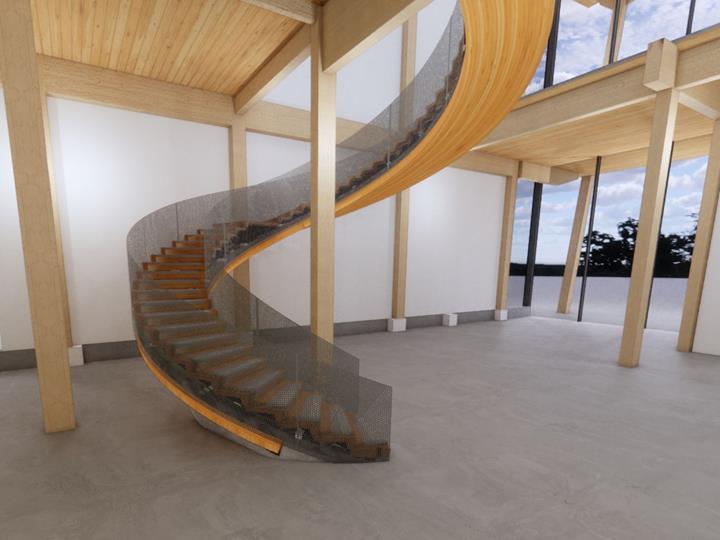

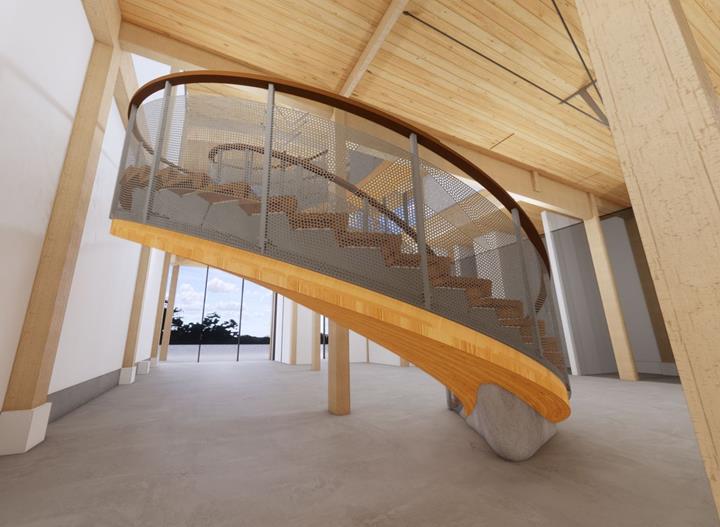

Točité schodiště v KF Aerospace Centre for Excellence, Kanada

Údaje o modelu schodiště a spodní konstrukce

• Délka: ~ 18,5 m
• Šířka: ~ 11,0 m
• Výška: ~ 8,0 m
• Uzly: 2327
• Pruty: 836
• Plochy: 4

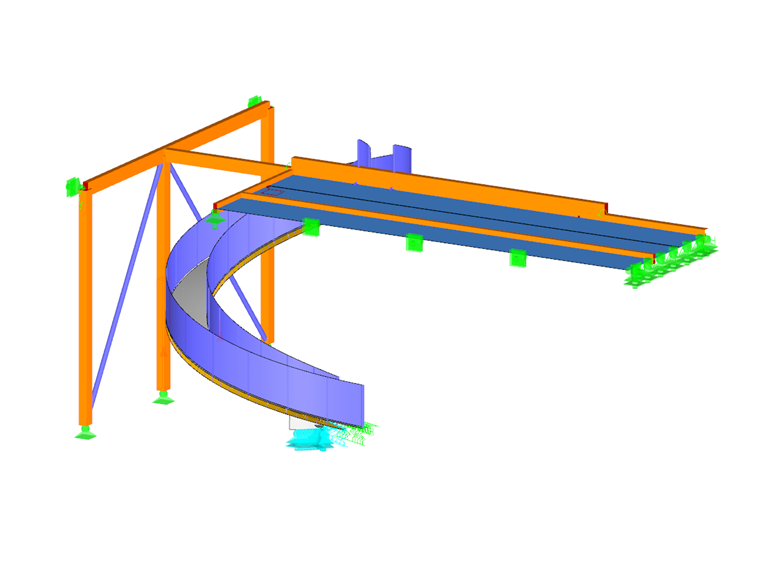

Model

3D model

• 3D prohlížeč | Google
• 3D prohlížeč | Babylon
• Virtuální realita

Model | Točité schodiště jako dřevobetonová spřažená konstrukce

Společnost StructureCraft z Kanady převzala v tomto projektu odpovědnost za návrh a konstrukci schodiště. Pro statický výpočet použila program RFEM.

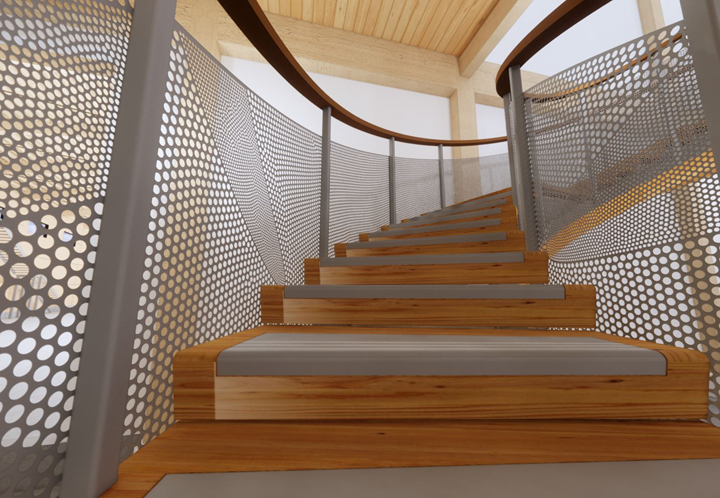

Konstrukce

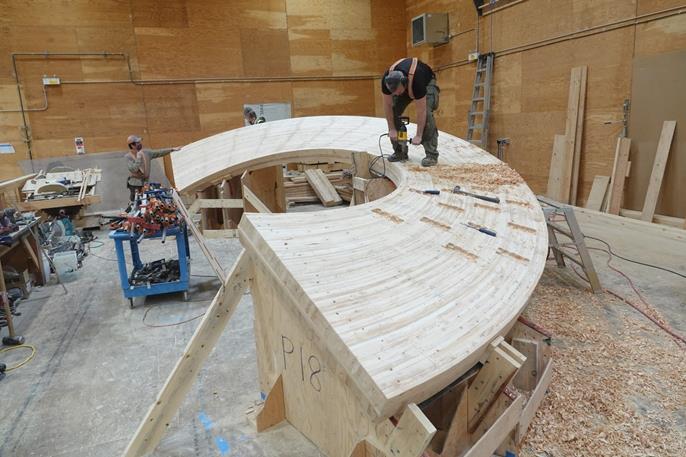

Inženýři ze společnosti StructureCraft měli u KF Aerospace realizovat unikátní a náročný projekt: propojit dvě podlaží muzea plovoucím točitým schodištěm z křížem lepeného dřeva. Spirálový tvar vyžaduje ohýbání a kroucení prvků, čímž vznikají jak ohyb okolo silné a slabé osy, tak krouticí síly. Zvyšuje se tím složitost při procesu výroby, ale také náchylnost k dynamickému kmitání, které je obvykle třeba zohlednit při návrhu schodišťových konstrukcí.

Točité schodiště se skládá z dvojitě ohnutého křížem lepeného dřeva a shora umístěné betonové desky. Zaprvé beton poskytuje potřebnou hmotu pro regulaci kmitání ve schodišti, které má rozpětí asi 21 m. Zadruhé zvyšuje spřažení mezi betonem a křížem lepeným dřevem celkovou tuhost. Mezilehlé podpory jsou tak nadbytečné a ze schodiště se stala vysoce estetická konstrukce.

Posouzení v programu RFEM

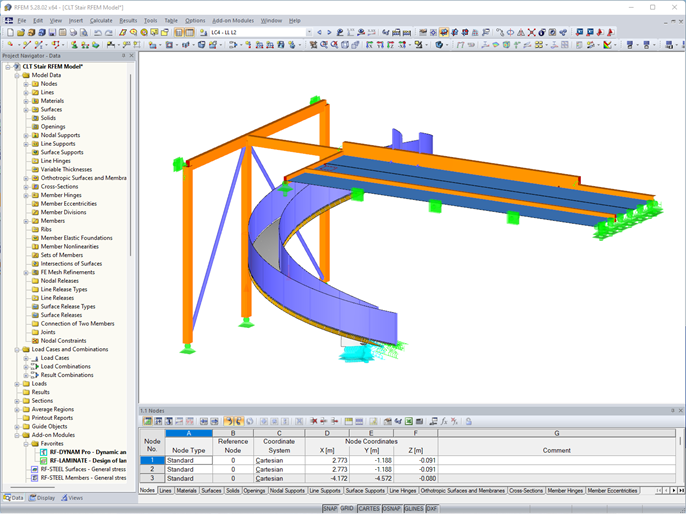

Program RFEM posloužil ke stanovení vnitřních sil dřevobetonového spřaženého systému i spodní konstrukce. Funkce programu, jako je zadávání pomocí diagramů pro tuhosti pružin nebo možnost upravovat určité materiálové vlastnosti pro vybrané zatěžovací stavy, pomohly vyhodnotit dlouhodobé chování a přetvoření dotvarováním dřevobetonového kompozitu. Addon RF-LAMINATE kromě toho posloužil ke stanovení ohybových a smykových napětí v každé vrstvě individuálně zadané skladby křížem lepeného dřeva.
